Khảo sát địa hình bằng Flycam RTK ( UAV) không những đẩy nhanh tiến độ mà còn đảm bảo chất lượng theo yêu cầu. Công nghệ này phù hợp cho quy hoạch đô thị, thiết kế công trình, giám sát môi trường, và các dự án đầu tư trọng điểm, đáp ứng tiêu chuẩn kỹ thuật theo Thông tư 07/2021/TT-BTNMT của Bộ Tài nguyên và Môi trường. Hàng trăm dự án bay chụp thành lập bản đồ bằng UAV trên khắp Việt Nam, Công ty TNHH Hợp Nhất Bách Việt cam kết mang lại dữ liệu chính xác, đáng tin cậy cho các đối tác.
LIÊN HỆ ĐỂ ĐƯỢC TƯ VẤN KHẢO SÁT ĐỊA HÌNH BẰNG FLYCAM RTK 0903692185
MỤC LỤC XEM NHANH HƠN
Khảo sát địa hình bằng Flycam là gì ?
Khảo sát địa hình dùng thiết bị bay không người lái UAV ( Unmanned Aerial Vehicle) thu thập dữ liệu bề mặt địa hình. Dữ liệu có thể thu thập bằng quang học, Lidar.
Các dữ liệu thu thập được xử lý bằng phần mềm chuyên dụng như Agisoft, Pix4D hoặc DJI Terra.
Sản phẩm của khảo sát là bản đồ địa hình, mô hình DEM, mô hình 3D point cloud và ảnh trực giao.
Khảo sát địa hình Flycam RTK và việc thu nhận dữ liệu đảm bảo các điều kiện sau:
- Ảnh chụp có độ phủ ngang tối thiểu
- Ảnh chụp có độ phủ dọc tối thiểu
- Dữ liệu ảnh chụp có thông số GPS trong tâm ảnh
- Có các điểm GCP (điểm khống chế mặt đất – groud control points), điểm CP( điểm kiểm tra – check points).
- Phần mềm chuyên dụng để xử lý dữ liệu UAV thành lập bản đồ.
Kết quả việc xử lý dữ liệu cung cấp mô hình độ cao số DEM, ảnh trực giao, 3D point Cloud và nhiều loại dữ liệu khác đúng tọa độ VN2000 hoặc WGS-84.

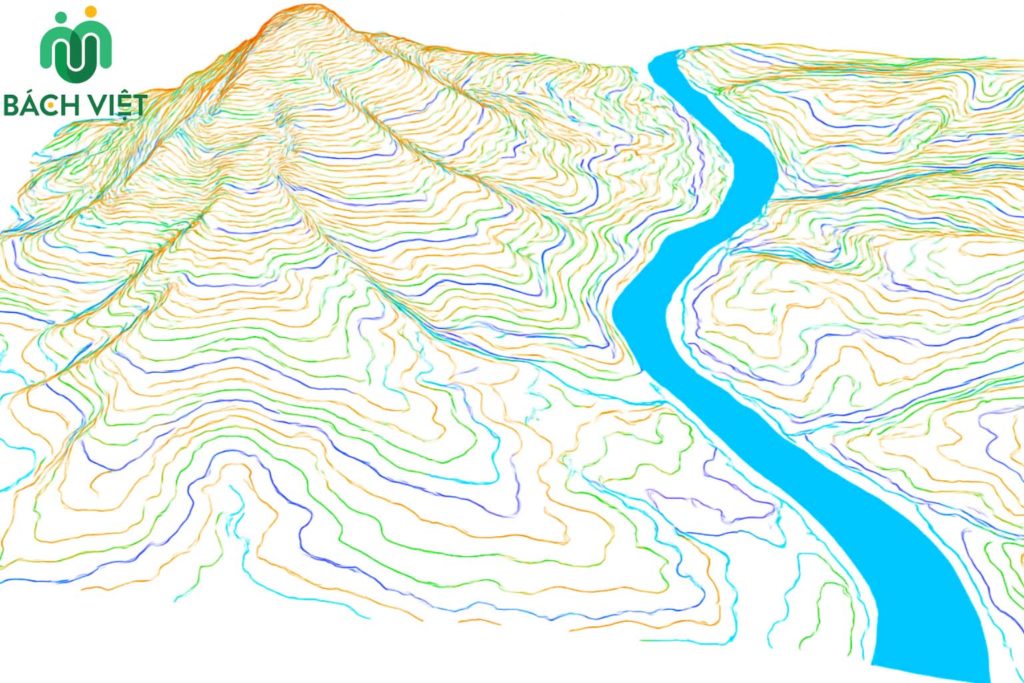

Các dữ liệu này được lọc ra và biên tập thành lập các bản đồ chuyên đề. Trong đó có bản đồ địa hình các tỷ lệ như 1/500, 1/1000, 1/2000, 1/5000 theo thông tư 07/2021/TT-BTNMT.
Ưu điểm khảo sát địa hình bằng công nghệ RTK
Flycam RTK (Real-Time Kinematic) có nhiều ưu điểm, bao gồm:
- Độ chính xác cao: Flycam RTK sử dụng công nghệ GNSS RTK để cải thiện độ chính xác định vị, giúp dữ liệu thu thập được có độ sai số chỉ vài centimet. Điều này rất hữu ích trong các dự án yêu cầu độ chính xác cao như khảo sát địa chính, xây dựng hoặc quy hoạch.
- Tiết kiệm thời gian: So với phương pháp đo đạc truyền thống, Flycam RTK có thể khảo sát một khu vực rộng lớn trong thời gian ngắn. Các chuyến bay Flycam có thể hoàn thành trong vài giờ thay vì vài ngày khi sử dụng máy toàn đạc hay GPS thủ công.
- Dữ liệu 3D chất lượng cao: Flycam có khả năng tạo ra các mô hình địa hình số (DEM), bình đồ ảnh và mô hình đám mây điểm (point cloud 3D) với độ phân giải cao, cung cấp hình ảnh trực quan và chi tiết hơn.
- Chi phí hiệu quả: Khảo sát bằng Flycam giảm thiểu nhu cầu về nhân công và thiết bị mặt đất, giúp giảm chi phí tổng thể cho dự án.
- Tiếp cận địa hình phức tạp: Flycam có thể dễ dàng tiếp cận và khảo sát những khu vực khó tiếp cận bằng các phương pháp truyền thống, như địa hình đồi núi, sông suối, hay các khu vực có vật cản.
- An toàn: Khảo sát từ trên không giảm rủi ro cho nhân viên khi phải tiếp cận các khu vực nguy hiểm hoặc có điều kiện địa hình khắc nghiệt.
- Tích hợp dễ dàng với phần mềm GIS: Dữ liệu thu thập từ Flycam RTK có thể tích hợp trực tiếp với các phần mềm GIS và CAD để xử lý và phân tích, giúp tối ưu hóa việc quản lý và ra quyết định cho các dự án xây dựng và quy hoạch.
Nhờ vào những ưu điểm này đã làm cho Flycam RTK trở thành công cụ đắc lực và không thể thiếu trong các dự án khảo sát địa hình hay quy hoạch hiện đại.
Quy trình khảo sát địa hình bằng UAV
Trước hết, phải xin giấy phép bay Flycam, UAV hoặc Drone Theo Điều 8 Nghị định 36/2008/NĐ-CP, tổ chức, cá nhân muốn bay flycam thì xin phép tại Cục Tác chiến – Bộ Tổng tham mưu.
Lên kế hoạch bay
- Xác định khu vực khảo sát: Khoanh vùng chính xác phạm vi cần khảo sát địa hình, thông qua nghiên cứu bản đồ và yêu cầu dự án.
- Thiết lập kế hoạch bay: Lựa chọn độ cao bay, xác định phạm vi đường bay, và thiết lập các tuyến bay để bao quát toàn bộ khu vực khảo sát.

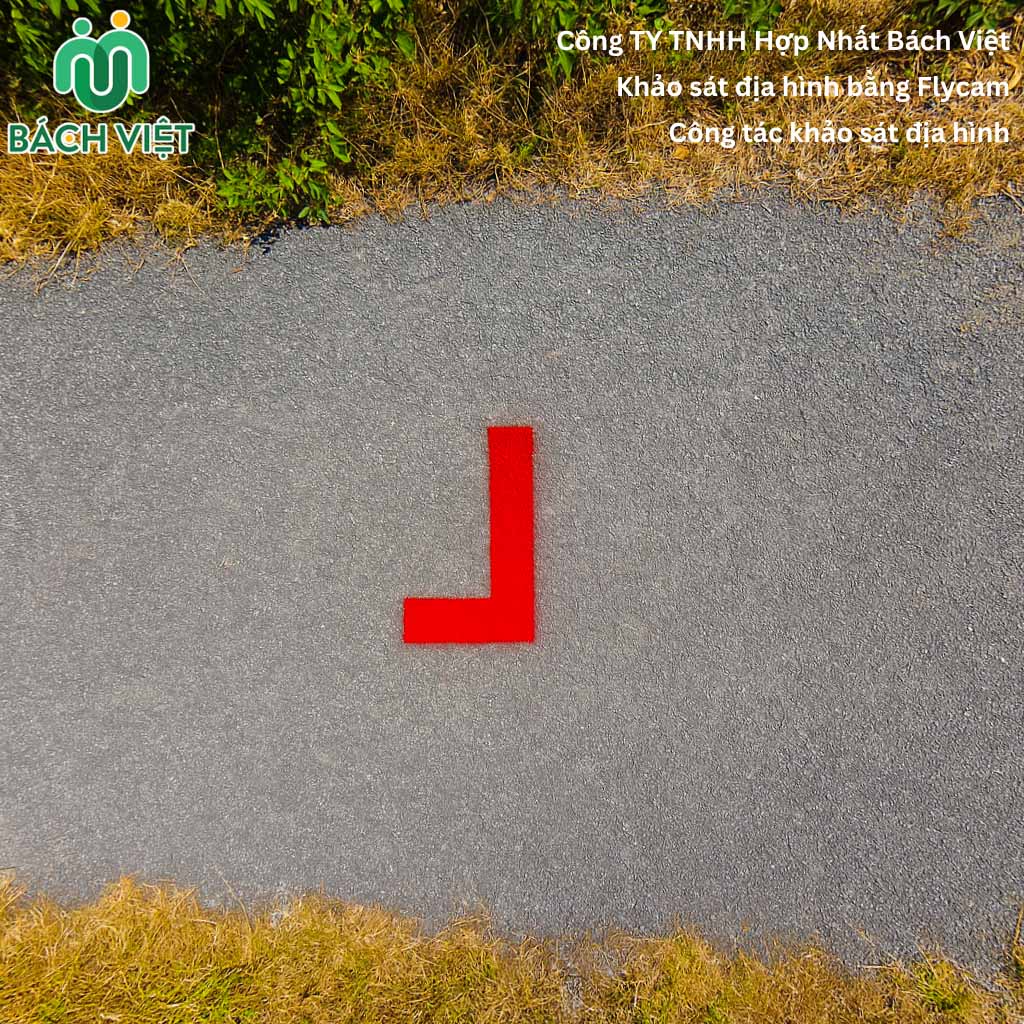

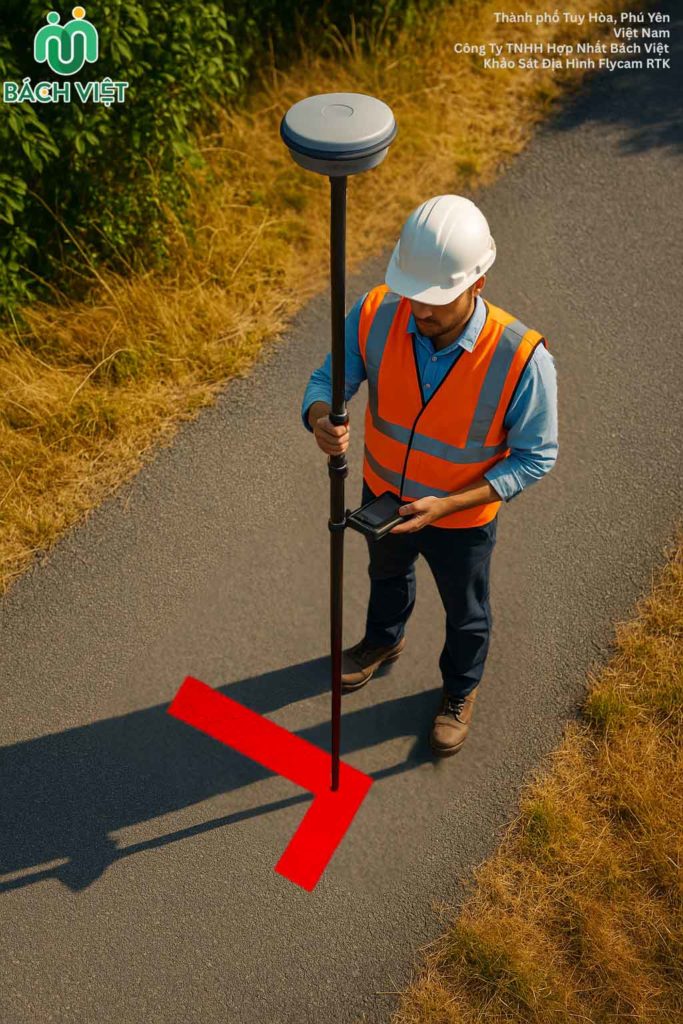

- Đặt điểm kiểm soát mặt đất (GCPs): Xác định và cắm các điểm GCPs để tăng độ chính xác tọa độ, giúp hiệu chỉnh các dữ liệu hình ảnh thu thập từ UAV tuân thủ Nghị định 27/2019/NĐ-CP về đo đạc và bản đồ cơ bản.
Thiết lập hệ thống RTK
- Kết nối RTK: Đảm bảo UAV được kết nối với hệ thống RTK, nhận tín hiệu GPS với độ chính xác cao từ trạm cơ sở hoặc thông qua mạng lưới RTK liên kết.
- Hiệu chỉnh thiết bị: Đảm bảo UAV và trạm cơ sở được thiết lập đúng chuẩn, để dữ liệu vị trí được thu thập chính xác nhất trong quá trình bay.
Thực hiện bay khảo sát
- Flycam bay theo tuyến: UAV thực hiện chuyến bay tự động theo tuyến đã được lên kế hoạch trước, với các điểm dừng để chụp ảnh liên tiếp.
- Thu thập dữ liệu: Flycam chụp ảnh có độ phân giải cao, đồng thời ghi lại thông tin tọa độ nhờ hệ thống RTK.

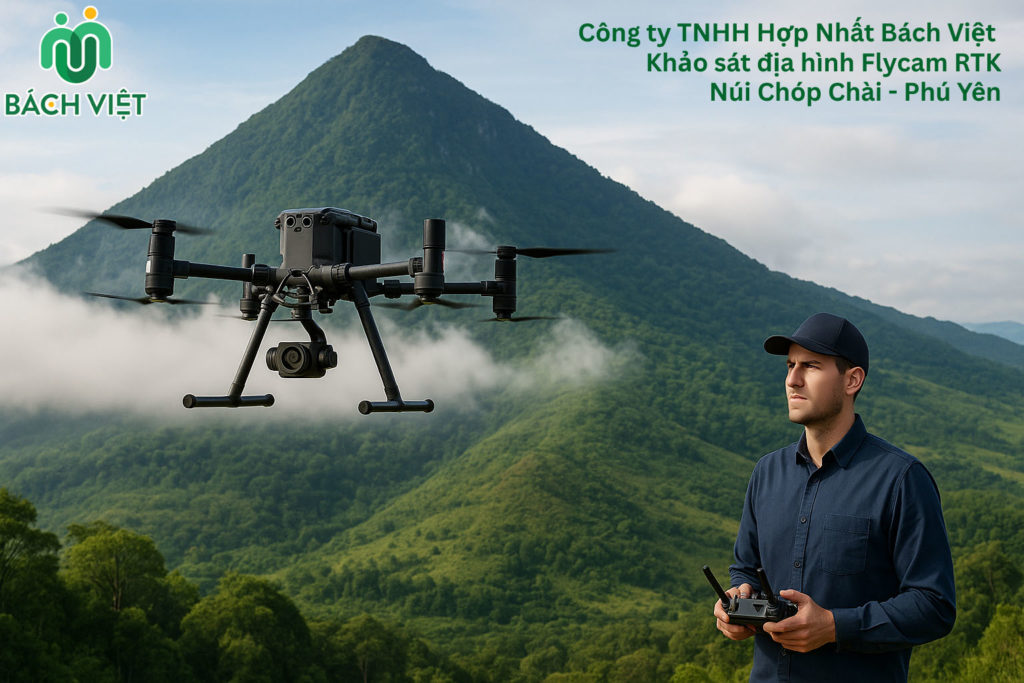

Kỹ thuật viên của chúng tôi được đào tạo bài bản, sở hữu chứng chỉ hành nghề đo đạc bản đồ do Cục Đo đạc, Bản đồ và Thông tin địa lý Việt Nam (Bộ Tài nguyên và Môi trường) cấp. Sử dụng các dòng Flycam tiên tiến như DJI Phantom 4 RTK, Mavic 3 Enterprise, DJI Matrice 4E và Matrice 350 Flycam RTK.
Xử lý dữ liệu
- Chuyển dữ liệu về máy tính: Dữ liệu hình ảnh và thông tin tọa độ từ UAV được tải xuống để xử lý.
- Chỉnh sửa hình ảnh và ghép nối: Ảnh chụp được xử lý bằng phần mềm chuyên dụng như: DroneDeploy, Correlator3D,… bao gồm ghép các ảnh lại với nhau để tạo thành một bản đồ toàn diện.
- Tạo mô hình 3D: Sử dụng dữ liệu để xây dựng mô hình địa hình 3D, mô hình point cloud hoặc bản đồ bình đồ.
Phân tích và báo cáo
- Phân tích dữ liệu: Kiểm tra, hiệu chỉnh và phân tích dữ liệu để tạo ra các bản đồ địa hình chi tiết với tỷ lệ phù hợp.
- Báo cáo dự án: Cung cấp báo cáo chi tiết bao gồm bản đồ, số liệu và các đề xuất cần thiết cho dự án hoặc khách hàng.
Xem thêm:
Xác định ranh giới thửa đất sau sáp nhập tỉnh bằng Flycam
Công nghệ SLAM trong việc đo đếm và kiểm kê cây rừng
Scan 3D số hóa mô hình phục vụ thiết kế tại Đà Nẵng
Dịch vụ đo đạc địa hình bằng Flycam
- Tạo mô hình 3D: Quét khu vực để tạo mô hình 3D chính xác của bề mặt đất.
- Khảo sát địa chính và ranh giới đất: Xác định vị trí mốc ranh đất và phát hiện sự chồng lấn đất.
- Khảo sát công trình và khu vực: Quét hiện trạng các công trình xây dựng và khu đô thị.
- Khảo sát đường giao thông và hạ tầng: Hỗ trợ thiết kế và bảo trì các tuyến đường, cống rãnh.
- Giám sát môi trường: Theo dõi sự thay đổi địa hình và tình trạng môi trường.
- Tích hợp dữ liệu với GIS: Phân tích và quản lý thông tin địa hình trong hệ thống GIS.
- Đo lường khí thải Carbon: Ghi lại dữ liệu và đo đạc lượng khí thải tích trữ trong rừng, nhà máy, xí nghiệp,…
Nếu bạn đang cần sử dụng dịch vụ khảo sát địa hình bằng UAV thì đừng chần chừ mà hãy liên hệ với chúng tôi theo thông tin bên dưới. Hơn thế nữa, trong tháng này chúng tôi đang có chương trình ưu đãi ĐẶC BIỆT dành cho khách hàng dùng bất kỳ dịch vụ của chúng tôi vì vậy đừng bỏ lỡ cơ hội này!
