Plate Load Test: Thí nghiệm tải trọng tấm

Thí Nghiệm Tải Trọng Tấm Plate Load Test Là Gì?

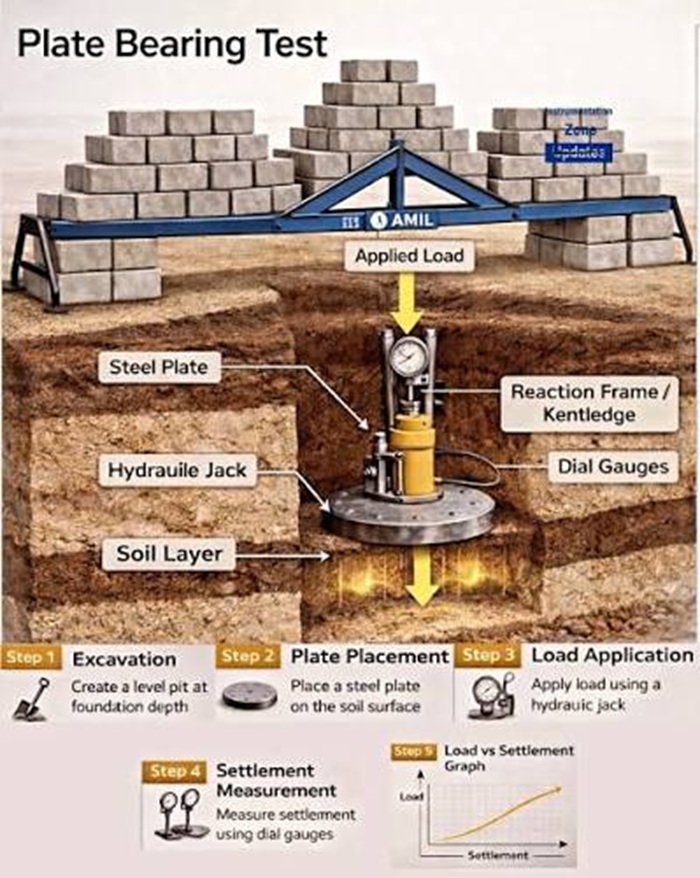

Plate Load Test là thí nghiệm nén tĩnh tại hiện trường. Một tấm thép phẳng có kích thước phù hợp được đặt lên mặt nền đã chuẩn bị, sau đó dùng kích thủy lực và hệ phản lực để truyền tải trọng xuống nền.

Ở mỗi cấp tải, kỹ thuật viên ghi độ lún của tấm theo thời gian. Khi có đủ dữ liệu, kỹ sư lập đường cong tải trọng – độ lún để đánh giá mô đun biến dạng, hệ số nền, sức chịu tải hoặc mức ổn định của lớp đất/vật liệu theo tiêu chuẩn áp dụng.

Tiêu Chuẩn Hiện Hành Cần Kiểm Tra

Với hồ sơ tại Việt Nam, TCVN 9354:2012 là căn cứ quan trọng cho phương pháp xác định mô đun biến dạng tại hiện trường bằng tấm nén phẳng. Nguồn tra cứu tiêu chuẩn của VSQI đang ghi nhận tiêu chuẩn này ở trạng thái còn hiệu lực.

Với dự án quốc tế, đường giao thông, sân bay hoặc hồ sơ có yêu cầu riêng, có thể cần đối chiếu ASTM D1196/D1196M-24, DIN 18134:2012-04 hoặc BS 1377-9:2025. Không nên tự dùng tiêu chuẩn cũ, bản bị rút lại hoặc tiêu chuẩn không đúng mục đích thí nghiệm.

Plate Load Test Đo Những Chỉ Tiêu Gì?

Chỉ tiêu cơ bản nhất của thí nghiệm là quan hệ giữa tải trọng và độ lún. Từ quan hệ này, kỹ sư xác định mức biến dạng của nền dưới tấm nén và nhận xét khả năng đáp ứng yêu cầu thiết kế.

Tùy tiêu chuẩn, dự án có thể yêu cầu mô đun biến dạng, hệ số nền, áp lực tương ứng với độ lún cho phép, hoặc đánh giá sức chịu tải giới hạn. Cách tính phải được ghi rõ trong báo cáo.

Vì Sao Plate Load Test Quan Trọng?

Nhiều thông số địa kỹ thuật được xác định qua mẫu đất trong phòng hoặc qua tương quan từ thí nghiệm xuyên. Plate Load Test bổ sung một góc nhìn khác: nền được gia tải trực tiếp tại hiện trường và đo độ lún ngay tại chỗ.

Điều này đặc biệt hữu ích khi cần kiểm tra lớp nền đã thi công, lớp vật liệu đắp, đá dăm, cấp phối, sân bãi hoặc khu vực mà chất lượng đầm chặt cần được xác nhận trước khi thi công lớp tiếp theo.

Phạm Vi Ảnh Hưởng Của Tấm Nén

Theo TCVN 9354:2012, tiêu chuẩn này dùng để xác định mô đun biến dạng của đất nền trong phạm vi chiều dày bằng khoảng hai đến ba lần đường kính tấm nén. Đây là giới hạn rất quan trọng khi diễn giải kết quả.

Nói cách khác, Plate Load Test phản ánh chủ yếu lớp đất hoặc vật liệu gần vị trí đặt tấm. Nếu bên dưới còn lớp đất yếu sâu hơn, thí nghiệm tấm nén trên bề mặt có thể không phát hiện đầy đủ rủi ro lún sâu.

Khi Nào Nên Dùng Plate Load Test?

Plate Load Test phù hợp khi cần đánh giá khả năng biến dạng tại chỗ của nền đất hoặc lớp vật liệu gần bề mặt. Thí nghiệm thường xuất hiện trong dự án nền đường, nhà xưởng, sân bãi, bãi container, kho bãi, móng nông và nền đắp.

Với nền móng công trình quan trọng hoặc địa tầng phức tạp, Plate Load Test nên dùng như dữ liệu bổ sung. Hồ sơ vẫn cần khảo sát địa chất, lấy mẫu, SPT/CPT hoặc thí nghiệm khác để đánh giá nền sâu.

Khi Nào Không Nên Dùng Plate Load Test Một Cách Độc Lập?

Không nên dùng Plate Load Test như dữ liệu duy nhất nếu công trình chịu tải lớn, nền có lớp yếu sâu, khu vực có nước ngầm phức tạp hoặc dự án cần tính lún tổng thể theo chiều sâu lớn.

Thí nghiệm cũng không phù hợp nếu mặt bằng không bố trí được hệ phản lực, nền quá không đồng nhất, khu vực không bảo đảm an toàn gia tải hoặc lớp mặt bị xáo trộn trước khi đặt tấm.

Thiết Bị Thí Nghiệm Plate Load Test

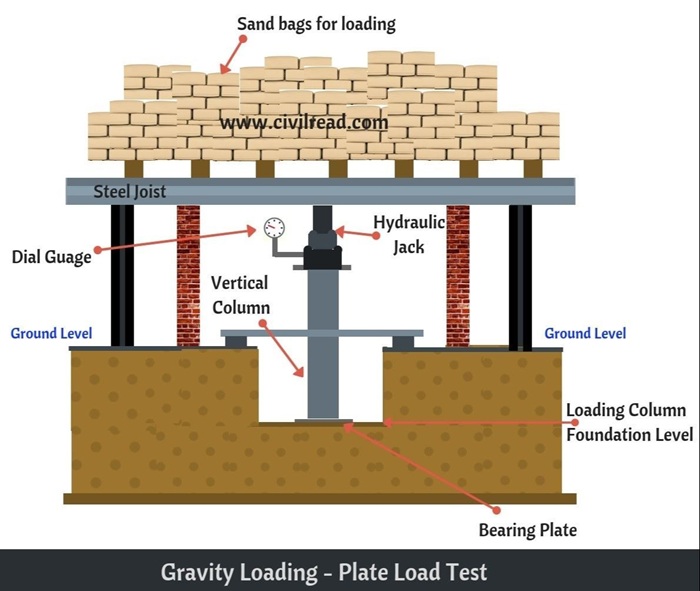

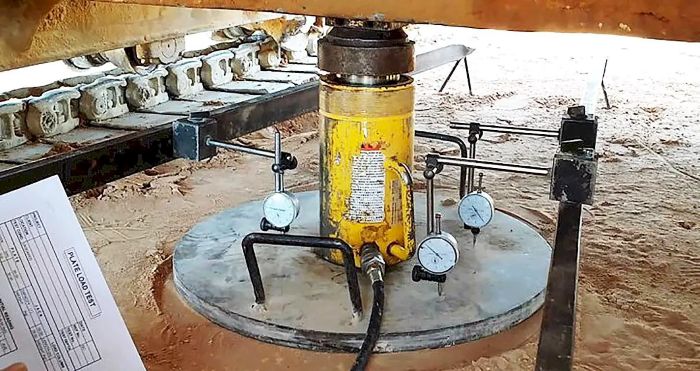

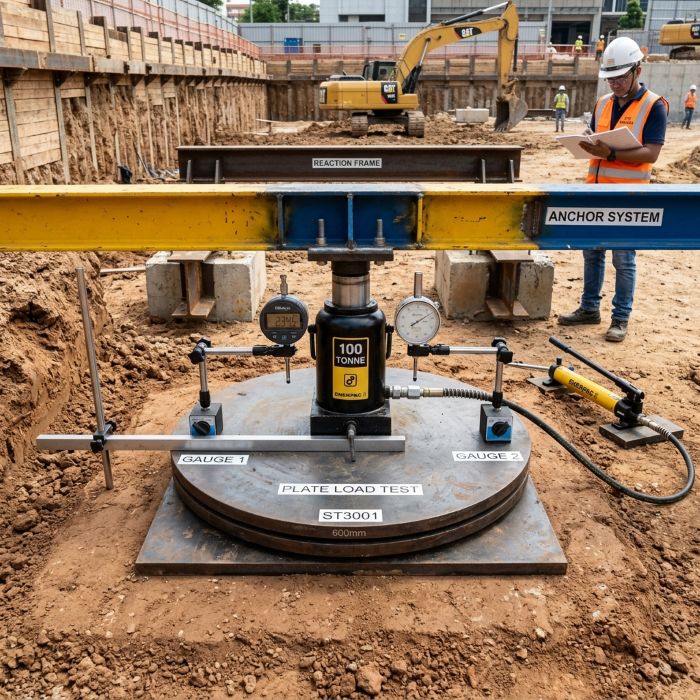

Hệ thiết bị cơ bản gồm tấm nén thép, kích thủy lực, bơm thủy lực, đồng hồ đo lực hoặc load cell, hệ phản lực, dầm chuẩn và đồng hồ đo lún. Tùy tiêu chuẩn, có thể cần nhiều đồng hồ đo lún đặt quanh tấm để lấy giá trị trung bình.

Trước khi thí nghiệm, thiết bị cần được kiểm tra tình trạng hoạt động, khả năng chịu tải, độ ổn định của hệ phản lực và độ chính xác của thiết bị đo. Nếu hệ phản lực hoặc dầm chuẩn bị rung, kết quả lún sẽ kém tin cậy.

Chuẩn Bị Mặt Bằng Trước Khi Thí Nghiệm

Chuẩn bị mặt bằng là bước quyết định độ tin cậy của kết quả. Mặt nền dưới tấm phải phẳng, ổn định, đại diện cho lớp cần kiểm tra và không bị xáo trộn quá mức khi dọn dẹp.

Nếu thí nghiệm ở đáy hố móng hoặc trên nền đắp, cần ghi rõ cao độ, lớp vật liệu, độ ẩm, trạng thái đầm chặt và thời điểm thi công. Những thông tin này giúp kỹ sư hiểu bối cảnh của đường cong tải – lún.

Quy Trình Thực Hiện Plate Load Test

Quy trình thí nghiệm cần theo tiêu chuẩn áp dụng và nhiệm vụ khảo sát. Dưới đây là trình tự tổng quát để Bạn hình dung cách tổ chức thí nghiệm tại công trường.

Trong hồ sơ chính thức, từng cấp tải, thời gian giữ tải, điều kiện ổn định lún và cách dỡ tải phải theo đúng tiêu chuẩn được chỉ định. Không nên rút ngắn thời gian chỉ để hoàn thành nhanh nếu điều đó làm giảm độ tin cậy.

Cách Ghi Số Liệu Hiện Trường

Số liệu Plate Load Test cần được ghi đủ để người khác có thể kiểm tra lại. Nếu báo cáo chỉ ghi kết quả cuối cùng mà thiếu cấp tải, thời gian và độ lún, giá trị kiểm chứng sẽ thấp.

Bảng số liệu hiện trường nên đi kèm hình ảnh vị trí, sơ đồ bố trí thiết bị, thông tin lớp nền, điều kiện thời tiết và ghi chú bất thường. Đây là cơ sở quan trọng khi cần giải trình hoặc bảo hành hồ sơ.

Cách Đọc Đường Cong Tải Trọng – Độ Lún

Đường cong tải – lún thể hiện cách nền phản ứng khi tải trọng tăng dần. Một nền tương đối cứng thường có độ lún tăng chậm theo cấp tải, trong khi nền yếu có thể lún nhanh hoặc xuất hiện biến dạng lớn ở cấp tải thấp.

Tuy nhiên, không nên đọc đường cong một cách cơ học. Cần xem chất lượng mặt nền, kích thước tấm, vị trí thử, lớp đất bên dưới, độ ẩm, lịch sử đầm nén và tiêu chuẩn diễn giải.

Plate Load Test Cho Nền Móng Nông

Với móng nông, Plate Load Test giúp đánh giá phản ứng biến dạng của đất tại cao độ đặt móng hoặc lớp nền gần bề mặt. Kết quả có thể hỗ trợ kiểm tra áp lực cho phép và lún cục bộ trong phạm vi ảnh hưởng của tấm.

Tuy nhiên, móng thực tế thường có kích thước lớn hơn tấm nén. Vì vậy, khi suy rộng kết quả từ tấm sang móng, kỹ sư cần xét hiệu ứng kích thước, địa tầng bên dưới và điều kiện thoát nước của đất.

Plate Load Test Cho Nền Đường Và Sân Bãi

Trong nền đường, sân bãi hoặc bãi container, Plate Load Test thường dùng để kiểm tra độ cứng và biến dạng của lớp nền hoặc lớp móng đã thi công. Đây là dữ liệu quan trọng trước khi thi công lớp tiếp theo.

Với dự án giao thông hoặc sân bay, cần đối chiếu tiêu chuẩn riêng của hồ sơ thiết kế. ASTM D1196/D1196M-24 là một căn cứ quốc tế cho thí nghiệm tải tấm tĩnh không lặp trong đánh giá và thiết kế kết cấu mặt đường.

Plate Load Test Khác Gì Với DCPT?

DCPT là thí nghiệm xuyên động nhẹ hoặc động bằng côn, ghi số búa hoặc chỉ số xuyên theo chiều sâu. Phương pháp này nhanh, linh hoạt và giúp đánh giá tương đối độ chặt hoặc sức kháng xuyên của lớp nền.

Plate Load Test lại đo trực tiếp độ lún dưới tấm nén. Vì vậy, hai phương pháp không thay thế hoàn toàn cho nhau. DCPT cho dữ liệu theo chiều sâu tốt hơn, còn Plate Load Test cho phản ứng biến dạng dưới tải trực tiếp.

Plate Load Test Khác Gì Với SPT?

SPT được thực hiện trong hố khoan, dùng búa đóng ống mẫu tại đáy hố khoan để ghi N_SPT. Phương pháp này giúp mô tả địa tầng, lấy mẫu xáo động và đánh giá sức kháng xuyên theo chiều sâu.

Plate Load Test thường thực hiện ở bề mặt hoặc đáy hố móng, không cho trụ địa tầng theo chiều sâu như khoan SPT. Vì vậy, nếu dự án cần biết lớp đất bên dưới, SPT và khoan vẫn rất cần thiết.

Plate Load Test Khác Gì Với CPT/CPTu?

CPT/CPTu là thí nghiệm xuyên tĩnh cho dữ liệu gần liên tục theo chiều sâu. CPTu còn ghi áp lực nước lỗ rỗng, hữu ích trong nền yếu và đất bão hòa nước.

Plate Load Test không cho dữ liệu xuyên liên tục. Đổi lại, thí nghiệm này mô phỏng tác dụng tải trọng lên một diện tích tấm cụ thể, giúp đánh giá biến dạng của nền gần bề mặt hoặc lớp móng đã thi công.

Khi Nào Cần Kết Hợp Khảo Sát Địa Hình?

Plate Load Test cho dữ liệu tại một điểm. Để đưa kết quả vào mặt bằng nghiệm thu, hồ sơ thiết kế hoặc khu vực phân vùng nền, điểm thí nghiệm cần có vị trí và cao độ rõ ràng.

Với công trình nền đường, sân bãi, nhà xưởng hoặc khu công nghiệp, Bách Việt United thường khuyến nghị kết hợp khảo sát địa hình. Dữ liệu địa hình giúp liên kết điểm thử, cao độ lớp nền, mặt cắt và phạm vi thi công.

Ứng Dụng Scan 3D, UAV Và Dữ Liệu Số

Plate Load Test đo phản ứng tải – lún tại điểm, còn UAV, scan 3D và khảo sát địa hình cho dữ liệu bề mặt rộng hơn. Khi kết hợp, hồ sơ nền công trình có khả năng truy xuất tốt hơn.

Với sân bãi, bãi vật liệu, nền nhà xưởng, tuyến đường hoặc khu vực san lấp, Hợp Nhất Bách Việt có thể kết hợp scan 3D laser, UAV Mapping và dữ liệu CAD/GIS để kiểm tra cao độ, mặt bằng, khối lượng và hiện trạng thi công.

Các Lỗi Thường Gặp Khi Làm Plate Load Test

Lỗi phổ biến nhất là chuẩn bị mặt nền không đúng. Nếu tấm không tiếp xúc đều, mặt nền bị xáo trộn hoặc lớp cát mỏng lót tấm không được kiểm soát, độ lún ban đầu có thể không đại diện.

Lỗi thứ hai là bố trí hệ đo lún không ổn định. Dầm chuẩn, đồng hồ đo lún hoặc hệ phản lực bị ảnh hưởng bởi vùng gia tải sẽ làm kết quả sai lệch.

• Chọn sai vị trí: điểm thử không đại diện cho khu vực cần nghiệm thu hoặc nằm trên vùng mới bị xáo trộn.
• Không làm phẳng mặt nền: tấm nén tiếp xúc không đều và gây lún lệch.

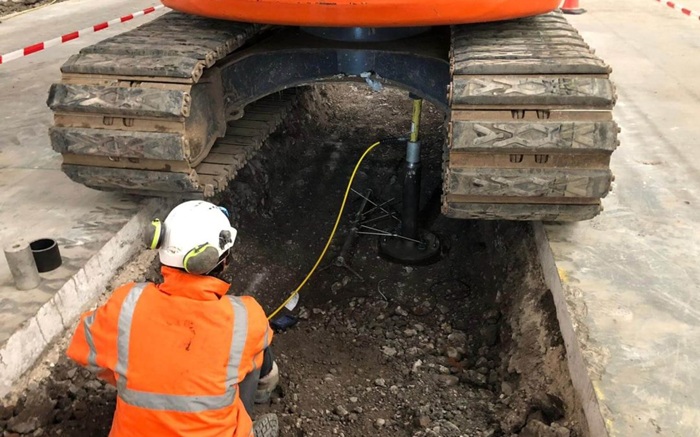

• Hệ phản lực không ổn định: xe tải, dầm hoặc neo phản lực dịch chuyển trong quá trình gia tải.
• Đồng hồ đo lún đặt sai: mốc đo bị ảnh hưởng bởi vùng lún hoặc rung động công trường.
• Giữ tải không đủ thời gian: chưa đạt điều kiện ổn định đã tăng cấp tải tiếp theo.
• Không ghi điều kiện hiện trường: thiếu thông tin độ ẩm, lớp vật liệu, cao độ, thời tiết hoặc thay đổi sau thí nghiệm.
• Diễn giải vượt phạm vi: dùng kết quả tấm nén gần bề mặt để kết luận nền sâu hoặc toàn bộ khu đất.

Hồ Sơ Kết Quả Plate Load Test Nên Có Gì?

Một hồ sơ Plate Load Test tốt phải đủ để kỹ sư kiểm tra lại cách đặt tấm, cấp tải, độ lún, tiêu chuẩn, thiết bị và điều kiện hiện trường. Báo cáo không nên chỉ ghi một giá trị mô đun cuối cùng.

Bách Việt United khuyến nghị hồ sơ nên có sơ đồ vị trí, ảnh hiện trường, bảng số liệu gốc, đường cong tải – lún, nhận xét kỹ thuật và giới hạn sử dụng kết quả.

Khi Nào Cần Bổ Sung Thí Nghiệm Khác?

Không nên dùng Plate Load Test như dữ liệu duy nhất nếu công trình có nền đất phức tạp. Mỗi thí nghiệm chỉ nhìn thấy một phần của bài toán địa kỹ thuật.

Khoan địa chất giúp xác định địa tầng. SPT/CPT giúp hiểu sức kháng theo chiều sâu. Thí nghiệm trong phòng cung cấp chỉ tiêu cơ lý. Quan trắc giúp theo dõi lún, nghiêng hoặc chuyển vị trong quá trình thi công.

Chủ Đầu Tư Nên Yêu Cầu Gì Khi Thuê Plate Load Test?

Khi thuê thí nghiệm tải trọng tấm, Bạn nên yêu cầu rõ tiêu chuẩn áp dụng, kích thước tấm, số điểm, vị trí, cấp tải, thời gian giữ tải, thiết bị đo lún và sản phẩm bàn giao.

Nếu kết quả dùng cho nghiệm thu hoặc thiết kế, cần yêu cầu bảng số liệu gốc và đường cong tải – lún. Đây là cơ sở quan trọng để kiểm tra lại kết quả sau này.

• Ghi rõ tiêu chuẩn: ví dụ TCVN 9354:2012, ASTM D1196/D1196M-24, DIN 18134 hoặc tiêu chuẩn dự án.
• Ghi rõ mục tiêu: xác định mô đun biến dạng, kiểm tra nền đường, nghiệm thu lớp móng hay đánh giá móng nông.
• Ghi rõ số điểm: bố trí điểm theo khu vực đại diện, không chỉ chọn điểm thuận tiện.
• Ghi rõ thiết bị: kích thước tấm, hệ phản lực, đồng hồ đo lún, load cell và dầm chuẩn.
• Yêu cầu dữ liệu gốc: cần bảng cấp tải, thời gian, độ lún và ảnh hiện trường.
• Yêu cầu giới hạn sử dụng: báo cáo cần nêu rõ kết quả đại diện cho lớp nào và phạm vi nào.

Bách Việt United Hỗ Trợ Gì?

Hợp Nhất Bách Việt hỗ trợ Bạn từ tư vấn phương án thí nghiệm, bố trí điểm, khảo sát địa hình, liên kết dữ liệu địa chất, xử lý số liệu, lập đường cong tải – lún và chuẩn hóa hồ sơ bàn giao.

Mục tiêu của Bách Việt United là cung cấp dữ liệu rõ ràng, dễ kiểm tra và đúng phạm vi sử dụng. Bách Việt United không tách kết quả Plate Load Test khỏi điều kiện hiện trường, lớp đất/vật liệu, chất lượng thi công và tiêu chuẩn áp dụng.

Căn Cứ Kỹ Thuật Cần Lưu Ý

Khi lập hồ sơ Plate Load Test, điều quan trọng nhất là không dùng tiêu chuẩn theo thói quen. Cần kiểm tra tiêu chuẩn còn hiệu lực, đúng phạm vi và đúng mục đích của dự án.

TCVN 9354:2012 hiện vẫn được ghi nhận còn hiệu lực tại nguồn tra cứu tiêu chuẩn của VSQI. Với dự án dùng tiêu chuẩn quốc tế, cần kiểm tra ASTM, DIN hoặc BS theo bản đang áp dụng trong hợp đồng.

Kết Luận

Thí nghiệm tải trọng tấm Plate Load Test là phương pháp hiện trường quan trọng để đánh giá quan hệ tải trọng – độ lún của nền đất hoặc lớp vật liệu gần bề mặt. Phương pháp này đặc biệt hữu ích trong kiểm tra nền móng nông, nền đường, sân bãi, nhà xưởng, nền đắp và lớp móng sau thi công.

Tuy nhiên, Plate Load Test có phạm vi ảnh hưởng giới hạn và rất phụ thuộc vào chất lượng mặt nền, thiết bị, hệ phản lực, thời gian giữ tải và cách diễn giải. Vì vậy, kết quả cần được đọc cùng khảo sát địa chất, khảo sát địa hình, SPT/CPT/DCPT, thí nghiệm phòng và yêu cầu thiết kế.

Nếu Bạn cần thí nghiệm Plate Load Test, khảo sát địa chất, khảo sát địa hình, kiểm tra nền sau xử lý hoặc chuẩn hóa hồ sơ nghiệm thu, Hợp Nhất Bách Việt có thể tư vấn phương án phù hợp với hiện trường và mục tiêu kỹ thuật của dự án.

• Viện Tiêu chuẩn Chất lượng Việt Nam. TCVN 9354:2012 – Đất xây dựng – Phương pháp xác định môđun biến dạng tại hiện trường bằng tấm nén phẳng.
• ASTM International. ASTM D1196/D1196M-24 Standard Test Method for Nonrepetitive Static Plate Tests of Soils and Flexible Pavement Components for Use in Evaluation and Design of Airport and Highway Pavements.
• ASTM International. WK91344 – New Test Method for Response of Soil Under Static Loading by Shallow Foundations.
• DIN Media. DIN 18134:2012-04 Soil – Testing procedures and testing equipment – Plate load test.
• British Standards Institution. BS 1377-9:2025 Methods of test for soils for civil engineering purposes – In-situ tests.
