Scan 3D Laser Silo xi măng Insee tại Việt Nam

Bạn có bao giờ tự hỏi làm thế nào để vệ sinh các silo xi măng cao hàng chục mét mà vẫn đảm bảo an toàn cho các kỹ thuật viên? Công nghệ Scan 3D laser là một giải pháp tuyệt vời, giúp không chỉ xác định vị trí các vật liệu bám dính mà còn đảm bảo tính chính xác tuyệt đối trong quá trình vệ sinh. Trong bài viết này, chúng tôi sẽ giới thiệu quy trình Scan 3D Laser silo xi măng Insee tại Việt Nam và tại sao công nghệ này lại vô cùng quan trọng trong ngành công nghiệp xi măng.

LIÊN HỆ ĐỂ NHẬN GIÁ ƯU ĐÃI DỊCH VỤ SCAN 3D LASER 0903692185

Mục đích của việc scan 3D Laser silo xi măng

Silo xi măng thường xuyên gặp phải vấn đề xi măng bám vào thành trong quá trình lưu trữ. Khi đến lúc cần vệ sinh, việc đảm bảo rằng các khu vực cần làm sạch đã được kiểm tra đầy đủ là điều vô cùng quan trọng. Đặc biệt, với các silo có chiều cao lên đến 40m, việc xác định chính xác các khu vực xi măng bám dính là điều tối quan trọng.

Quy trình Scan 3D Laser

Nhà thầu Bách Việt đã thực hiện Scan 3D Laser silo xi măng của Insee tại Cát Lái (TP.HCM) và Nhơn Trạch (Đồng Nai). Đây là một quá trình vô cùng tỉ mỉ và đòi hỏi thiết bị hiện đại để thực hiện. Quá trình này bao gồm các bước:

Thiết lập hệ thống mốc khống chế tọa độ: Sử dụng thiết bị toàn đạc điện tử và RTK để xác định chính xác tọa độ các trạm quét laser, đảm bảo rằng các kết quả thu được là chính xác.
Sử dụng thiết bị quét Lidar: Máy Trimble X7 là thiết bị quét lidar hiện đại được sử dụng trong quá trình scan. Được hỗ trợ bởi giàn nâng, thiết bị này có thể quét từ các lỗ trên mái silo.

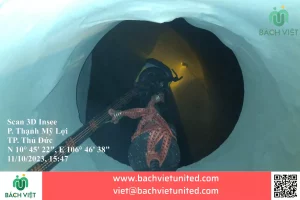

Quy trình scan ngược từ trên xuống: Với silo có chiều cao lên đến 40m, các kỹ thuật viên sẽ đặt máy Trimble X7 ngược và cẩn thận đưa vào trong silo qua 6 lỗ trên mái. Quá trình này giúp quét và thu thập dữ liệu chính xác nhất từ trên cao.

Lợi ích của scan 3D laser

Tính an toàn cao: Việc quét từ trên xuống giúp giảm thiểu rủi ro cho các kỹ thuật viên khi vào trong silo để vệ sinh.
Chính xác và nhanh chóng: Quá trình scan 3D laser cho phép thu thập dữ liệu với độ chính xác cao và tiết kiệm thời gian.
Kết quả dễ dàng phân tích: Dữ liệu thu thập từ scan 3D sẽ được phân tích để tính toán thể tích các núi xi măng trong silo, giúp đánh giá tồn kho và lập kế hoạch vệ sinh hiệu quả.

Sản phẩm bàn giao

Sau khi quá trình Scan 3D Laser silo xi măng hoàn tất, nhà thầu Bách Việt sẽ bàn giao các kết quả phân tích dữ liệu scan 3D và hình ảnh trực quan 3D. Báo cáo này không chỉ giúp xác định chính xác các khu vực cần vệ sinh mà còn hỗ trợ trong việc lập kế hoạch công việc an toàn cho các kỹ thuật viên.

Lập lưới khống chế đo vẽ

Công tác chọn điểm:

Tiến hành chọn các điểm lưới khống chế đo vẽ cấp 2, điểm được chọn phải thỏa mãn yêu cầu sau:

Thuận lợi cho việc đo nối, phát triển lưới cấp thấp hơn và đo vẽ chi tiết.
Các mốc được chọn phải đặt ở nơi có nền đất đá ổn định, an toàn cho đo đạc.
Cách xa các nguồn phát sóng vô tuyến, tầm thông thoáng tốt đảm bảo thu tín hiệu vệ tinh.
Đi lại thuận tiện cho đo ngắm.
Các điểm được chọn được đánh dấu bằng đinh thép.

Phương pháp đo và yêu cầu kỹ thuật

Lập lưới đo vẽ cấp 2 sử dụng kỹ thuật GNSS động thời gian thực sử dụng hệ thống đa trạm gốc (lưới trạm CORS).
Hệ thống đa trạm gốc (lưới trạm CORS) được cung cấp bởi Cục Đo Đạc Bản Đồ và Thông tin Địa Lý Việt Nam.

*** Căn cứ Thông tư 03/2020/TT-BTNMT kỹ thuật về mạng lưới trạm định vị vệ tinh quốc gia

BẢNG THÀNH QUẢ TỌA ĐỘ , ĐỘ CAO

Số TT	Tên điểm	Tọa độ		Độ cao
Số TT	Tên điểm	X(m)	Y(m)	h(m)
1	DV1	1189584.643	612174.193	67.223
2	DV2	1189573.709	612176.996	68.289
3	DV3	1189603.793	612192.809	23.742
4	DV4	1189601.776	612185.436	23.731
5	DV5	1189499.900	612100.618	2.336
6	DV6	1189566.775	612113.812	2.667
7	DV7	1189587.841	612200.743	2.785
8	DV8	1189634.517	612165.004	2.951
9	DV9	1189609.403	612148.617	2.760
10	DV10	1189569.637	612163.642	2.703

Scan 3D Laser Silo xi măng

Trên cơ sở các mốc khống chế đo vẽ nêu trên, tiến hành đặt máy Scan 3D quét thu nhận dự liệu tại các vị trí ở đáy SiLo, khu vực bên ngoài SiLo và trên đỉnh SiLo.
Phần bên trong SiLo, thiết bị quét Trimble X7 được đưa vào từ bên trên bằng bộ thiết bị chuyên dùng.

Hình ảnh scan 3D laser — Hình ảnh scan 3d laser silo xi măng

Công tác xử lý số liệu scan 3d laser silo xi măng

Kết thúc công tác ngoại nghiệp, số liệu đo được xử lý nội nghiệp trên máy vi tính bởi các phần mềm chuyên dụng.

Trần silo
- Tình trạng trần silo có vị trí bụi bám theo phương đứng hầu như không có bề rông cách dầm đồng đều về kích thước trung bình B=19cm -:- 21cm
- Phần bụi bán trên cách dầm chủ yếu Chiều cao trung bình H=37cm.
- Khối lượng bám bụi S= 6.12m3
Vách thành silo
- Tình trạng vách thành silo bề dày dính bám trung bình 0.5cm đến 2.5cm
Đáy silo
- Tình trạng xi măng còn lại bên trong silo: Thể tích còn lại của xi măng 210.45m3; chia thành 8 núi, chiều cao đống xi măng cao nhất là 7.26m, đống xi măng thấp nhất là 5.02m.

Công nghệ scan 3D laser không chỉ giúp tăng cường hiệu quả công việc mà còn đảm bảo an toàn cho mọi người. Nếu bạn đang tìm kiếm giải pháp tối ưu cho công việc vệ sinh silo hoặc các công trình công nghiệp khác, đừng ngần ngại liên hệ với chúng tôi để biết thêm thông tin chi tiết và nhận tư vấn miễn phí.
