Khảo sát Scan 3D nghĩa trang Điện Trung, Đà Nẵng
DỰ ÁN: QUÉT 3D LASER PHỤC VỤ SỐ HÓA VÀ QUẢN LÝ QUY HOẠCH NGHĨA TRANG ĐIỆN TRUNG — ĐÀ NẴNG
Nghĩa trang Điện Trung tại thành phố Đà Nẵng là khu vực tâm linh tập trung với mật độ mộ phần dày đặc, đa dạng về kiểu dáng kiến trúc, kích thước và thời kỳ xây dựng. Để phục vụ công tác quản lý dữ liệu số hóa, kiểm kê hiện trạng, lập bản đồ địa hình chi tiết và lên phương án quy hoạch cải tạo hạ tầng, Công ty TNHH Hợp Nhất Bách Việt đã triển khai giải pháp quét 3D Laser mặt đất kết hợp hệ thống trắc địa chuyên dụng, giúp thu thập toàn diện cấu trúc không gian với độ chính xác cao nhất.
1. Mục tiêu và tầm quan trọng của công tác khảo sát Scan 3D
Việc đo đạc bằng phương pháp truyền thống tại các khu vực nghĩa trang có mật độ công trình dày đặc thường gặp nhiều trở ngại do bị che khuất tầm nhìn, địa hình phức tạp và yếu tố tâm linh. Việc áp dụng công nghệ quét 3D Laser hiện đại mang lại những giải pháp vượt trội:
- Số hóa toàn diện và kiểm kê chính xác: Ghi nhận vị trí, kích thước hình học, cao độ cụ thể của từng ngôi mộ, hệ thống cây xanh, lối đi nội bộ và các công trình phụ trợ mà không bỏ sót bất kỳ đối tượng nào trên thực địa.
- Trích xuất bản đồ hiện trạng chi tiết: Tạo lập bản vẽ mặt bằng địa hình, các bản vẽ mặt cắt cao độ tự nhiên, hỗ trợ tối đa cho các kỹ sư trong việc tính toán khối lượng đào đắp, quy hoạch hướng thoát nước và phân khu nâng cấp.
- Lưu trữ cơ sở dữ liệu số (Digital Twin): Phục vụ công tác quản lý hành chính dài hạn của địa phương, hỗ trợ người dân dễ dàng tra cứu thông tin vị trí mộ phần trực tuyến một cách trực quan.
2. Giải pháp kỹ thuật và Thiết bị công nghệ áp dụng
Dự án được đầu tư đồng bộ về công nghệ phần cứng và giải pháp xử lý dữ liệu nội nghiệp tiên tiến nhất hiện nay:
| Thiết bị và Công nghệ | Thông số và Giải pháp triển khai tại hiện trường | Hiệu quả thực tế đem lại |
|---|---|---|
| Hệ thống máy quét 3D Laser mặt đất | Sử dụng dòng máy quét tầm xa chuyên dụng với tốc độ thu nhận hàng trăm ngàn điểm mỗi giây. Thiết bị tự động ghi nhận tọa độ ba chiều và tích hợp camera chụp ảnh màu thực tế của mọi vật thể xung quanh trạm máy. | Thu thập trọn vẹn mô hình không gian của hàng ngàn mộ phần chỉ trong thời gian ngắn với độ chính xác milimet. |
| Hệ thống máy định vị vệ tinh GNSS đa tần số | Triển khai đo đạc bằng phương pháp động thời gian thực nhằm xác định tọa độ, cao độ hệ lưới mốc khống chế và các điểm kiểm tra ranh giới ngoài thực địa theo hệ tọa độ quốc gia VN-2000. | Đảm bảo toàn bộ mô hình dữ liệu quét được định vị chính xác tuyệt đối trên bản đồ địa chính nhà nước. |
| Phần mềm xử lý đám mây điểm nội nghiệp | Sử dụng các phần mềm chuyên nghiệp để lọc nhiễu thực vật, ghép nối dữ liệu giữa các trạm quét khác nhau và trích xuất mô hình số độ cao tự nhiên. | Loại bỏ hoàn toàn các yếu tố cây cỏ che khuất, phản ánh chính xác bề mặt địa hình thực tế của khu vực. |
3. Quy trình triển khai thực tế ngoài hiện trường
Đội ngũ kỹ sư trắc địa của Bách Việt đã tiến hành khảo sát và thực hiện theo quy trình kỹ thuật nghiêm ngặt:

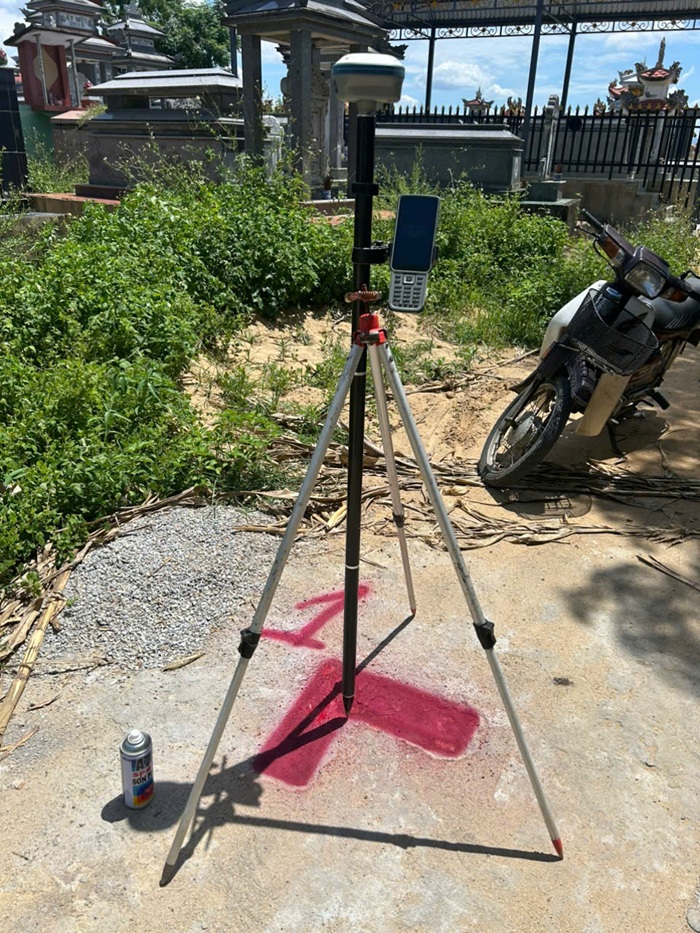

- Khảo sát thực địa và thiết lập lưới khống chế: Xác định các vị trí đặt mốc trắc địa chính, sử dụng thiết bị đo GNSS để thu nhận tọa độ chuẩn, làm điểm tựa cho toàn bộ dữ liệu quét laser.
- Vận hành hệ thống quét laser tại các khu mộ: Đặt máy quét lần lượt qua các trục đường chính, các lối đi nhỏ giữa các phân khu mộ. Các trạm quét được tính toán khoảng cách phù hợp để đảm bảo tia laser bao phủ được toàn bộ các góc khuất, hốc kẹt kiến trúc.
- Ghi nhận dữ liệu hiện trạng hạ tầng: Bên cạnh các mộ phần, máy quét tiến hành thu thập chi tiết cao độ các tuyến đường giao thông đối ngoại, hệ thống mương thoát nước, tường rào ranh giới tiếp giáp đất nông nghiệp xung quanh khu vực nghĩa trang.
4. Kết quả sản phẩm bàn giao dự án
Sản phẩm nội nghiệp sau quá trình xử lý, tính toán bình sai mang lại giá trị ứng dụng cao cho công tác quản lý và quy hoạch:

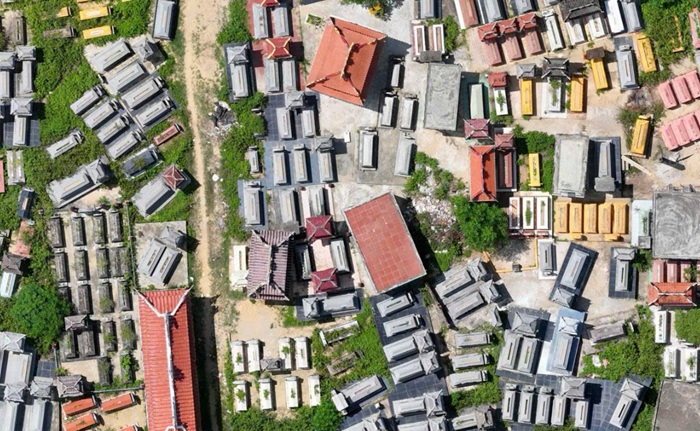

- Mô hình đám mây điểm (Point Cloud) True Color: Bản sao kỹ thuật số 3D trực quan của Nghĩa trang Điện Trung, cho phép người dùng quan sát, đo đạc khoảng cách, cao độ trực tiếp trên máy tính.

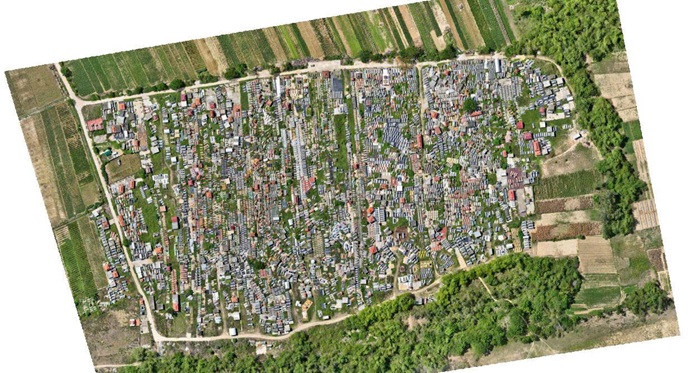

- Bản đồ địa hình và hiện trạng mặt bằng: Bản vẽ chi tiết thể hiện đầy đủ vị trí tâm mộ, hướng mộ, ranh giới các phân khu, cao độ san nền và hệ thống hạ tầng kỹ thuật hiện hữu.
- Mô hình số bề mặt (DSM/DEM): Phục vụ đắc lực cho công tác thiết kế cấp thoát nước, tránh ngập úng cho khu vực khi tiến hành cải tạo, mở rộng.
Đánh giá hiệu quả: Việc ứng dụng thành công công nghệ Scan 3D Laser tại dự án Nghĩa trang Điện Trung, Đà Nẵng khẳng định năng lực vượt trội của Bách Việt trong việc giải quyết các bài toán đo đạc địa hình phức tạp, đòi hỏi độ chi tiết cao và thời gian triển khai nhanh chóng.
