Trong thực tế xây dựng, khoan thăm dò địa chất công trình là bước quan trọng để nhận biết cấu tạo địa tầng, chiều dày các lớp đất đá, mực nước ngầm, tính chất cơ lý của đất đá, điều kiện nền móng và các yếu tố có thể ảnh hưởng đến thiết kế, thi công, ổn định công trình. Nếu khảo sát địa chất làm sơ sài, số liệu nền móng có thể sai, kéo theo rủi ro trong thiết kế móng, xử lý nền, dự toán khối lượng và an toàn công trình.
Hợp Nhất Bách Việt cung cấp các dịch vụ liên quan đến khảo sát địa chất, khảo sát địa hình, trắc địa công trình, đo đạc địa chính, UAV Mapping, scan 3D và dữ liệu CAD/GIS. Bài viết này giúp chủ đầu tư, kỹ sư, nhà thầu và người làm hồ sơ kỹ thuật hiểu rõ TCVN 9437:2012 là gì, áp dụng khi nào, nội dung chính gồm những gì và cần lưu ý gì khi lập phương án khoan thăm dò địa chất công trình.
MỤC LỤC XEM NHANH HƠN
TCVN 9437:2012 Là Gì?
TCVN 9437:2012 là Tiêu chuẩn quốc gia về khoan thăm dò địa chất công trình. Tiêu chuẩn này được chuyển đổi từ 22 TCN 259-2000 và hiện được hệ thống tra cứu tiêu chuẩn ghi nhận ở tình trạng còn hiệu lực. Nội dung tiêu chuẩn tập trung vào tổ chức, chuẩn bị, thi công, lấy mẫu, ghi chép, xử lý và nghiệm thu công tác khoan thăm dò địa chất công trình.
Nói dễ hiểu, TCVN 9437:2012 là tài liệu hướng dẫn quy trình khoan khảo sát địa chất sao cho dữ liệu thu được có giá trị kỹ thuật. Một hố khoan địa chất không chỉ là “khoan xuống đất cho có mẫu”. Hố khoan phải được định vị, thi công đúng phương án, lấy mẫu đúng độ sâu, ghi nhật ký đúng thực tế, mô tả địa tầng rõ ràng, bảo quản mẫu đúng cách và bàn giao hồ sơ có thể sử dụng cho thiết kế hoặc kiểm tra.
Hiểu ngắn gọn: TCVN 9437:2012 giúp chuẩn hóa công tác khoan thăm dò địa chất công trình, từ phương án kỹ thuật, chuẩn bị thiết bị, khoan lấy mẫu, ghi nhật ký đến nghiệm thu hồ sơ. Tiêu chuẩn này đặc biệt quan trọng với các công trình cần dữ liệu nền móng đáng tin cậy.
Có thể bạn quan tâm
Thông Tin Cơ Bản Về TCVN 9437:2012
Khi dẫn chiếu trong hồ sơ khảo sát, hợp đồng, nhiệm vụ kỹ thuật hoặc báo cáo địa chất công trình, cần ghi đúng số hiệu và tên tiêu chuẩn. Việc ghi sai thành tiêu chuẩn khác hoặc chỉ ghi chung “khoan địa chất theo tiêu chuẩn hiện hành” có thể gây khó khăn khi nghiệm thu, đặc biệt trong các dự án có yêu cầu kỹ thuật rõ ràng.
| Nội dung | Thông tin cần nắm |
|---|---|
| Số hiệu tiêu chuẩn | TCVN 9437:2012. |
| Tên tiếng Việt | Khoan thăm dò địa chất công trình. |
| Tên tiếng Anh | The process of boring engineering geology investigations. |
| Nguồn gốc chuyển đổi | Được chuyển đổi từ 22 TCN 259-2000. |
| Phạm vi chính | Quy trình khoan thăm dò địa chất công trình phục vụ khảo sát thiết kế và thi công công trình giao thông vận tải. |
| Khả năng vận dụng | Có thể áp dụng cho công trình dân dụng, thủy lợi, thủy điện và loại công trình khác khi bổ sung kỹ thuật, biện pháp thực hiện phù hợp. |
Phạm Vi Áp Dụng Của TCVN 9437:2012
Phạm vi áp dụng của TCVN 9437:2012 tập trung vào công tác khoan thăm dò địa chất công trình. Đối tượng phục vụ ban đầu là khảo sát thiết kế và thi công các công trình giao thông vận tải. Tuy nhiên, trong thực tế, nguyên tắc và quy trình của tiêu chuẩn có thể được tham khảo, vận dụng cho nhiều loại công trình khác nếu phương án kỹ thuật được điều chỉnh phù hợp.
Điều này rất quan trọng. Không nên áp dụng TCVN 9437:2012 một cách máy móc cho mọi công trình. Một tuyến đường, một cây cầu, một nhà cao tầng, một nhà xưởng, một đập thủy lợi hoặc một khu dân cư có điều kiện địa chất, chiều sâu khoan, mật độ hố khoan, yêu cầu lấy mẫu và thí nghiệm khác nhau. Vì vậy, tiêu chuẩn cần được đặt trong nhiệm vụ khảo sát cụ thể.
| Loại công trình | Cách áp dụng hợp lý |
|---|---|
| Công trình giao thông | Áp dụng trực tiếp theo phạm vi chính của tiêu chuẩn, kết hợp yêu cầu khảo sát tuyến, cầu, nền đường, taluy, nền yếu hoặc xử lý địa chất đặc thù. |
| Công trình dân dụng | Có thể vận dụng cho khoan khảo sát nền móng nhà ở, cao tầng, công trình công cộng nếu bổ sung yêu cầu thiết kế móng và thí nghiệm phù hợp. |
| Công trình thủy lợi, thủy điện | Cần bổ sung yêu cầu về địa chất thủy văn, thấm, nứt nẻ đá, nền đập, vai đập, tuyến kênh hoặc hầm nếu có. |
| Công trình công nghiệp | Cần chú ý tải trọng lớn, móng máy, bồn chứa, nhà xưởng, nền đất yếu, môi trường ăn mòn hoặc yêu cầu vận hành lâu dài. |
Vì Sao Khoan Thăm Dò Địa Chất Công Trình Quan Trọng?
Khoan thăm dò địa chất công trình là một trong những phương pháp trực tiếp để hiểu điều kiện nền đất bên dưới công trình. Bề mặt khu đất có thể bằng phẳng, nhưng bên dưới có thể là lớp bùn yếu, cát rời, sét mềm, đá phong hóa, hang karst, mực nước ngầm cao hoặc địa tầng thay đổi phức tạp. Nếu không khảo sát đúng, thiết kế móng có thể thiếu cơ sở.
Dữ liệu khoan thăm dò giúp kỹ sư địa kỹ thuật và kỹ sư kết cấu lựa chọn giải pháp móng nông, móng cọc, xử lý nền, gia cố, đào móng, thoát nước, chống sạt trượt hoặc kiểm soát lún. Với công trình giao thông, dữ liệu này còn giúp đánh giá nền đường, cầu cống, mái dốc, taluy, hố móng và ổn định tuyến.
Nhận Biết Địa Tầng
Xác định các lớp đất đá, chiều dày, trạng thái, mức độ phong hóa và sự thay đổi theo chiều sâu.
Đánh Giá Nền Móng
Cung cấp dữ liệu để lựa chọn loại móng, chiều sâu móng, sức chịu tải và giải pháp xử lý nền.
Kiểm Tra Nước Ngầm
Ghi nhận mực nước, điều kiện thấm, ảnh hưởng đến đào móng, ổn định hố đào và thi công nền móng.
Lấy Mẫu Thí Nghiệm
Thu mẫu đất đá phục vụ thí nghiệm cơ lý, phân loại đất, xác định chỉ tiêu thiết kế và đánh giá địa chất.
Giảm Rủi Ro Thi Công
Phát hiện nền yếu, lớp đất bất lợi, đá cứng, hang rỗng hoặc điều kiện địa chất có thể làm tăng chi phí thi công.
Tạo Cơ Sở Nghiệm Thu
Nhật ký khoan, mẫu, ảnh, biên bản và báo cáo địa chất là tài liệu quan trọng trong hồ sơ khảo sát.
Phương Án Kỹ Thuật Khoan Thăm Dò Theo TCVN 9437:2012
Trước khi triển khai khoan, đơn vị khảo sát cần lập phương án kỹ thuật. Đây là tài liệu xác định mục tiêu, khối lượng, vị trí hố khoan, chiều sâu khoan, thiết bị, phương pháp khoan, lấy mẫu, thí nghiệm, tiến độ, nhân lực, vật tư, an toàn lao động và cách nghiệm thu. Một phương án kỹ thuật rõ ràng giúp hiện trường làm đúng việc cần làm, không khoan tùy tiện hoặc thiếu dữ liệu thiết kế.
| Nội dung phương án | Ý nghĩa thực tế |
|---|---|
| Mục tiêu khảo sát | Làm rõ khoan để phục vụ thiết kế cơ sở, thiết kế kỹ thuật, thi công, xử lý nền, kiểm tra sự cố hay bổ sung dữ liệu. |
| Vị trí và số lượng hố khoan | Phải phù hợp mặt bằng công trình, tuyến, hạng mục, điều kiện địa chất dự kiến và yêu cầu thiết kế. |
| Chiều sâu khoan | Cần đủ để đánh giá lớp chịu lực, nền móng, tầng đất yếu, đá gốc hoặc phạm vi ảnh hưởng công trình. |
| Thiết bị và phương pháp khoan | Lựa chọn máy khoan, mũi khoan, ống mẫu, dung dịch khoan, phương pháp lấy mẫu và biện pháp giữ thành hố. |
| An toàn và môi trường | Cần biện pháp bảo hộ lao động, vận chuyển, xử lý bùn khoan, bảo vệ công trình xung quanh và hoàn trả mặt bằng. |
Quy Trình Khoan Thăm Dò Địa Chất Công Trình
Quy trình khoan thăm dò không chỉ gồm thao tác khoan. Nó là chuỗi công việc từ chuẩn bị hiện trường, định vị hố khoan, lắp đặt thiết bị, khoan phá mẫu, khoan lấy mẫu, ghi chép địa tầng, theo dõi nước ngầm, bảo quản mẫu, thí nghiệm hiện trường, kết thúc hố khoan và lập hồ sơ bàn giao.
Bước 1: Kiểm Tra Hồ Sơ Và Nhiệm Vụ Khảo Sát
Rà phạm vi công trình, bản vẽ mặt bằng, tọa độ hố khoan, chiều sâu, yêu cầu lấy mẫu, thí nghiệm và tiêu chuẩn áp dụng.
Bước 2: Định Vị Hố Khoan Ngoài Hiện Trường
Xác định vị trí hố khoan theo tọa độ hoặc mốc công trình; kiểm tra điều kiện tiếp cận, công trình ngầm và an toàn khu vực.
Bước 3: Chuẩn Bị Máy Khoan Và Vật Tư
Lắp máy, kiểm tra cần khoan, ống mẫu, mũi khoan, dung dịch, nhiên liệu, dụng cụ lấy mẫu, thùng mẫu và nhật ký hiện trường.

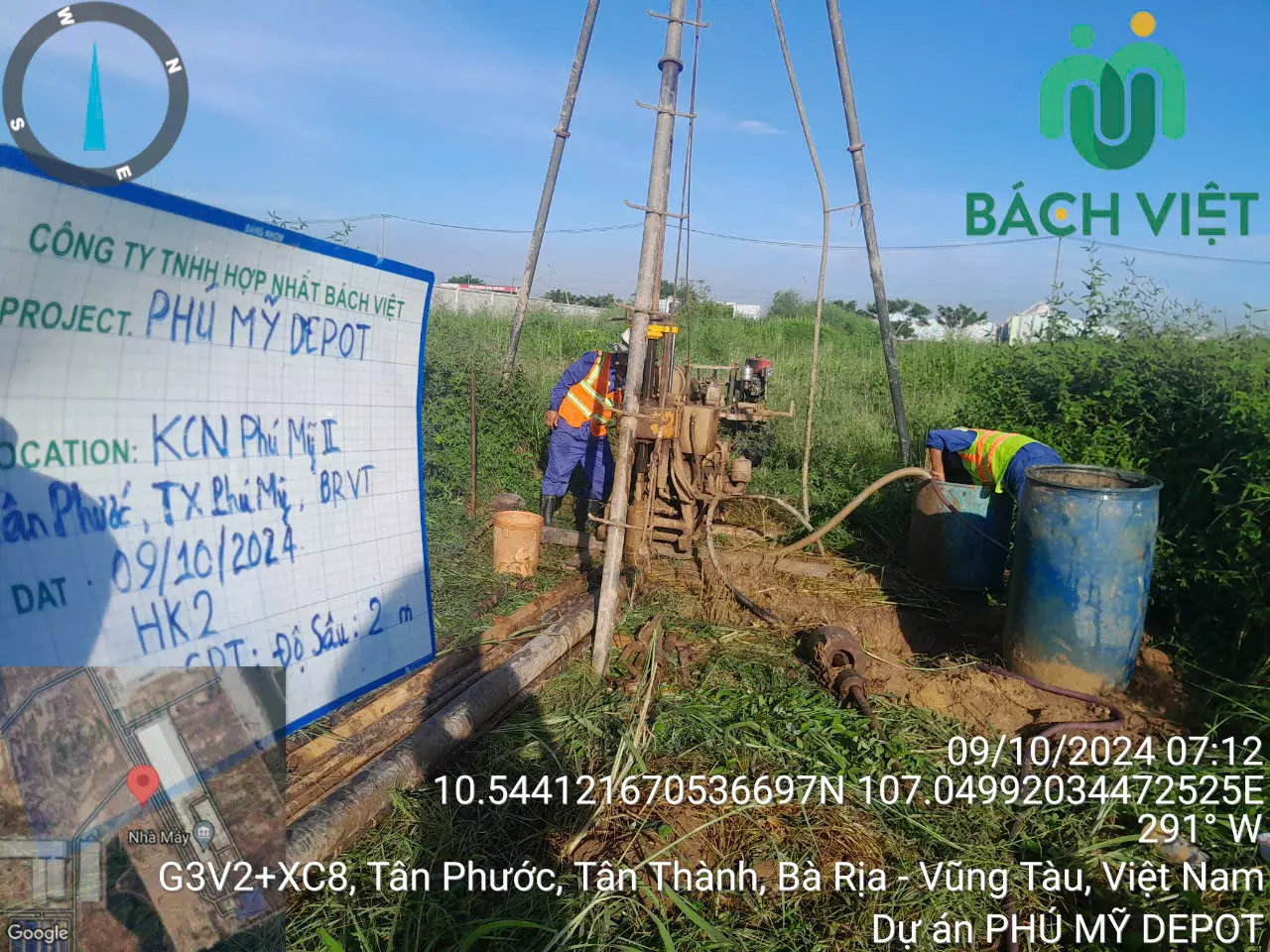

Bước 4: Thi Công Khoan Và Lấy Mẫu
Khoan theo phương pháp đã chọn, lấy mẫu đúng độ sâu, mô tả địa tầng, ghi nhận hiện tượng bất thường và bảo quản mẫu.
Bước 5: Theo Dõi Nước Ngầm Và Thí Nghiệm Hiện Trường
Ghi nhận mực nước, điều kiện thấm, thí nghiệm xuyên tiêu chuẩn hoặc thí nghiệm hiện trường khác nếu nhiệm vụ yêu cầu.
Bước 6: Kết Thúc Hố Khoan Và Lập Hồ Sơ
Hoàn trả mặt bằng, lập nhật ký khoan, bảng mẫu, ảnh hiện trường, mặt cắt địa chất và hồ sơ bàn giao phục vụ báo cáo.
Định Vị Hố Khoan Và Vai Trò Của Trắc Địa
Một hố khoan địa chất chỉ có giá trị đầy đủ khi biết chính xác vị trí và cao độ miệng hố. Nếu vị trí hố khoan bị ghi sai, mặt cắt địa chất có thể bị hiểu nhầm, đặc biệt ở các tuyến đường, cầu, kè, công trình hạ tầng hoặc khu vực địa tầng thay đổi nhanh. Vì vậy, trắc địa và địa chất công trình cần phối hợp chặt chẽ.
Trong nhiều dự án, trước khi khoan cần có bình đồ hiện trạng, mốc tọa độ, mốc cao độ và lưới khống chế phục vụ định vị hố khoan. Với khu vực phức tạp, khách hàng có thể cần kết hợp dịch vụ khảo sát địa hình để có mặt bằng, cao độ, địa vật và điều kiện tiếp cận trước khi triển khai khoan.
| Thông tin trắc địa cần có | Lý do quan trọng |
|---|---|
| Tọa độ hố khoan | Giúp xác định đúng vị trí hố khoan trên mặt bằng, tuyến, mặt cắt hoặc bản đồ địa chất. |
| Cao độ miệng hố | Là cơ sở tính cao độ các lớp địa chất, mực nước ngầm và mặt cắt địa chất công trình. |
| Mốc khống chế | Giúp định vị hố khoan, kiểm tra vị trí và khôi phục khi cần đo bổ sung. |
| Bình đồ hiện trạng | Giúp bố trí đường vào máy, tránh công trình ngầm, hạ tầng hiện hữu và khu vực nguy hiểm. |
Lấy Mẫu Đất Đá Trong Khoan Thăm Dò
Lấy mẫu là một trong những mục tiêu quan trọng nhất của khoan thăm dò địa chất công trình. Mẫu đất đá giúp phòng thí nghiệm xác định các chỉ tiêu cơ lý, phân loại đất đá, đánh giá trạng thái và cung cấp dữ liệu cho thiết kế nền móng. Nếu mẫu bị xáo trộn quá mức, ghi nhãn sai hoặc bảo quản không đúng, kết quả thí nghiệm có thể mất giá trị.
| Loại mẫu | Ý nghĩa sử dụng |
|---|---|
| Mẫu nguyên dạng | Dùng cho các thí nghiệm cần giữ cấu trúc đất tương đối nguyên vẹn như nén, cắt, cố kết hoặc xác định chỉ tiêu biến dạng. |
| Mẫu không nguyên dạng | Dùng cho phân loại, xác định thành phần hạt, độ ẩm, giới hạn Atterberg hoặc một số chỉ tiêu cơ bản. |
| Mẫu lõi đá | Dùng để đánh giá loại đá, mức độ phong hóa, nứt nẻ, chất lượng lõi, cấu tạo đá và chỉ tiêu cơ học của đá. |
| Mẫu nước ngầm | Dùng khi cần phân tích tính ăn mòn, thành phần hóa học hoặc ảnh hưởng đến vật liệu, nền móng và môi trường. |
Lưu ý: Mẫu địa chất phải được ghi nhãn rõ hố khoan, độ sâu, ngày lấy mẫu, loại mẫu và người thực hiện. Mẫu không rõ nguồn gốc hoặc bị bảo quản sai có thể làm sai kết quả thí nghiệm và ảnh hưởng đến thiết kế.
Nhật Ký Khoan Địa Chất Công Trình
Nhật ký khoan là tài liệu hiện trường ghi lại toàn bộ diễn biến hố khoan. Đây là cơ sở để lập trụ địa tầng, mặt cắt địa chất, báo cáo khảo sát và kiểm tra khi cần nghiệm thu. Nhật ký khoan càng rõ, báo cáo càng dễ kiểm tra và truy xuất.
| Nội dung trong nhật ký | Ý nghĩa kỹ thuật |
|---|---|
| Thông tin hố khoan | Mã hố khoan, vị trí, cao độ miệng hố, ngày khoan, thiết bị, tổ khoan và người ghi nhật ký. |
| Diễn biến địa tầng | Chiều sâu từng lớp đất đá, màu sắc, trạng thái, thành phần, độ ẩm, mức độ phong hóa và đặc điểm đặc biệt. |
| Mẫu lấy được | Loại mẫu, độ sâu lấy mẫu, số hiệu mẫu, tình trạng mẫu và yêu cầu thí nghiệm tương ứng. |
| Mực nước ngầm | Độ sâu xuất hiện nước, mực nước ổn định nếu có, hiện tượng mất nước, phun nước hoặc điều kiện thấm. |
| Sự cố và xử lý | Sập thành hố, kẹt cần, mất dung dịch, gặp đá, hang rỗng, vật cản hoặc thay đổi phương pháp khoan. |
Mực Nước Ngầm Trong Khoan Thăm Dò
Mực nước ngầm là thông tin rất quan trọng trong khảo sát địa chất công trình. Nước ngầm ảnh hưởng đến đào móng, ổn định hố đào, lựa chọn biện pháp thi công, sức chịu tải, lún, ăn mòn vật liệu và thoát nước công trình. Vì vậy, khi khoan thăm dò, cần ghi nhận hiện tượng nước một cách thận trọng.
Trong thực tế, mực nước trong hố khoan có thể bị ảnh hưởng bởi phương pháp khoan, dung dịch khoan, thời điểm đo, mùa mưa – mùa khô, địa tầng thấm nước hoặc thời gian chờ ổn định. Vì vậy, số liệu nước ngầm trong nhật ký cần được ghi rõ hoàn cảnh đo để người thiết kế hiểu đúng.
Khuyến nghị: Không nên chỉ ghi “có nước” hoặc “không có nước”. Cần ghi độ sâu gặp nước, thời điểm đo, mực nước sau thời gian chờ nếu có, hiện tượng mất nước hoặc áp lực nước bất thường.
Thí Nghiệm Hiện Trường Trong Hố Khoan
Tùy nhiệm vụ khảo sát, hố khoan địa chất có thể kết hợp các thí nghiệm hiện trường như xuyên tiêu chuẩn, thí nghiệm thấm, lấy mẫu nguyên dạng, đo nước ngầm hoặc các thí nghiệm khác. Các thí nghiệm này giúp bổ sung dữ liệu trực tiếp về trạng thái đất, độ chặt, sức kháng, tính thấm hoặc điều kiện địa chất đặc thù.
| Thí nghiệm/công việc | Ứng dụng thực tế |
|---|---|
| Xuyên tiêu chuẩn | Đánh giá sức kháng xuyên, trạng thái đất rời hoặc đất dính, hỗ trợ phân tích nền móng và địa tầng. |
| Thí nghiệm thấm | Đánh giá khả năng thấm nước của đất đá, hữu ích với hố đào, nền đập, kênh, móng và công trình thủy. |
| Lấy mẫu nguyên dạng | Phục vụ thí nghiệm nén, cắt, cố kết và xác định chỉ tiêu cơ lý cần giữ cấu trúc đất. |
| Quan sát hiện tượng khoan | Ghi nhận mất dung dịch, sập thành, gặp đá, hang rỗng, lớp yếu, nước áp lực hoặc vật liệu bất thường. |
Thiết Bị Và Nhân Sự Khoan Thăm Dò
Thiết bị và nhân sự là hai yếu tố quyết định chất lượng hố khoan. Một phương án kỹ thuật tốt nhưng máy khoan không phù hợp, tổ khoan thiếu kinh nghiệm hoặc kỹ thuật viên ghi chép không cẩn thận thì dữ liệu cuối cùng vẫn có thể kém tin cậy.
| Yêu cầu | Nội dung cần kiểm soát |
|---|---|
| Máy khoan phù hợp | Lựa chọn theo địa tầng, chiều sâu, đường kính hố, phương pháp lấy mẫu và điều kiện tiếp cận hiện trường. |
| Dụng cụ khoan đầy đủ | Cần khoan, ống mẫu, mũi khoan, máy bơm, dung dịch, dụng cụ bảo quản mẫu và thiết bị an toàn. |
| Nhân sự có kinh nghiệm | Tổ khoan, kỹ thuật viên địa chất, người ghi nhật ký và người giám sát cần hiểu phương án và tiêu chuẩn áp dụng. |
| Kiểm tra hiện trường | Cần kiểm soát vị trí hố khoan, cao độ, mẫu, nhật ký, tiến độ, an toàn và các sự cố phát sinh. |
An Toàn Lao Động Khi Khoan Thăm Dò Địa Chất
Khoan thăm dò địa chất là công việc hiện trường có nhiều rủi ro: máy móc quay, cần khoan, bùn khoan, nền đất yếu, điện, vận chuyển thiết bị, làm việc gần giao thông hoặc công trình đang khai thác. Vì vậy, an toàn lao động phải được đưa vào phương án kỹ thuật, không chỉ xử lý khi có sự cố.
- Kiểm tra mặt bằng: bảo đảm khu vực đặt máy đủ ổn định, tránh hố sâu, công trình ngầm, dây điện, đường giao thông hoặc vùng nguy hiểm.
- Bảo hộ cá nhân: người làm việc cần mũ, giày, găng tay, áo phản quang và trang bị phù hợp môi trường khoan.
- Kiểm soát máy móc: kiểm tra máy khoan, dây curoa, hệ thống thủy lực, bơm, cần khoan và thiết bị nâng hạ trước khi vận hành.
- Quản lý bùn khoan: bố trí hố chứa, thu gom, không để bùn khoan ảnh hưởng đường đi, hệ thống thoát nước hoặc khu dân cư.
- Cảnh báo khu vực khoan: có biển báo, rào chắn hoặc người cảnh giới nếu khoan gần đường, nhà dân, công trình hoặc khu vực đông người.
Hồ Sơ Nghiệm Thu Công Tác Khoan Thăm Dò
Hồ sơ nghiệm thu công tác khoan thăm dò cần thể hiện rõ công việc đã làm, vị trí, chiều sâu, mẫu lấy được, địa tầng, thí nghiệm, sự cố và sản phẩm bàn giao. Nếu hồ sơ chỉ có báo cáo tổng hợp mà thiếu nhật ký, mẫu, ảnh hoặc dữ liệu gốc, chủ đầu tư rất khó kiểm tra chất lượng công tác khoan.
| Thành phần hồ sơ | Nội dung nên có |
|---|---|
| Phương án kỹ thuật | Phạm vi, mục tiêu, số hố khoan, chiều sâu, thiết bị, phương pháp, thí nghiệm, nhân sự và an toàn. |
| Nhật ký khoan | Ghi chép hiện trường theo từng hố khoan, từng lớp địa chất, mẫu, nước ngầm và sự cố. |
| Sơ đồ vị trí hố khoan | Thể hiện hố khoan trên mặt bằng, tuyến, bình đồ hoặc hệ tọa độ của dự án. |
| Mẫu và bảng mẫu | Danh sách mẫu, độ sâu, loại mẫu, tình trạng mẫu, hình ảnh mẫu và kết quả thí nghiệm nếu có. |
| Mặt cắt địa chất | Thể hiện quan hệ giữa các hố khoan, địa tầng, cao độ, lớp đất đá và điều kiện nước ngầm. |
| Báo cáo khảo sát | Nhận xét điều kiện địa chất, kiến nghị kỹ thuật, giới hạn sử dụng dữ liệu và phụ lục kèm theo. |
TCVN 9437:2012 Và Báo Cáo Khảo Sát Địa Chất
Khoan thăm dò là một phần quan trọng của báo cáo khảo sát địa chất công trình, nhưng không phải toàn bộ báo cáo. Sau khi khoan và thí nghiệm, kỹ sư địa chất cần tổng hợp dữ liệu để đánh giá điều kiện địa tầng, chỉ tiêu cơ lý, nước ngầm, tính chất nền, các hiện tượng bất lợi và kiến nghị phục vụ thiết kế.
Báo cáo khảo sát địa chất cần dùng số liệu khoan một cách có kiểm tra. Nếu hố khoan quá thưa, chiều sâu chưa đủ hoặc mẫu không đại diện, báo cáo phải nêu rõ giới hạn. Không nên suy diễn quá mức từ một số ít hố khoan, đặc biệt ở khu vực địa tầng phức tạp, nền yếu, đá phong hóa, ven sông, vùng lấp, vùng đồi núi hoặc khu vực có hoạt động nhân sinh mạnh.
Lưu ý: TCVN 9437:2012 giúp chuẩn hóa quy trình khoan, nhưng chất lượng báo cáo địa chất còn phụ thuộc vào thiết kế nhiệm vụ khảo sát, số lượng hố khoan, chiều sâu, thí nghiệm, năng lực phân tích và trách nhiệm của đơn vị tư vấn.
Liên Hệ Giữa Khảo Sát Địa Chất Và Scan 3D, UAV, GIS
Khoan thăm dò địa chất cung cấp dữ liệu dưới mặt đất. Trong khi đó, UAV, scan 3D và GIS giúp quản lý dữ liệu bề mặt, địa hình, hiện trạng công trình và không gian dự án. Khi kết hợp đúng, chủ đầu tư có thể có bức tranh đầy đủ hơn: bề mặt khu đất, địa hình, hạ tầng hiện hữu, địa tầng dưới đất, mực nước ngầm và mô hình dữ liệu phục vụ thiết kế.
Với công trình cải tạo, nhà xưởng, hạ tầng phức tạp hoặc dự án cần lưu hiện trạng số, khách hàng có thể kết hợp scan 3D laser với khảo sát địa chất và khảo sát địa hình để quản lý cả dữ liệu trên mặt đất, trong công trình và nền địa chất bên dưới.
| Loại dữ liệu | Vai trò trong dự án |
|---|---|
| Khoan địa chất | Cho biết địa tầng, mẫu đất đá, nước ngầm và điều kiện nền móng dưới mặt đất. |
| Khảo sát địa hình | Cho biết cao độ, địa vật, mặt bằng, mặt cắt, đường đồng mức và điều kiện bề mặt. |
| UAV Mapping | Cập nhật ảnh trực giao, mô hình bề mặt, hiện trạng khu vực rộng và tiến độ dự án. |
| Scan 3D | Ghi nhận hiện trạng chi tiết công trình, nhà xưởng, hạ tầng, bề mặt và mô hình point cloud. |
| GIS/CAD | Tổ chức dữ liệu thành lớp bản đồ, bản vẽ, mặt cắt, mô hình và hồ sơ bàn giao. |
Những Lỗi Thường Gặp Khi Áp Dụng TCVN 9437:2012
Trong thực tế, nhiều hồ sơ khoan địa chất vẫn bị lỗi do áp dụng tiêu chuẩn hình thức. Ghi tên tiêu chuẩn trong báo cáo không đủ để bảo đảm chất lượng nếu hiện trường không làm đúng, mẫu không đạt, nhật ký không rõ hoặc phương án khảo sát thiếu cơ sở.
- Khoan không đúng vị trí: hố khoan lệch khỏi vị trí thiết kế nhưng không được ghi chú hoặc cập nhật trên bản vẽ.
- Không đo cao độ miệng hố: làm sai cao độ lớp đất đá, mực nước ngầm và mặt cắt địa chất.
- Lấy mẫu không đúng quy cách: mẫu bị xáo trộn, thiếu nhãn, thiếu độ sâu hoặc bảo quản không phù hợp.
- Nhật ký khoan sơ sài: mô tả địa tầng chung chung, không ghi màu sắc, trạng thái, thành phần, nước ngầm hoặc sự cố.
- Không ghi hiện tượng bất thường: bỏ qua mất nước, sập thành, gặp đá, hang rỗng, vật cản hoặc lớp đất yếu cục bộ.
- Sao chép báo cáo mẫu: dùng nội dung chung mà không phản ánh đúng điều kiện địa chất thực tế của khu đất.
Khi Nào Chủ Đầu Tư Nên Yêu Cầu Khoan Thăm Dò Địa Chất?
Không phải mọi công trình nhỏ đều cần cùng một khối lượng khoan. Tuy nhiên, với công trình có tải trọng lớn, nền đất phức tạp, khu vực chưa có dữ liệu địa chất, công trình gần sông, đất yếu, đồi dốc hoặc dự án cần hồ sơ thiết kế nghiêm túc, khoan thăm dò là bước nên thực hiện.
| Tình huống | Lý do nên khoan khảo sát |
|---|---|
| Xây nhà cao tầng hoặc nhà xưởng | Cần dữ liệu nền móng, lớp chịu lực, nước ngầm, lún và giải pháp móng phù hợp. |
| Làm đường, cầu, kè, hạ tầng | Cần đánh giá nền đường, móng cầu, taluy, đất yếu, sạt trượt và điều kiện thi công. |
| Khu đất ven sông, ao hồ, nền lấp | Địa tầng thường biến đổi phức tạp, có nguy cơ bùn yếu, hữu cơ, lún hoặc nước ngầm cao. |
| Công trình có dấu hiệu lún nứt | Cần bổ sung dữ liệu địa chất để đánh giá nguyên nhân cùng với đo lún, đo nghiêng và kiểm định kết cấu. |
| Dự án cần nghiệm thu, cấp phép hoặc vay vốn | Hồ sơ khảo sát địa chất giúp tăng tính đầy đủ và tin cậy của hồ sơ thiết kế – thi công. |
TCVN 9437:2012 Có Bắt Buộc Áp Dụng Không?
TCVN là tiêu chuẩn quốc gia. Về nguyên tắc chung, tiêu chuẩn thường được áp dụng tự nguyện, trừ khi được viện dẫn trong quy chuẩn kỹ thuật, văn bản pháp luật, hợp đồng, nhiệm vụ khảo sát, hồ sơ thiết kế hoặc yêu cầu nghiệm thu. Trong dự án xây dựng, nếu hợp đồng hoặc nhiệm vụ khảo sát đã ghi áp dụng TCVN 9437:2012, tiêu chuẩn trở thành căn cứ kỹ thuật để tổ chức thực hiện và kiểm tra.
Vì vậy, chủ đầu tư không nên chỉ hỏi “có khoan địa chất không”, mà cần yêu cầu rõ tiêu chuẩn áp dụng, số hố khoan, chiều sâu, phương pháp lấy mẫu, thí nghiệm, sản phẩm bàn giao và trách nhiệm nghiệm thu. Cách ghi rõ từ đầu giúp tránh tranh luận khi dữ liệu địa chất được dùng cho thiết kế móng hoặc xử lý nền.
Khuyến nghị hợp đồng: Nên ghi rõ phạm vi khoan, tiêu chuẩn áp dụng, vị trí hố khoan, chiều sâu dự kiến, loại mẫu, thí nghiệm, báo cáo bàn giao, định dạng file và trách nhiệm khi gặp địa tầng bất thường.
BVU Hỗ Trợ Gì Trong Khảo Sát Địa Chất Và Dữ Liệu Công Trình?
Hợp Nhất Bách Việt hỗ trợ khách hàng tổ chức dữ liệu khảo sát theo hướng thực tế, rõ ràng và có thể dùng được cho thiết kế, thi công hoặc quản lý dự án. Tùy phạm vi công việc, BVU có thể phối hợp khảo sát địa chất với khảo sát địa hình, trắc địa công trình, scan 3D, UAV Mapping và dữ liệu CAD/GIS.
Khảo Sát Địa Chất
Tư vấn phương án khoan, vị trí hố khoan, hồ sơ hiện trường, dữ liệu địa tầng và phối hợp thí nghiệm phục vụ thiết kế.
Khảo Sát Địa Hình
Đo cao độ, địa vật, mặt cắt, bình đồ hiện trạng và dữ liệu bề mặt để kết hợp với mặt cắt địa chất.
Trắc Địa Công Trình
Định vị mốc, hố khoan, tim trục, cao độ, bố trí công trình, đo hoàn công và kiểm tra hình học công trình.
Dữ Liệu CAD/GIS
Chuẩn hóa vị trí hố khoan, mặt cắt, địa tầng, bản vẽ, lớp dữ liệu và file bàn giao phục vụ quản lý lâu dài.
Căn Cứ Kỹ Thuật Cần Lưu Ý Khi Lập Hồ Sơ
TCVN 9437:2012 là căn cứ quan trọng cho khoan thăm dò địa chất công trình, nhưng không phải căn cứ duy nhất cho toàn bộ khảo sát xây dựng. Tùy loại công trình, cần đọc thêm các tiêu chuẩn khảo sát, thí nghiệm đất đá, nền móng, thiết kế địa kỹ thuật và quản lý chất lượng công trình.
| Tài liệu/căn cứ | Vai trò khi áp dụng |
|---|---|
| TCVN 9437:2012 | Quy định quy trình khoan thăm dò địa chất công trình và là căn cứ chính của bài viết này. |
| Nhiệm vụ khảo sát | Xác định mục tiêu, phạm vi, số hố khoan, chiều sâu, thí nghiệm, sản phẩm và tiêu chuẩn áp dụng. |
| Tiêu chuẩn thí nghiệm đất đá | Dùng để xác định chỉ tiêu cơ lý, phân loại đất đá, độ ẩm, thành phần hạt, cường độ và biến dạng. |
| Tiêu chuẩn thiết kế nền móng | Dùng khi kỹ sư thiết kế sử dụng dữ liệu địa chất để lựa chọn và tính toán giải pháp móng. |
| Quy định quản lý chất lượng công trình | Liên quan nghiệm thu khảo sát, lưu hồ sơ, trách nhiệm chủ đầu tư, tư vấn khảo sát và nhà thầu. |
Kết Luận
TCVN 9437:2012 là tiêu chuẩn quan trọng trong công tác khoan thăm dò địa chất công trình. Tiêu chuẩn giúp chuẩn hóa phương án kỹ thuật, chuẩn bị thiết bị, thi công khoan, lấy mẫu, ghi nhật ký, theo dõi nước ngầm, lập hồ sơ và nghiệm thu công tác khoan. Với các dự án xây dựng, giao thông, dân dụng, công nghiệp, thủy lợi hoặc hạ tầng, việc áp dụng đúng tiêu chuẩn giúp dữ liệu địa chất đáng tin cậy hơn và giảm rủi ro thiết kế – thi công.
Để khoan thăm dò địa chất đạt giá trị thực tế, chủ đầu tư cần quan tâm không chỉ giá khoan mà cả vị trí hố khoan, chiều sâu, cao độ miệng hố, quy cách lấy mẫu, thí nghiệm, nhật ký hiện trường, báo cáo kỹ thuật và khả năng kết hợp với khảo sát địa hình, trắc địa công trình, CAD/GIS hoặc scan 3D. Nếu bạn cần tư vấn khảo sát địa chất, địa hình hoặc dữ liệu công trình, hãy liên hệ Hợp Nhất Bách Việt để được đề xuất phương án phù hợp.
Tài Liệu Tham Khảo
- Bộ Khoa học và Công nghệ. (2012). TCVN 9437:2012 Khoan thăm dò địa chất công trình.
- Viện Tiêu chuẩn Chất lượng Việt Nam. (n.d.). Thông tin tiêu chuẩn TCVN 9437:2012 – Khoan thăm dò địa chất công trình.
- Viện Khoa học và Công nghệ Giao thông vận tải. (2012). Tài liệu biên soạn chuyển đổi từ 22 TCN 259-2000 sang TCVN 9437:2012.
- Quốc hội. (2006). Luật Tiêu chuẩn và Quy chuẩn kỹ thuật.
- Chính phủ. (2007). Nghị định số 127/2007/NĐ-CP quy định chi tiết thi hành một số điều của Luật Tiêu chuẩn và Quy chuẩn kỹ thuật.
