Thí nghiệm cắt cánh Vane Shear Test là phương pháp thí nghiệm hiện trường dùng cánh cắt đưa vào đất dính mềm yếu để xác định sức chống cắt không thoát nước của đất. Phương pháp này đặc biệt hữu ích với đất sét mềm, bùn sét, đất bùn hữu cơ, than bùn hóa hoặc các lớp đất khó lấy mẫu nguyên trạng chất lượng cao.
Trong khảo sát địa chất công trình, kết quả cắt cánh giúp kỹ sư đánh giá nhanh cường độ không thoát nước, độ nhạy của đất và sự thay đổi sức kháng theo chiều sâu. Dữ liệu này thường được dùng cùng khoan địa chất, SPT, CPT, thí nghiệm trong phòng và quan trắc để phục vụ thiết kế nền móng, xử lý nền yếu, nền đường, kè, cảng, nhà xưởng hoặc công trình trên đất yếu.
Hợp Nhất Bách Việt cung cấp khảo sát địa chất, thí nghiệm hiện trường, khảo sát địa hình, UAV Mapping, scan 3D và chuẩn hóa hồ sơ CAD/GIS. Bài viết này giúp Bạn hiểu Vane Shear Test là gì, dùng khi nào, quy trình thực hiện, cách đọc kết quả và những giới hạn kỹ thuật cần kiểm soát.
MỤC LỤC XEM NHANH HƠN
Thí Nghiệm Cắt Cánh Vane Shear Test Là Gì?
Thí nghiệm cắt cánh hiện trường là phương pháp đưa một cánh cắt bằng thép vào trong đất, sau đó quay cánh theo tốc độ kiểm soát để tạo phá hoại cắt trong khối đất xung quanh. Mô men xoắn lớn nhất ghi nhận trong quá trình quay được dùng để tính sức chống cắt không thoát nước.
Trong tiếng Anh, phương pháp này thường gọi là Field Vane Shear Test, viết tắt FVT hoặc FVST. Tại Việt Nam, tiêu chuẩn hiện hành thường dùng là TCVN 10184:2021 cho thí nghiệm cắt cánh hiện trường trong đất dính.
Hiểu ngắn gọn: Vane Shear Test không đo độ chặt như SPT, cũng không cho biểu đồ liên tục như CPT. Phương pháp này tập trung vào sức kháng cắt không thoát nước của đất dính mềm yếu tại vị trí thí nghiệm.
Có thể bạn quan tâm
TCVN 10184:2021 Quy Định Gì?
TCVN 10184:2021 có tên tiếng Việt là Đất xây dựng – Thí nghiệm cắt cánh hiện trường cho đất dính. Tiêu chuẩn này quy định phương pháp xác định sức chống cắt không thoát nước của đất dính bằng thí nghiệm cắt cánh hiện trường.
Theo phạm vi tiêu chuẩn, thí nghiệm có thể thực hiện độc lập hoặc kết hợp với khoan thăm dò địa chất công trình tùy theo thiết bị sử dụng. Vì vậy, khi lập phương án khảo sát, Bạn cần xác định rõ cắt cánh là thí nghiệm chính, thí nghiệm bổ sung hay thí nghiệm kiểm chứng cho hố khoan.
| Nội dung | Thông tin cần nắm |
|---|---|
| Số hiệu tiêu chuẩn | TCVN 10184:2021. |
| Tên tiếng Việt | Đất xây dựng – Thí nghiệm cắt cánh hiện trường cho đất dính. |
| Tên tiếng Anh | Construction soil – Field Vane Shear Test in Cohesive Soil. |
| Chỉ tiêu chính | Sức chống cắt không thoát nước của đất dính. |
| Phạm vi ứng dụng | Đất dính, đặc biệt là đất mềm yếu hoặc khó lấy mẫu nguyên trạng. |
| Cách triển khai | Có thể độc lập hoặc kết hợp với khoan thăm dò địa chất công trình. |
Khi Nào Nên Dùng Thí Nghiệm Cắt Cánh?
Thí nghiệm cắt cánh phù hợp khi cần xác định sức kháng cắt không thoát nước của đất dính mềm yếu ngay tại hiện trường. Đây là nhóm đất dễ bị xáo trộn khi lấy mẫu, nên thí nghiệm trực tiếp trong nền có giá trị thực tế cao.
Với đất sét nhạy, bùn hữu cơ, than bùn hóa, bùn lỏng hoặc đất rất mềm, lấy mẫu nguyên trạng tốt thường khó. Khi đó, Vane Shear Test giúp bổ sung dữ liệu quan trọng để đánh giá cường độ đất nền.
| Tình huống nên dùng | Lý do phù hợp |
|---|---|
| Đất sét mềm, rất mềm | Cần xác định sức chống cắt không thoát nước tại hiện trường. |
| Bùn sét, bùn hữu cơ | Mẫu dễ xáo trộn, thí nghiệm tại chỗ giúp bổ sung dữ liệu đáng tham khảo. |
| Than bùn hóa, đất rất yếu | Có thể hữu ích nhưng cần kiểm soát thao tác và giới hạn thiết bị. |
| Nền đường, nền đắp | Hỗ trợ kiểm tra ổn định nền yếu trước khi xử lý hoặc gia tải. |
| Kè, cảng, công trình ven sông | Giúp đánh giá lớp đất yếu bão hòa nước và rủi ro mất ổn định. |
| Dự án cần xử lý nền | Cung cấp dữ liệu đầu vào cho lựa chọn giải pháp gia cố, quan trắc hoặc kiểm tra sau xử lý. |
Vane Shear Test Đo Chỉ Tiêu Gì?
Chỉ tiêu chính của thí nghiệm cắt cánh là sức chống cắt không thoát nước của đất dính. Đây là thông số quan trọng khi đánh giá ổn định ngắn hạn của nền đất mềm, đặc biệt trong điều kiện nước trong lỗ rỗng chưa kịp thoát ra khi chịu tải.
Ngoài giá trị cường độ ban đầu, thí nghiệm có thể xác định sức chống cắt sau khi đất bị phá hoại hoặc khuấy lại. Từ đó, kỹ sư có thể đánh giá độ nhạy của đất, tức mức suy giảm cường độ sau khi cấu trúc đất bị phá vỡ.
| Chỉ tiêu | Ý nghĩa kỹ thuật |
|---|---|
| Sức chống cắt không thoát nước ban đầu | Phản ánh cường độ của đất dính tại trạng thái gần nguyên vị. |
| Sức chống cắt sau khuấy lại | Cho biết cường độ còn lại sau khi cấu trúc đất bị phá vỡ. |
| Độ nhạy của đất | Hỗ trợ đánh giá mức suy giảm cường độ của đất mềm hoặc đất sét nhạy. |
| Mô men cắt | Là dữ liệu đo trực tiếp dùng để tính sức chống cắt theo cấu hình cánh cắt. |
| Biến đổi theo chiều sâu | Giúp nhận diện lớp đất yếu và chiều dày vùng cần xử lý. |

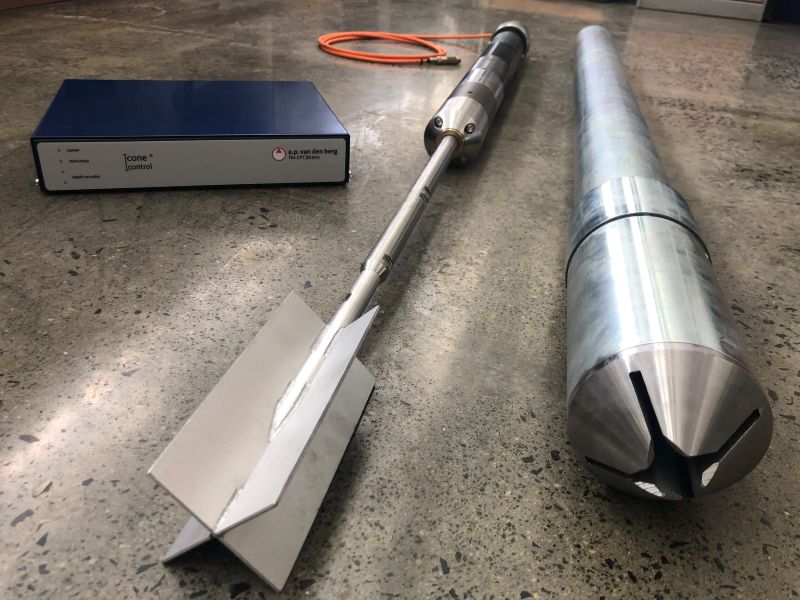

Nguyên Lý Làm Việc Của Cánh Cắt
Cánh cắt thường gồm các bản thép mỏng tạo thành hình chữ thập. Khi cánh được ấn vào đất và quay, khối đất xung quanh bị cắt theo mặt trụ và hai mặt đầu. Mô men xoắn cần thiết để gây phá hoại được ghi lại.
Dựa vào kích thước cánh cắt và mô men lớn nhất, kỹ sư tính được sức chống cắt không thoát nước. Kết quả chỉ có ý nghĩa khi kích thước cánh, tốc độ quay, độ sâu thí nghiệm và điều kiện đất được ghi rõ.

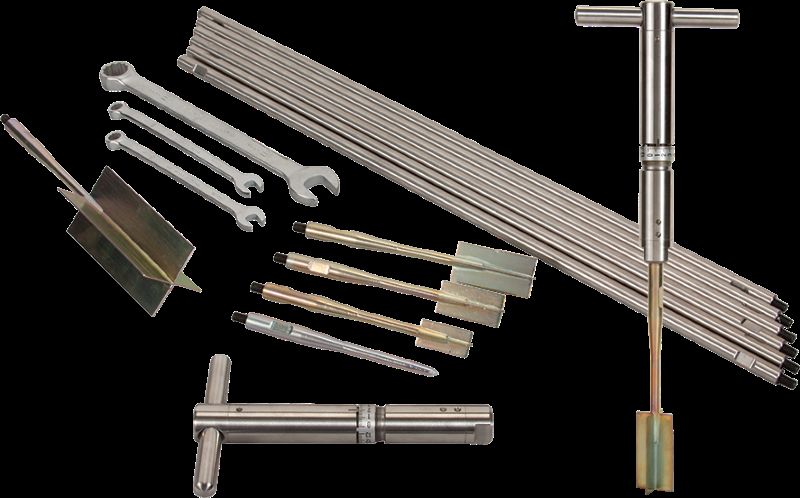

| Bộ phận | Vai trò trong thí nghiệm |
|---|---|
| Cánh cắt | Tác động trực tiếp vào đất và tạo mặt phá hoại cắt. |
| Cần nối | Truyền mô men từ bộ phận tạo xoắn xuống cánh cắt. |
| Bộ đo mô men | Ghi nhận mô men xoắn trong quá trình quay cánh. |
| Thiết bị định vị độ sâu | Xác định đúng cao độ hoặc độ sâu thí nghiệm trong hố khoan/nền đất. |
| Biểu mẫu ghi chép | Lưu mô men, góc quay, độ sâu, đất nền và hiện tượng bất thường. |

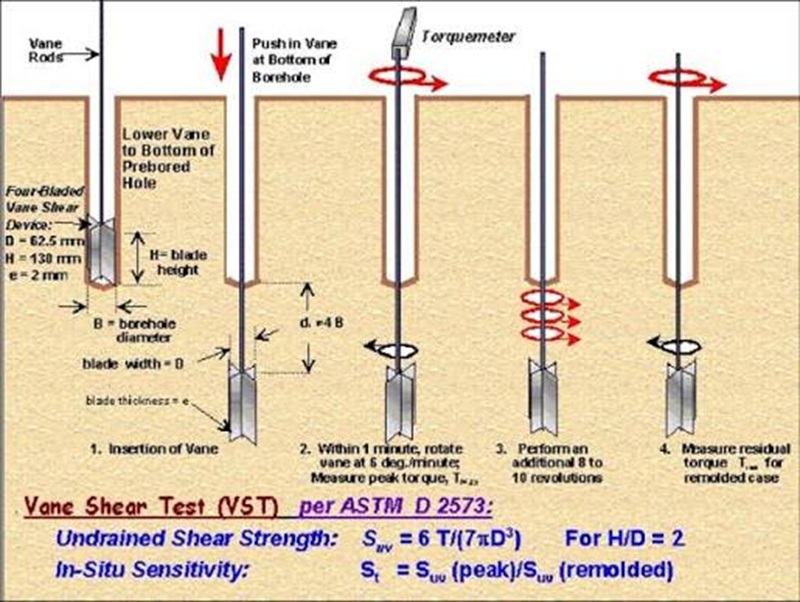

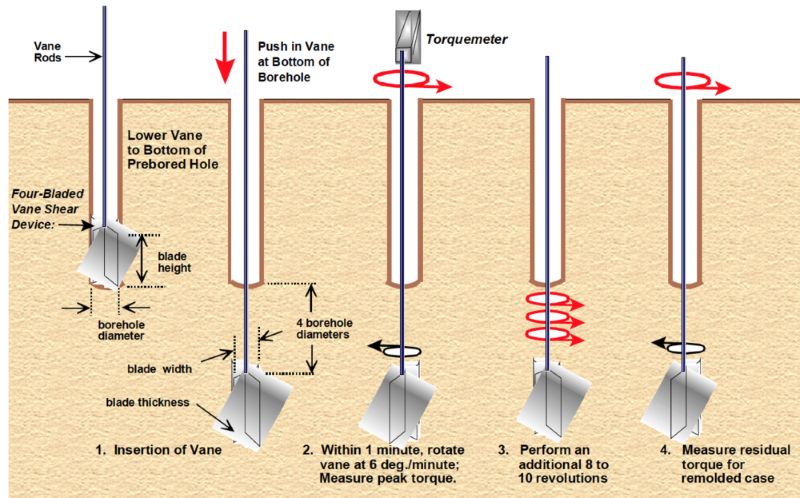

Quy Trình Thí Nghiệm Cắt Cánh Hiện Trường
Quy trình Vane Shear Test cần kiểm soát từ khâu chọn vị trí, đưa cánh vào đất, quay cánh, ghi mô men đến xác định giá trị sau khuấy lại. Nếu thao tác làm xáo trộn đất quá mức trước khi cắt, kết quả có thể không còn đại diện.

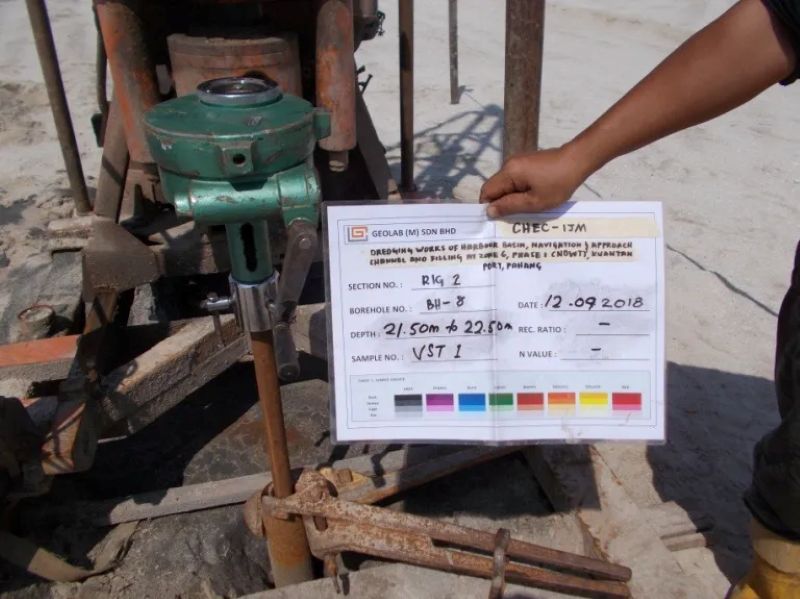

Trong nhiều dự án, thí nghiệm được bố trí cùng hố khoan địa chất. Cách làm này giúp liên kết kết quả cắt cánh với trụ địa tầng, mẫu đất, nước ngầm và các thí nghiệm hiện trường khác.
Bước 1: Xác Định Mục Tiêu Thí Nghiệm
Làm rõ thí nghiệm dùng để đánh giá nền yếu, thiết kế xử lý nền, kiểm tra ổn định hay bổ sung dữ liệu cho hố khoan.
Bước 2: Chọn Vị Trí Và Độ Sâu
Xác định điểm thí nghiệm theo nhiệm vụ khảo sát, trụ địa tầng, lớp đất mềm và yêu cầu của kỹ sư địa kỹ thuật.
Bước 3: Đưa Cánh Cắt Vào Đất
Cánh cắt được ấn đến độ sâu yêu cầu, hạn chế làm xáo trộn đất xung quanh trước khi quay.
Bước 4: Quay Cánh Và Ghi Mô Men
Thiết bị quay cánh theo tốc độ kiểm soát, ghi mô men tăng dần đến khi đất phá hoại.
Bước 5: Xác Định Giá Trị Sau Khuấy Lại
Sau phá hoại, đất có thể được khuấy lại theo quy trình để xác định sức chống cắt sau xáo trộn.
Bước 6: Tính Toán Và Lập Báo Cáo
Kỹ sư tính sức chống cắt không thoát nước, độ nhạy nếu có và đưa kết quả vào báo cáo khảo sát.
Cách Ghi Kết Quả Vane Shear Test
Kết quả cắt cánh không nên chỉ ghi một con số sức kháng. Hồ sơ cần thể hiện vị trí, độ sâu, loại đất, kích thước cánh, mô men đo được, giá trị tính toán và các ghi chú bất thường.
Nếu thí nghiệm thực hiện trong hố khoan, kết quả phải liên kết với trụ địa tầng. Nếu thực hiện độc lập, cần có tọa độ, cao độ hoặc mô tả vị trí đủ rõ để kiểm tra lại.
| Thông tin cần ghi | Lý do cần thiết |
|---|---|
| Mã điểm thí nghiệm | Giúp liên kết kết quả với mặt bằng, hố khoan hoặc tuyến khảo sát. |
| Độ sâu thí nghiệm | Xác định lớp đất được kiểm tra và đưa kết quả vào mặt cắt địa chất. |
| Kích thước cánh cắt | Là cơ sở tính sức chống cắt từ mô men đo được. |
| Mô men lớn nhất | Dữ liệu đầu vào chính để xác định cường độ không thoát nước. |
| Giá trị sau khuấy lại | Dùng để đánh giá độ nhạy nếu nhiệm vụ khảo sát yêu cầu. |
| Ghi chú hiện trường | Cần nêu nếu gặp cát, sỏi, rễ cây, vật cản, mất ổn định hố khoan hoặc đất quá mềm. |
Đất Nào Phù Hợp Với Thí Nghiệm Cắt Cánh?
Vane Shear Test phù hợp nhất với đất dính mềm yếu, đất hạt mịn bão hòa nước, đất sét mềm, bùn sét và các lớp đất có cường độ thấp. Đây là nhóm đất mà thí nghiệm hiện trường có thể bổ sung nhiều thông tin quan trọng.
Phương pháp này không phù hợp để đánh giá đất rời như cát sạch, sỏi, cuội hoặc đất có nhiều hạt lớn. Với các lớp đất đó, CPT, SPT, DCPT hoặc thí nghiệm khác có thể phù hợp hơn tùy mục tiêu khảo sát.
| Loại đất | Mức độ phù hợp |
|---|---|
| Đất sét mềm | Rất phù hợp để xác định sức chống cắt không thoát nước. |
| Bùn sét, bùn hữu cơ | Phù hợp, đặc biệt khi lấy mẫu nguyên trạng khó bảo đảm chất lượng. |
| Than bùn hóa, đất rất yếu | Có thể hữu ích nhưng cần kiểm soát thao tác và giới hạn thiết bị. |
| Đất sét nhạy | Hữu ích khi cần đánh giá cường độ ban đầu và sau khuấy lại. |
| Cát, sỏi, cuội | Không phù hợp vì cơ chế cắt cánh không đại diện cho đất rời. |
| Đất lẫn rễ cây, vật cản | Cần thận trọng vì vật cản có thể làm mô men đo được sai lệch. |
Ứng Dụng Trong Xử Lý Nền Đất Yếu
Trong dự án trên nền đất yếu, cắt cánh giúp xác định cường độ không thoát nước theo chiều sâu. Dữ liệu này hỗ trợ đánh giá ổn định nền đắp, kè, móng nông, nền nhà xưởng hoặc công trình hạ tầng.
Khi dùng cho xử lý nền, kết quả không nên đứng một mình. Cần kết hợp với thí nghiệm cố kết, thí nghiệm nén, CPT/CPTu, SPT, mẫu nguyên dạng và quan trắc lún nếu dự án có rủi ro lớn.
| Bài toán nền yếu | Vane Shear Test hỗ trợ gì? |
|---|---|
| Nền đường trên đất yếu | Đánh giá cường độ không thoát nước và rủi ro mất ổn định ngắn hạn. |
| Kè, bờ sông, bãi cảng | Hỗ trợ kiểm tra lớp bùn sét yếu và ổn định mái dốc. |
| Nhà xưởng, kho bãi | Cung cấp dữ liệu nền mềm phục vụ lựa chọn giải pháp xử lý nền. |
| Gia tải trước, bấc thấm | Hỗ trợ đánh giá cường độ ban đầu và so sánh theo giai đoạn nếu nhiệm vụ yêu cầu. |
| Nền đắp cao | Dữ liệu cường độ giúp kỹ sư kiểm tra ổn định trong điều kiện không thoát nước. |
Vane Shear Test Khác Gì Với SPT?
SPT là thí nghiệm xuyên tiêu chuẩn bằng búa tại đáy hố khoan. Kết quả chính là NSPT và mẫu đất xáo động. Phương pháp này phổ biến trong khảo sát địa chất nhưng có hạn chế với đất dính rất mềm.
Vane Shear Test tập trung vào sức chống cắt không thoát nước của đất dính mềm yếu. Vì vậy, trong nền bùn sét hoặc đất sét mềm, cắt cánh thường cho dữ liệu trực tiếp hơn về cường độ không thoát nước.
| Nội dung so sánh | Khác biệt chính |
|---|---|
| Cơ chế thí nghiệm | SPT đóng ống mẫu bằng búa; cắt cánh quay cánh trong đất để tạo phá hoại cắt. |
| Chỉ tiêu chính | SPT cho NSPT; cắt cánh cho sức chống cắt không thoát nước. |
| Đất phù hợp | SPT dùng rộng hơn; cắt cánh phù hợp nhất với đất dính mềm yếu. |
| Mẫu đất | SPT lấy mẫu xáo động; cắt cánh hiện trường thường không lấy mẫu. |
| Vai trò kỹ thuật | SPT giúp khảo sát tổng quát; cắt cánh bổ sung cường độ đất dính mềm. |
Vane Shear Test Khác Gì Với CPT/CPTu?
CPT là thí nghiệm xuyên tĩnh, ghi sức kháng mũi và ma sát thành theo chiều sâu. CPTu còn đo áp lực nước lỗ rỗng, hữu ích trong đất bão hòa nước và nền yếu.
Vane Shear Test không cho biểu đồ sức kháng liên tục như CPT. Nhưng phương pháp này cho thông tin trực tiếp về sức chống cắt không thoát nước tại điểm thí nghiệm, rất hữu ích khi đánh giá đất dính mềm.
| Nội dung so sánh | Cách hiểu đúng |
|---|---|
| CPT/CPTu | Cho dữ liệu xuyên liên tục, hỗ trợ phân lớp và tương quan địa kỹ thuật. |
| Vane Shear Test | Cho sức chống cắt không thoát nước tại điểm và độ sâu thí nghiệm. |
| Mức độ chi tiết theo chiều sâu | CPT liên tục hơn; cắt cánh thường theo từng độ sâu bố trí. |
| Đất phù hợp | CPT dùng rộng trong đất phù hợp xuyên; cắt cánh tập trung vào đất dính mềm. |
| Cách dùng tốt nhất | Kết hợp CPT/CPTu, cắt cánh, khoan và mẫu để tăng độ tin cậy. |
Thí Nghiệm Cắt Cánh Trong Phòng Có Khác Hiện Trường Không?
Ngoài cắt cánh hiện trường, còn có thí nghiệm cắt cánh trong phòng. TCVN 8725:2012 quy định phương pháp xác định sức chống cắt của đất hạt mịn mềm yếu bằng thí nghiệm cắt cánh ở trong phòng cho lĩnh vực công trình thủy lợi.
Khác biệt quan trọng nằm ở mẫu đất. Thí nghiệm trong phòng phụ thuộc mạnh vào chất lượng lấy mẫu, bảo quản và vận chuyển. Thí nghiệm hiện trường đo trực tiếp trong nền, nên có thể giảm rủi ro xáo trộn mẫu ở đất mềm yếu.
| Loại thí nghiệm | Điểm khác biệt |
|---|---|
| Cắt cánh hiện trường | Thực hiện trực tiếp trong nền đất, phù hợp đánh giá đất dính mềm tại chỗ. |
| Cắt cánh trong phòng | Thực hiện trên mẫu, phụ thuộc chất lượng lấy mẫu và bảo quản mẫu. |
| Dữ liệu hiện trường | Gắn với độ sâu, hố khoan, lớp đất và điều kiện nước ngầm thực tế. |
| Dữ liệu phòng thí nghiệm | Dễ kiểm soát thiết bị hơn nhưng có thể bị ảnh hưởng bởi xáo trộn mẫu. |
| Cách dùng phù hợp | Nên kết hợp nhiều nguồn dữ liệu khi dự án có yêu cầu thiết kế nền móng. |
Khi Nào Cần Kết Hợp Khảo Sát Địa Hình?
Thí nghiệm cắt cánh cho biết cường độ đất tại vị trí và độ sâu nhất định. Tuy nhiên, để đưa dữ liệu vào mặt cắt địa chất, bản vẽ thiết kế hoặc mô hình xử lý nền, điểm thí nghiệm cần có tọa độ và cao độ rõ ràng.
Với dự án tuyến, nền đường, kè, bãi cảng, nhà xưởng hoặc khu đất rộng, Bách Việt United thường khuyến nghị kết hợp khảo sát địa hình. Dữ liệu địa hình giúp liên kết hố khoan, điểm cắt cánh, cao độ mặt đất và phạm vi xử lý nền.
Khuyến nghị: mỗi điểm cắt cánh nên có mã điểm, độ sâu, lớp đất, tọa độ hoặc liên hệ với hố khoan. Nếu hồ sơ dùng cho thiết kế, cần đưa kết quả vào trụ địa tầng và mặt cắt địa chất.
Ưu Điểm Của Thí Nghiệm Cắt Cánh
Ưu điểm lớn nhất của Vane Shear Test là đo trực tiếp sức chống cắt không thoát nước trong đất dính mềm yếu. Phương pháp này giúp bổ sung dữ liệu thực địa khi mẫu đất dễ bị xáo trộn hoặc khó lấy nguyên trạng.
Thí nghiệm cũng có thể thực hiện theo nhiều độ sâu để tạo hồ sơ cường độ theo chiều sâu. Khi kết hợp với hố khoan, kết quả giúp kỹ sư hiểu rõ hơn lớp đất yếu cần xử lý.
| Ưu điểm | Giá trị thực tế |
|---|---|
| Đo trực tiếp trong nền | Liên Hệ Hotline |
| Phù hợp đất yếu | Liên Hệ Hotline |
| Đánh giá độ nhạy | Liên Hệ Hotline |
| Hỗ trợ xử lý nền | Liên Hệ Hotline |
| Kết hợp tốt với khoan | Liên Hệ Hotline |
Hạn Chế Của Vane Shear Test
Vane Shear Test không phù hợp cho mọi loại đất. Với đất rời, đất lẫn sỏi, cát chặt, cuội, đá phong hóa hoặc lớp có nhiều vật cản, cơ chế cắt cánh có thể không đại diện và kết quả dễ sai lệch.
Phương pháp cũng nhạy với thao tác hiện trường. Nếu cánh cắt làm xáo trộn đất trước khi quay, cần nối ma sát lớn, tốc độ quay không kiểm soát hoặc ghi thiếu mô men, kết quả sẽ giảm độ tin cậy.
| Hạn chế | Cách kiểm soát |
|---|---|
| Không phù hợp đất rời | Dùng CPT, SPT, DCPT hoặc thí nghiệm khác nếu địa tầng là cát, sỏi, cuội. |
| Dễ bị vật cản ảnh hưởng | Ghi rõ nếu gặp rễ cây, mảnh vụn, sỏi, vỏ sò, đá hoặc lớp lẫn tạp. |
| Phụ thuộc thao tác | Kiểm soát tốc độ quay, độ sâu, đưa cánh vào đất và ghi số liệu đúng quy trình. |
| Không lấy mẫu đất | Cần khoan, lấy mẫu hoặc thí nghiệm trong phòng để xác nhận loại đất. |
| Không thay thế thiết kế | Kết quả phải được kỹ sư địa kỹ thuật phân tích cùng toàn bộ hồ sơ khảo sát. |
Các Lỗi Thường Gặp Khi Thực Hiện Cắt Cánh
Lỗi thường gặp là đưa cánh vào đất làm xáo trộn quá nhiều trước khi thí nghiệm. Khi đó, cường độ đo được có thể không phản ánh đúng trạng thái gần nguyên vị của lớp đất.
Lỗi khác là không đo hoặc không hiệu chỉnh ma sát cần nối trong trường hợp cần thiết. Nếu ma sát của cần được cộng vào mô men cắt mà không kiểm soát, kết quả có thể bị đánh giá cao.
- Không xác định đúng lớp đất: thí nghiệm vào lớp không phải đất dính mềm sẽ làm kết quả kém đại diện.
- Làm xáo trộn đất trước khi quay: ảnh hưởng trực tiếp đến sức chống cắt ban đầu.
- Không ghi kích thước cánh: thiếu dữ liệu để kiểm tra lại công thức tính.
- Không kiểm soát mô men ma sát: có thể làm kết quả lớn hơn thực tế nếu ma sát cần nối đáng kể.
- Không ghi giá trị sau khuấy lại: thiếu dữ liệu đánh giá độ nhạy khi nhiệm vụ có yêu cầu.
- Diễn giải độc lập: dùng một chỉ tiêu cắt cánh để kết luận nền móng mà không đối chiếu khoan, mẫu và thí nghiệm khác.
Hồ Sơ Kết Quả Nên Có Những Gì?
Một hồ sơ cắt cánh tốt cần đủ để người khác kiểm tra lại vị trí, độ sâu, thiết bị, số liệu đo và cách tính. Nếu chỉ có bảng kết quả cuối cùng mà thiếu thông tin hiện trường, giá trị kiểm chứng sẽ thấp.
Bách Việt United khuyến nghị hồ sơ nên đi kèm trụ địa tầng, bản vẽ vị trí, bảng số liệu gốc, ảnh hiện trường và ghi chú bất thường. Với dự án lớn, nên tổ chức dữ liệu dạng CAD/GIS để quản lý lâu dài.
| Thành phần hồ sơ | Nội dung nên có |
|---|---|
| Sơ đồ vị trí | Thể hiện mã điểm, hố khoan, cao độ hoặc tuyến liên quan. |
| Bảng số liệu gốc | Ghi mô men, độ sâu, kích thước cánh, giá trị ban đầu và sau khuấy lại nếu có. |
| Trụ địa tầng | Liên kết kết quả với lớp đất, mô tả đất và nước ngầm. |
| Biểu đồ theo chiều sâu | Thể hiện sự thay đổi sức chống cắt không thoát nước theo từng lớp đất. |
| Ghi chú kỹ thuật | Nêu thiết bị, phương pháp, giới hạn, hiện tượng bất thường và thí nghiệm bổ sung cần thiết. |
| File bàn giao | PDF, CAD, bảng dữ liệu hoặc hồ sơ số theo phạm vi đã thống nhất. |
Khi Nào Cần Bổ Sung Thí Nghiệm Khác?
Không nên dùng thí nghiệm cắt cánh như dữ liệu duy nhất cho thiết kế nền móng. Với công trình quan trọng, nền đất yếu dày hoặc điều kiện địa tầng phức tạp, cần bổ sung nhiều phương pháp để kiểm tra chéo.
Khoan địa chất giúp xác định địa tầng và lấy mẫu. CPT/CPTu cho dữ liệu liên tục theo chiều sâu. Thí nghiệm trong phòng cung cấp chỉ tiêu cơ lý. Quan trắc giúp kiểm tra diễn biến lún và áp lực nước theo thời gian.
| Tình huống | Phương pháp nên bổ sung |
|---|---|
| Cần xác định loại đất | Khoan, lấy mẫu, mô tả địa tầng và thí nghiệm phân loại. |
| Cần dữ liệu liên tục | CPT hoặc CPTu nếu điều kiện địa tầng và mặt bằng cho phép. |
| Nền yếu dày | Thí nghiệm cố kết, cắt, nén, cắt cánh, CPTu và quan trắc lún. |
| Móng cọc, công trình lớn | Khoan sâu, SPT, CPT, mẫu nguyên dạng và phân tích địa kỹ thuật. |
| Khu vực ven sông, kè | Đo địa hình, khảo sát địa chất, thí nghiệm cắt cánh và kiểm tra ổn định mái. |
Ứng Dụng Scan 3D, UAV Và Dữ Liệu Số
Thí nghiệm cắt cánh cho dữ liệu dưới mặt đất tại một điểm. Trong khi đó, UAV, scan 3D và khảo sát địa hình cung cấp dữ liệu bề mặt, hiện trạng công trình, mái dốc, bờ kè hoặc khu vực thi công.
Với dự án nền yếu, bãi cảng, kè, nhà xưởng hoặc tuyến đường, Hợp Nhất Bách Việt có thể kết hợp scan 3D laser, UAV Mapping, khảo sát địa hình và hồ sơ địa chất để tạo bộ dữ liệu dễ kiểm tra hơn.
| Loại dữ liệu | Vai trò bổ trợ |
|---|---|
| Khảo sát địa hình | Cung cấp cao độ, mặt bằng, tuyến, mặt cắt và vị trí điểm thí nghiệm. |
| UAV Mapping | Ghi nhận hiện trạng khu vực rộng, mái dốc, bãi vật liệu, bờ kè hoặc tuyến công trình. |
| Scan 3D | Lưu hiện trạng 3D công trình, bề mặt, hố đào hoặc khu vực cần kiểm tra biến dạng. |
| CAD/GIS | Tổ chức điểm khoan, điểm cắt cánh, biểu đồ, mặt cắt và lớp dữ liệu bàn giao. |
| Quan trắc | Theo dõi lún, nghiêng, chuyển vị hoặc áp lực nước trong quá trình thi công. |
Chủ Đầu Tư Nên Yêu Cầu Gì?
Khi thuê khảo sát có thí nghiệm cắt cánh, Bạn nên yêu cầu rõ tiêu chuẩn áp dụng, số điểm, độ sâu, thiết bị, cách ghi kết quả và sản phẩm bàn giao. Điều này giúp tránh tình trạng thí nghiệm xong nhưng dữ liệu không đủ dùng cho thiết kế.
Nếu hồ sơ dùng để xử lý nền, thiết kế kè, nền đường hoặc công trình trên đất yếu, cần yêu cầu phần nhận xét kỹ thuật. Báo cáo nên nêu rõ kết quả được dùng ở phạm vi nào và cần bổ sung gì nếu dữ liệu chưa đủ.
- Ghi rõ tiêu chuẩn: ưu tiên TCVN 10184:2021 cho cắt cánh hiện trường trong đất dính.
- Ghi rõ vị trí và độ sâu: mỗi điểm cần liên kết với hố khoan, mặt bằng hoặc mặt cắt.
- Yêu cầu dữ liệu gốc: cần có mô men, kích thước cánh, giá trị ban đầu và sau khuấy lại nếu có.
- Yêu cầu mô tả địa tầng: kết quả phải gắn với lớp đất cụ thể, không chỉ là bảng số rời rạc.
- Yêu cầu giới hạn sử dụng: báo cáo cần nêu rõ điều kiện áp dụng và các điểm cần kiểm chứng.
- Yêu cầu kiến nghị bổ sung: nếu kết quả bất thường, cần đề xuất khoan, CPT, mẫu hoặc thí nghiệm khác.
Bách Việt United Hỗ Trợ Gì?
Hợp Nhất Bách Việt hỗ trợ Bạn từ tư vấn phương án khảo sát, bố trí điểm thí nghiệm, liên kết với hố khoan, khảo sát địa hình, xử lý dữ liệu và chuẩn hóa hồ sơ bàn giao. Tùy dự án, Bách Việt United sẽ đề xuất thí nghiệm cắt cánh như một phần của bộ khảo sát địa kỹ thuật.
Mục tiêu của Bách Việt United là cung cấp dữ liệu đo đạc và địa kỹ thuật rõ ràng, dễ kiểm tra, đúng phạm vi sử dụng. Bách Việt United không tách riêng một chỉ tiêu khỏi bối cảnh địa tầng, nước ngầm, tải trọng công trình và mục tiêu thiết kế.
Tư Vấn Phương Án Thí Nghiệm
Xác định số điểm, độ sâu, lớp đất cần kiểm tra và phương pháp thí nghiệm bổ sung.
Kết Hợp Khoan Địa Chất
Liên kết kết quả cắt cánh với trụ địa tầng, mẫu đất, SPT, CPT và thí nghiệm trong phòng.
Khảo Sát Địa Hình
Đo cao độ, vị trí điểm, mặt cắt và dữ liệu bề mặt phục vụ phân tích địa kỹ thuật.
Chuẩn Hóa Hồ Sơ Số
Bàn giao bảng kết quả, biểu đồ, mặt cắt, CAD/PDF và dữ liệu phục vụ thiết kế.
Căn Cứ Kỹ Thuật Cần Lưu Ý
Với hồ sơ tại Việt Nam, TCVN 10184:2021 là căn cứ chính cho thí nghiệm cắt cánh hiện trường trong đất dính. Nếu thí nghiệm thực hiện trong phòng cho đất hạt mịn mềm yếu của công trình thủy lợi, có thể đối chiếu TCVN 8725:2012.
Với dự án có yếu tố quốc tế, có thể tham khảo ISO 22476-9:2020 về field vane test hoặc ASTM D2573/D2573M cho field vane shear test trong đất hạt mịn bão hòa. Khi áp dụng, cần ghi rõ tiêu chuẩn nào là căn cứ chính của hồ sơ.
| Căn cứ kỹ thuật | Vai trò khi áp dụng |
|---|---|
| TCVN 10184:2021 | Quy định thí nghiệm cắt cánh hiện trường cho đất dính. |
| TCVN 8725:2012 | Quy định thí nghiệm cắt cánh trong phòng cho đất hạt mịn mềm yếu trong công trình thủy lợi. |
| TCVN 9437:2012 | Liên quan khoan thăm dò địa chất công trình khi cắt cánh kết hợp với hố khoan. |
| ISO 22476-9:2020 | Tiêu chuẩn quốc tế về field vane test trong khảo sát địa kỹ thuật. |
| ASTM D2573/D2573M | Tiêu chuẩn quốc tế có thể tham khảo cho field vane shear test trong đất hạt mịn bão hòa. |
| Nhiệm vụ khảo sát | Xác định vị trí, độ sâu, số điểm, thiết bị, sản phẩm và giới hạn sử dụng kết quả. |
Kết Luận
Thí nghiệm cắt cánh Vane Shear Test là phương pháp quan trọng để xác định sức chống cắt không thoát nước của đất dính mềm yếu tại hiện trường. Phương pháp này đặc biệt hữu ích khi đất dễ xáo trộn, khó lấy mẫu nguyên trạng hoặc cần đánh giá nhanh cường độ nền yếu theo chiều sâu.
Tuy nhiên, cắt cánh không thay thế toàn bộ khảo sát địa chất. Để kết quả có giá trị, cần kết hợp với khoan, mẫu đất, SPT, CPT/CPTu, thí nghiệm trong phòng, khảo sát địa hình và phân tích của kỹ sư địa kỹ thuật.
Nếu Bạn cần thí nghiệm cắt cánh, khảo sát địa chất, khảo sát địa hình, xử lý dữ liệu hoặc chuẩn hóa hồ sơ địa kỹ thuật, Hợp Nhất Bách Việt có thể tư vấn phương án phù hợp với nền đất và mục tiêu thiết kế của dự án.
Tài Liệu Tham Khảo
- Bộ Khoa học và Công nghệ. (2021). TCVN 10184:2021 Đất xây dựng – Thí nghiệm cắt cánh hiện trường cho đất dính.
- Bộ Khoa học và Công nghệ. (2012). TCVN 8725:2012 Đất xây dựng công trình thủy lợi – Phương pháp xác định sức chống cắt của đất hạt mịn mềm yếu bằng thí nghiệm cắt cánh ở trong phòng.
- Bộ Khoa học và Công nghệ. (2012). TCVN 9437:2012 Khoan thăm dò địa chất công trình.
- International Organization for Standardization. (2020). ISO 22476-9:2020 Geotechnical investigation and testing – Field testing – Part 9: Field vane test.
- ASTM International. (2018). ASTM D2573/D2573M Standard Test Method for Field Vane Shear Test in Saturated Fine-Grained Soils.
Liên Hệ Tư Vấn Thí Nghiệm Cắt Cánh Vane Shear Test
- CÔNG TY TNHH HỢP NHẤT BÁCH VIỆT
- Mã số thuế: 0315606813
- Địa chỉ: 369/16 Lò Lu, Phường Long Phước, TP Hồ Chí Minh, Việt Nam
- Hotline: +84 903 692 185
- Email: viet@bachvietunited.com
- Website: bachvietunited.com
Tin liên quan khác
