Thí nghiệm CPT xuyên tĩnh dùng mũi côn

Thí Nghiệm CPT Là Gì?

CPT là thí nghiệm xuyên tĩnh, trong đó một mũi côn tiêu chuẩn được ép xuống đất với tốc độ gần như không đổi. Trong quá trình xuyên, thiết bị ghi nhận sức kháng mũi, ma sát thành và đôi khi ghi thêm áp lực nước lỗ rỗng nếu dùng loại piezocone CPTu.

Điểm mạnh của CPT là dữ liệu liên tục theo chiều sâu. Thay vì chỉ có vài điểm thí nghiệm tại một số cao độ, CPT cho biểu đồ biến đổi gần như liên tục, giúp nhận diện địa tầng chi tiết hơn trong nhiều điều kiện đất phù hợp.

Thông Tin Cơ Bản Về TCVN 9352:2012

Tại Việt Nam, tiêu chuẩn thường được viện dẫn cho CPT là TCVN 9352:2012 – Đất xây dựng – Phương pháp thí nghiệm xuyên tĩnh. Theo hệ thống tra cứu của Viện Tiêu chuẩn Chất lượng Việt Nam, tiêu chuẩn này đang ở trạng thái còn hiệu lực.

TCVN 9352:2012 quy định phương pháp thí nghiệm xuyên tĩnh và các kiến nghị sử dụng kết quả trong khảo sát địa chất công trình, phục vụ thiết kế nền móng. Tiêu chuẩn nêu phạm vi sử dụng cho đất dính và đất rời có hàm lượng hạt lớn hơn 10 mm nhỏ hơn 25%.

Vì Sao CPT Quan Trọng Trong Khảo Sát Địa Chất Công Trình?

CPT quan trọng vì cung cấp dữ liệu liên tục và khách quan hơn về sự thay đổi sức kháng của đất theo chiều sâu. Điều này đặc biệt có giá trị tại khu vực địa tầng biến đổi nhanh, nền yếu, đất bão hòa nước hoặc khu vực cần đánh giá độ đồng đều nền đất.

Với dự án nền móng, CPT giúp kỹ sư nhận diện lớp đất chịu lực, lớp yếu, ranh giới lớp đất, độ đồng nhất và các vị trí cần khoan kiểm tra bổ sung. Khi được kết hợp với hố khoan và mẫu đất, CPT giúp mô hình địa chất công trình đáng tin cậy hơn.

CPT Đo Những Chỉ Tiêu Gì?

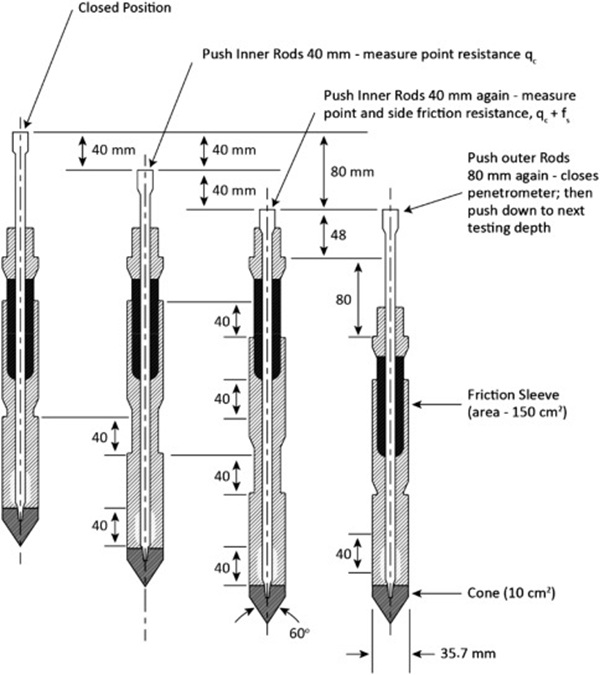

Tùy loại thiết bị, CPT có thể đo sức kháng mũi, ma sát thành và áp lực nước lỗ rỗng. Với CPT cơ học hoặc điện, bộ thông số có thể khác nhau. Với CPTu, dữ liệu áp lực nước lỗ rỗng giúp phân tích đất bão hòa nước và điều kiện thoát nước tốt hơn.

Khi đọc báo cáo, Bạn cần biết thiết bị đo chỉ tiêu nào. Nếu báo cáo chỉ có sức kháng mũi và ma sát thành, cách diễn giải sẽ khác với báo cáo có thêm áp lực nước lỗ rỗng.

CPT Và CPTu Khác Nhau Thế Nào?

CPT thông thường đo sức kháng mũi và ma sát thành. CPTu, còn gọi là piezocone penetration test, đo thêm áp lực nước lỗ rỗng trong quá trình xuyên. Điểm khác biệt này rất quan trọng khi khảo sát nền đất yếu, đất sét bão hòa nước hoặc khu vực cần phân tích điều kiện thoát nước.

Theo ISO 22476-1:2022, tiêu chuẩn quốc tế này bao quát thí nghiệm xuyên côn điện và piezocone cho khảo sát địa kỹ thuật trên bờ và gần bờ. Khi dự án dùng tiêu chuẩn quốc tế, cần ghi rõ loại thiết bị CPT/CPTu và chuẩn áp dụng để tránh nhầm lẫn.

Thiết Bị Thí Nghiệm CPT Gồm Những Gì?

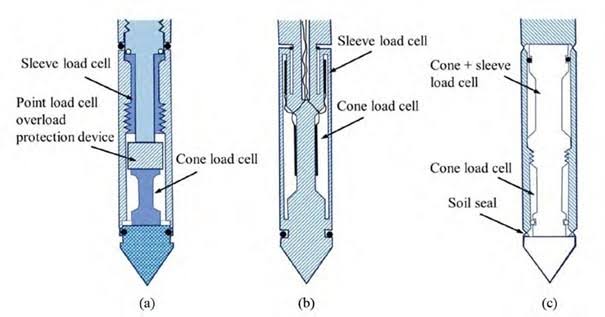

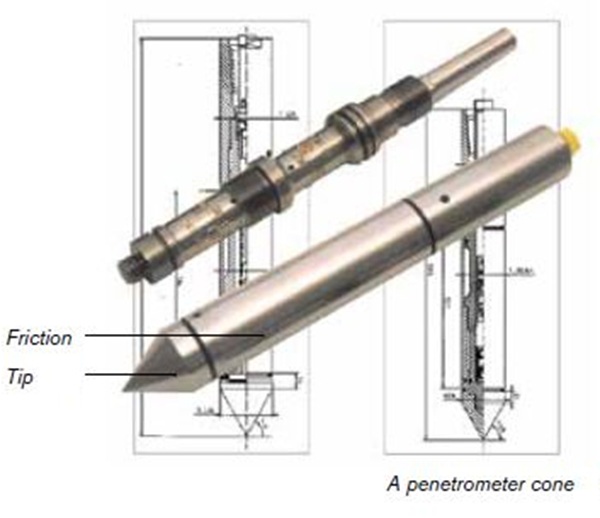

Một hệ thiết bị CPT thường gồm mũi côn, áo ma sát, cần xuyên, hệ ép thủy lực hoặc cơ cấu phản lực, bộ ghi dữ liệu và hệ thống đo chiều sâu. Với CPTu, thiết bị có thêm bộ phận đo áp lực nước lỗ rỗng và yêu cầu bão hòa đầu đo đúng quy trình.

Chất lượng thiết bị ảnh hưởng trực tiếp đến kết quả. Nếu mũi côn không đạt chuẩn, đầu đo trôi tín hiệu, hệ ép không ổn định hoặc dữ liệu không được ghi đúng, biểu đồ CPT có thể sai lệch.

Quy Trình Thí Nghiệm CPT Ngoài Hiện Trường

Quy trình CPT cần được kiểm soát từ khâu chọn vị trí, định vị điểm, chuẩn bị thiết bị, xuyên, ghi dữ liệu đến dừng thí nghiệm. Điểm CPT nên có vị trí, cao độ và mã điểm rõ ràng để đưa vào bản vẽ và mặt cắt địa chất.

Vì CPT không lấy mẫu trực tiếp, kỹ sư cần bố trí hố khoan hoặc điểm lấy mẫu đại diện để kiểm chứng lớp đất. Đây là điểm rất quan trọng khi dùng CPT trong hồ sơ chính thức.

Bước 1: Xác Định Mục Tiêu Thí Nghiệm

Làm rõ CPT dùng để phân lớp đất, đánh giá nền yếu, hỗ trợ móng cọc, khảo sát nền đường hay sàng lọc điểm khoan.

Bước 2: Chọn Và Định Vị Điểm CPT

Đánh dấu điểm thí nghiệm trên mặt bằng, ghi tọa độ, cao độ nếu cần và kiểm tra điều kiện tiếp cận thiết bị.

Bước 3: Kiểm Tra Thiết Bị

Kiểm tra mũi côn, áo ma sát, đầu đo, cần xuyên, hệ ép, bộ ghi dữ liệu và thiết lập thông số thí nghiệm.

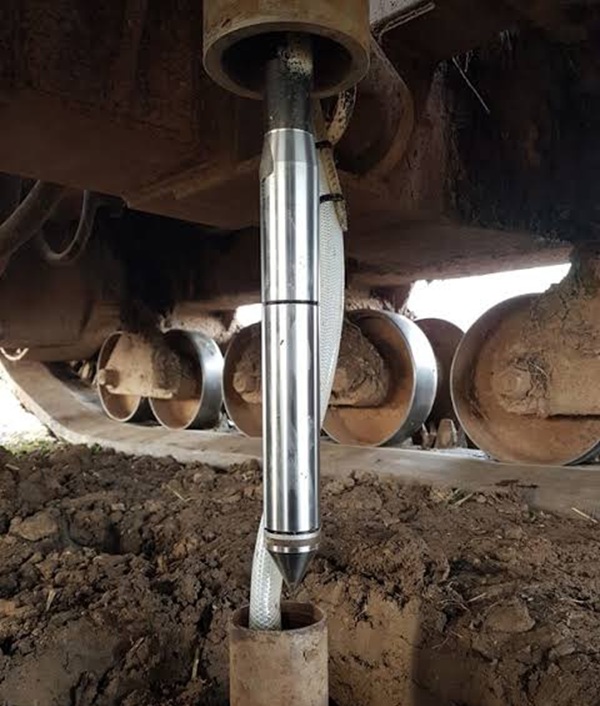

Bước 4: Xuyên Côn Và Ghi Dữ Liệu

Ép mũi côn xuống đất với tốc độ kiểm soát, ghi sức kháng mũi, ma sát thành và thông số khác theo chiều sâu.

Bước 5: Dừng Thí Nghiệm

Dừng khi đạt chiều sâu yêu cầu, gặp lớp không xuyên được, thiết bị đạt giới hạn lực hoặc theo chỉ dẫn nhiệm vụ khảo sát.

Bước 6: Xử Lý Và Trình Bày Kết Quả

Lập biểu đồ CPT, phân lớp đất tương đối, đối chiếu hố khoan và đưa kết quả vào báo cáo địa chất công trình.

Khi Nào Nên Dùng Thí Nghiệm CPT?

CPT phù hợp khi cần dữ liệu liên tục theo chiều sâu, nhất là trong đất dính, đất rời phù hợp điều kiện xuyên và khu vực cần đánh giá biến đổi địa tầng chi tiết. Phương pháp này hữu ích với nền yếu, khu công nghiệp, nhà xưởng, đường, cảng, kè và móng cọc.

Tuy nhiên, CPT không phù hợp trong mọi điều kiện. Nếu đất có nhiều cuội sỏi, đá, vật cản hoặc lớp rất cứng, mũi côn có thể khó xuyên hoặc kết quả bị nhiễu.

CPT Phù Hợp Với Loại Đất Nào?

Theo phạm vi TCVN 9352:2012, thí nghiệm xuyên tĩnh được sử dụng trong đất dính và đất rời có hàm lượng hạt lớn hơn 10 mm nhỏ hơn 25%. Đây là điều kiện quan trọng vì lớp có quá nhiều sỏi, cuội hoặc vật cản có thể làm mũi côn bị lệch, kẹt hoặc dừng sớm.

Với đất mềm, đất sét, cát mịn, cát pha hoặc lớp đất tương đối đồng nhất, CPT thường cho biểu đồ rõ. Với đất có đá phong hóa, cuội sỏi, bê tông, rác xây dựng hoặc lớp lấp phức tạp, cần cân nhắc khoan hoặc đào kiểm tra bổ sung.

Cách Đọc Biểu Đồ CPT

Biểu đồ CPT thường thể hiện sức kháng mũi, ma sát thành và có thể thêm áp lực nước lỗ rỗng theo chiều sâu. Khi đọc biểu đồ, Bạn nên quan sát xu hướng thay đổi, đoạn tăng/giảm đột ngột và sự tương ứng giữa các chỉ tiêu.

Không nên chỉ nhìn một đường biểu đồ rồi kết luận đất tốt hay xấu. Cần đối chiếu với hố khoan, mẫu đất, nước ngầm, dữ liệu SPT, thí nghiệm trong phòng và mặt cắt địa chất.

CPT Có Lấy Mẫu Đất Không?

CPT thông thường không lấy mẫu đất. Đây là điểm khác biệt lớn so với khoan địa chất hoặc thí nghiệm SPT. CPT cho dữ liệu sức kháng rất tốt theo chiều sâu, nhưng không cung cấp mẫu để quan sát trực tiếp màu sắc, thành phần hạt, trạng thái và thí nghiệm cơ lý trong phòng.

Vì vậy, trong hồ sơ khảo sát chính thức, CPT thường cần kết hợp với hố khoan. Hố khoan cung cấp mẫu và mô tả địa tầng, còn CPT cung cấp dữ liệu liên tục để nội suy và kiểm tra sự thay đổi giữa các điểm.

CPT Khác Gì Với SPT?

SPT là thí nghiệm xuyên tiêu chuẩn bằng búa trong hố khoan, còn CPT là xuyên tĩnh bằng lực ép liên tục. SPT có mẫu xáo động, dữ liệu rời rạc theo từng độ sâu. CPT không lấy mẫu nhưng có biểu đồ liên tục.

Hai phương pháp này không loại trừ nhau. Trong nhiều dự án, kết hợp CPT và SPT giúp mô hình địa chất tốt hơn: SPT giúp kiểm tra tại hố khoan và lấy mẫu, CPT giúp làm rõ biến đổi theo chiều sâu và giữa các vị trí.

CPT Khác Gì Với DCPT?

DCPT là xuyên côn động, dùng búa rơi để đóng mũi côn xuống đất. CPT là xuyên côn tĩnh, dùng hệ ép để đẩy mũi côn xuống đất. Do cơ chế năng lượng khác nhau, kết quả và phạm vi sử dụng cũng khác nhau.

DCPT thường phù hợp kiểm tra nhanh nền nông, nền đường, lớp móng hoặc lớp đắp. CPT phù hợp hơn khi cần dữ liệu địa kỹ thuật liên tục theo chiều sâu để phục vụ khảo sát nền móng.

CPT Và Khảo Sát Địa Hình

CPT cần được gắn với tọa độ, cao độ và mặt bằng dự án. Nếu điểm CPT không có vị trí rõ ràng, biểu đồ xuyên sẽ khó đưa vào mặt cắt địa chất, hồ sơ thiết kế hoặc dữ liệu quản lý công trình.

Với dự án tuyến, khu công nghiệp, nhà xưởng, cảng, kè hoặc khu đất san lấp, Bách Việt United thường khuyến nghị kết hợp khảo sát địa hình để xác định mặt bằng, cao độ, tuyến, mặt cắt và vị trí điểm CPT.

Ứng Dụng CPT Trong Thiết Kế Móng Cọc

CPT thường được dùng trong các tương quan địa kỹ thuật để hỗ trợ đánh giá sức kháng cọc, lớp chịu lực và chiều sâu mũi cọc. Vì dữ liệu liên tục, CPT giúp nhìn rõ lớp đất có sức kháng cao và sự biến đổi của nền theo chiều sâu.

Tuy nhiên, việc dùng CPT để tính toán móng cọc cần do kỹ sư địa kỹ thuật thực hiện. Không nên lấy biểu đồ CPT và tự suy diễn sức chịu tải nếu không xét loại đất, hệ số hiệu chỉnh, tiêu chuẩn thiết kế, hố khoan, mẫu đất và điều kiện thi công cọc.

Ứng Dụng CPT Trong Nền Đất Yếu

Trong nền đất yếu, CPT và đặc biệt là CPTu có thể giúp xác định chiều dày lớp yếu, biến đổi sức kháng, áp lực nước lỗ rỗng và ranh giới các lớp đất mềm. Đây là dữ liệu hữu ích khi thiết kế xử lý nền, nền đường, bấc thấm, gia tải, móng cọc hoặc công trình trên đất bão hòa nước.

Dù vậy, nền đất yếu cần được đánh giá bằng nhiều nguồn dữ liệu. CPT nên kết hợp với mẫu nguyên dạng, thí nghiệm cố kết, cắt, nén, cắt cánh hiện trường và quan trắc lún nếu công trình có rủi ro lớn.

Ưu Điểm Của Thí Nghiệm CPT

CPT có ưu điểm lớn ở tốc độ thí nghiệm, dữ liệu liên tục và khả năng nhận diện địa tầng chi tiết. Khi điều kiện đất phù hợp, CPT giúp tăng mật độ thông tin mà không cần khoan quá nhiều điểm.

Đối với chủ đầu tư, CPT giúp kiểm tra nhanh sự thay đổi nền đất và hỗ trợ quyết định vị trí cần khoan, lấy mẫu hoặc thí nghiệm bổ sung. Đây là cách tối ưu khi dự án cần dữ liệu đủ sâu nhưng vẫn kiểm soát chi phí khảo sát.

Hạn Chế Của Thí Nghiệm CPT

CPT không phải phương pháp thay thế toàn bộ khảo sát địa chất. Hạn chế lớn nhất là không lấy mẫu trực tiếp. Nếu không có hố khoan đối chứng, việc phân loại đất chỉ dựa trên biểu đồ CPT có thể thiếu chắc chắn.

Ngoài ra, CPT không phù hợp trong nền có nhiều cuội sỏi, đá, vật cản, bê tông, rác xây dựng hoặc lớp quá cứng. Khi mũi côn gặp điều kiện này, thí nghiệm có thể dừng sớm hoặc dữ liệu bị nhiễu.

Các Lỗi Thường Gặp Khi Thực Hiện CPT

Thí nghiệm CPT yêu cầu thiết bị và quy trình ổn định. Nếu thao tác hiện trường không đúng, kết quả biểu đồ có thể đẹp nhưng không phản ánh đúng nền đất.

Lỗi thường gặp là không ghi rõ loại thiết bị, không có tọa độ điểm CPT, không kiểm tra tín hiệu ban đầu, không nêu lý do dừng thí nghiệm, hoặc dùng kết quả CPT để kết luận địa tầng mà không có hố khoan đối chứng.

• Không mô tả thiết bị: thiếu thông tin mũi côn, áo ma sát, đầu đo và tiêu chuẩn áp dụng.
• Không định vị điểm CPT: biểu đồ không gắn với mặt bằng, cao độ hoặc mặt cắt địa chất.
• Không kiểm tra điều kiện xuyên: gặp vật cản, đá, cuội sỏi nhưng không ghi chú đầy đủ.
• Không có hố khoan đối chứng: gây khó khăn khi phân loại đất và xác nhận địa tầng.
• Diễn giải máy móc: áp dụng tương quan chung mà không xét loại đất, nước ngầm và điều kiện địa phương.
• Không nêu giới hạn sử dụng: báo cáo thiếu phần cảnh báo phạm vi áp dụng của kết quả CPT.

Hồ Sơ Kết Quả CPT Nên Có Gì?

Hồ sơ CPT nên có dữ liệu gốc, biểu đồ, sơ đồ vị trí, mô tả thiết bị, điều kiện hiện trường và nhận xét kỹ thuật. Nếu kết quả được dùng trong thiết kế, cần có phần đối chiếu với hố khoan và dữ liệu thí nghiệm khác.

Với dự án lớn, Bách Việt United khuyến nghị đưa điểm CPT vào bản vẽ CAD hoặc GIS. Việc này giúp quản lý dữ liệu khảo sát tốt hơn, nhất là khi có nhiều hố khoan, điểm SPT, điểm CPT và điểm quan trắc.

Khi Nào Cần Bổ Sung Khoan, SPT Hoặc Thí Nghiệm Trong Phòng?

CPT cần được bổ sung bằng phương pháp khác khi công trình quan trọng, nền đất phức tạp, dữ liệu biểu đồ có dấu hiệu bất thường hoặc cần chỉ tiêu cơ lý chính thức. Điều này đặc biệt cần thiết với móng cọc, tầng hầm, nền đất yếu, nhà cao tầng và công trình hạ tầng có tải trọng lớn.

Khoan giúp lấy mẫu và mô tả địa tầng. SPT cung cấp số búa trong hố khoan. Thí nghiệm trong phòng xác định chỉ tiêu cơ lý. Các dữ liệu này bổ sung cho CPT để tạo bức tranh địa kỹ thuật đầy đủ hơn.

CPT, UAV, Scan 3D Và Dữ Liệu Công Trình

CPT cho dữ liệu dưới mặt đất, còn UAV, scan 3D và khảo sát địa hình cho dữ liệu bề mặt. Khi kết hợp đúng, Bạn có thể quản lý tốt hơn mối quan hệ giữa địa tầng, địa hình, mặt bằng công trình và khu vực cần xử lý nền.

Với nhà xưởng, khu công nghiệp, cảng, kè, nền đường hoặc dự án cải tạo, Hợp Nhất Bách Việt có thể kết hợp scan 3D laser, UAV Mapping, khảo sát địa hình và dữ liệu CPT để lập bộ hồ sơ hiện trạng đầy đủ hơn.

Chủ Đầu Tư Nên Yêu Cầu Gì Khi Thuê Thí Nghiệm CPT?

Nếu Bạn thuê thí nghiệm CPT, điều quan trọng là xác định rõ mục tiêu sử dụng. CPT để khảo sát sơ bộ khác CPT để phục vụ thiết kế móng cọc hoặc xử lý nền đất yếu.

Hợp đồng hoặc nhiệm vụ khảo sát nên ghi rõ tiêu chuẩn áp dụng, số điểm, chiều sâu, loại thiết bị, sản phẩm bàn giao, yêu cầu đối chiếu hố khoan và giới hạn sử dụng kết quả.

BVU Hỗ Trợ Gì Với CPT Và Khảo Sát Địa Kỹ Thuật?

Hợp Nhất Bách Việt hỗ trợ Bạn từ bước tư vấn phương án khảo sát, định vị điểm CPT, kết hợp khoan – SPT – CPT, khảo sát địa hình, UAV Mapping, scan 3D đến chuẩn hóa dữ liệu CAD/GIS. Tùy quy mô dự án, Bách Việt United sẽ đề xuất cách dùng CPT đúng mục tiêu, tránh lạm dụng kết quả vượt quá phạm vi kỹ thuật.

Căn Cứ Kỹ Thuật Cần Lưu Ý Khi Áp Dụng CPT

Đến thời điểm hiện tại, TCVN 9352:2012 vẫn là tiêu chuẩn Việt Nam quan trọng về phương pháp thí nghiệm xuyên tĩnh. Với dự án có yếu tố quốc tế hoặc yêu cầu CPTu, có thể đối chiếu thêm ISO 22476-1:2022 về thí nghiệm xuyên côn điện và piezocone.

Nếu hồ sơ có SPT, khoan thăm dò hoặc thiết kế nền móng, cần đối chiếu thêm các tiêu chuẩn tương ứng. Không nên dùng một tiêu chuẩn CPT để thay thế toàn bộ hệ thống khảo sát địa chất công trình.

Kết Luận

Thí nghiệm CPT là phương pháp xuyên tĩnh có giá trị lớn trong khảo sát địa chất công trình. Phương pháp này cung cấp dữ liệu liên tục theo chiều sâu, giúp phân lớp đất, phát hiện nền yếu, đánh giá độ đồng đều và hỗ trợ phân tích nền móng.

Tuy nhiên, CPT không lấy mẫu trực tiếp và không thay thế toàn bộ khoan địa chất, SPT, thí nghiệm trong phòng hoặc thiết kế địa kỹ thuật. Để sử dụng đúng, Bạn cần xác định tiêu chuẩn áp dụng, loại thiết bị, vị trí điểm, dữ liệu gốc, biểu đồ, đối chiếu hố khoan và giới hạn sử dụng.

Nếu Bạn cần thí nghiệm CPT, khảo sát địa chất, định vị điểm khảo sát, khảo sát địa hình, scan 3D, UAV Mapping hoặc chuẩn hóa hồ sơ CAD/GIS, hãy liên hệ Hợp Nhất Bách Việt để được tư vấn phương án phù hợp với công trình và điều kiện nền đất.

Tài Liệu Tham Khảo

• Bộ Khoa học và Công nghệ. (2012). TCVN 9352:2012 Đất xây dựng – Phương pháp thí nghiệm xuyên tĩnh.
• Viện Tiêu chuẩn Chất lượng Việt Nam. (2026). Thông tin tra cứu TCVN 9352:2012.
• International Organization for Standardization. (2022). ISO 22476-1:2022 Geotechnical investigation and testing – Field testing – Part 1: Electrical cone and piezocone penetration test.
• Bộ Khoa học và Công nghệ. (2012). TCVN 9351:2012 Đất xây dựng – Phương pháp thí nghiệm hiện trường – Thí nghiệm xuyên tiêu chuẩn (SPT).
• Bộ Khoa học và Công nghệ. (2012). TCVN 9437:2012 Khoan thăm dò địa chất công trình.
• Bộ Xây dựng. (2012). TCVN 9363:2012 Nhà cao tầng – Công tác khảo sát địa kỹ thuật.
