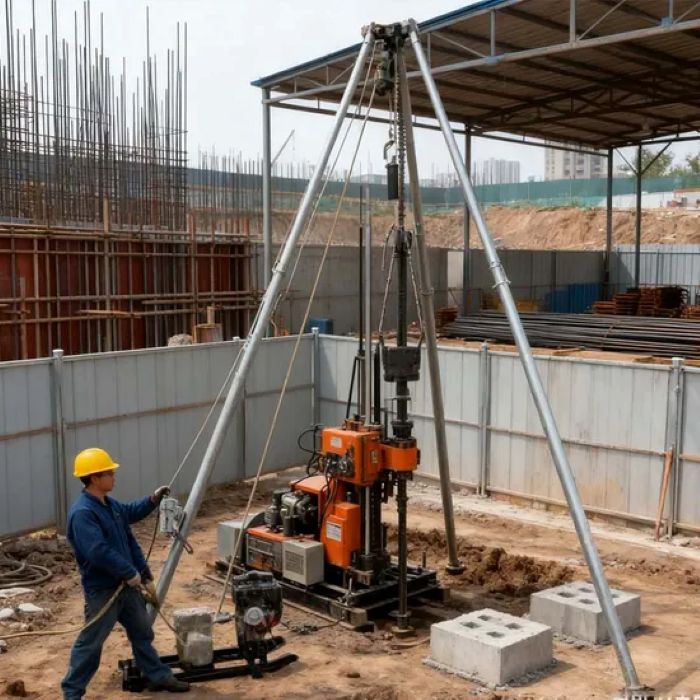

Thí Nghiệm SPT Là Gì?
SPT là viết tắt của Standard Penetration Test, tiếng Việt thường gọi là thí nghiệm xuyên tiêu chuẩn. Đây là phương pháp thí nghiệm hiện trường được thực hiện tại đáy hố khoan bằng cách dùng búa tiêu chuẩn đóng ống mẫu xuyên vào đất. Số búa ghi nhận trong quá trình đóng mẫu được dùng để xác định sức kháng xuyên tiêu chuẩn của đất.
Theo TCVN 9351:2012, thí nghiệm SPT thuộc nhóm phương pháp thí nghiệm hiện trường cho đất xây dựng. Đất chứa trong ống mẫu sau khi xuyên được quan sát, mô tả, bảo quản và thí nghiệm như mẫu đất xáo động. Chỉ số NSPT được hiểu là số búa cần thiết để đóng mũi xuyên vào đất nguyên trạng 30 cm theo quy cách thiết bị và phương pháp thí nghiệm quy định.
Hiểu ngắn gọn: Thí nghiệm SPT vừa giúp lấy mẫu đất trong hố khoan, vừa giúp ghi nhận sức kháng xuyên của đất. Đây là một chỉ dấu quan trọng để đánh giá địa tầng, nhưng phải được kiểm tra cùng các dữ liệu khảo sát khác trước khi đưa vào thiết kế.
Có thể bạn quan tâm
Vì Sao Thí Nghiệm SPT Quan Trọng Trong Khảo Sát Địa Chất?
Trong khảo sát địa chất công trình, hố khoan cho biết địa tầng và mẫu đất, còn SPT cho thêm thông tin về sức kháng xuyên tại các độ sâu nhất định. Dữ liệu này giúp kỹ sư nhận biết đất rời chặt hay rời, đất dính mềm hay cứng, lớp yếu nằm ở đâu, lớp chịu lực bắt đầu từ độ sâu nào và địa tầng có biến đổi bất thường hay không.
Với công trình có nền đất phức tạp, việc chỉ mô tả mẫu bằng mắt thường là chưa đủ. SPT cung cấp một trị số thực địa có thể dùng để đối chiếu với mô tả địa tầng, kết quả thí nghiệm trong phòng và kinh nghiệm thiết kế nền móng. Bách Việt United thường xem SPT là một phần của bộ dữ liệu tổng hợp, không tách rời hố khoan, mẫu, nước ngầm và mặt cắt địa chất.
| Vai trò của SPT | Ý nghĩa thực tế |
|---|---|
| Đánh giá sức kháng xuyên | Cho biết đất tại độ sâu thí nghiệm chống lại sự xuyên của ống mẫu như thế nào. |
| Hỗ trợ phân chia địa tầng | Giúp nhận diện sự thay đổi giữa lớp đất mềm, đất chặt, lớp cát, sét, bùn yếu hoặc lớp chuyển tiếp. |
| Cung cấp mẫu xáo động | Mẫu trong ống SPT có thể dùng để mô tả, phân loại và thực hiện một số thí nghiệm cơ bản. |
| Tham khảo thiết kế nền móng | Chỉ số NSPT thường được dùng trong tương quan địa kỹ thuật khi đánh giá nền đất và móng cọc. |
| Kiểm tra bất thường địa chất | Sự thay đổi đột ngột của NSPT có thể gợi ý lớp đất yếu, lớp cứng, vật cản, cuội sỏi hoặc đá phong hóa. |
TCVN 9351:2012 Quy Định Gì Về Thí Nghiệm SPT?
TCVN 9351:2012 có tên đầy đủ là Đất xây dựng – Phương pháp thí nghiệm hiện trường – Thí nghiệm xuyên tiêu chuẩn (SPT). Tiêu chuẩn này được chuyển đổi từ TCXD 226:1999, do Viện Khoa học Công nghệ Xây dựng biên soạn, Bộ Xây dựng đề nghị, cơ quan tiêu chuẩn thẩm định và Bộ Khoa học và Công nghệ công bố.
Về phạm vi sử dụng, thí nghiệm SPT được khuyến nghị trong khảo sát địa chất công trình khi địa tầng phức tạp, có sự phân bố luân phiên giữa đất dính và đất rời, hoặc khu vực gồm chủ yếu các lớp đất rời với độ chặt và thành phần hạt khác nhau. Khối lượng thí nghiệm cụ thể cần xác định theo nhiệm vụ khảo sát, loại công trình, mức độ phức tạp địa chất và tiêu chuẩn liên quan.
| Nội dung | Thông tin cần nắm |
|---|---|
| Số hiệu tiêu chuẩn | TCVN 9351:2012. |
| Tên tiếng Việt | Đất xây dựng – Phương pháp thí nghiệm hiện trường – Thí nghiệm xuyên tiêu chuẩn. |
| Tên tiếng Anh | Soils – Field testing method – Standard penetration test. |
| Nguồn gốc chuyển đổi | Được chuyển đổi từ TCXD 226:1999. |
| Sản phẩm chính | Chỉ số NSPT, mẫu đất xáo động, mô tả địa tầng và dữ liệu phục vụ đánh giá địa kỹ thuật. |
Chỉ Số NSPT Là Gì?
Chỉ số NSPT là trị số sức kháng xuyên tiêu chuẩn. Về nguyên tắc, đây là số búa cần thiết để đóng mũi xuyên vào đất nguyên trạng 30 cm sau đoạn đóng ban đầu theo quy định của tiêu chuẩn. Trị số này được ghi trong nhật ký hố khoan theo từng độ sâu thí nghiệm.
Trong hồ sơ địa chất, NSPT thường được dùng để mô tả tương đối trạng thái của đất. Với đất rời như cát, NSPT có thể liên hệ với độ chặt tương đối; với đất dính, có thể tham khảo trạng thái mềm, dẻo, cứng. Tuy nhiên, việc diễn giải phải thận trọng vì kết quả chịu ảnh hưởng bởi thiết bị, thao tác, năng lượng búa, đường kính hố khoan, mực nước ngầm, loại đất và hiệu chỉnh sử dụng.
Lưu ý: Không nên đọc NSPT như một kết luận độc lập. Một lớp đất có NSPT cao chưa chắc luôn tốt nếu có cuội sỏi, đá phong hóa, vật cản hoặc sai quy trình. Một lớp đất có NSPT thấp cũng cần kiểm tra cùng mẫu, địa tầng, nước ngầm và thí nghiệm cơ lý.

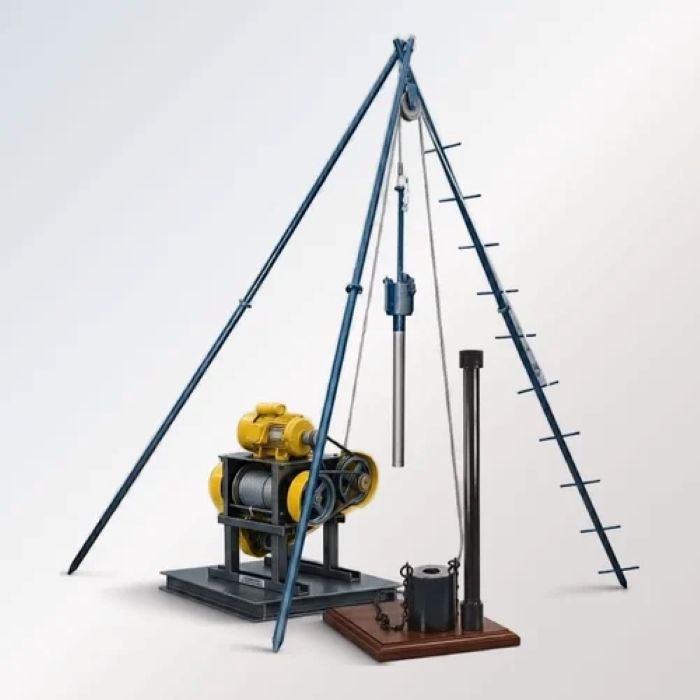

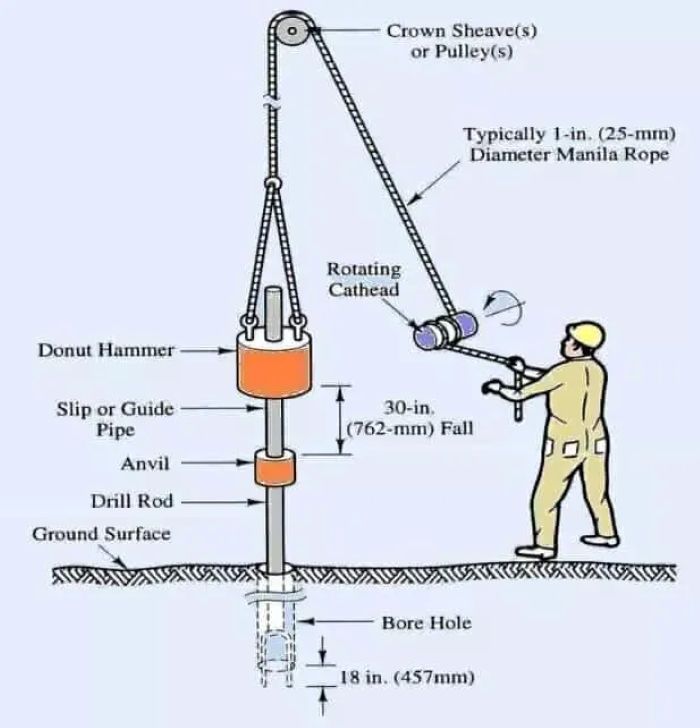

Thiết Bị Dùng Trong Thí Nghiệm SPT
Thiết bị SPT phải phù hợp với tiêu chuẩn áp dụng và điều kiện hiện trường. Trong một bộ thí nghiệm SPT thường có hố khoan, cần khoan, ống mẫu chẻ, búa đóng, hệ thống dẫn hướng, thiết bị đo chiều sâu và dụng cụ bảo quản mẫu. Nếu thiết bị không đồng bộ hoặc thao tác không đúng, chỉ số NSPT có thể bị sai lệch đáng kể.
| Bộ phận thiết bị | Vai trò trong thí nghiệm |
|---|---|
| Hố khoan | Là vị trí đưa ống mẫu xuống đáy hố để thực hiện thí nghiệm tại độ sâu cần kiểm tra. |

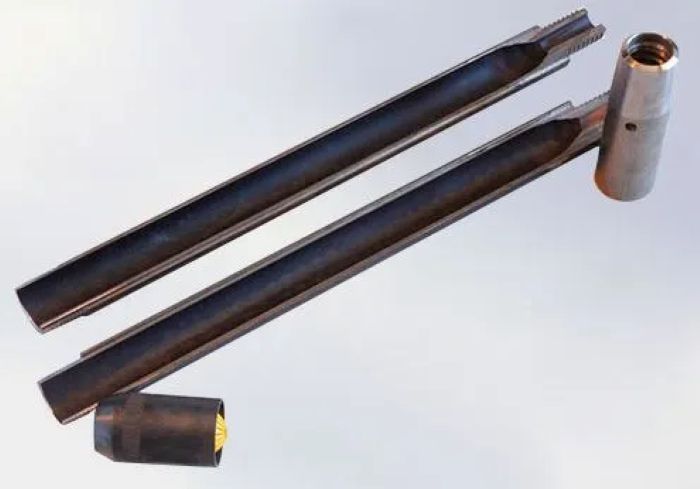

| Ống mẫu chẻ | Dùng để xuyên vào đất, thu mẫu đất xáo động và tạo điều kiện mô tả, phân loại mẫu. |
| Búa đóng | Tạo năng lượng đóng ống mẫu xuống đất theo quy trình tiêu chuẩn. |
| Cần khoan và đầu nối | Truyền năng lượng từ búa đến ống mẫu, bảo đảm ống mẫu đi đúng hướng trong hố khoan. |
| Dụng cụ bảo quản mẫu | Giúp ghi nhãn, bảo vệ và vận chuyển mẫu đất sau khi lấy lên từ ống mẫu. |
Quy Trình Thí Nghiệm SPT Ngoài Hiện Trường
Quy trình SPT cần được tổ chức đồng bộ với công tác khoan thăm dò. Trước khi thí nghiệm, đáy hố khoan phải được chuẩn bị đúng độ sâu, hạn chế đất rơi lấp hoặc xáo trộn quá mức. Sau đó ống mẫu được đưa xuống đáy hố và tiến hành đóng búa theo quy trình.
Bước 1: Kiểm Tra Nhiệm Vụ Khảo Sát
Xác định độ sâu cần thí nghiệm, khoảng cách giữa các điểm SPT, yêu cầu lấy mẫu, tiêu chuẩn áp dụng và mục tiêu thiết kế.
Bước 2: Khoan Đến Độ Sâu Thí Nghiệm
Thi công hố khoan đến cao độ hoặc độ sâu cần kiểm tra, bảo đảm hố khoan ổn định và đáy hố không bị xáo trộn bất thường.
Bước 3: Đưa Ống Mẫu Xuống Đáy Hố
Lắp ống mẫu, cần khoan, đầu nối và đưa tổ hợp thiết bị xuống đáy hố khoan theo quy trình hiện trường.

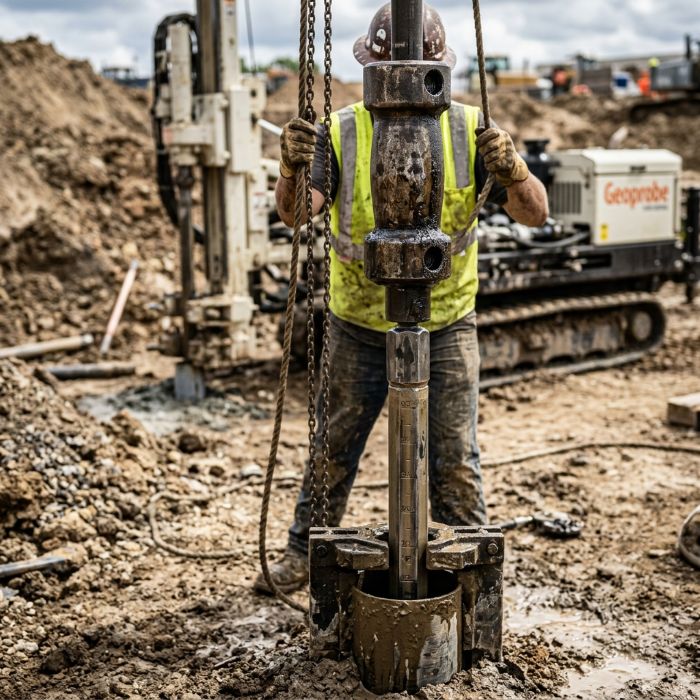

Bước 4: Đóng Búa Và Ghi Số Búa
Đóng ống mẫu theo từng đoạn quy định, ghi số búa tương ứng, nhận diện trường hợp xuyên khó, xuyên nhanh hoặc gặp vật cản.
Bước 5: Lấy Mẫu Và Mô Tả Mẫu
Đưa ống mẫu lên, lấy mẫu đất, mô tả màu sắc, trạng thái, thành phần, độ ẩm, lẫn sỏi/cát/sét và ghi nhãn mẫu đầy đủ.
Bước 6: Ghi Nhật Ký Và Tiếp Tục Hố Khoan
Ghi NSPT, độ sâu, mẫu, nước ngầm, hiện tượng bất thường; sau đó tiếp tục khoan đến độ sâu thí nghiệm kế tiếp.
Cách Ghi Kết Quả SPT Trong Nhật Ký Khoan
Kết quả SPT phải được ghi rõ ràng trong nhật ký hiện trường. Một dòng số búa không đủ để kiểm tra chất lượng nếu thiếu độ sâu, mẫu, mô tả đất, tình trạng hố khoan, mực nước ngầm và hiện tượng đặc biệt. Nhật ký càng chi tiết, báo cáo địa chất càng dễ kiểm tra và giải trình.
| Thông tin cần ghi | Lý do cần thiết |
|---|---|
| Độ sâu thí nghiệm | Giúp gắn kết quả SPT với lớp đất cụ thể trên trụ địa tầng và mặt cắt địa chất. |
| Số búa từng đoạn | Cho phép kiểm tra cách tính NSPT và phát hiện trường hợp xuyên bất thường. |
| Mô tả mẫu đất | Giúp đối chiếu chỉ số NSPT với loại đất, trạng thái, màu sắc, thành phần và độ ẩm. |
| Mực nước ngầm | Ảnh hưởng đến đất rời, hố khoan, xử lý mẫu và cách diễn giải một số kết quả. |
| Hiện tượng bất thường | Cần ghi rõ nếu gặp cuội sỏi, đá, vật cản, mất mẫu, sập thành hố hoặc không xuyên đủ chiều sâu. |
Khi Nào Nên Thực Hiện Thí Nghiệm SPT?
SPT nên được xem xét khi khảo sát địa chất công trình cần dữ liệu sức kháng xuyên trong hố khoan. Đặc biệt, thí nghiệm này phù hợp trong điều kiện địa tầng phức tạp, đất dính và đất rời xen kẹp, hoặc khu vực đất rời có độ chặt và thành phần hạt thay đổi theo chiều sâu.
Với công trình nhà ở, nhà xưởng, cầu, đường, cảng, kè, công trình ngầm hoặc dự án cần thiết kế nền móng nghiêm túc, SPT thường được bố trí theo độ sâu trong các hố khoan đại diện. Tuy nhiên, vị trí và số lượng thí nghiệm phải do kỹ sư địa chất – địa kỹ thuật xác định theo nhiệm vụ khảo sát, không nên làm theo mẫu cứng cho mọi công trình.
| Tình huống nên dùng SPT | Lý do phù hợp |
|---|---|
| Nền đất phân lớp phức tạp | SPT giúp kiểm tra sự thay đổi sức kháng xuyên giữa các lớp đất khác nhau. |
| Công trình cần dữ liệu móng | Kết quả hỗ trợ đánh giá nền đất, móng nông, móng cọc và lớp chịu lực. |
| Khu vực nhiều lớp đất rời | NSPT có giá trị tham khảo khi đánh giá độ chặt tương đối của cát, cát pha hoặc đất rời. |
| Cần mẫu đất trong hố khoan | Ống mẫu SPT thu mẫu xáo động để mô tả và phân loại đất tại độ sâu thí nghiệm. |
| Cần kiểm tra lớp yếu/lớp cứng | Sự thay đổi NSPT giúp phát hiện địa tầng bất thường để xem xét khoan hoặc thí nghiệm bổ sung. |
SPT Phù Hợp Với Loại Đất Nào?
SPT có thể dùng trong nhiều loại đất, nhưng mức độ tin cậy và cách diễn giải khác nhau. Với đất rời, SPT thường được dùng để tham khảo độ chặt, sức kháng xuyên và các tương quan địa kỹ thuật. Với đất dính, có thể tham khảo trạng thái đất nhưng phải thận trọng hơn. Với đất có sỏi, cuội, đá phong hóa hoặc vật cản, kết quả có thể bị ảnh hưởng lớn.
| Loại đất/địa tầng | Lưu ý khi dùng SPT |
|---|---|
| Cát, cát pha, đất rời | SPT thường hữu ích để đánh giá độ chặt tương đối và sự thay đổi sức kháng xuyên theo chiều sâu. |
| Sét, sét pha, đất dính | Có thể tham khảo trạng thái tương đối, nhưng nên kết hợp mẫu nguyên dạng và thí nghiệm trong phòng. |
| Bùn yếu, đất rất mềm | SPT có thể cho trị số thấp; cần cân nhắc thêm cắt cánh, lấy mẫu nguyên dạng hoặc thí nghiệm phù hợp đất yếu. |
| Đất lẫn sỏi, cuội | Kết quả dễ tăng bất thường do mũi xuyên gặp hạt lớn, không phản ánh hoàn toàn sức kháng nền. |
| Đá phong hóa, đá nứt nẻ | Cần kết hợp mô tả lõi đá, khoan lấy lõi, RQD hoặc thí nghiệm đá; không nên chỉ dựa vào SPT. |
SPT Và Khoan Thăm Dò Địa Chất Công Trình
SPT thường được thực hiện trong quá trình khoan thăm dò địa chất công trình. Vì vậy, chất lượng hố khoan ảnh hưởng trực tiếp đến kết quả SPT. Nếu hố khoan bị sập thành, đáy hố không sạch, dung dịch khoan ảnh hưởng đất, hoặc thao tác khoan làm xáo trộn đất quá mức, kết quả SPT có thể không phản ánh đúng trạng thái địa tầng.
TCVN 9437:2012 là tiêu chuẩn quan trọng về khoan thăm dò địa chất công trình. Khi lập phương án khảo sát, Bạn nên xem SPT và khoan thăm dò như một bộ công việc thống nhất: hố khoan cho địa tầng, SPT cho sức kháng xuyên, mẫu đất cho thí nghiệm, nước ngầm cho điều kiện thủy địa chất, còn báo cáo tổng hợp mới là sản phẩm phục vụ thiết kế.
| Yếu tố hố khoan | Ảnh hưởng đến SPT |
|---|---|
| Độ sạch đáy hố | Đáy hố lẫn mùn khoan hoặc vật liệu rơi xuống có thể làm sai kết quả xuyên. |
| Độ ổn định thành hố | Sập thành hố có thể làm lẫn đất từ lớp khác vào vị trí thí nghiệm. |
| Đường kính hố khoan | Cần phù hợp với thiết bị và tiêu chuẩn để bảo đảm điều kiện xuyên đúng. |
| Dung dịch khoan | Có thể ảnh hưởng đến một số loại đất, mẫu và điều kiện ghi nhận nước ngầm. |
| Định vị hố khoan | Vị trí và cao độ miệng hố quyết định khả năng đưa kết quả SPT vào mặt cắt địa chất chính xác. |
SPT Và Khảo Sát Địa Hình
Khảo sát địa chất cần vị trí và cao độ chính xác. Nếu hố khoan có kết quả SPT nhưng không có tọa độ, không có cao độ miệng hố hoặc mặt bằng hiện trạng không rõ, dữ liệu sẽ khó đưa vào mặt cắt địa chất và khó đối chiếu với thiết kế công trình.
Với công trình tuyến, khu đất rộng, nền đắp, khu công nghiệp, cầu đường hoặc dự án cần quản lý dữ liệu lâu dài, Bách Việt United thường khuyến nghị kết hợp khảo sát địa hình để xác định vị trí hố khoan, cao độ, địa vật, mặt cắt và điều kiện bề mặt trước khi phân tích địa chất.
Khuyến nghị: Hố khoan SPT nên có tọa độ và cao độ miệng hố rõ ràng. Khi cần lập mặt cắt địa chất, thiết kế san nền hoặc kiểm tra nền móng, thiếu dữ liệu trắc địa có thể làm giảm giá trị của toàn bộ báo cáo khảo sát.
Cách Đọc NSPT Trong Báo Cáo Địa Chất
Khi đọc báo cáo địa chất, Bạn không nên chỉ nhìn cột NSPT rồi kết luận nền đất tốt hay xấu. Cần đọc theo từng độ sâu, từng lớp địa tầng, mô tả đất, màu sắc, trạng thái, độ ẩm, mực nước ngầm và kết quả thí nghiệm trong phòng. Một trị số NSPT chỉ có ý nghĩa khi được đặt trong bối cảnh địa chất cụ thể.
| Cách đọc | Điều cần chú ý |
|---|---|
| Đọc theo lớp địa tầng | Xem NSPT thuộc lớp đất nào, chiều dày lớp ra sao và lớp đó có liên tục giữa các hố khoan không. |
| Đọc theo xu hướng chiều sâu | NSPT tăng dần theo chiều sâu thường khác với trường hợp thay đổi đột ngột giữa các lớp. |
| Đọc cùng mẫu đất | So sánh số búa với mô tả đất, thành phần hạt, trạng thái, màu sắc và kết quả phân loại. |
| Đọc cùng nước ngầm | Nước ngầm có thể ảnh hưởng đến đất rời, thi công hố khoan, điều kiện lấy mẫu và thiết kế móng. |
| Đọc cùng thí nghiệm phòng | Cần đối chiếu với chỉ tiêu cơ lý để tránh dùng NSPT một cách máy móc. |
SPT Có Dùng Để Tính Sức Chịu Tải Móng Không?
NSPT thường được dùng trong các tương quan địa kỹ thuật để tham khảo sức chịu tải, độ chặt, góc ma sát, sức kháng của cọc hoặc trạng thái nền đất. Tuy nhiên, sử dụng tương quan nào, hiệu chỉnh ra sao và có phù hợp điều kiện địa phương hay không là việc của kỹ sư địa kỹ thuật.
Với công trình quan trọng, Bách Việt United không khuyến nghị lấy một bảng tương quan chung trên mạng rồi tính móng trực tiếp. NSPT cần được hiệu chỉnh và đánh giá cùng điều kiện hố khoan, loại đất, ứng suất phủ, nước ngầm, năng lượng búa, dữ liệu thí nghiệm trong phòng và kinh nghiệm khu vực.
Không nên lạm dụng: SPT là dữ liệu khảo sát quan trọng, nhưng không thay thế thiết kế địa kỹ thuật. Việc tính sức chịu tải móng cần do kỹ sư chuyên môn thực hiện trên cơ sở toàn bộ hồ sơ khảo sát và tiêu chuẩn thiết kế phù hợp.
So Sánh SPT Với CPT Và Các Phương Pháp Khác
SPT không phải phương pháp duy nhất trong khảo sát địa chất. Trong nhiều dự án, kỹ sư có thể kết hợp SPT với CPT, cắt cánh, thí nghiệm thấm, lấy mẫu nguyên dạng, thí nghiệm trong phòng hoặc địa vật lý. Mỗi phương pháp có vai trò riêng, không nên dùng một phương pháp để thay thế hoàn toàn các phương pháp khác nếu mục tiêu thiết kế đòi hỏi dữ liệu đa chiều.
| Phương pháp | So sánh với SPT |
|---|---|
| SPT | Thực hiện trong hố khoan, có mẫu xáo động, dữ liệu rời rạc theo độ sâu, phổ biến trong báo cáo địa chất. |
| CPT | Cho dữ liệu liên tục theo chiều sâu, tốt cho phân chia địa tầng nhưng không lấy mẫu trực tiếp. |
| Cắt cánh | Phù hợp đất sét mềm, bùn yếu, dùng để đánh giá sức kháng cắt không thoát nước tại hiện trường. |
| Thí nghiệm trong phòng | Cung cấp chỉ tiêu cơ lý chi tiết nhưng phụ thuộc chất lượng mẫu và quy trình bảo quản. |
| Địa vật lý | Khảo sát nhanh phạm vi rộng, phát hiện dị thường nhưng cần khoan/SPT hoặc mẫu để kiểm chứng. |
Các Lỗi Thường Gặp Khi Thực Hiện SPT
SPT là thí nghiệm phổ biến nhưng dễ sai nếu hiện trường làm thiếu kiểm soát. Một lỗi nhỏ trong khoan, vệ sinh đáy hố, thao tác đóng búa, ghi nhật ký hoặc bảo quản mẫu có thể làm kết quả mất giá trị. Vì vậy, người giám sát cần kiểm tra cả quy trình, không chỉ nhận bảng NSPT cuối cùng.
- Đáy hố khoan không sạch: mùn khoan hoặc đất sập từ thành hố làm sai điều kiện xuyên.
- Ghi số búa thiếu chi tiết: chỉ ghi NSPT tổng mà không ghi số búa từng đoạn, khó kiểm tra lại.
- Không ghi hiện tượng bất thường: gặp cuội, sỏi, vật cản, xuyên hụt, mất mẫu hoặc không xuyên đủ nhưng không chú thích.
- Mẫu không ghi nhãn rõ: thiếu mã hố khoan, độ sâu, ngày lấy mẫu hoặc mô tả mẫu không khớp nhật ký.
- Không đo cao độ miệng hố: làm sai mặt cắt địa chất và cao độ lớp đất khi đưa vào hồ sơ thiết kế.
- Dùng NSPT máy móc: lấy tương quan chung mà không xét hiệu chỉnh, loại đất, nước ngầm và điều kiện địa phương.
Hồ Sơ Kết Quả Thí Nghiệm SPT Nên Có Gì?
Một hồ sơ SPT tốt cần đủ để người đọc kiểm tra lại vị trí, độ sâu, kết quả, mẫu và điều kiện thí nghiệm. Nếu báo cáo chỉ có vài con số NSPT mà thiếu nhật ký hố khoan, mô tả mẫu, sơ đồ vị trí và mặt cắt địa chất, giá trị sử dụng sẽ bị hạn chế.
| Thành phần hồ sơ | Nội dung nên có |
|---|---|
| Nhật ký hố khoan | Độ sâu, địa tầng, mô tả đất đá, nước ngầm, mẫu, số búa SPT và hiện tượng bất thường. |
| Sơ đồ vị trí hố khoan | Thể hiện tọa độ, cao độ, vị trí trên mặt bằng, tuyến hoặc khu vực khảo sát. |
| Bảng kết quả SPT | Ghi số búa từng đoạn, NSPT, độ sâu, mẫu và ghi chú điều kiện thí nghiệm. |
| Mẫu đất và mô tả mẫu | Mẫu xáo động cần được ghi nhãn, mô tả và bảo quản theo mục đích thí nghiệm. |
| Mặt cắt địa chất | Liên kết kết quả SPT với lớp đất, hố khoan, cao độ và địa tầng giữa các vị trí. |
| Nhận xét địa kỹ thuật | Đánh giá kết quả SPT trong bối cảnh thiết kế, giới hạn sử dụng và khuyến nghị khảo sát bổ sung nếu cần. |
SPT Trong Khảo Sát Nhà Ở, Nhà Xưởng Và Công Trình Hạ Tầng
Tùy loại công trình, yêu cầu SPT sẽ khác nhau. Nhà ở thấp tầng có thể cần khối lượng khảo sát vừa phải, nhưng nhà cao tầng, nhà xưởng tải trọng lớn, cầu, kè, cảng, tầng hầm hoặc công trình trên nền đất yếu thường cần phương án khảo sát chi tiết hơn. Mục tiêu là dữ liệu đủ để kỹ sư thiết kế móng an toàn và hợp lý.
| Loại công trình | Vai trò của SPT |
|---|---|
| Nhà ở dân dụng | Giúp đánh giá lớp đất nền, lựa chọn móng phù hợp và kiểm tra nguy cơ nền yếu nếu khu đất phức tạp. |
| Nhà xưởng, kho bãi | Hỗ trợ thiết kế móng cột, nền nhà xưởng, nền chịu tải và xử lý khu vực đất yếu. |
| Nhà cao tầng | Cung cấp dữ liệu địa tầng và sức kháng xuyên tham khảo cho thiết kế móng cọc, tầng hầm và quan trắc. |
| Cầu, đường, kè | Hỗ trợ đánh giá nền đường, móng cầu, đất yếu, taluy, kè và điều kiện thi công. |
| Công trình cải tạo | Giúp bổ sung dữ liệu nền đất khi hồ sơ cũ thiếu hoặc hiện trạng công trình thay đổi. |
SPT, UAV, Scan 3D Và Dữ Liệu Công Trình
SPT cho biết sức kháng xuyên của đất dưới mặt đất tại hố khoan. Trong khi đó, UAV, scan 3D và dữ liệu trắc địa giúp ghi nhận hiện trạng bề mặt, công trình, mái dốc, hố đào, nhà xưởng hoặc khu vực thi công. Khi kết hợp đúng, Bạn có thể có bộ dữ liệu toàn diện hơn cho dự án: địa tầng dưới đất, địa hình bề mặt, hiện trạng công trình và dữ liệu số phục vụ quản lý.
Với công trình cải tạo, hạ tầng phức tạp hoặc dự án cần lưu hiện trạng số, Hợp Nhất Bách Việt có thể kết hợp scan 3D laser, khảo sát địa hình, định vị hố khoan và dữ liệu CAD/GIS để hỗ trợ quản lý hồ sơ khảo sát tốt hơn.
| Loại dữ liệu | Vai trò bổ trợ cho SPT |
|---|---|
| Khảo sát địa hình | Cung cấp mặt bằng, cao độ, địa vật, tuyến và điều kiện bề mặt để gắn vị trí hố khoan vào hồ sơ. |
| UAV Mapping | Cập nhật ảnh trực giao, mô hình bề mặt và hiện trạng khu vực rộng trước hoặc sau khảo sát. |
| Scan 3D | Ghi nhận hiện trạng chi tiết công trình, hố đào, mái dốc hoặc nhà xưởng trong các dự án phức tạp. |
| CAD/GIS | Tổ chức vị trí hố khoan, bảng SPT, mặt cắt địa chất, lớp dữ liệu và file bàn giao. |
Khi Nào Cần Thí Nghiệm Bổ Sung Ngoài SPT?
SPT rất hữu ích, nhưng nhiều công trình cần thêm dữ liệu để thiết kế an toàn. Nếu nền đất yếu, đất sét mềm, hố đào sâu, tầng hầm, móng cọc lớn, công trình gần sông hoặc khu vực địa tầng biến đổi mạnh, kỹ sư có thể yêu cầu CPT, cắt cánh, nén ngang, thí nghiệm thấm, mẫu nguyên dạng hoặc quan trắc địa kỹ thuật.
| Tình huống | Thí nghiệm bổ sung nên xem xét |
|---|---|
| Đất sét mềm, bùn yếu | Cắt cánh, lấy mẫu nguyên dạng, thí nghiệm cố kết, thí nghiệm cắt và quan trắc lún. |
| Cần dữ liệu liên tục theo chiều sâu | Xuyên tĩnh CPT hoặc CPTu để bổ sung biểu đồ xuyên liên tục và phân chia lớp đất chi tiết. |
| Hố đào sâu/tầng hầm | Nén ngang, thí nghiệm thấm, quan trắc nước ngầm, chuyển vị tường vây và lún công trình lân cận. |
| Nền đá phong hóa, karst | Khoan lấy lõi, địa vật lý, thí nghiệm đá và kiểm tra hang rỗng hoặc đới yếu. |
| Công trình quan trọng | Tăng mật độ hố khoan, bổ sung thí nghiệm trong phòng và kiểm tra chéo bằng nhiều phương pháp. |
Chủ Đầu Tư Nên Yêu Cầu Gì Khi Thuê Khảo Sát Có SPT?
Nếu Bạn thuê khảo sát địa chất có SPT, điều quan trọng là yêu cầu rõ phạm vi và sản phẩm ngay từ đầu. Không nên chỉ yêu cầu “khoan địa chất có SPT” mà không ghi rõ số hố khoan, chiều sâu, khoảng cách thí nghiệm, mẫu, thí nghiệm trong phòng, hồ sơ bàn giao và tiêu chuẩn áp dụng.
- Ghi rõ tiêu chuẩn: nêu TCVN 9351:2012 cho SPT và tiêu chuẩn khoan, lấy mẫu, thí nghiệm liên quan.
- Yêu cầu tọa độ/cao độ: mỗi hố khoan nên có vị trí và cao độ miệng hố rõ ràng.
- Yêu cầu nhật ký đầy đủ: phải có số búa từng đoạn, độ sâu, mẫu, địa tầng và ghi chú bất thường.
- Yêu cầu mẫu và thí nghiệm: mẫu SPT cần được mô tả, bảo quản và kết hợp thí nghiệm trong phòng khi cần.
- Yêu cầu mặt cắt địa chất: kết quả SPT phải được thể hiện trong trụ địa tầng và mặt cắt địa chất.
- Yêu cầu file số: nếu cần quản lý lâu dài, nên yêu cầu PDF, CAD, bảng dữ liệu và tọa độ hố khoan.
BVU Hỗ Trợ Gì Với Thí Nghiệm SPT Và Khảo Sát Địa Chất?
Hợp Nhất Bách Việt hỗ trợ Bạn từ bước tư vấn phương án khảo sát, định vị hố khoan, phối hợp khoan thăm dò, tổ chức dữ liệu SPT đến chuẩn hóa hồ sơ bản vẽ, mặt cắt, CAD/GIS và dữ liệu công trình. Tùy quy mô dự án, Bách Việt United có thể đề xuất cách kết hợp SPT với khảo sát địa hình, UAV Mapping, scan 3D hoặc quan trắc công trình.
Tư Vấn Phương Án Khảo Sát
Xác định mục tiêu, số hố khoan, chiều sâu, khoảng cách SPT, thí nghiệm bổ sung và sản phẩm bàn giao phù hợp.
Định Vị Hố Khoan Và Cao Độ
Đo tọa độ, cao độ miệng hố, mốc khống chế và mặt bằng để kết quả SPT gắn đúng không gian dự án.
Chuẩn Hóa Hồ Sơ Địa Chất
Tổ chức nhật ký, bảng SPT, mặt cắt địa chất, bản vẽ, file PDF/CAD và dữ liệu phục vụ thiết kế.
Kết Hợp Dữ Liệu Số
Kết hợp UAV, scan 3D, khảo sát địa hình và GIS để tạo bộ dữ liệu hiện trạng đầy đủ hơn cho công trình.
Căn Cứ Kỹ Thuật Cần Lưu Ý Khi Áp Dụng SPT
Thí nghiệm SPT cần được đặt trong hệ thống tiêu chuẩn khảo sát địa chất công trình, không nên dùng riêng lẻ. Ngoài TCVN 9351:2012, tùy công việc có thể cần đối chiếu tiêu chuẩn khoan, lấy mẫu, khảo sát nhà cao tầng, thí nghiệm trong phòng và hồ sơ thiết kế nền móng.
| Tiêu chuẩn/căn cứ | Vai trò khi áp dụng |
|---|---|
| TCVN 9351:2012 | Quy định phương pháp thí nghiệm xuyên tiêu chuẩn SPT trong khảo sát đất xây dựng. |
| TCVN 9437:2012 | Quy định quy trình khoan thăm dò địa chất công trình, liên quan trực tiếp đến hố khoan thực hiện SPT. |
| TCVN 9363:2012 | Liên quan công tác khảo sát địa kỹ thuật cho nhà cao tầng. |
| TCVN 2683 | Liên quan lấy mẫu, bao gói, vận chuyển và bảo quản mẫu đất dùng cho xây dựng. |
| Nhiệm vụ khảo sát | Xác định số lượng hố khoan, độ sâu, khoảng cách SPT, thí nghiệm bổ sung và sản phẩm bàn giao. |
| Hồ sơ thiết kế nền móng | Là căn cứ để kỹ sư sử dụng dữ liệu SPT cùng các chỉ tiêu địa kỹ thuật khác trong thiết kế. |
Kết Luận
Thí nghiệm SPT là một trong những thí nghiệm hiện trường phổ biến và quan trọng trong khảo sát địa chất công trình. Kết quả NSPT giúp đánh giá sức kháng xuyên của đất, hỗ trợ phân chia địa tầng, lấy mẫu xáo động và tham khảo trong thiết kế nền móng. Tuy nhiên, SPT chỉ phát huy giá trị khi được thực hiện đúng quy trình, ghi nhật ký đầy đủ và phân tích cùng các dữ liệu địa chất khác.
Nếu Bạn cần khảo sát địa chất, thí nghiệm SPT, định vị hố khoan, khảo sát địa hình, scan 3D, UAV Mapping hoặc chuẩn hóa hồ sơ CAD/GIS cho dự án, hãy liên hệ Hợp Nhất Bách Việt để được tư vấn phương án phù hợp với công trình, nền đất và mục tiêu sử dụng dữ liệu.
Tài Liệu Tham Khảo
- Bộ Khoa học và Công nghệ. (2012). TCVN 9351:2012 Đất xây dựng – Phương pháp thí nghiệm hiện trường – Thí nghiệm xuyên tiêu chuẩn (SPT).
- Bộ Khoa học và Công nghệ. (2012). TCVN 9437:2012 Khoan thăm dò địa chất công trình.
- Bộ Xây dựng. (2012). TCVN 9363:2012 Nhà cao tầng – Công tác khảo sát địa kỹ thuật.
- Bộ Khoa học và Công nghệ. (n.d.). TCVN 2683 Đất cho xây dựng – Lấy mẫu, bao gói, vận chuyển và bảo quản mẫu.
- ASTM International. (2018). ASTM D1586/D1586M – Standard Test Method for Standard Penetration Test (SPT) and Split-Barrel Sampling of Soils.
Liên Hệ Tư Vấn Thí Nghiệm SPT Và Khảo Sát Địa Chất
- CÔNG TY TNHH HỢP NHẤT BÁCH VIỆT
- Mã số thuế: 0315606813
- Địa chỉ: 369/16 Lò Lu, Phường Long Phước, TP Hồ Chí Minh, Việt Nam
- Hotline: +84 903 692 185
- Email: viet@bachvietunited.com
- Website: bachvietunited.com
