Thí Nghiệm DCPT Là Gì?

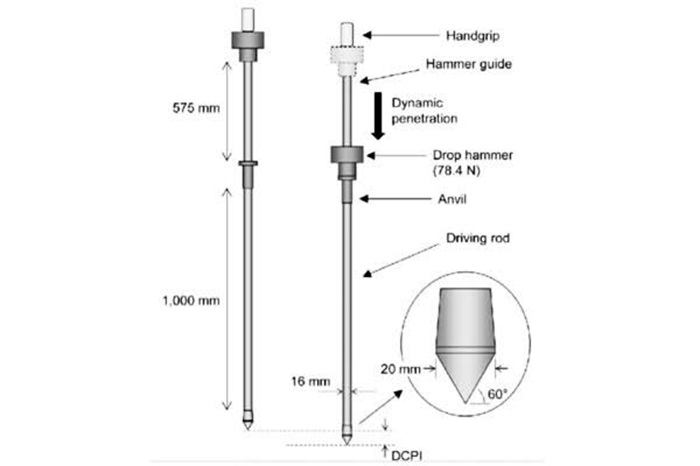

DCPT là viết tắt của Dynamic Cone Penetration Test, nghĩa là thí nghiệm xuyên côn động. Thiết bị gồm một mũi côn ở đầu dưới, cần xuyên, búa rơi, đe truyền lực và thước đo chiều sâu. Khi búa rơi từ chiều cao quy định, năng lượng va đập làm mũi côn xuyên vào đất hoặc vật liệu nền. Người thí nghiệm ghi lại số búa và chiều sâu xuyên tương ứng.

Kết quả chính của DCPT là tốc độ xuyên hoặc chỉ số xuyên động, thường thể hiện bằng milimét trên một búa hoặc số búa trên một đơn vị chiều sâu. Chỉ số này càng lớn theo dạng “mm/búa” thì vật liệu càng dễ xuyên, thường gợi ý nền yếu hơn hoặc kém chặt hơn. Ngược lại, nếu mỗi búa chỉ làm mũi côn xuyên rất ít, lớp vật liệu có sức kháng cao hơn hoặc có thể gặp lớp cứng, cuội sỏi, đá, vật cản.

DCPT Khác Gì Với DCP?

Trong nhiều tài liệu kỹ thuật, DCP là tên thiết bị hoặc phương pháp Dynamic Cone Penetrometer, còn DCPT là tên thí nghiệm Dynamic Cone Penetration Test. Hai cách gọi này thường được dùng gần nhau. Khi lập hồ sơ, điều quan trọng không phải là dùng chữ DCP hay DCPT, mà phải mô tả đúng thiết bị, loại búa, chiều cao rơi, góc mũi côn, đường kính cần, cách ghi kết quả và tiêu chuẩn/thủ tục áp dụng.

Nếu hồ sơ chỉ ghi “thí nghiệm DCPT” nhưng không nêu loại thiết bị, kết quả sẽ khó so sánh giữa các đơn vị. DCP 8 kg theo ASTM D6951/D6951M trong ứng dụng mặt đường nông khác với các dạng xuyên động nhẹ, xuyên động nặng hoặc thiết bị côn động khác. Vì vậy, Bách Việt United luôn khuyến nghị ghi rõ cấu hình thiết bị và mục tiêu sử dụng kết quả.

Vì Sao Thí Nghiệm DCPT Quan Trọng?

DCPT quan trọng vì cho phép kiểm tra nhanh sức kháng tại chỗ của lớp đất hoặc lớp vật liệu nông. Trong các dự án đường giao thông, sân bãi, nền nhà xưởng, kho bãi, khu công nghiệp, lớp đắp, lớp móng cấp phối hoặc khu vực cần đánh giá nhanh độ đồng đều, DCPT có thể giúp phát hiện vùng yếu mà kiểm tra bằng mắt thường không thấy rõ.

Phương pháp này đặc biệt hữu ích khi Bạn cần nhiều điểm kiểm tra trong thời gian ngắn. Thay vì khoan toàn bộ vị trí nghi ngờ, kỹ sư có thể dùng DCPT để sàng lọc khu vực yếu, sau đó bố trí khoan, lấy mẫu, SPT, CPT hoặc thí nghiệm khác tại các vị trí đại diện hơn. Cách làm này giúp tối ưu chi phí khảo sát mà vẫn tăng khả năng phát hiện bất thường.

Thí Nghiệm DCPT Thường Dùng Trong Trường Hợp Nào?

DCPT phù hợp với các bài toán cần đánh giá nhanh lớp đất hoặc vật liệu nông. Phương pháp này xuất hiện nhiều trong kiểm tra nền đường, sân bãi, nền kho, lớp móng cấp phối, lớp đắp, đường tạm, đường nội bộ, khu vực san lấp hoặc kiểm tra hiện trường trước khi quyết định khảo sát sâu hơn.

Đối với công trình dân dụng và công nghiệp, DCPT có thể là công cụ hỗ trợ ban đầu. Tuy nhiên, nếu công trình cần thiết kế móng chính thức, đặc biệt là nhà cao tầng, móng cọc, tầng hầm, cầu, kè, nền đất yếu hoặc công trình có rủi ro lớn, Bạn không nên chỉ dựa vào DCPT. Khi đó cần kết hợp khoan địa chất, SPT, CPT, lấy mẫu nguyên dạng, thí nghiệm trong phòng và phân tích địa kỹ thuật đầy đủ.

Cấu Tạo Thiết Bị DCPT

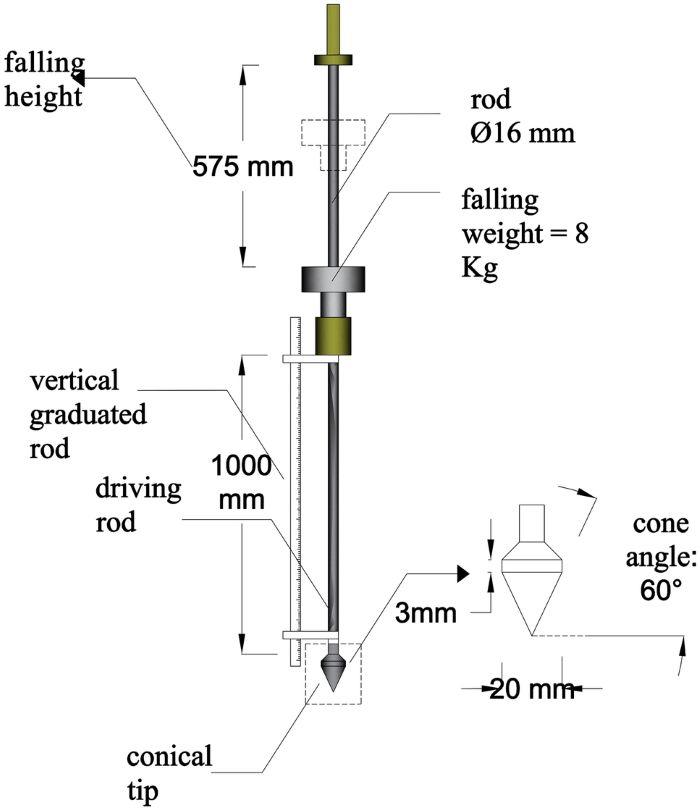

Một bộ thiết bị DCPT cơ bản gồm mũi côn, cần xuyên, búa rơi, đe, thước đo chiều sâu và các phụ kiện nối. Tùy tiêu chuẩn hoặc hệ thiết bị, khối lượng búa, chiều cao rơi, góc mũi côn và kích thước cần có thể khác nhau. Với DCP 8 kg theo ASTM D6951/D6951M, thiết bị dùng búa 8 kg trong ứng dụng mặt đường nông.

Không nên xem mọi thiết bị côn động là giống nhau. Nếu hai nhóm dùng hai loại thiết bị khác nhau nhưng cùng gọi là DCPT, kết quả có thể không so sánh trực tiếp. Khi Bách Việt United lập hoặc kiểm tra hồ sơ, Tôi luôn chú ý phần mô tả thiết bị để biết kết quả có thể dùng ở mức nào.

Quy Trình Thí Nghiệm DCPT Ngoài Hiện Trường

Quy trình DCPT cần bảo đảm vị trí thí nghiệm đại diện, mặt bằng được chuẩn bị phù hợp, thiết bị thẳng đứng, cách ghi số liệu nhất quán và có mô tả điều kiện hiện trường. Nếu thao tác không ổn định, kết quả DCPT có thể bị nhiễu và khó dùng để so sánh.

Kết Quả DCPT Được Ghi Như Thế Nào?

Kết quả DCPT thường được ghi dưới dạng bảng số búa và chiều sâu xuyên. Từ đó kỹ sư tính chỉ số xuyên động, ví dụ số milimét xuyên trên một búa. Một biểu đồ DCPT tốt sẽ cho thấy đoạn nào xuyên nhanh, đoạn nào xuyên chậm, đoạn nào có biến đổi đột ngột và khả năng phân lớp tương đối của nền đất hoặc lớp vật liệu.

Trong hồ sơ kỹ thuật, Bạn nên yêu cầu ghi rõ vị trí điểm, cao độ nếu cần, ngày thí nghiệm, loại thiết bị, cấu hình búa, chiều cao rơi, mũi côn, độ sâu kết thúc, nguyên nhân dừng thí nghiệm và hiện tượng bất thường. Nếu thiếu các thông tin này, kết quả chỉ còn giá trị tham khảo rất hạn chế.

Cách Đọc Chỉ Số DCPT

Chỉ số DCPT cần được đọc theo chiều sâu và theo bối cảnh vật liệu. Nếu chỉ số xuyên tính theo mm/búa tăng cao, mũi côn xuyên nhanh hơn, có thể gợi ý nền yếu hơn hoặc lớp vật liệu kém chặt hơn. Nếu chỉ số mm/búa thấp, mũi côn xuyên chậm hơn, có thể là lớp chặt hơn, cứng hơn hoặc có vật cản. Tuy nhiên, kết luận cuối cùng cần dựa vào dữ liệu bổ sung.

Điểm quan trọng là DCPT thường cho kết quả tương đối. Một giá trị tại một vị trí chưa đủ để kết luận toàn bộ khu đất. Cần so sánh giữa nhiều điểm, nhiều chiều sâu và đối chiếu với mặt bằng, địa hình, hồ sơ san lấp, vật liệu đắp, nước ngầm, hố đào, hố khoan hoặc thí nghiệm khác.

DCPT Có Dùng Để Ước Tính CBR Không?

Trong ứng dụng nền đường và mặt đường nông, DCP/DCPT thường được dùng để đánh giá tương quan với CBR hoặc sức kháng nền đường. ASTM D6951/D6951M đề cập việc đo tốc độ xuyên của DCP 8 kg qua đất nguyên trạng hoặc vật liệu đầm chặt trong các ứng dụng mặt đường nông. FHWA cũng ghi nhận DCP là một phương pháp được dùng trong thiết kế và đánh giá mặt đường, với các tương quan thực nghiệm giữa chỉ số xuyên DCP và tham số sức kháng nền đường.

Tuy nhiên, các tương quan DCPT – CBR hoặc DCPT – mô đun nền thường phụ thuộc vào loại đất, độ ẩm, cấp phối, độ chặt, phương pháp đầm nén và điều kiện địa phương. Nếu hồ sơ dùng DCPT để ước tính CBR, cần ghi rõ công thức, nguồn tương quan, giới hạn sử dụng và mức độ kiểm chứng bằng thí nghiệm khác. Không nên lấy một công thức chung rồi áp dụng cho mọi loại đất.

DCPT Khác Gì Với SPT?

DCPT và SPT đều là thí nghiệm xuyên động, nhưng bản chất và phạm vi sử dụng khác nhau. SPT được thực hiện tại đáy hố khoan, dùng ống mẫu chẻ, ghi số búa N_SPT và lấy mẫu đất xáo động. DCPT thường thực hiện từ mặt đất hoặc lớp vật liệu cần kiểm tra, dùng mũi côn và ghi tốc độ xuyên theo chiều sâu.

Vì khác thiết bị, năng lượng, điều kiện thí nghiệm và cách ghi kết quả, không nên tự động quy đổi DCPT sang N_SPT nếu không có tương quan phù hợp. Trong nền đất phức tạp, DCPT có thể giúp sàng lọc và định hướng khảo sát, còn SPT/khoan thăm dò vẫn quan trọng khi cần hồ sơ địa chất chính thức.

DCPT Khác Gì Với CPT?

CPT là xuyên tĩnh, dùng lực ép liên tục để đẩy mũi côn xuống đất và ghi sức kháng mũi, ma sát thành hoặc áp lực nước lỗ rỗng nếu là CPTu. DCPT là xuyên động, dùng búa rơi tạo năng lượng va đập. Do đó, CPT cho dữ liệu liên tục và định lượng hơn, còn DCPT cơ động, nhanh và phù hợp kiểm tra nông hơn trong nhiều trường hợp.

Khi cần phân chia địa tầng chi tiết, thiết kế móng cọc, đánh giá nền yếu hoặc tính toán địa kỹ thuật nghiêm túc, CPT thường có ưu thế hơn DCPT nếu điều kiện xuyên cho phép. Khi cần kiểm tra nhanh lớp nền đường, lớp đắp, lớp móng nông hoặc sàng lọc nhiều điểm hiện trường, DCPT có thể phù hợp hơn.

DCPT Và Khảo Sát Địa Hình

DCPT có giá trị hơn khi vị trí thí nghiệm được gắn với mặt bằng, cao độ và hiện trạng địa hình rõ ràng. Nếu chỉ có bảng số búa nhưng không biết điểm nằm ở đâu, thuộc lớp đắp nào, cao độ nào hoặc cách tuyến/mốc bao xa, kết quả sẽ khó dùng trong thiết kế và quản lý chất lượng.

Với dự án đường, sân bãi, nhà xưởng, khu công nghiệp hoặc nền san lấp, Bách Việt United thường khuyến nghị kết hợp khảo sát địa hình để xác định mặt bằng, cao độ, tuyến, mặt cắt, điểm DCPT và phạm vi vật liệu cần kiểm tra. Cách làm này giúp kết quả DCPT không bị tách rời khỏi không gian công trình.

Ưu Điểm Của Thí Nghiệm DCPT

Ưu điểm lớn nhất của DCPT là cơ động và nhanh. Thiết bị tương đối gọn, có thể kiểm tra nhiều điểm trong thời gian ngắn, phù hợp cho khảo sát sơ bộ, kiểm tra chất lượng nền đắp, nền đường và sàng lọc vùng yếu. Khi được dùng đúng cách, DCPT giúp tiết kiệm chi phí khảo sát và tăng mật độ thông tin hiện trường.

Hạn Chế Của Thí Nghiệm DCPT

DCPT có nhiều ưu điểm nhưng cũng có giới hạn rõ ràng. Phương pháp này thường phù hợp với lớp nông hơn là khảo sát sâu. DCPT không lấy mẫu trực tiếp, không mô tả địa tầng đầy đủ như khoan, không thay thế thí nghiệm trong phòng và có thể bị ảnh hưởng mạnh bởi cuội sỏi, đá, vật cản, bê tông, rễ cây, lớp mặt cứng hoặc độ ẩm.

Do đó, kết quả DCPT nên được xem là dữ liệu hiện trường hỗ trợ. Nếu dự án cần thiết kế móng, xử lý nền, xác định địa tầng chính thức hoặc đánh giá an toàn công trình, Bạn cần kết hợp với khoan, SPT, CPT, thí nghiệm trong phòng và phân tích địa kỹ thuật.

Các Lỗi Thường Gặp Khi Thực Hiện DCPT

DCPT tưởng đơn giản nhưng rất dễ sai nếu hiện trường làm thiếu kiểm soát. Một lỗi nhỏ như đặt thiết bị lệch, không ghi cấu hình búa, không đo chiều sâu đều, không ghi vật cản hoặc dùng kết quả cho mục tiêu vượt phạm vi có thể làm hồ sơ mất giá trị.

• Không ghi rõ thiết bị: không nêu loại búa, chiều cao rơi, mũi côn, đường kính cần và quy trình áp dụng.
• Không định vị điểm thí nghiệm: chỉ có bảng số liệu nhưng không biết điểm nằm ở đâu trên mặt bằng.
• Thiết bị bị nghiêng: cần xuyên lệch làm tăng ma sát và làm kết quả không đại diện.
• Không ghi hiện tượng bất thường: gặp đá, bê tông, cuội sỏi, rễ cây, nước hoặc lớp mặt cứng nhưng không chú thích.
• Dùng kết quả để kết luận móng sâu: DCPT nền nông không thay thế khảo sát địa chất cho móng cọc hoặc công trình lớn.
• Áp dụng tương quan tùy tiện: quy đổi DCPT sang CBR, SPT hoặc sức chịu tải mà không nêu nguồn và giới hạn.

Hồ Sơ Kết Quả DCPT Nên Có Gì?

Hồ sơ DCPT cần đủ để người khác kiểm tra lại điều kiện thí nghiệm và hiểu kết quả trong bối cảnh công trình. Nếu chỉ có bảng mm/búa mà thiếu sơ đồ vị trí, mô tả thiết bị và ghi chú hiện trường, kết quả rất khó dùng cho nghiệm thu hoặc thiết kế.

Khi Nào Cần Bổ Sung SPT, CPT Hoặc Khoan Địa Chất?

DCPT phù hợp với kiểm tra nhanh, nhưng không phải lúc nào cũng đủ. Khi công trình có tải trọng lớn, nền đất yếu, yêu cầu thiết kế nền móng chính thức, địa tầng biến đổi phức tạp hoặc kết quả DCPT có dấu hiệu bất thường, cần bổ sung phương pháp khảo sát khác.

DCPT, UAV, Scan 3D Và Dữ Liệu Công Trình

DCPT cho dữ liệu sức kháng xuyên theo chiều sâu tại từng điểm. UAV, scan 3D và trắc địa lại cung cấp dữ liệu hiện trạng bề mặt, địa hình, mái dốc, hố đào, sân bãi hoặc công trình. Khi kết hợp, Bạn có thể có cái nhìn đầy đủ hơn về dự án: bề mặt ở đâu cao thấp, khu vực nào đã san lấp, điểm nào xuyên yếu, hạng mục nào cần xử lý và dữ liệu nào cần kiểm tra bổ sung.

Với nhà xưởng, kho bãi, sân công nghiệp, đường nội bộ, hạ tầng hoặc khu đất cải tạo, Hợp Nhất Bách Việt có thể kết hợp scan 3D laser, UAV Mapping, khảo sát địa hình và DCPT để hỗ trợ quản lý hiện trạng, kiểm soát nền và chuẩn hóa dữ liệu CAD/GIS.

Chủ Đầu Tư Nên Yêu Cầu Gì Khi Thuê Thí Nghiệm DCPT?

Nếu Bạn thuê thí nghiệm DCPT, điều quan trọng là xác định rõ mục tiêu sử dụng. Nếu chỉ kiểm tra nhanh độ đồng đều nền đắp, phạm vi hồ sơ khác với trường hợp dùng kết quả để hỗ trợ thiết kế nền đường. Nếu dùng trong nghiệm thu hoặc thiết kế, cần thống nhất tiêu chuẩn, biểu mẫu, mật độ điểm, cách diễn giải và phương pháp đối chiếu.

BVU Hỗ Trợ Gì Với DCPT Và Khảo Sát Địa Kỹ Thuật?

Hợp Nhất Bách Việt hỗ trợ Bạn từ bước khảo sát hiện trạng, lập phương án kiểm tra, định vị điểm, tổ chức dữ liệu DCPT, kết hợp khảo sát địa hình, khoan địa chất, UAV Mapping, scan 3D và chuẩn hóa hồ sơ CAD/GIS. Tùy mục tiêu dự án, Bách Việt United sẽ tư vấn cách dùng DCPT đúng phạm vi, tránh lạm dụng kết quả vượt quá giá trị kỹ thuật.

Căn Cứ Kỹ Thuật Cần Lưu Ý Khi Áp Dụng DCPT

Đến thời điểm hiện tại, khi ghi DCPT trong hồ sơ tại Việt Nam, Bạn nên nêu rõ tiêu chuẩn hoặc quy trình dự án áp dụng vì cách gọi DCPT có thể chưa thống nhất giữa các đơn vị. Với ứng dụng nền đường nông, ASTM D6951/D6951M-18(2023) là tiêu chuẩn quốc tế phổ biến cho DCP 8 kg. Nếu hồ sơ có khoan, SPT hoặc CPT đi kèm, cần đối chiếu thêm TCVN 9437:2012, TCVN 9351:2012 và TCVN 9352:2012.

Kết Luận

Thí nghiệm DCPT là phương pháp xuyên côn động giúp đánh giá nhanh sức kháng xuyên của đất hoặc vật liệu nền nông tại hiện trường. Phương pháp này đặc biệt hữu ích trong kiểm tra nền đường, lớp móng, lớp đắp, sân bãi, nền nhà xưởng, khu công nghiệp và khảo sát sơ bộ khu vực cần phát hiện lớp yếu hoặc vùng không đồng đều.

Tuy nhiên, DCPT không thay thế hoàn toàn khoan địa chất, SPT, CPT, thí nghiệm trong phòng hoặc thiết kế địa kỹ thuật. Để kết quả có giá trị, Bạn cần yêu cầu mô tả thiết bị rõ ràng, vị trí điểm thí nghiệm, dữ liệu gốc, biểu đồ, ghi chú hiện trường, giới hạn sử dụng và kiến nghị khảo sát bổ sung. Nếu Bạn cần thí nghiệm DCPT, khảo sát địa chất, khảo sát địa hình, định vị điểm kiểm tra, scan 3D, UAV Mapping hoặc chuẩn hóa hồ sơ CAD/GIS, hãy liên hệ Hợp Nhất Bách Việt để được tư vấn phương án phù hợp.

Tài Liệu Tham Khảo

• ASTM International. (2023). ASTM D6951/D6951M-18(2023) Standard Test Method for Use of the Dynamic Cone Penetrometer in Shallow Pavement Applications.
• Federal Highway Administration. (2006). Geotechnical Aspects of Pavements, FHWA NHI-05-037.
• Federal Highway Administration. (2007). Long-Term Pavement Performance Project Laboratory Materials Testing and Handling Guide – Dynamic Cone Penetrometer Protocol.
• Bộ Khoa học và Công nghệ. (2012). TCVN 9351:2012 Đất xây dựng – Phương pháp thí nghiệm hiện trường – Thí nghiệm xuyên tiêu chuẩn (SPT).
• Bộ Khoa học và Công nghệ. (2012). TCVN 9352:2012 Đất xây dựng – Phương pháp thí nghiệm xuyên tĩnh.
• Bộ Khoa học và Công nghệ. (2012). TCVN 9437:2012 Khoan thăm dò địa chất công trình.
