Thí nghiệm nén ngang trong lỗ khoan PMT, hay Pressuremeter Test, là thí nghiệm hiện trường dùng đầu đo hình trụ đặt trong lỗ khoan để gia tải ngang lên thành lỗ. Từ quan hệ giữa áp lực và biến dạng thể tích, kỹ sư có thể đánh giá biến dạng ngang, mô đun biến dạng và áp lực giới hạn của đất hoặc đá yếu.
PMT đặc biệt hữu ích khi dự án cần thông số biến dạng tại chỗ cho móng sâu, móng nông, tường vây, hố đào, nền đường, cầu, cảng, công trình ngầm hoặc khu vực địa tầng phức tạp. Khác với SPT chỉ cho số búa, PMT tạo đường cong áp lực – biến dạng trực tiếp trong môi trường đất đá tại hiện trường.
Hợp Nhất Bách Việt cung cấp khảo sát địa chất, thí nghiệm hiện trường, khảo sát địa hình, scan 3D, UAV Mapping và chuẩn hóa hồ sơ CAD/GIS. Bài viết này giúp Bạn hiểu PMT là gì, dùng khi nào, tiêu chuẩn nào còn phù hợp, quy trình thực hiện, cách đọc kết quả và các giới hạn kỹ thuật cần kiểm soát.
MỤC LỤC XEM NHANH HƠN
Thí Nghiệm Nén Ngang Trong Lỗ Khoan PMT Là Gì?
PMT là thí nghiệm đưa đầu đo áp lực vào lỗ khoan đã chuẩn bị trước, sau đó bơm áp lực để đầu đo nở ngang và ép vào thành lỗ khoan. Thiết bị ghi lại áp lực và mức biến dạng hoặc thể tích giãn nở tương ứng.
Kết quả PMT thường được thể hiện bằng đường cong áp lực – biến dạng. Từ đường cong này, kỹ sư có thể xác định các tham số như mô đun nén ngang, áp lực tới hạn hoặc áp lực giới hạn theo tiêu chuẩn và phương pháp diễn giải được chọn.
Hiểu ngắn gọn: PMT không phải thí nghiệm xuyên như thí nghiệm SPT hoặc CPT. Đây là thí nghiệm gia tải ngang trong lỗ khoan để đánh giá phản ứng biến dạng của đất đá tại chỗ.
Có thể bạn quan tâm
Tiêu Chuẩn Hiện Hành Cần Dùng Khi Làm PMT
Với PMT, Bách Việt United không tự viện dẫn tiêu chuẩn đã hết hiệu lực hoặc phiên bản cũ nếu hồ sơ không yêu cầu. Qua kiểm tra nguồn hiện hành, các tiêu chuẩn quốc tế quan trọng đang được dùng gồm ASTM D4719-20 và ISO 22476-4:2021.
ASTM D4719-20 là tiêu chuẩn cho thí nghiệm pressuremeter trong đất với lỗ khoan chuẩn bị trước. ISO 22476-4:2021 là tiêu chuẩn cho thí nghiệm pressuremeter khoan trước theo quy trình Ménard trong khảo sát địa kỹ thuật.
| Tiêu chuẩn/căn cứ | Cách dùng thận trọng |
|---|---|
| ASTM D4719-20 | Dùng cho thí nghiệm pressuremeter trong đất với lỗ khoan chuẩn bị trước. |
| ISO 22476-4:2021 | Dùng cho thí nghiệm pressuremeter khoan trước theo quy trình Ménard. |
| TCVN 11520:2016 | Tiêu chuẩn thiết kế móng cọc vít còn hiệu lực, có viện dẫn ASTM D 4719 cho PMT/DMT. |
| ASTM D4719-07 | Không nên dùng làm căn cứ hiện hành vì đã bị rút lại từ năm 2016. |
| Nhiệm vụ khảo sát | Phải ghi rõ tiêu chuẩn áp dụng, loại thiết bị, hố khoan, số cấp áp lực, cách xử lý và sản phẩm bàn giao. |
Lưu ý: PMT là thí nghiệm nhạy với phương pháp khoan và chất lượng lỗ khoan. Vì vậy, báo cáo phải nêu rõ tiêu chuẩn áp dụng, cấu hình thiết bị và cách hiệu chỉnh dữ liệu, không chỉ ghi một con số mô đun hoặc áp lực giới hạn.
PMT Đo Những Chỉ Tiêu Gì?
PMT chủ yếu đo phản ứng biến dạng ngang của đất hoặc đá yếu dưới tác dụng áp lực. Dữ liệu gốc thường là áp lực tác dụng và thể tích giãn nở hoặc biến dạng tương ứng theo từng cấp tải.
Từ dữ liệu gốc, kỹ sư có thể xác định mô đun pressuremeter, áp lực giới hạn, áp lực chảy dẻo hoặc các tham số tương quan khác. Cách xác định phụ thuộc tiêu chuẩn, loại thiết bị, điều kiện đất đá và mục tiêu thiết kế.
| Chỉ tiêu | Ý nghĩa kỹ thuật |
|---|---|
| Đường cong áp lực – biến dạng | Là dữ liệu gốc thể hiện phản ứng của đất đá khi đầu đo nở ngang. |
| Mô đun nén ngang | Hỗ trợ đánh giá độ biến dạng của đất đá tại chỗ. |
| Áp lực giới hạn | Liên quan khả năng chịu tải và trạng thái phá hoại theo diễn giải PMT. |
| Áp lực chảy dẻo | Giúp nhận diện giai đoạn chuyển từ biến dạng tương đối đàn hồi sang biến dạng lớn hơn. |
| Biến đổi theo chiều sâu | Giúp so sánh lớp đất yếu, lớp cứng và vùng địa tầng thay đổi. |
| Nhận xét địa kỹ thuật | Dùng để hỗ trợ thiết kế móng, hố đào, tường chắn, xử lý nền hoặc kiểm tra địa tầng. |
Vì Sao PMT Quan Trọng Trong Khảo Sát Địa Chất Công Trình?
Nhiều thí nghiệm hiện trường cho dữ liệu gián tiếp. SPT cho số búa, CPT cho sức kháng xuyên, còn PMT đo trực tiếp phản ứng biến dạng ngang của đất đá trong lỗ khoan.
Điểm này rất hữu ích khi thiết kế cần thông số biến dạng tại chỗ. Với móng cọc, tường chắn, hố đào sâu hoặc đất đá yếu, PMT có thể bổ sung dữ liệu mà các thí nghiệm xuyên thông thường chưa phản ánh đầy đủ.
| Giá trị của PMT | Ý nghĩa thực tế |
|---|---|
| Liên Hệ Hotline | Hạn chế một phần ảnh hưởng của lấy mẫu và thí nghiệm phòng nếu lỗ khoan được chuẩn bị đúng. |
| Liên Hệ Hotline | Cung cấp tham số liên quan biến dạng và sức kháng của đất đá quanh móng. |
| Liên Hệ Hotline | Có thể đánh giá vật liệu khó lấy mẫu nguyên trạng hoặc khó thí nghiệm trong phòng. |
| Liên Hệ Hotline | Thực hiện tại nhiều độ sâu để tạo hồ sơ biến đổi cơ học theo địa tầng. |
| Liên Hệ Hotline | Giúp kiểm tra chéo dữ liệu xuyên, khoan, mẫu và kết quả thí nghiệm phòng. |
Khi Nào Nên Dùng Thí Nghiệm PMT?
PMT phù hợp khi công trình cần thông số biến dạng tại chỗ hoặc cần đánh giá đất đá quanh lỗ khoan. Đây thường là các dự án có móng sâu, móng chịu tải lớn, hố đào, tầng hầm, công trình ngầm, cầu, kè hoặc nền đất yếu.
PMT cũng hữu ích khi mẫu đất đá khó lấy nguyên trạng. Trong trường hợp đó, thí nghiệm trong lỗ khoan giúp bổ sung dữ liệu hiện trường để kỹ sư phân tích an toàn hơn.
| Trường hợp nên dùng | Lý do phù hợp |
|---|---|
| Móng cọc, móng sâu | Cần đánh giá đất đá quanh cọc và biến dạng nền theo chiều sâu. |
| Hố đào sâu, tầng hầm | Cần thông số biến dạng ngang phục vụ phân tích tường vây, chuyển vị và ổn định. |
| Cầu, cảng, kè | Cần dữ liệu địa kỹ thuật tin cậy cho nền móng và đất đá yếu. |
| Công trình ngầm | Cần đánh giá phản ứng của đất đá quanh không gian đào hoặc kết cấu ngầm. |
| Nền đất yếu | Cần bổ sung thông số biến dạng bên cạnh thí nghiệm cắt, nén, CPT hoặc SPT. |
| Đá phong hóa, đá yếu | Cần dữ liệu tại chỗ khi mẫu khó đại diện hoặc bị nứt vỡ trong quá trình lấy mẫu. |

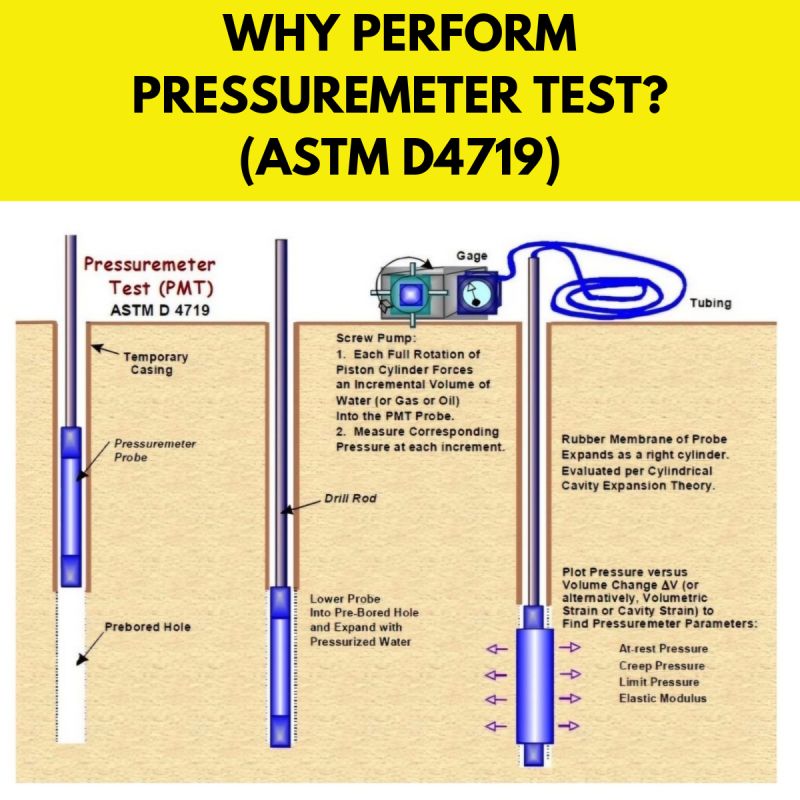

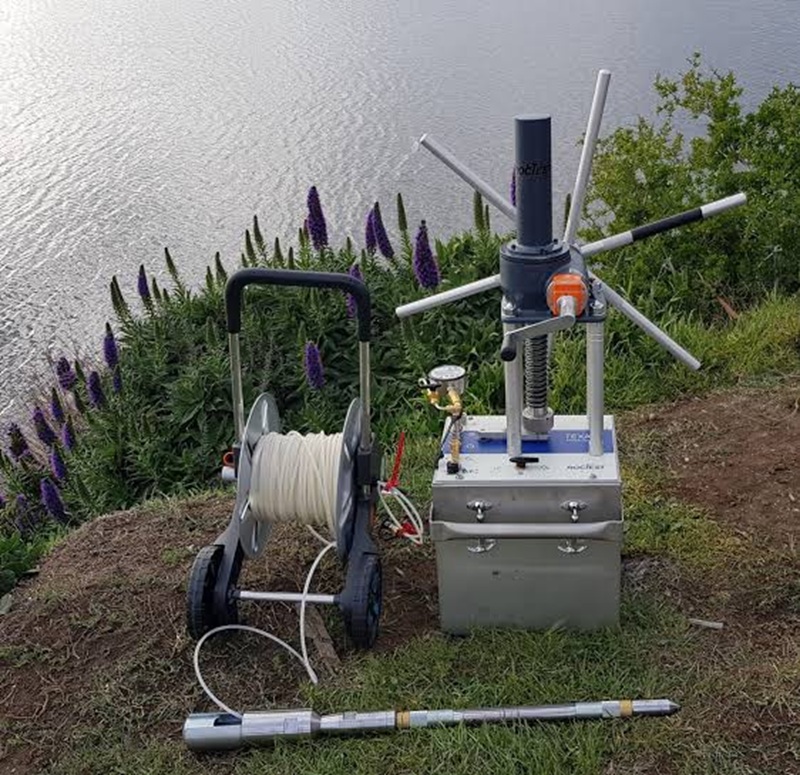

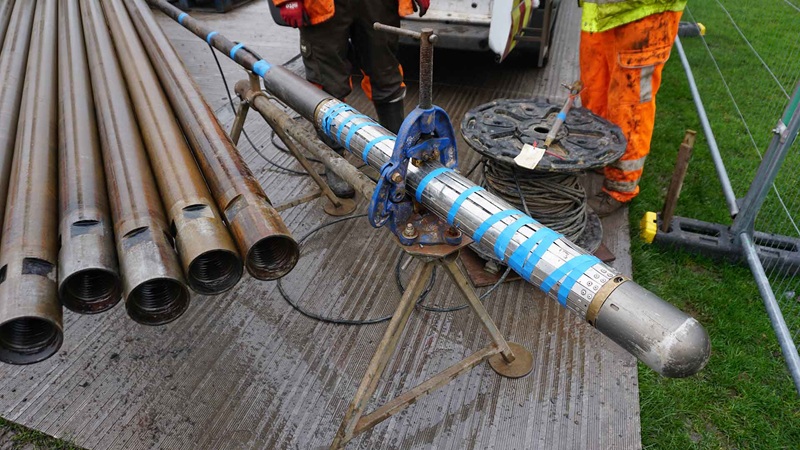

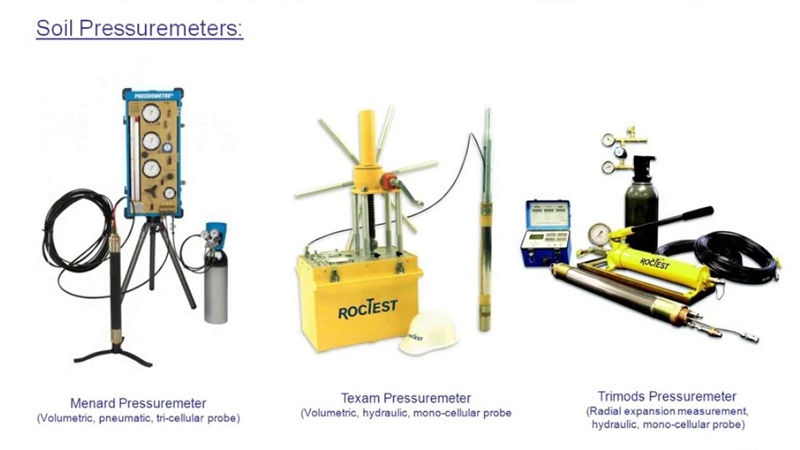

Thiết Bị PMT Gồm Những Gì?
Một hệ thiết bị PMT thường gồm đầu đo pressuremeter, ống dẫn áp lực, bộ điều khiển áp lực, hệ đo thể tích hoặc biến dạng, thiết bị ghi số liệu và phụ kiện đặt đầu đo trong lỗ khoan.
Chất lượng thiết bị ảnh hưởng trực tiếp đến kết quả. Nếu màng đo, hệ thống ống, bộ ghi thể tích hoặc cảm biến áp lực không được kiểm tra, dữ liệu có thể sai lệch.
| Bộ phận | Vai trò trong thí nghiệm |
|---|---|
| Đầu đo pressuremeter | Nở ngang trong lỗ khoan để tạo áp lực lên thành đất đá. |
| Màng hoặc buồng giãn nở | Truyền áp lực từ thiết bị vào thành lỗ khoan. |
| Bộ điều khiển áp lực | Tạo và kiểm soát các cấp áp lực trong quá trình thí nghiệm. |
| Hệ đo thể tích/biến dạng | Ghi lượng giãn nở hoặc biến dạng tương ứng với từng cấp áp lực. |
| Ống dẫn và phụ kiện | Kết nối đầu đo với bộ điều khiển, cần kín và ổn định. |
| Biểu mẫu ghi số liệu | Lưu áp lực, thời gian, thể tích, độ sâu, ghi chú lỗ khoan và hiện tượng bất thường. |
Vai Trò Của Lỗ Khoan Trong PMT
Lỗ khoan là yếu tố quyết định chất lượng PMT. Nếu thành lỗ khoan bị phá hoại, rửa trôi, giãn nở, sập vách hoặc đường kính không phù hợp, kết quả thí nghiệm có thể không đại diện.
ASTM D4719-20 nhấn mạnh việc biết loại đất cần thí nghiệm là cần thiết để chọn cách chuẩn bị hố thử, diễn giải dữ liệu và đánh giá khả năng chấp nhận kết quả. Vì vậy, PMT không nên tách khỏi công tác khoan và mô tả địa tầng.
| Yếu tố lỗ khoan | Ảnh hưởng đến PMT |
|---|---|
| Đường kính lỗ khoan | Phải phù hợp với đầu đo để giảm khoảng hở và tránh làm sai đường cong ban đầu. |
| Chất lượng thành lỗ | Thành lỗ bị phá hoại làm kết quả biến dạng không còn phản ánh đúng nền đất. |
| Phương pháp khoan | Khoan không phù hợp có thể làm xáo trộn đất trước khi thí nghiệm. |
| Độ sâu thí nghiệm | Cần liên kết với lớp đất đá cụ thể trong trụ địa tầng. |
| Nước ngầm | Ảnh hưởng đến ổn định lỗ khoan, áp lực và cách diễn giải kết quả. |
| Thời gian chờ | Để quá lâu có thể làm thành lỗ thay đổi, nhất là trong đất yếu hoặc đất rời. |

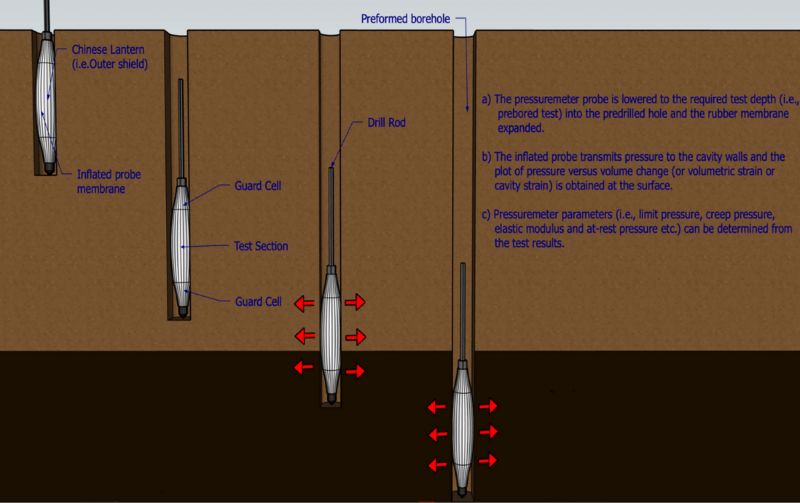

Quy Trình Thí Nghiệm Nén Ngang Trong Lỗ Khoan
Quy trình PMT phải bắt đầu từ nhiệm vụ khảo sát, loại đất đá cần kiểm tra và tiêu chuẩn áp dụng. Sau đó mới xác định đường kính lỗ khoan, loại đầu đo, độ sâu thí nghiệm và cách ghi số liệu.
Trong quá trình thí nghiệm, kỹ sư gia tải theo từng cấp áp lực hoặc theo quy trình tiêu chuẩn được chọn. Dữ liệu áp lực, thể tích, thời gian và ghi chú hiện trường phải được ghi đầy đủ.
Bước 1: Xác Định Mục Tiêu Thí Nghiệm
Làm rõ PMT dùng cho móng, hố đào, nền yếu, đá yếu, công trình ngầm hay kiểm tra địa tầng.
Bước 2: Khoan Và Chuẩn Bị Lỗ
Khoan đến độ sâu thí nghiệm, kiểm soát đường kính, chất lượng thành lỗ và điều kiện nước ngầm.
Bước 3: Hạ Đầu Đo PMT
Đưa đầu đo vào đúng độ sâu, kiểm tra kết nối, áp lực ban đầu và trạng thái ổn định của thiết bị.
Bước 4: Gia Tải Ngang
Tăng áp lực theo cấp hoặc theo quy trình tiêu chuẩn, đồng thời ghi thể tích giãn nở và thời gian.
Bước 5: Kết Thúc Và Thu Hồi Thiết Bị
Dừng thí nghiệm theo tiêu chuẩn, giới hạn thiết bị hoặc khi đạt phạm vi dữ liệu cần thiết.
Bước 6: Xử Lý Và Diễn Giải
Hiệu chỉnh dữ liệu, lập đường cong, xác định tham số PMT và đưa vào báo cáo khảo sát.
Cách Đọc Đường Cong Áp Lực – Biến Dạng
Đường cong PMT thường có giai đoạn tiếp xúc ban đầu, giai đoạn biến dạng tương đối ổn định và giai đoạn biến dạng lớn khi đất đá tiến gần trạng thái giới hạn. Việc đọc đường cong cần do kỹ sư địa kỹ thuật thực hiện.
Không nên lấy một điểm trên đồ thị rồi suy ra kết luận nền tốt hoặc xấu. Cần xem chất lượng lỗ khoan, loại đất đá, độ sâu thí nghiệm, cấp áp lực, hiệu chỉnh thiết bị và dữ liệu khoan đi kèm.
| Dấu hiệu trên đường cong | Cách hiểu thận trọng |
|---|---|
| Đoạn đầu biến dạng lớn | Có thể liên quan khoảng hở, tiếp xúc đầu đo hoặc thành lỗ khoan bị xáo trộn. |
| Đoạn gần tuyến tính | Thường là vùng dùng để xác định mô đun theo tiêu chuẩn áp dụng. |
| Biến dạng tăng nhanh | Có thể liên quan trạng thái giới hạn hoặc đất đá bị phá hoại cục bộ. |
| Đường cong nhiễu | Cần kiểm tra thiết bị, rò rỉ, chất lượng lỗ khoan hoặc ghi số liệu. |
| Kết quả khác biệt mạnh | Cần đối chiếu với SPT, CPT, mẫu đất đá, trụ địa tầng và ghi chú hiện trường. |
PMT Khác Gì Với SPT?
SPT là thí nghiệm xuyên tiêu chuẩn trong hố khoan, dùng búa đóng ống mẫu để lấy số búa NSPT. SPT phổ biến, kinh tế và hỗ trợ mô tả địa tầng, nhưng không đo trực tiếp đường cong biến dạng ngang của đất đá.
PMT gia tải ngang thành lỗ khoan để đánh giá biến dạng tại chỗ. Vì vậy, PMT phù hợp hơn khi cần thông số biến dạng hoặc phân tích tường vây, hố đào, móng chịu tải lớn và đất đá yếu.
| Nội dung so sánh | Khác biệt chính |
|---|---|
| Cơ chế thí nghiệm | SPT đóng ống mẫu bằng búa; PMT gia tải ngang trong lỗ khoan. |
| Dữ liệu chính | SPT cho NSPT; PMT cho đường cong áp lực – biến dạng. |
| Mẫu đất | SPT có mẫu xáo động; PMT thường không lấy mẫu tại chính vị trí đo. |
| Ứng dụng mạnh | SPT khảo sát tổng quát; PMT mạnh ở đánh giá biến dạng và áp lực giới hạn. |
| Cách dùng tốt nhất | Kết hợp SPT, PMT, mẫu và thí nghiệm phòng để kiểm tra chéo. |
PMT Khác Gì Với CPT/CPTu?
CPT là thí nghiệm xuyên tĩnh, ghi sức kháng mũi và ma sát thành theo chiều sâu. CPTu đo thêm áp lực nước lỗ rỗng, hữu ích khi phân tích đất bão hòa nước và nền yếu.
PMT không xuyên liên tục như CPT. Đổi lại, PMT cho phản ứng biến dạng ngang tại độ sâu thí nghiệm, phù hợp khi thiết kế cần mô đun biến dạng hoặc áp lực giới hạn tại chỗ.
| Nội dung so sánh | Cách hiểu đúng |
|---|---|
| CPT/CPTu | Cho dữ liệu xuyên liên tục, hỗ trợ phân lớp và tương quan địa kỹ thuật. |
| PMT | Cho đường cong áp lực – biến dạng tại các độ sâu được chọn. |
| Điều kiện thi công | CPT cần hệ ép xuyên; PMT cần hố khoan có chất lượng phù hợp. |
| Ứng dụng chính | CPT mạnh ở phân lớp; PMT mạnh ở tham số biến dạng tại chỗ. |
| Kết hợp dữ liệu | Nên dùng cùng khoan, SPT, CPT/CPTu và thí nghiệm phòng khi dự án quan trọng. |
PMT Có Dùng Cho Đá Yếu Không?
PMT có thể dùng trong một số điều kiện đá yếu hoặc đá phong hóa khi thiết bị, lỗ khoan và tiêu chuẩn áp dụng phù hợp. Tuy nhiên, không nên mặc định mọi loại đá đều phù hợp với cùng một thiết bị PMT.
Với đá nứt nẻ, đá phong hóa không đều hoặc lỗ khoan khó ổn định, kết quả có thể bị ảnh hưởng bởi khe nứt, chất lượng thành lỗ và hướng yếu cục bộ. Cần đối chiếu với mẫu lõi, RQD, mô tả đá và thí nghiệm khác.
| Điều kiện đá yếu | Lưu ý khi dùng PMT |
|---|---|
| Đá phong hóa mềm | Có thể hữu ích nếu lỗ khoan ổn định và thiết bị phù hợp. |
| Đá nứt nẻ mạnh | Cần thận trọng vì khe nứt có thể chi phối biến dạng đo được. |
| Đá xen đất | Cần liên kết kết quả với trụ địa tầng và mẫu khoan. |
| Lỗ khoan sập vách | Không phù hợp nếu không giữ được thành lỗ thí nghiệm. |
| Dự án móng sâu | PMT chỉ là một phần dữ liệu; cần thêm khoan, thí nghiệm đá và phân tích địa kỹ thuật. |
Khi Nào Cần Kết Hợp Khảo Sát Địa Hình?
PMT cho dữ liệu dưới mặt đất tại một hố khoan và một độ sâu cụ thể. Để đưa kết quả vào mặt cắt địa chất, bản vẽ thiết kế hoặc mô hình nền móng, điểm thí nghiệm cần có vị trí và cao độ rõ ràng.
Với dự án tuyến, cầu, kè, hố đào, tầng hầm hoặc khu đất rộng, Bách Việt United thường khuyến nghị kết hợp khảo sát địa hình. Dữ liệu địa hình giúp liên kết hố khoan, PMT, mặt đất tự nhiên, mặt cắt và phạm vi công trình.
Khuyến nghị: mỗi điểm PMT nên có mã hố khoan, độ sâu thí nghiệm, lớp đất đá, cao độ miệng hố và tiêu chuẩn xử lý dữ liệu. Nếu thiếu các thông tin này, kết quả khó dùng cho thiết kế.
Ưu Điểm Của Thí Nghiệm PMT
Ưu điểm lớn nhất của PMT là đo được phản ứng biến dạng của đất đá tại chỗ. Điều này hữu ích trong các bài toán mà mẫu phòng thí nghiệm không đại diện hoặc thí nghiệm xuyên chưa đủ thông tin.
PMT cũng giúp bổ sung dữ liệu cho mô hình địa kỹ thuật. Khi thực hiện tại nhiều độ sâu, kết quả cho thấy sự thay đổi độ cứng và sức kháng của các lớp đất đá trong hố khoan.
| Ưu điểm | Giá trị thực tế |
|---|---|
| Đo tại chỗ | Liên Hệ Hotline |
| Có đường cong biến dạng | Liên Hệ Hotline |
| Hữu ích cho thiết kế | Liên Hệ Hotline |
| Dùng được theo chiều sâu | Liên Hệ Hotline |
| Kết hợp tốt với khoan | Liên Hệ Hotline |
Hạn Chế Của Thí Nghiệm PMT
PMT không phải thí nghiệm đơn giản. Kết quả nhạy với chất lượng lỗ khoan, cách đặt đầu đo, thiết bị, hiệu chỉnh hệ thống và cách diễn giải. Nếu lỗ khoan xấu, đường cong có thể không phản ánh đúng nền đất.
PMT cũng không thay thế toàn bộ khoan, SPT, CPT hoặc thí nghiệm trong phòng. Dữ liệu cần được dùng trong bối cảnh địa tầng, nước ngầm, tải trọng công trình và yêu cầu thiết kế cụ thể.
| Hạn chế | Cách kiểm soát |
|---|---|
| Phụ thuộc lỗ khoan | Chọn phương pháp khoan phù hợp và kiểm soát đường kính, thành lỗ, nước ngầm. |
| Phụ thuộc thiết bị | Kiểm tra đầu đo, màng, ống dẫn, bộ đo áp lực và hệ đo thể tích. |
| Diễn giải phức tạp | Cần kỹ sư địa kỹ thuật đọc dữ liệu theo tiêu chuẩn áp dụng. |
| Không lấy mẫu | Cần đối chiếu hố khoan, mẫu đất đá và thí nghiệm trong phòng. |
| Không phù hợp mọi địa tầng | Cần thận trọng với đất rời khó giữ thành, đá nứt nẻ mạnh hoặc lớp lẫn tạp. |
Các Lỗi Thường Gặp Khi Thực Hiện PMT
Lỗi thường gặp nhất là xem PMT như một phép đo độc lập, tách khỏi hố khoan. Trên thực tế, loại đất đá, phương pháp khoan và chất lượng thành lỗ ảnh hưởng trực tiếp đến kết quả.
Lỗi thứ hai là không ghi đủ dữ liệu gốc. Nếu báo cáo chỉ có mô đun hoặc áp lực giới hạn mà thiếu đường cong, độ sâu, cấp áp lực và ghi chú thiết bị, kết quả khó kiểm tra lại.
- Khoan không phù hợp: làm xáo trộn thành lỗ trước khi đặt đầu đo.
- Không kiểm soát đường kính lỗ: tạo khoảng hở lớn hoặc tiếp xúc đầu đo không ổn định.
- Không ghi dữ liệu theo thời gian: thiếu cơ sở đánh giá biến dạng và diễn giải đường cong.
- Không hiệu chỉnh thiết bị: bỏ qua độ giãn hệ thống, màng hoặc sai lệch áp lực.
- Không liên kết với trụ địa tầng: không biết kết quả đại diện cho lớp đất đá nào.
- Dùng tiêu chuẩn cũ: viện dẫn phiên bản đã bị rút lại hoặc không phù hợp nhiệm vụ khảo sát.
Hồ Sơ Kết Quả PMT Nên Có Gì?
Hồ sơ PMT tốt phải đủ để kiểm tra lại thí nghiệm. Ngoài kết quả diễn giải, cần có dữ liệu gốc, biểu đồ, mô tả thiết bị, thông tin hố khoan và ghi chú hiện trường.
Với dự án quan trọng, Bách Việt United khuyến nghị bàn giao dữ liệu theo dạng PDF, bảng số liệu và bản vẽ liên kết hố khoan. Khi cần quản lý lâu dài, có thể tổ chức thêm CAD/GIS.
| Thành phần hồ sơ | Nội dung nên có |
|---|---|
| Sơ đồ vị trí | Mã hố khoan, tọa độ, cao độ, tuyến hoặc khu vực thí nghiệm. |
| Trụ địa tầng | Liên kết độ sâu PMT với lớp đất đá, mẫu và nước ngầm. |
| Dữ liệu gốc | Bảng áp lực, thể tích/biến dạng, thời gian, cấp tải và ghi chú thiết bị. |
| Đường cong PMT | Biểu đồ áp lực – biến dạng, vùng dùng để xác định tham số. |
| Thông số diễn giải | Mô đun, áp lực giới hạn hoặc chỉ tiêu khác theo tiêu chuẩn áp dụng. |
| Ghi chú giới hạn | Nêu chất lượng lỗ khoan, hiệu chỉnh, hiện tượng bất thường và phạm vi sử dụng. |
Khi Nào Cần Bổ Sung Thí Nghiệm Khác?
PMT có giá trị cao nhưng không nên dùng như dữ liệu duy nhất cho thiết kế. Với công trình quan trọng, nền đất phức tạp hoặc hố đào sâu, cần kết hợp nhiều nguồn dữ liệu.
Khoan giúp xác định địa tầng và lấy mẫu. SPT/CPT giúp kiểm tra sức kháng xuyên. Thí nghiệm phòng cung cấp chỉ tiêu cơ lý. Quan trắc giúp kiểm soát chuyển vị, lún hoặc áp lực nước trong thi công.
| Tình huống | Phương pháp nên bổ sung |
|---|---|
| Cần xác định loại đất đá | Khoan, lấy mẫu, mô tả trụ địa tầng và thí nghiệm phân loại. |
| Cần dữ liệu xuyên liên tục | CPT hoặc CPTu nếu mặt bằng và địa tầng cho phép. |
| Cần kiểm tra đất rời | SPT, CPT, thí nghiệm phòng và đánh giá theo tiêu chuẩn thiết kế. |
| Hố đào sâu | PMT, thí nghiệm đất, quan trắc chuyển vị, nước ngầm và phân tích tường vây. |
| Móng cọc công trình lớn | Khoan sâu, SPT/CPT, PMT, thí nghiệm đá nếu có và phân tích sức chịu tải. |
Ứng Dụng Scan 3D, UAV Và Dữ Liệu Số
PMT cho dữ liệu trong lỗ khoan, còn scan 3D, UAV và khảo sát địa hình cung cấp dữ liệu bề mặt. Khi kết hợp, bộ hồ sơ địa kỹ thuật sẽ dễ kiểm tra và dễ đưa vào thiết kế hơn.
Với công trình hố đào, tầng hầm, kè, cầu, nhà xưởng hoặc khu đất rộng, Hợp Nhất Bách Việt có thể kết hợp scan 3D laser, UAV Mapping, khảo sát địa hình và dữ liệu hố khoan để chuẩn hóa hồ sơ.
| Loại dữ liệu | Vai trò bổ trợ |
|---|---|
| Khảo sát địa hình | Cung cấp cao độ, mặt bằng, tuyến, mặt cắt và vị trí hố khoan. |
| UAV Mapping | Ghi nhận hiện trạng khu vực rộng, mái dốc, bãi vật liệu hoặc tuyến công trình. |
| Scan 3D | Lưu hiện trạng 3D công trình, hố đào, tường vây hoặc khu vực cần kiểm tra. |
| CAD/GIS | Tổ chức hố khoan, điểm PMT, biểu đồ, mặt cắt và lớp dữ liệu bàn giao. |
| Quan trắc | Theo dõi lún, nghiêng, chuyển vị hoặc nước ngầm trong quá trình thi công. |
Chủ Đầu Tư Nên Yêu Cầu Gì Khi Thuê PMT?
Khi thuê thí nghiệm PMT, Bạn nên yêu cầu rõ tiêu chuẩn áp dụng, số điểm, độ sâu, loại thiết bị, phương pháp khoan, dữ liệu gốc và sản phẩm bàn giao. Đây là cách giảm rủi ro có kết quả nhưng không đủ cơ sở thiết kế.
Nếu hồ sơ dùng cho móng, hố đào, tường vây hoặc công trình lớn, cần yêu cầu phần nhận xét kỹ thuật. Báo cáo nên nêu rõ dữ liệu được dùng ở phạm vi nào và cần bổ sung gì nếu kết quả chưa đủ tin cậy.
- Ghi rõ tiêu chuẩn: ưu tiên ASTM D4719-20 hoặc ISO 22476-4:2021 theo nhiệm vụ khảo sát.
- Ghi rõ loại PMT: đầu đo, phương pháp khoan, đường kính lỗ và cấu hình thiết bị.
- Yêu cầu dữ liệu gốc: cần bảng áp lực, thể tích/biến dạng, thời gian và đường cong.
- Liên kết hố khoan: kết quả phải gắn với trụ địa tầng, lớp đất đá và độ sâu rõ ràng.
- Yêu cầu hiệu chỉnh: báo cáo cần nêu cách hiệu chỉnh thiết bị, màng, hệ thống và giới hạn dữ liệu.
- Yêu cầu kiến nghị bổ sung: nếu kết quả bất thường, cần đề xuất khoan, CPT, SPT hoặc thí nghiệm phòng.
Bách Việt United Hỗ Trợ Gì?
Hợp Nhất Bách Việt hỗ trợ Bạn từ tư vấn phương án khảo sát, bố trí hố khoan, phối hợp thí nghiệm PMT, khảo sát địa hình, xử lý dữ liệu và chuẩn hóa hồ sơ bàn giao. Tùy dự án, PMT sẽ được đề xuất như một phần của bộ khảo sát địa kỹ thuật.
Mục tiêu của Bách Việt United là cung cấp dữ liệu rõ ràng, dễ kiểm tra và đúng phạm vi sử dụng. Bách Việt United không tách riêng một chỉ tiêu PMT khỏi bối cảnh địa tầng, nước ngầm, chất lượng lỗ khoan và yêu cầu thiết kế.
Tư Vấn Phạm Vi PMT
Xác định số điểm, độ sâu, tiêu chuẩn, loại thiết bị và thí nghiệm bổ sung cần thiết.
Kết Hợp Khoan Địa Chất
Liên kết PMT với trụ địa tầng, mẫu, SPT, CPT và thí nghiệm trong phòng.
Khảo Sát Địa Hình
Đo cao độ, vị trí hố khoan, mặt cắt và dữ liệu bề mặt phục vụ thiết kế.
Chuẩn Hóa Hồ Sơ Số
Bàn giao bảng kết quả, biểu đồ, mặt cắt, CAD/PDF và dữ liệu phục vụ thiết kế.
Căn Cứ Kỹ Thuật Cần Lưu Ý
Đến thời điểm kiểm tra, ASTM D4719-20 và ISO 22476-4:2021 là hai căn cứ quốc tế cần ưu tiên khi hồ sơ yêu cầu PMT trong lỗ khoan. Không nên tự dùng phiên bản ASTM D4719-07 vì phiên bản này đã bị rút lại.
Tại Việt Nam, một số tiêu chuẩn thiết kế còn hiệu lực có viện dẫn ASTM D4719 cho PMT. Tuy nhiên, khi lập nhiệm vụ khảo sát, cần ghi rõ tiêu chuẩn thí nghiệm trực tiếp, không chỉ ghi chung “PMT”.
| Căn cứ kỹ thuật | Vai trò khi áp dụng |
|---|---|
| ASTM D4719-20 | Tiêu chuẩn hiện hành cho thí nghiệm pressuremeter trong đất với lỗ khoan chuẩn bị trước. |
| ISO 22476-4:2021 | Tiêu chuẩn quốc tế cho prebored pressuremeter test theo quy trình Ménard. |
| TCVN 11520:2016 | Tiêu chuẩn thiết kế còn hiệu lực có viện dẫn ASTM D 4719 cho PMT/DMT. |
| TCVN 9437:2012 | Liên quan khoan thăm dò địa chất công trình khi PMT thực hiện trong hố khoan. |
| Hồ sơ thiết kế | Quy định mục tiêu dùng tham số PMT trong móng, tường chắn, hố đào hoặc công trình ngầm. |
| Nhiệm vụ khảo sát | Xác định vị trí, độ sâu, số điểm, thiết bị, sản phẩm và giới hạn sử dụng kết quả. |
Kết Luận
Thí nghiệm nén ngang trong lỗ khoan PMT là phương pháp có giá trị cao khi cần đánh giá biến dạng ngang và áp lực giới hạn của đất đá tại chỗ. Phương pháp này hữu ích cho móng sâu, hố đào, tường chắn, công trình ngầm, cầu, kè và nền đất đá phức tạp.
Tuy nhiên, PMT rất nhạy với chất lượng lỗ khoan, thiết bị và cách diễn giải. Để kết quả có giá trị, cần dùng tiêu chuẩn hiện hành, ghi dữ liệu gốc, hiệu chỉnh đúng và liên kết kết quả với hố khoan, địa tầng, nước ngầm, mẫu và thí nghiệm bổ sung.
Nếu Bạn cần thí nghiệm PMT, khảo sát địa chất, khảo sát địa hình, scan 3D hoặc chuẩn hóa hồ sơ địa kỹ thuật, Hợp Nhất Bách Việt có thể tư vấn phương án phù hợp với nền đất và mục tiêu thiết kế của dự án.
Tài Liệu Tham Khảo
- ASTM International. (2020). ASTM D4719-20 Standard Test Methods for Prebored Pressuremeter Testing in Soils.
- International Organization for Standardization. (2021). ISO 22476-4:2021 Geotechnical investigation and testing – Field testing – Part 4: Prebored pressuremeter test by Ménard procedure.
- Bộ Khoa học và Công nghệ. (2016). TCVN 11520:2016 Móng cọc vít có cánh đơn ở mũi – Yêu cầu thiết kế.
- Bộ Khoa học và Công nghệ. (2012). TCVN 9437:2012 Khoan thăm dò địa chất công trình.
Liên Hệ Tư Vấn Thí Nghiệm PMT Và Khảo Sát Địa Chất
- CÔNG TY TNHH HỢP NHẤT BÁCH VIỆT
- Mã số thuế: 0315606813
- Địa chỉ: 369/16 Lò Lu, Phường Long Phước, TP Hồ Chí Minh, Việt Nam
- Hotline: +84 903 692 185
- Email: viet@bachvietunited.com
- Website: bachvietunited.com
Tin liên quan khác
