Đo đạc địa chính Bệnh viện Đa khoa Củ Chi

1. Tổng quan dự án đo đạc địa chính Bệnh viện Đa khoa Củ Chi

• Đo đạc địa chính
• Khảo sát hiện trạng
• Ranh đất
• Hiện trạng công trình
• Bệnh viện
• Củ Chi

Khuôn viên bệnh viện gồm nhiều nhóm đối tượng có quan hệ chặt chẽ: khối nhà, sân đường nội bộ, cổng, hàng cây, công trình phụ trợ và tuyến giao thông bên ngoài. Để phản ánh hiện trạng có hệ thống, các trạm máy cần được phân bố theo vùng quan sát, đồng thời duy trì liên kết giữa phần bên trong với các cạnh tiếp giáp bên ngoài khu đất.

2. Mục tiêu kỹ thuật của công tác đo đạc

Mục tiêu của dự án là thu thập dữ liệu phản ánh hiện trạng vị trí khu đất, các cạnh ranh cần kiểm tra và hệ thống công trình xây dựng trong phạm vi được giao. Dữ liệu ngoài thực địa cần được tổ chức đủ rõ để phục vụ bước đối chiếu hồ sơ, biên tập bản vẽ và các công việc chuyên môn tiếp theo theo yêu cầu của dự án.

Portfolio này không thay thế hồ sơ địa chính hoặc kết luận pháp lý về ranh giới sử dụng đất. Giá trị pháp lý của ranh, diện tích và vị trí khu đất chỉ có thể xác định sau khi dữ liệu đo được đối chiếu với hồ sơ hợp lệ, cơ sở kỹ thuật áp dụng và quy trình xác nhận của các bên có thẩm quyền.

3. Phạm vi công việc Bách Việt United triển khai

Từ tên dự án và bộ ảnh được cung cấp, có thể xác nhận các nhóm công việc ở cấp độ Portfolio gồm khảo sát điều kiện hiện trường, lựa chọn trạm máy, đo hiện trạng khuôn viên, ghi nhận công trình, kiểm tra các cạnh ranh theo nhiệm vụ, tổ chức dữ liệu và xử lý nội nghiệp. Khối lượng điểm đo, phạm vi ranh cùng cấu trúc sản phẩm chỉ được xác định từ hồ sơ dự án.

• Khảo sát sơ bộ: Quan sát lối tiếp cận, mật độ người và phương tiện, vị trí các khối nhà, cây xanh cùng vật cản ảnh hưởng đến tầm ngắm.
• Kiểm tra hồ sơ đầu vào: Đối chiếu phạm vi cần đo, sơ đồ hoặc tài liệu liên quan trước khi triển khai chi tiết ngoài thực địa.
• Bố trí trạm máy: Chọn nền ổn định, có trường nhìn phù hợp và hạn chế chiếm dụng lối đi trong khuôn viên.
• Đo hiện trạng công trình: Ghi nhận vị trí các khối nhà, mép công trình, sân đường và đối tượng phụ trợ theo yêu cầu.
• Ghi nhận cạnh ranh: Thu thập dữ liệu tại các dấu hiệu hiện hữu và khu vực tiếp giáp để phục vụ đối chiếu chuyên môn.

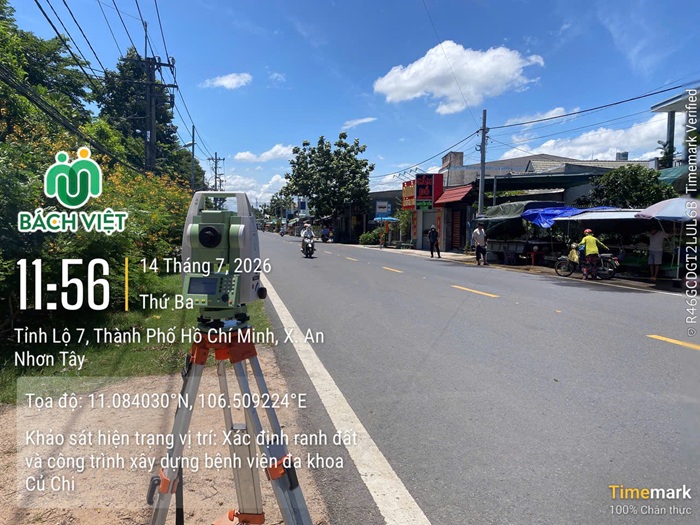

• Khảo sát tuyến ngoài: Liên kết dữ liệu khuôn viên với tuyến đường và những đối tượng ổn định bên ngoài phạm vi sử dụng.
• Xử lý nội nghiệp: Đồng bộ, phân loại, kiểm tra logic và biên tập dữ liệu theo định dạng sản phẩm được phê duyệt.

Trong cơ sở y tế, mỗi vị trí tác nghiệp đều cần được cân nhắc theo hoạt động thực tế. Tổ kỹ thuật phải tránh khu vực cấp cứu, lối vận chuyển bệnh nhân, luồng xe và những vị trí có mật độ người cao. Việc phân chia khu đo theo khung giờ hoặc theo từng cụm công trình giúp giảm xung đột và duy trì tiến độ có kiểm soát.

4. Quy trình tổ chức đo đạc ngoài thực địa

Quy trình tại khuôn viên bệnh viện cần kết hợp yêu cầu kỹ thuật với điều phối hiện trường. Mỗi trạm máy phải có mục tiêu quan sát rõ ràng, liên kết được với phần việc trước–sau và được ghi nhận trong nhật ký. Cách tổ chức này giúp dữ liệu không bị rời rạc khi phải thay đổi vị trí do người, xe hoặc hoạt động chuyên môn của bệnh viện.

1. Tiếp nhận nhiệm vụ: Xác định phạm vi, mục tiêu sử dụng dữ liệu, hồ sơ đầu vào và sản phẩm dự kiến.
2. Khảo sát điều kiện hiện trường: Nhận diện cổng, sân đường, khối nhà, luồng giao thông, cây che và khu vực hạn chế tiếp cận.
3. Lập kế hoạch trạm đo: Phân chia khuôn viên theo vùng quan sát và lựa chọn thứ tự triển khai phù hợp với hoạt động của bệnh viện.
4. Kiểm tra thiết bị: Rà soát trạng thái máy, chân máy và phụ kiện trước mỗi phiên tác nghiệp.
5. Thu thập dữ liệu: Đo các điểm hiện trạng theo mã hóa thống nhất, kết hợp ghi chú loại địa vật và điều kiện quan sát.
6. Chuyển trạm có kiểm soát: Duy trì liên kết giữa các khối nhà, sân nội bộ, cạnh ranh và tuyến đường bên ngoài.
7. Rà soát cuối ca: Đối chiếu dữ liệu, ảnh cùng nhật ký để phát hiện phần việc thiếu hoặc dấu hiệu bất thường.
8. Xử lý nội nghiệp: Kiểm tra logic, phân lớp và biên tập dữ liệu theo yêu cầu bàn giao.

Đo đạc trong một cơ sở y tế đang hoạt động đòi hỏi tổ kỹ thuật kiểm soát đồng thời ba yếu tố: liên kết số liệu, tầm nhìn giữa các trạm và an toàn cho luồng người cùng phương tiện. Một phương án tốt phải thu đủ dữ liệu nhưng không làm gián đoạn hoạt động của đơn vị.

5. Điều kiện hiện trường và giải pháp triển khai

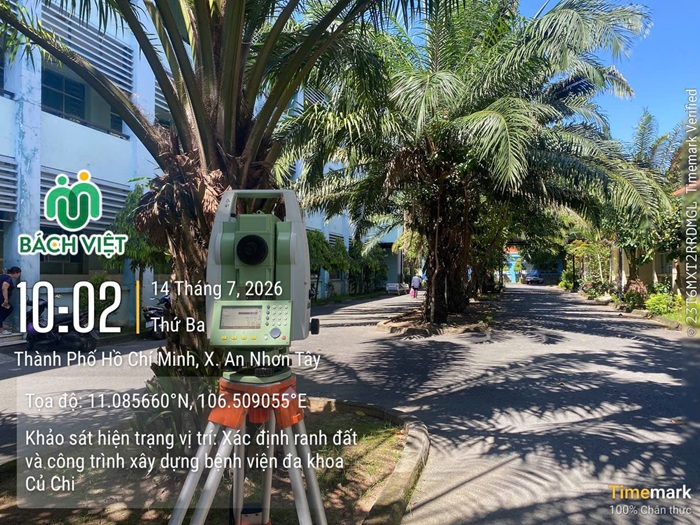

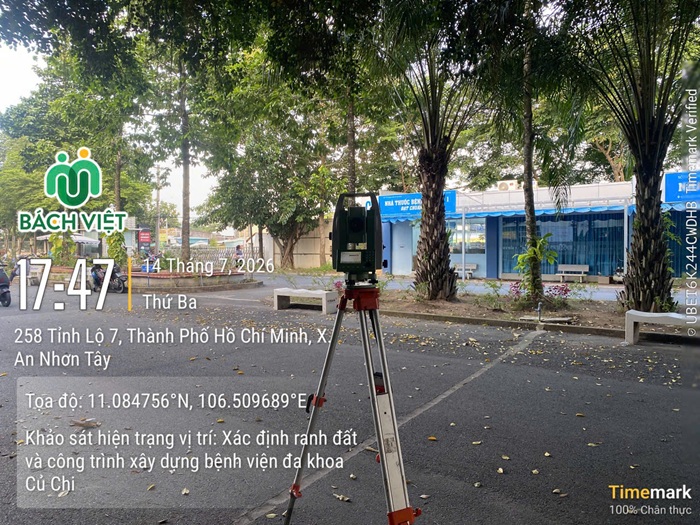

Bộ ảnh thể hiện khuôn viên có nhiều cây lớn, bóng râm, các khối nhà cao tầng, sân đường nội bộ và tuyến giao thông bên ngoài đang hoạt động. Những yếu tố này ảnh hưởng đến trường nhìn của máy, vị trí đặt chân, thời gian quan sát và khả năng duy trì trạm đo trong suốt quá trình tác nghiệp.

Giải pháp triển khai không chỉ là chọn vị trí có tầm nhìn rộng. Một sân trống có thể thuận lợi về kỹ thuật nhưng không phù hợp nếu nằm trên luồng xe hoặc gần khu vực hoạt động liên tục. Vì vậy, tổ đo cần phối hợp quan sát thực địa, điều phối khuôn viên và kế hoạch trạm để mỗi vị trí vừa đạt mục tiêu đo vừa bảo đảm an toàn.

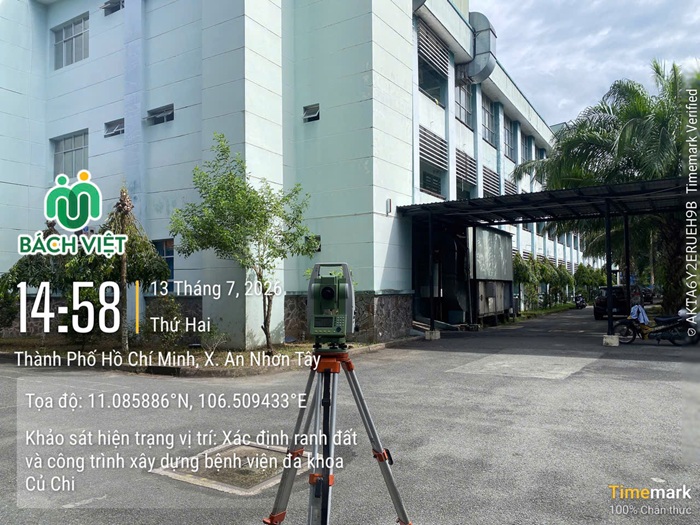

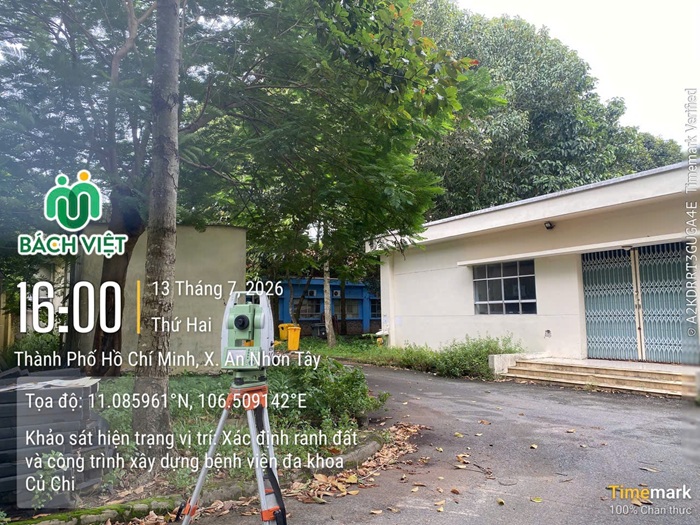

6. Đo hiện trạng công trình và hạ tầng khuôn viên

Hiện trạng công trình không chỉ gồm đường bao của khối nhà. Tùy nhiệm vụ, dữ liệu có thể cần thể hiện mép sân, lối đi, mái che, khu phụ trợ và những đối tượng ổn định có quan hệ với công trình chính. Việc mã hóa đúng ngay ngoài thực địa giúp giảm nhầm lẫn khi nhiều đối tượng nằm gần nhau.

• Nhận diện từng cụm công trình và thống nhất cách đặt mã trước khi thu thập chi tiết.
• Ghi nhận vị trí các góc, mép hoặc điểm đặc trưng có thể quan sát theo nhiệm vụ khảo sát.
• Phân biệt công trình chính, công trình phụ trợ và vật thể tạm thời xuất hiện tại thời điểm đo.
• Liên kết dữ liệu khối nhà với sân đường, lối đi và các đối tượng ổn định xung quanh.
• Đánh dấu khu vực bị che khuất hoặc hạn chế tiếp cận để kiểm tra bổ sung khi cần thiết.
• Không suy đoán phần công trình không quan sát được từ một trạm máy hoặc từ ảnh hiện trường.
• Đối chiếu ảnh và nhật ký trước khi hoàn tất từng cụm công trình.

Khả năng truy nguyên đặc biệt quan trọng tại khuôn viên có nhiều khối nhà tương tự nhau. Khi phát hiện điểm bất thường trong bước nội nghiệp, đội ngũ cần xác định được dữ liệu thuộc công trình nào, quan sát từ trạm nào và liên hệ với các đối tượng lân cận ra sao. Cấu trúc nhật ký thống nhất giúp quá trình kiểm tra có căn cứ.

7. Kiểm tra ranh đất và khu vực tiếp giáp

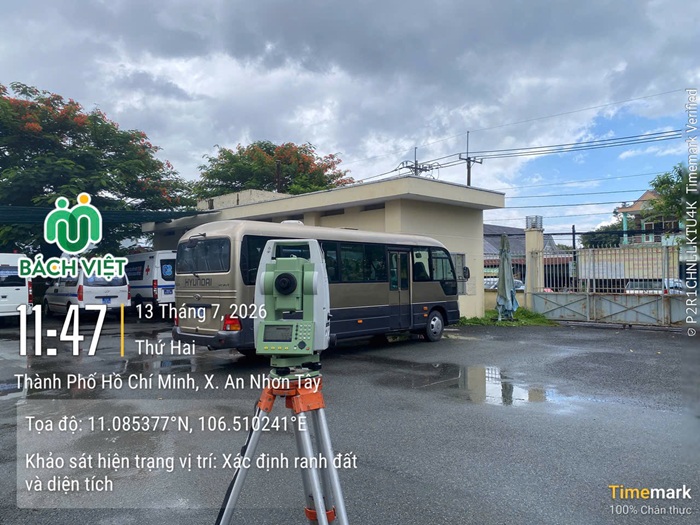

Kiểm tra ranh đất cần được thực hiện thận trọng vì dấu hiệu ngoài thực địa không mặc nhiên đồng nhất với ranh pháp lý. Tường, hàng rào, cổng, mép đường hoặc công trình hiện hữu chỉ là nguồn thông tin cần ghi nhận. Kết luận về ranh phải dựa trên hồ sơ hợp lệ, dữ liệu đo, quá trình đối chiếu và thủ tục chuyên môn phù hợp.

• Đối chiếu sơ bộ phạm vi cần khảo sát với tài liệu đầu vào trước khi đo chi tiết.
• Ghi nhận các dấu hiệu ranh hiện hữu và bối cảnh tiếp giáp tại thời điểm tác nghiệp.
• Liên kết dữ liệu phía trong khuôn viên với tuyến đường hoặc đối tượng ổn định bên ngoài.
• Không tự dịch chuyển, đánh dấu hoặc xác lập mốc ranh khi nhiệm vụ chưa cho phép.
• Phân biệt rõ số liệu hiện trạng với thông tin ranh thể hiện trong hồ sơ địa chính.
• Đánh dấu vị trí có dấu hiệu không thống nhất để kiểm tra chéo hoặc báo cáo người phụ trách.
• Chỉ đưa ra kết luận sau khi hoàn thành đối chiếu theo hồ sơ và quy trình được áp dụng.

Cách trình bày này giúp Portfolio phản ánh đúng năng lực khảo sát mà không thay thế tài liệu chuyên môn. Bản vẽ hoặc số liệu phục vụ thủ tục địa chính phải được lập, kiểm tra và sử dụng theo đúng mục đích của hồ sơ, không thể suy ra trực tiếp từ ảnh tác nghiệp.

8. Kiểm soát chất lượng và giá trị dữ liệu

QA/QC được thực hiện xuyên suốt từ lúc bố trí thiết bị đến khi biên tập dữ liệu. Trong nội dung công khai, Bách Việt United chỉ trình bày nguyên tắc kiểm soát; chỉ tiêu sai số, phương pháp đo kiểm, giới hạn chênh lệch và tiêu chí nghiệm thu phải tuân theo phương án cùng hồ sơ kỹ thuật của dự án.

• Kiểm tra thiết bị: Rà soát tình trạng máy, chân máy và phụ kiện trước mỗi phiên quan sát.
• Kiểm soát trạm đo: Đánh giá nền đặt máy, trường nhìn, vật cản và điều kiện an toàn tại từng vị trí.
• Quản lý mã địa vật: Duy trì cách ghi thống nhất giữa khối nhà, sân đường, công trình phụ trợ và cạnh ranh.
• Rà soát độ phủ: Đối chiếu các khu vực đã đo với phạm vi nhiệm vụ trước khi kết thúc hiện trường.
• Đối chiếu ảnh: Liên kết tư liệu với dữ liệu tương ứng nhưng không công bố tọa độ hoặc số liệu đo.
• Kiểm tra nội nghiệp: Rà soát logic không gian, điểm bất thường và sự liên tục của các đối tượng tuyến.
• Quản lý phiên bản: Tách dữ liệu gốc khỏi dữ liệu đã xử lý và duy trì lịch sử chỉnh sửa theo quy trình.

Giá trị của dự án nằm ở việc chuyển các quan sát phân tán trong khuôn viên thành nguồn dữ liệu có cấu trúc. Khi khối nhà, sân đường, cạnh ranh và khu vực tiếp giáp được đặt trong cùng hệ thống kiểm soát, việc đối chiếu hồ sơ cùng biên tập sản phẩm có cơ sở rõ ràng hơn.
