Khảo sát địa hình xã Hòa Sơn, tỉnh Dak Lak

1. Tổng quan dự án khảo sát địa hình xã Hòa Sơn

• Khảo sát địa hình
• Thiết bị GNSS
• Điểm kỹ thuật
• Địa hình miền núi
• Hòa Sơn
• Đắk Lắk

Hiện trường không chỉ gồm bề mặt tự nhiên mà còn có các đối tượng xây dựng và sản xuất đan xen. Tuyến bê tông, công trình dẫn nước, mép dòng chảy, thảm cây trồng và điểm kỹ thuật hiện hữu đều có thể ảnh hưởng đến cách chia khu đo. Vì vậy, phương án ngoài thực địa cần bám theo khả năng tiếp cận và đặc điểm từng khu vực thay vì bố trí trạm theo khoảng cách cứng.

2. Mục tiêu kỹ thuật của công tác khảo sát

Mục tiêu của dự án là thu thập dữ liệu địa hình và địa vật trong phạm vi được giao, tạo cơ sở phản ánh hiện trạng không gian của khu vực Hòa Sơn. Ngoài các điểm đặc trưng của bề mặt, công tác khảo sát cần nhận diện mối quan hệ giữa khu canh tác, tuyến giao thông nội bộ, địa hình sườn dốc và các công trình dẫn nước xuất hiện trong khu vực.

Phạm vi công khai chưa cung cấp tỷ lệ bản đồ, diện tích hoặc mục đích thiết kế cụ thể. Vì vậy, bài Portfolio không gắn dự án với mật độ điểm, cấp chính xác hoặc cấu trúc sản phẩm chưa được xác nhận. Những thông số này phải được xác định từ nhiệm vụ khảo sát và hồ sơ kỹ thuật chính thức.

3. Phạm vi công việc Bách Việt United triển khai

Từ tên dự án và bộ ảnh hợp lệ được cung cấp, có thể xác nhận các nhóm công việc ở cấp độ Portfolio gồm khảo sát điều kiện tiếp cận, kiểm tra điểm kỹ thuật, bố trí thiết bị GNSS, ghi nhận địa hình–địa vật, tổ chức đo tại tuyến bê tông và quản lý tư liệu hiện trường. Khối lượng chi tiết chỉ được xác định theo hồ sơ nhiệm vụ của dự án.

• Khảo sát sơ bộ: Quan sát đường tiếp cận, địa hình hai bên tuyến, thảm cây trồng và những vị trí có thể ảnh hưởng đến khả năng bố trí thiết bị.
• Kiểm tra điểm hiện hữu: Ghi nhận dấu hiệu kỹ thuật, tình trạng bên ngoài và bối cảnh xung quanh để phục vụ đối chiếu với hồ sơ chuyên môn.
• Lựa chọn trạm đo: Đặt chân máy trên nền ổn định, có trường nhìn phù hợp và không cản trở hoạt động sản xuất hoặc lưu thông.
• Thu thập địa hình: Ghi nhận các điểm đặc trưng tại khu cây trồng, sườn dốc và vị trí chuyển tiếp của bề mặt.
• Ghi nhận công trình hiện hữu: Nhận diện tuyến bê tông, cấu kiện dẫn nước và các địa vật có ý nghĩa đối với mục đích sử dụng dữ liệu.
• Quản lý nhật ký: Liên kết ảnh, thời gian, tuyến công việc và điều kiện tác nghiệp để hỗ trợ truy nguyên dữ liệu.
• Xử lý nội nghiệp: Đồng bộ, phân loại, kiểm tra logic và biên tập dữ liệu theo cấu trúc sản phẩm được phê duyệt.

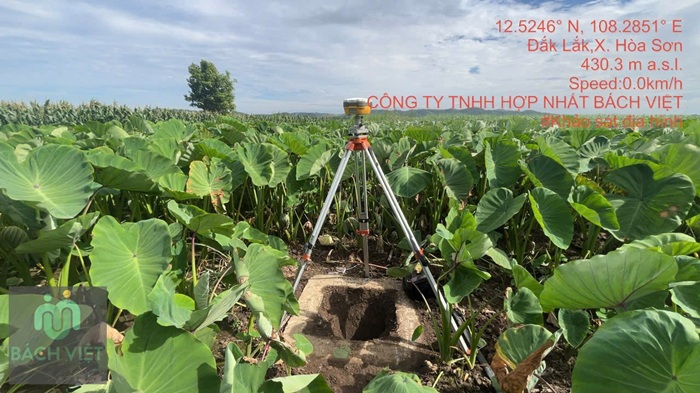

Ở vùng nông nghiệp, cây trồng vừa giới hạn khả năng quan sát mặt đất vừa tạo ra nhiều chi tiết tạm thời. Tổ kỹ thuật cần phân biệt địa vật ổn định với lớp phủ theo mùa, đồng thời lựa chọn đủ điểm đặc trưng để mô tả bề mặt mà không thu thập dàn trải. Cách tổ chức hợp lý giúp dữ liệu tập trung đúng mục tiêu và thuận lợi hơn khi xử lý nội nghiệp.

4. Quy trình tổ chức khảo sát ngoài thực địa

Điều kiện miền núi và lớp phủ thực vật đòi hỏi quy trình khảo sát linh hoạt nhưng vẫn phải duy trì khả năng kiểm soát. Mỗi trạm thiết bị cần có mục tiêu rõ ràng, liên hệ với phần việc trước–sau và được ghi nhận đầy đủ trong nhật ký để dữ liệu không tách rời khỏi bối cảnh hiện trường.

1. Tiếp nhận nhiệm vụ: Đối chiếu phạm vi, mục tiêu sử dụng dữ liệu, hồ sơ nền và sản phẩm dự kiến.
2. Khảo sát điều kiện tiếp cận: Nhận diện tuyến bê tông, khu cây trồng, địa hình dốc, dòng chảy và các vật cản ngoài thực địa.
3. Kiểm tra cơ sở kỹ thuật: Tìm kiếm, ghi nhận và đối chiếu các điểm có liên quan theo phương án khảo sát.
4. Bố trí thiết bị: Chọn nền đặt máy ổn định, kiểm tra trạng thái chân máy và khoảng không quan sát.
5. Thu thập dữ liệu: Thực hiện quan sát theo phương án, kết hợp mã hóa địa vật và ghi chú điều kiện tại từng khu vực.
6. Chuyển trạm có kiểm soát: Duy trì liên kết giữa vùng canh tác, tuyến bê tông và công trình dẫn nước.
7. Rà soát cuối ca: Đối chiếu dữ liệu, ảnh cùng nhật ký để phát hiện điểm thiếu hoặc dấu hiệu bất thường.
8. Xử lý nội nghiệp: Kiểm tra logic, phân lớp và biên tập dữ liệu theo yêu cầu bàn giao.

Ở địa hình nông nghiệp miền núi, một trạm đo hiệu quả không chỉ cần vị trí ổn định mà còn phải kết nối được khu cây trồng, tuyến giao thông và công trình hiện hữu thành một chuỗi dữ liệu liên tục. Khả năng truy nguyên từng trạm là cơ sở để kiểm tra và xử lý số liệu có căn cứ.

5. Điều kiện hiện trường và giải pháp triển khai

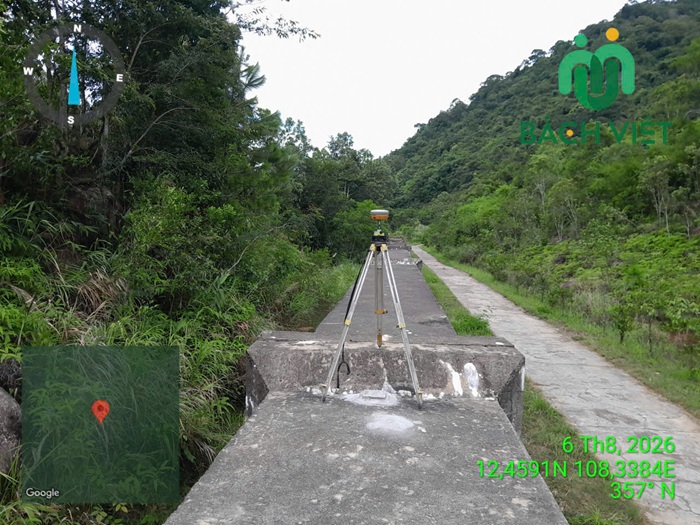

Bộ ảnh thể hiện khu vực có thảm cây trồng dày, địa hình cao thấp thay đổi, đường bê tông hẹp và các đoạn tiếp giáp với dòng chảy tự nhiên. Những yếu tố này ảnh hưởng trực tiếp đến khả năng tiếp cận, vùng quan sát, độ ổn định của chân máy và tiến độ di chuyển giữa các vị trí khảo sát.

Giải pháp triển khai không phụ thuộc duy nhất vào thiết bị. Việc chia khu đo, sắp xếp thứ tự di chuyển và lựa chọn trạm quan sát phù hợp quyết định tính liên tục của dữ liệu. Tại các vị trí có địa hình phức tạp hoặc cây che khuất, tổ kỹ thuật cần đánh dấu rõ để kiểm tra chéo thay vì suy đoán trong bước nội nghiệp.

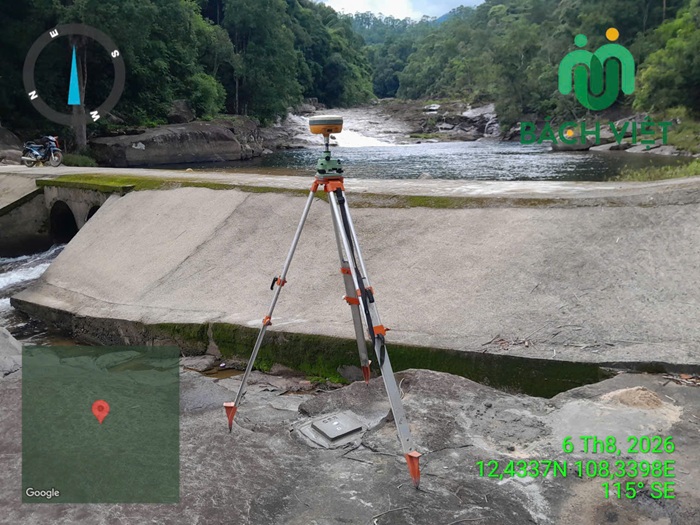

6. Ghi nhận công trình dẫn nước và địa vật tuyến

Công trình dẫn nước là nhóm địa vật cần được nhận diện thận trọng vì thường liên kết nhiều cấu kiện và thay đổi theo hướng tuyến. Tư liệu Hòa Sơn thể hiện mặt bê tông, rãnh hoặc cửa dẫn, mép dòng chảy cùng tuyến tiếp cận. Portfolio chỉ mô tả các dấu hiệu nhìn thấy được, không suy diễn cấu tạo ngầm, lưu lượng hoặc thông số vận hành.

• Ghi nhận toàn cảnh để xác định hướng tuyến và quan hệ với địa hình xung quanh.
• Nhận diện các mép cấu kiện, vị trí chuyển tiếp và phần công trình có thể quan sát trực tiếp.
• Duy trì mã hóa thống nhất cho địa vật tuyến tính để hỗ trợ nối dữ liệu khi xử lý nội nghiệp.
• Bố trí thiết bị trên nền ổn định, tránh mép dốc, bề mặt ẩm hoặc khu vực có nguy cơ trượt.
• Không cản trở dòng chảy, tuyến tiếp cận hoặc hoạt động bình thường của công trình.
• Đánh dấu vị trí bị cây hoặc địa hình che khuất để kiểm tra bổ sung khi phương án yêu cầu.
• Không dùng ảnh hiện trường để suy đoán cao độ, kích thước hoặc năng lực vận hành của công trình.

Dữ liệu tuyến chỉ có giá trị khi các đoạn được liên kết liên tục. Vì vậy, đội ngũ phải kiểm tra sự thống nhất giữa ảnh, mã điểm và thứ tự quan sát trước khi rời hiện trường. Nếu một đoạn bị che khuất hoặc không thể tiếp cận an toàn, tình trạng này cần được ghi rõ để người xử lý dữ liệu biết giới hạn của nguồn thông tin.

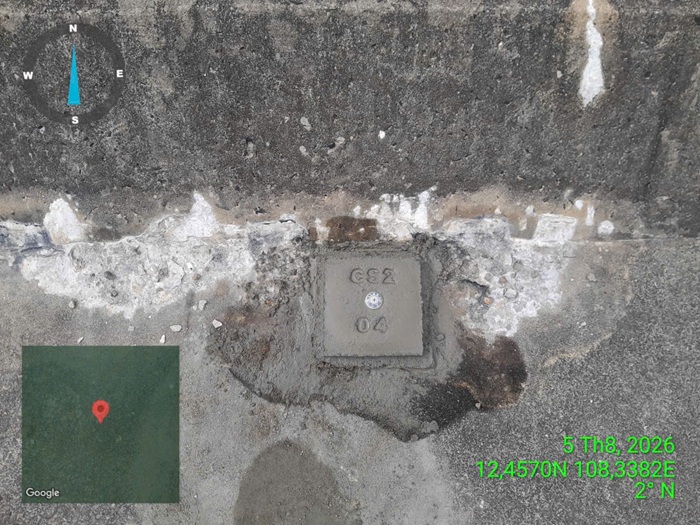

7. Kiểm tra và quản lý điểm kỹ thuật hiện hữu

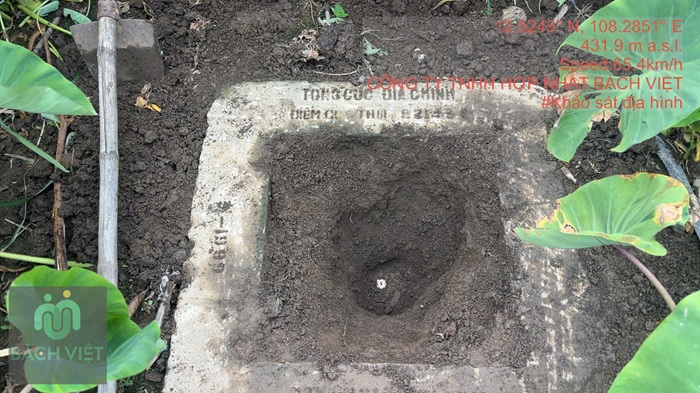

Điểm kỹ thuật hiện hữu cần được xác minh trước khi sử dụng trong bất kỳ chuỗi đo nào. Bộ ảnh ghi nhận dấu hiệu trên bề mặt và một cấu kiện bê tông nằm trong khu cây trồng. Loại điểm, cấp hạng, giá trị tọa độ hoặc cao độ không thể kết luận chỉ từ hình ảnh và phải được đối chiếu với hồ sơ chuyên môn.

• Đối chiếu vị trí dự kiến với hồ sơ đầu vào trước khi tìm kiếm ngoài thực địa.
• Chụp toàn cảnh khu vực để hỗ trợ nhận biết đường tiếp cận và đặc điểm xung quanh.
• Ghi nhận bề mặt, dấu hiệu kỹ thuật và tình trạng kết cấu có thể quan sát được.
• Không dịch chuyển, đục sửa hoặc tác động vào điểm khi chưa có thẩm quyền phù hợp.
• Không dùng số hiệu hoặc thông tin hiển thị trên ảnh thay cho hồ sơ điểm đã được xác minh.
• Liên kết ảnh với nhật ký hiện trường nhưng không công bố tọa độ hoặc cao độ trong nội dung truyền thông.
• Đánh dấu trường hợp bất thường để kiểm tra chéo hoặc báo cáo người phụ trách kỹ thuật.

8. Kiểm soát chất lượng và giá trị dữ liệu

QA/QC trong hồ sơ công khai được trình bày ở cấp độ nguyên tắc. Chỉ tiêu sai số, yêu cầu đo kiểm, phương pháp khép và giới hạn chênh lệch phải tuân theo phương án cùng hồ sơ kỹ thuật của dự án. Portfolio không thay thế sổ đo, dữ liệu gốc, biên bản hiện trường hoặc tài liệu nghiệm thu.

• Kiểm tra thiết bị: Rà soát tình trạng thiết bị và độ ổn định của chân máy trước mỗi phiên quan sát.
• Kiểm soát độ phủ: Đối chiếu các khu cây trồng, tuyến bê tông, địa hình chuyển tiếp và công trình hiện hữu đã ghi nhận.
• Quản lý nhật ký: Lưu thứ tự trạm, thời gian, điều kiện hiện trường và dấu hiệu bất thường để hỗ trợ truy nguyên.
• Đối chiếu tư liệu: Kết nối ảnh hiện trường với nhóm dữ liệu tương ứng nhưng không đưa thông tin định vị vào bài công khai.
• Rà soát nội nghiệp: Kiểm tra logic không gian, mã hóa và sự liên tục của các địa vật trước khi biên tập.
• Quản lý phiên bản: Tách dữ liệu gốc khỏi dữ liệu đã xử lý và duy trì lịch sử chỉnh sửa theo quy trình dự án.

Giá trị của dự án nằm ở việc chuyển các quan sát phân tán thành nguồn dữ liệu có cấu trúc. Khi điểm kỹ thuật, bề mặt canh tác, tuyến giao thông và công trình dẫn nước được đặt trong cùng hệ thống kiểm soát, các bên liên quan có cơ sở rõ ràng hơn để đánh giá hiện trạng và chuẩn bị cho bước công việc tiếp theo.
