Khảo sát địa hình xã Tân Hòa, Cần Thơ

Bách Việt United hoàn thành dự án khảo sát địa hình xã Tân Hòa, Cần Thơ, cung cấp dữ liệu đo vẽ bản đồ 1/500 và dẫn mốc khống chế VN-2000 với độ chính xác tuyệt đối, ngay cả trên địa hình đồi dốc phức tạp và tán cây rậm rạp. Sử dụng đồng bộ máy định vị vệ tinh GNSS RTK Trimble R8s/Leica GS18 T, máy toàn đạc điện tử Leica TS06 Plus và máy thủy chuẩn Leica DNA03, chúng tôi đảm bảo sai số khép cạnh < 1/10.000, đáp ứng toàn diện các tiêu chuẩn TCVN.

Đây là minh chứng cho năng lực vượt trội của Bách Việt United trong việc tạo lập cơ sở dữ liệu địa hình tin cậy, làm nền tảng vững chắc cho mọi dự án quy hoạch và thiết kế hạ tầng, đặc biệt trong các điều kiện thách thức khó đo vẽ.

1. Tổng quan dự án Khảo sát địa hình xã Tân Hòa, Cần Thơ

Với hơn 15 năm kinh nghiệm thực chiến trong lĩnh vực khảo sát địa hình trắc địa và đo đạc địa chính tại Việt Nam, Bách Việt United luôn là đối tác tin cậy của các chủ đầu tư. Dự án khảo sát địa hình xã Tân Hòa, Cần Thơ là một ví dụ điển hình cho năng lực toàn diện của chúng tôi, đặc biệt trong việc xử lý các điều kiện tự nhiên khắc nghiệt để bàn giao hồ sơ chuẩn xác nhất. Kết quả đo vẽ bản đồ địa hình 1/500 chi tiết này đóng vai trò then chốt trong việc lập quy hoạch tổng thể và thiết kế kỹ thuật cho khu vực, đảm bảo tính khả thi và bền vững cho công trình.

Chúng tôi hiểu rằng, mỗi dự án đều có những yêu cầu đặc thù về độ chính xác và tiến độ. Tại Bách Việt United, chúng tôi không chỉ cung cấp dịch vụ mà còn mang đến những giải pháp tối ưu, từ đo vẽ bản đồ 1/500 đến cắm mốc ranh đất, luôn hướng tới sự hài lòng cao nhất của khách hàng.

2. Điều kiện hiện trạng đặc thù

2.1. Đặc điểm địa hình và địa vật

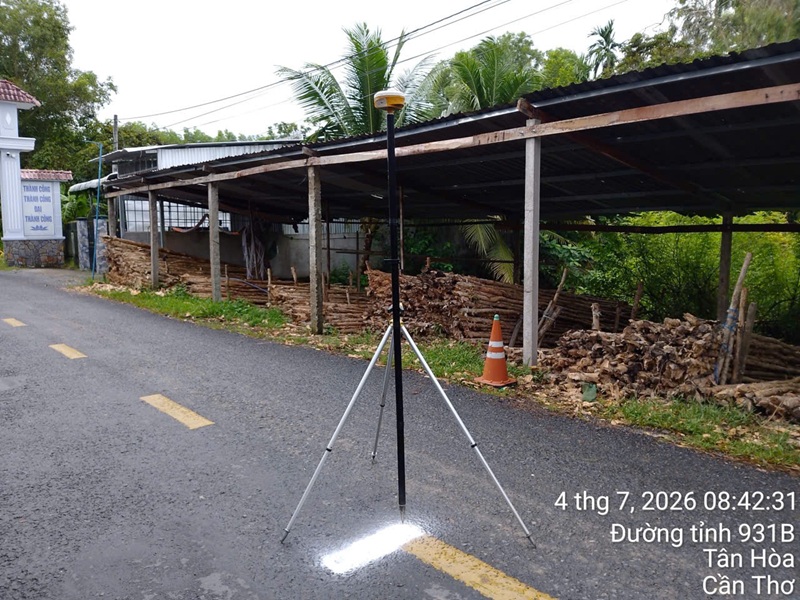

Khu vực xã Tân Hòa, Cần Thơ, nơi triển khai dự án, mặc dù nằm trong vùng đồng bằng sông Cửu Long, nhưng lại có những đặc điểm địa hình khá phức tạp với đồi dốc tự nhiên cục bộ và hệ thống cây cối rậm rạp. Đây là yếu tố gây ra nhiều thách thức cho công tác đo đạc trắc địa, đặc biệt là việc thiết lập lưới khống chế và thu thập dữ liệu chi tiết.

Các khu vực có độ dốc lớn đòi hỏi kỹ thuật đo đạc cẩn trọng để đảm bảo độ chính xác cao cho các đường đồng mức và cao độ. Mật độ cây cối dày đặc, đặc biệt là rừng tràm hoặc vườn cây ăn trái xen kẽ, gây cản trở nghiêm trọng đến tín hiệu vệ tinh của máy GNSS RTK và tầm ngắm của máy toàn đạc điện tử. Việc không chế độ chính xác trong điều kiện này là ưu tiên hàng đầu của đội ngũ kỹ sư Bách Việt United.

2.2. Điều kiện địa chất và thổ nhưỡng liên quan

Mặc dù đây là dự án khảo sát địa hình, nhưng việc nắm bắt sơ bộ điều kiện địa chất là cần thiết cho các bước quy hoạch tiếp theo. Khu vực Cần Thơ thường đặc trưng bởi các lớp đất yếu như bùn sét nén lún, cát pha dẻo cứng ở các tầng sâu hơn. Sự hiểu biết này giúp đội ngũ trắc địa viên hình dung rõ hơn về tính chất nền đất, từ đó hỗ trợ cho việc định vị các mốc khống chế bền vững và dự phòng các yêu cầu về khảo sát địa chất công trình chuyên sâu sau này.

3. Phương pháp luận Khảo sát & Khống chế Độ chính xác Kỹ thuật (TCVN)

3.1. Hệ thống Tiêu chuẩn áp dụng

Toàn bộ quá trình khảo sát địa hình xã Tân Hòa, Cần Thơ được thực hiện nghiêm ngặt theo các tiêu chuẩn Việt Nam hiện hành, đảm bảo chất lượng và độ tin cậy của dữ liệu:

• TCVN 9361:2012: Khảo sát cho xây dựng – Yêu cầu chung.
• TCVN 9404:2012: Đo vẽ bản đồ địa hình tỷ lệ 1:500, 1:1000, 1:2000 và 1:5000 bằng phương pháp toàn đạc.
• TCVN 9363:2012: Khảo sát địa chất công trình – Quy trình chung. (Lưu ý: Tiêu chuẩn này được tham khảo để hiểu về ngữ cảnh tổng thể của dự án xây dựng, mặc dù dự án này chỉ tập trung vào địa hình).

Việc tuân thủ chặt chẽ các tiêu chuẩn này là cam kết của Bách Việt United về chất lượng công trình và trách nhiệm đối với chủ đầu tư.

3.2. Thiết bị triển khai và quy trình đo đạc

Bách Việt United đã huy động đội ngũ kỹ sư lành nghề cùng với các thiết bị đo đạc hiện đại nhất để đảm bảo độ chính xác tối ưu:

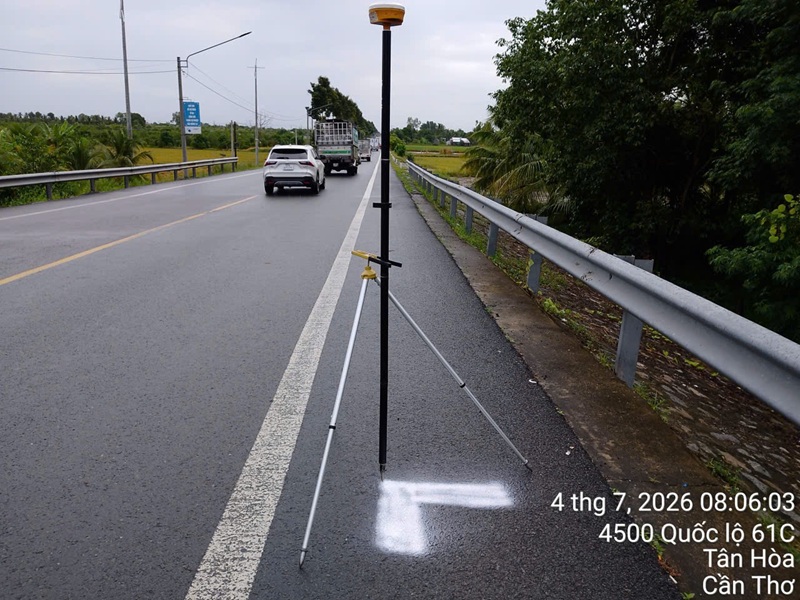

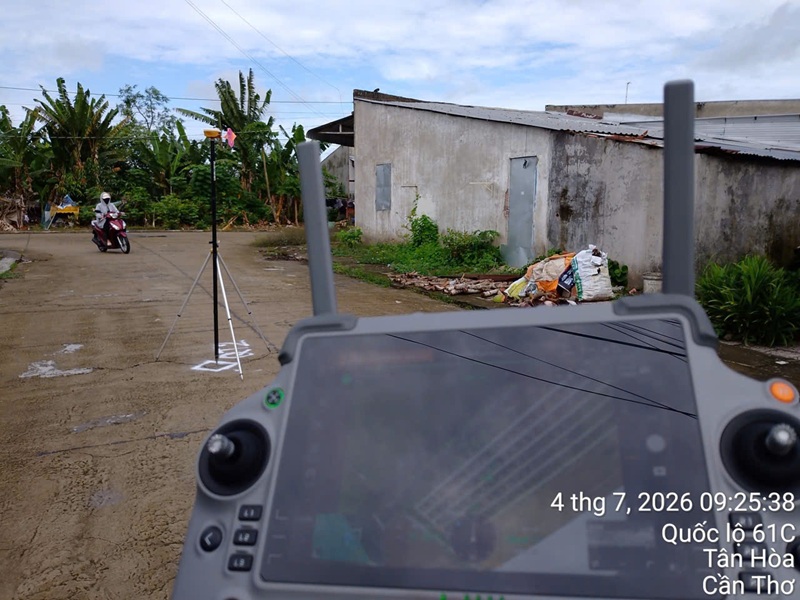

• 03 máy định vị vệ tinh GNSS RTK Trimble R8s / Leica GS18 T hai tần số: Dùng để thiết lập lưới khống chế tọa độ cấp cao theo hệ tọa độ VN-2000, đảm bảo vị trí các mốc được xác định với độ chính xác milimet ngay cả trong điều kiện phức tạp.

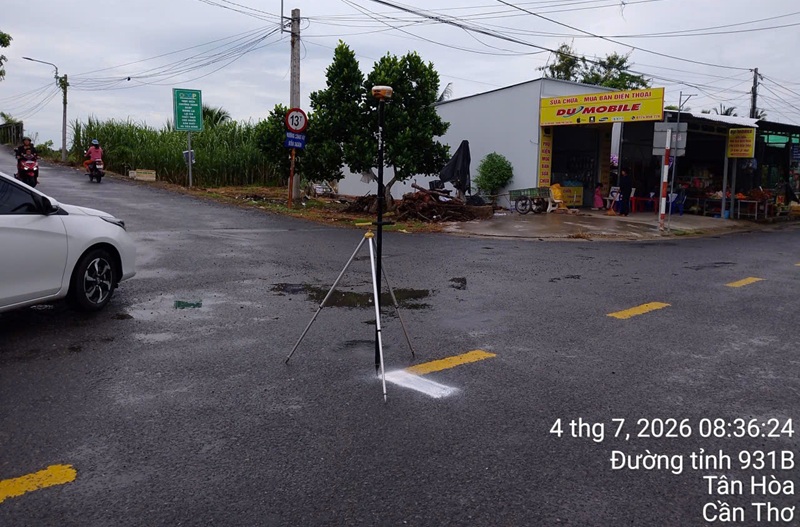

• 02 máy toàn đạc điện tử Leica TS06 Plus (độ chính xác góc 2″, đo cạnh 1.5mm+2ppm): Sử dụng để đo vẽ chi tiết địa hình, thu thập dữ liệu về địa vật, đường đồng mức, và cao độ với sai số cực nhỏ.

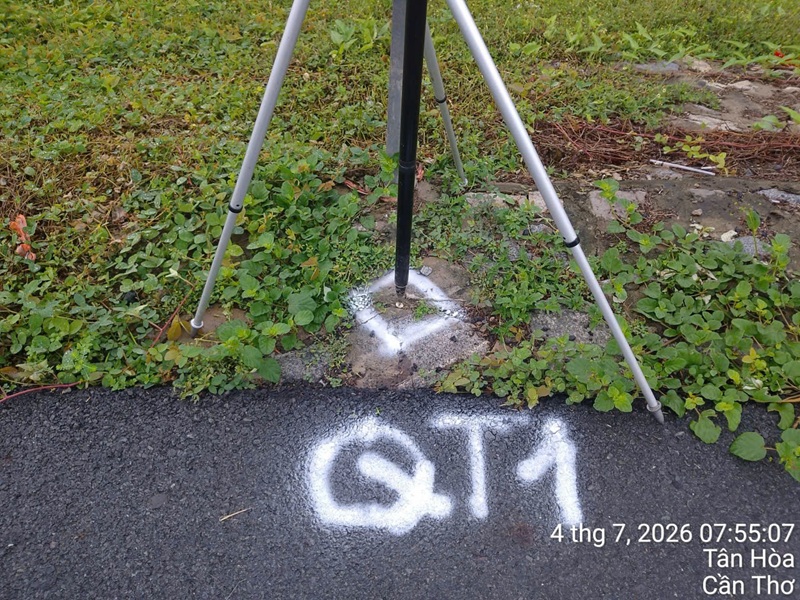

• 02 máy thủy chuẩn điện tử tự động Leica DNA03: Đảm bảo độ chính xác cao trong việc dẫn truyền cao độ, với mốc chuẩn cao độ Hòn Dấu được kiểm tra định kỳ.

Quy trình đo đạc được thực hiện tuần tự: Thiết lập lưới khống chế mặt bằng và độ cao, sau đó phát triển các điểm đo chi tiết. Kỹ sư của chúng tôi luôn kiểm tra chéo và đối chiếu dữ liệu giữa các thiết bị để loại bỏ sai số tích lũy.

3.3. Khống chế độ chính xác và kiểm soát sai số

Trong điều kiện địa hình đồi dốc tự nhiên và cây cối rậm rạp, việc kiểm soát sai số là yếu tố then chốt. Đội ngũ của Bách Việt United đã áp dụng các biện pháp:

• Mở trạm đo trung gian: Thiết lập thêm các điểm trạm máy trung gian trong khu vực rậm rạp để tối ưu hóa tầm nhìn và tín hiệu, giảm thiểu ảnh hưởng của tán cây che khuất tín hiệu GPS.
• Kiểm tra sai số khép cạnh (fS): Thực hiện kiểm tra sai số khép cạnh liên tục, đảm bảo fS < 1/10.000, vượt xa yêu cầu tiêu chuẩn cho đo vẽ bản đồ tỷ lệ 1/500 (thường là 1/5.000).
• Hiệu chuẩn thiết bị định kỳ: Tất cả thiết bị đều được hiệu chuẩn trước và sau mỗi đợt khảo sát tại phòng LAS-XD của chúng tôi để đảm bảo độ chính xác tuyệt đối.

4. Nhật ký Hiện trường & Bằng chứng Hình ảnh Thực tế

Các hình ảnh dưới đây là bằng chứng chân thực về quá trình làm việc chuyên nghiệp, tận tâm của đội ngũ kỹ sư Bách Việt United tại công trường xã Tân Hòa, Cần Thơ. Những thước phim và hình ảnh này không chỉ ghi lại tiến độ mà còn phản ánh những thách thức thực tế mà chúng tôi đã đối mặt và vượt qua.

5. Thách thức Địa chất/Địa hình phức tạp & Giải pháp của Bách Việt United

5.1. Thách thức chính

Dự án khảo sát địa hình xã Tân Hòa, Cần Thơ gặp phải hai thách thức lớn nhất:

• Tán cây che khuất tín hiệu GPS: Mật độ cây cối rậm rạp đã làm suy yếu hoặc mất hoàn toàn tín hiệu vệ tinh GNSS RTK ở nhiều khu vực, gây khó khăn cho việc định vị chính xác và hiệu quả.
• Địa hình đồi dốc khó ngắm: Các khu vực có độ dốc lớn và địa vật phức tạp khiến việc thiết lập máy toàn đạc và duy trì tầm ngắm thẳng giữa các điểm đo trở nên thách thức, dễ phát sinh sai số nếu không có kinh nghiệm.

5.2. Giải pháp tối ưu từ Kỹ sư Bách Việt United

Với 15 năm kinh nghiệm thực chiến trong công tác trắc địa địa hình đồi núi phức tạp, đội ngũ kỹ sư của Bách Việt United đã triển khai các giải pháp chuyên nghiệp:

• Chiến lược mở trạm đo trung gian hiệu quả: Thay vì cố gắng đo từ các trạm chính xa, chúng tôi đã lập kế hoạch chi tiết để thiết lập thêm nhiều trạm đo trung gian tại các vị trí có độ thông thoáng tốt hơn. Điều này giúp rút ngắn khoảng cách đo, cải thiện chất lượng tín hiệu GPS và tối ưu hóa tầm ngắm của máy toàn đạc.
• Kết hợp phương pháp đo đa dạng: Linh hoạt chuyển đổi giữa đo RTK và đo tĩnh kết hợp, đồng thời sử dụng máy toàn đạc điện tử để bù đắp những điểm yếu của từng phương pháp trong điều kiện cụ thể. Điều này đặc biệt hiệu quả trong các khu vực không thể đo GPS trực tiếp.
• Kiểm tra và hiệu chỉnh liên tục: Thực hiện các vòng đo lặp, đo kiểm tra chéo và tính toán sai số khép (như sai số khép fs < 1/10.000) ngay tại hiện trường. Bất kỳ sai lệch nào cũng được phát hiện và xử lý ngay lập tức, đảm bảo dữ liệu đầu vào luôn có độ tin cậy cao nhất.
• Kinh nghiệm khảo sát bằng Flycam UAV cũng được áp dụng để bổ trợ cho việc lập kế hoạch đo đạc, xác định các khu vực khó tiếp cận và tối ưu hóa lộ trình.

Những giải pháp này không chỉ giúp chúng tôi vượt qua các thách thức kỹ thuật mà còn tối ưu hóa thời gian và chi phí cho dự án, mang lại kết quả chất lượng vượt trội.

6. Hồ sơ nghiệm thu bàn giao

6.1. Hồ sơ Nghiệm thu Bàn giao

Sau khi hoàn thành công tác khảo sát địa hình tại xã Tân Hòa, Cần Thơ, Bách Việt United đã bàn giao cho Chủ đầu tư một bộ hồ sơ đầy đủ và chuẩn xác, sẵn sàng cho các giai đoạn thiết kế và quy hoạch tiếp theo. Hồ sơ bao gồm:

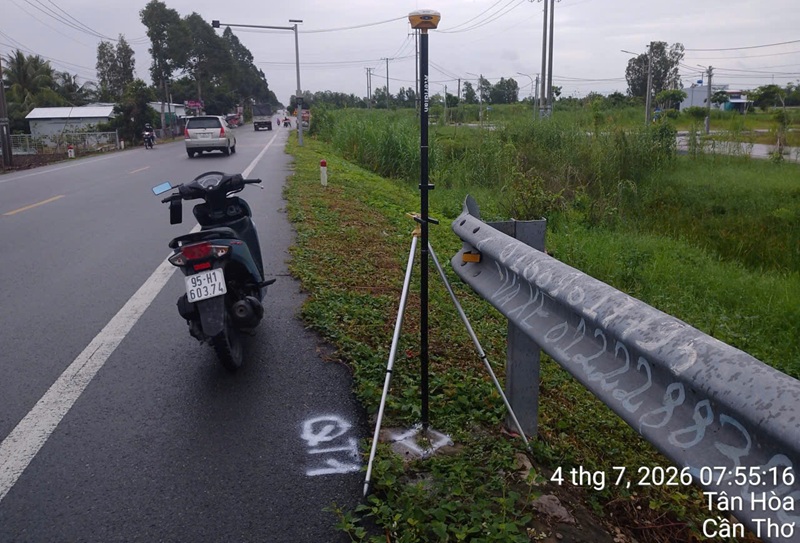

• Bản đồ địa hình 1/500 AutoCAD DWG/PDF: Bản vẽ chi tiết thể hiện đầy đủ các yếu tố địa hình, địa vật, đường đồng mức, hệ thống thoát nước, giao thông hiện hữu, được trình bày rõ ràng, dễ đọc và dễ sử dụng cho các kỹ sư thiết kế.
• Bảng tọa độ và cao độ các điểm khống chế thực địa: Cung cấp tọa độ (theo hệ tọa độ VN-2000) và cao độ (theo mốc Hòn Dấu) của tất cả các mốc khống chế đã được dẫn và cắm ngoài thực địa.
• Biên bản bàn giao và nghiệm thu: Xác nhận hoàn thành công việc theo đúng hợp đồng, đảm bảo tính pháp lý và minh bạch của dự án.

6.2. Khuyến nghị thiết kế móng

Dựa trên dữ liệu địa hình và hiểu biết về khu vực, Bách Việt United khuyến nghị đơn vị thiết kế san nền và quy hoạch cần đặc biệt lưu ý đến:

• Phân tích kỹ lưỡng độ dốc: Các khu vực đồi dốc cần có giải pháp san nền, kè chắn phù hợp để đảm bảo ổn định nền đất và tránh xói mòn.
• Đánh giá khả năng thoát nước: Thiết kế hệ thống thoát nước mưa hiệu quả, đặc biệt tại các vùng trũng hoặc nơi có nguy cơ ngập úng.
• Cân nhắc quan trắc công trình: Đối với các công trình có tải trọng lớn hoặc xây dựng trên địa chất phức tạp, việc quan trắc lún nghiêng chuyển vị sau này là cần thiết để đảm bảo an toàn.

Chúng tôi cam kết cung cấp các dữ liệu nền tảng chuẩn xác nhất để đơn vị thiết kế có thể đưa ra các giải pháp tối ưu cho dự án.
