Quét 3D hiện trạng UAV là phương pháp dùng flycam/drone RTK, ảnh chụp phủ trùm và phần mềm xử lý photogrammetry để tạo ảnh trực giao, mô hình 3D, point cloud, mesh, dữ liệu KML và Web GIS phục vụ khảo sát địa hình, thiết kế cảnh quan, quy hoạch, quản lý dự án bất động sản, giao thông, thủy lợi và giám sát tài nguyên.
Khác với cách khảo sát thủ công chỉ ghi nhận từng điểm rời rạc, dữ liệu UAV giúp tái hiện hiện trạng khu đất hoặc công trình theo dạng không gian 3 chiều. Chủ đầu tư, kiến trúc sư, kỹ sư hạ tầng và đơn vị quản lý dự án có thể xem địa hình, cao độ, đường đồng mức, vị trí công trình, mặt bằng, hiện trạng cây xanh, ao hồ, đường giao thông và khu vực cần giải phóng mặt bằng một cách trực quan hơn.
Hợp Nhất Bách Việt cung cấp giải pháp khảo sát địa hình 3D bằng Flycam RTK, xử lý point cloud, mô hình 3D, ảnh trực giao, bản đồ địa hình và dữ liệu Web GIS theo nhu cầu từng dự án. Khách hàng cần tư vấn nhanh có thể liên hệ hotline +84 903 692 185.
MỤC LỤC XEM NHANH HƠN
Quét 3D Hiện Trạng UAV Là Gì?

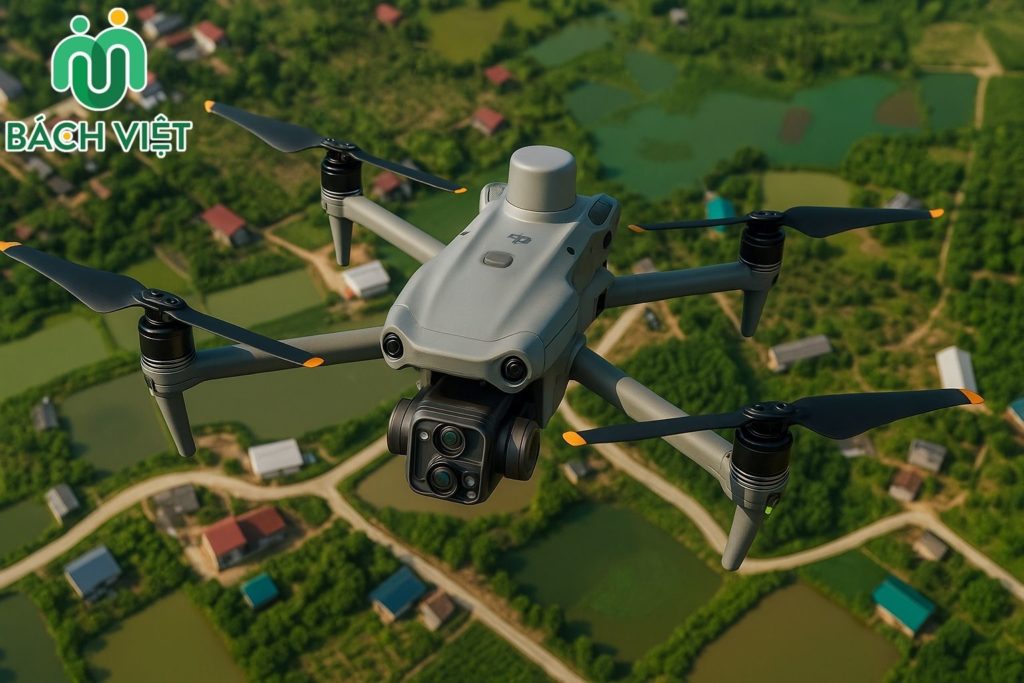

Quét 3D bằng UAV là quy trình thu thập ảnh hoặc dữ liệu không gian từ thiết bị bay không người lái để dựng lại mô hình hiện trạng khu vực khảo sát. Tùy mục tiêu dự án, UAV có thể dùng camera RGB độ phân giải cao, camera đa phổ, cảm biến RTK/PPK hoặc kết hợp dữ liệu mặt đất để tăng độ chính xác.
Trong khảo sát địa hình, UAV thường bay theo tuyến/lưới được lập sẵn, chụp ảnh với độ phủ dọc và phủ ngang phù hợp. Phần mềm xử lý sẽ nhận diện các điểm chung giữa nhiều ảnh, tính toán vị trí camera, dựng đám mây điểm 3D, tạo mesh, ảnh trực giao, mô hình số bề mặt và bản đồ phục vụ thiết kế. Nếu dự án cần cao độ mặt đất dưới tán cây rậm, kỹ sư có thể kết hợp thêm GNSS RTK, toàn đạc điện tử hoặc LiDAR để kiểm tra chéo.
Điểm cần hiểu đúng: UAV photogrammetry tạo mô hình 3D từ ảnh chụp phủ trùm; còn scan 3D laser/LiDAR thu dữ liệu bằng tia laser. Trong nhiều dự án, BVU có thể kết hợp UAV, GNSS RTK, toàn đạc và dịch vụ scan 3D để tăng độ tin cậy của dữ liệu.
Có thể bạn quan tâm
Khi Nào Nên Dùng Quét 3D Hiện Trạng UAV?
Không phải mọi dự án đều cần dựng 3D, nhưng với các khu đất có diện tích lớn, địa hình thay đổi phức tạp, cần trình bày trực quan hoặc cần dữ liệu nhanh cho thiết kế, UAV đem lại lợi thế rõ rệt. Công nghệ này đặc biệt phù hợp khi chủ đầu tư muốn có dữ liệu tổng thể trước khi bước vào thiết kế kỹ thuật, lập phương án san nền, đánh giá khối lượng đào đắp hoặc thuyết minh dự án với đối tác.
Bất Động Sản Và Quy Hoạch
Tạo mô hình 3D khu đất, ảnh trực giao, mặt bằng hiện trạng và dữ liệu trình chiếu cho nhà đầu tư, kiến trúc sư, đơn vị thiết kế cảnh quan hoặc ban quản lý dự án.
Giao Thông, Thủy Lợi, Hạ Tầng
Khảo sát tuyến đường, kênh rạch, bờ sông, khu san lấp, mương thoát nước, hành lang công trình và khu vực cần tính toán cao độ.
Nông Nghiệp Và Tài Nguyên
Thành lập bản đồ hiện trạng đất, theo dõi cây trồng, ao hồ, đường nội bộ, bề mặt địa hình và khu vực có biến động theo thời gian.
Du Lịch, Di Tích, Cảnh Quan
Tạo dữ liệu 3D và ảnh trực quan phục vụ bảo tồn, quảng bá, mô phỏng không gian, thuyết minh tuyến tham quan hoặc thiết kế cải tạo cảnh quan.
Sản Phẩm Từ Quét 3D Bằng Flycam/UAV/Drone

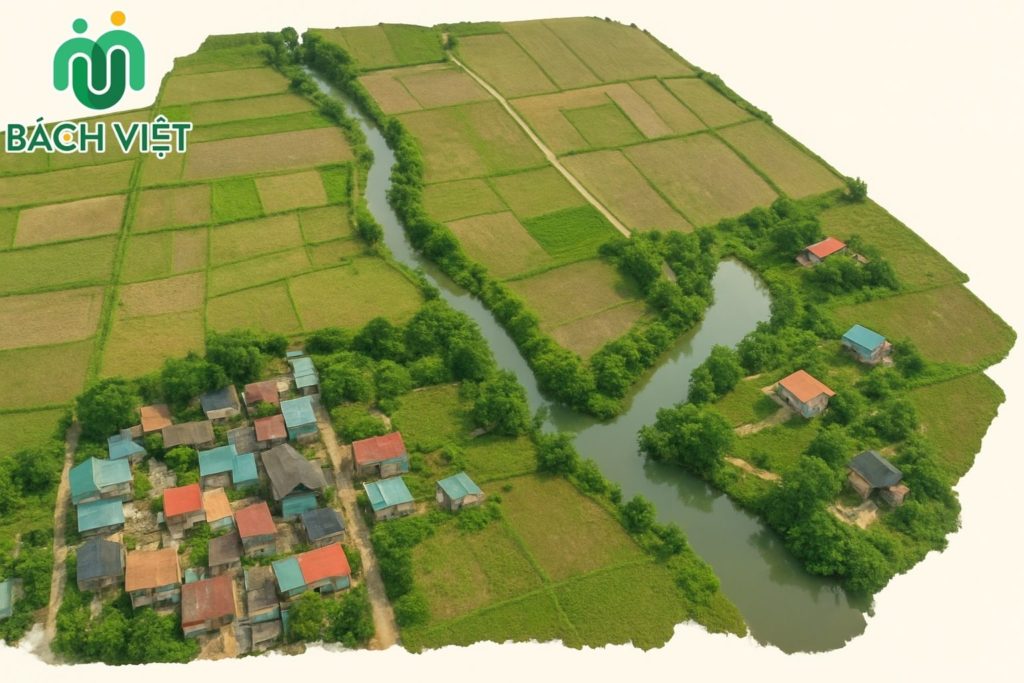

Một dự án quét 3D hiện trạng UAV không chỉ bàn giao vài tấm ảnh chụp từ trên cao. Giá trị chính nằm ở bộ dữ liệu không gian đã được xử lý, kiểm tra và chuyển đổi sang định dạng phù hợp với nhu cầu thiết kế, quản lý hoặc trình bày dự án.
| Sản phẩm | Nội dung dữ liệu | Ứng dụng chính |
|---|---|---|
| Bản đồ địa hình | Đường đồng mức, cao độ, yếu tố địa vật, ranh khảo sát và hiện trạng bề mặt. | Thiết kế san nền, quy hoạch, giao thông, thủy lợi, hạ tầng kỹ thuật. |
| Ảnh trực giao | Orthophoto đã nắn chỉnh, có tọa độ, nhìn từ trên xuống. | Kiểm tra mặt bằng, phân tích hiện trạng, đối chiếu ranh giới và trình bày dự án. |

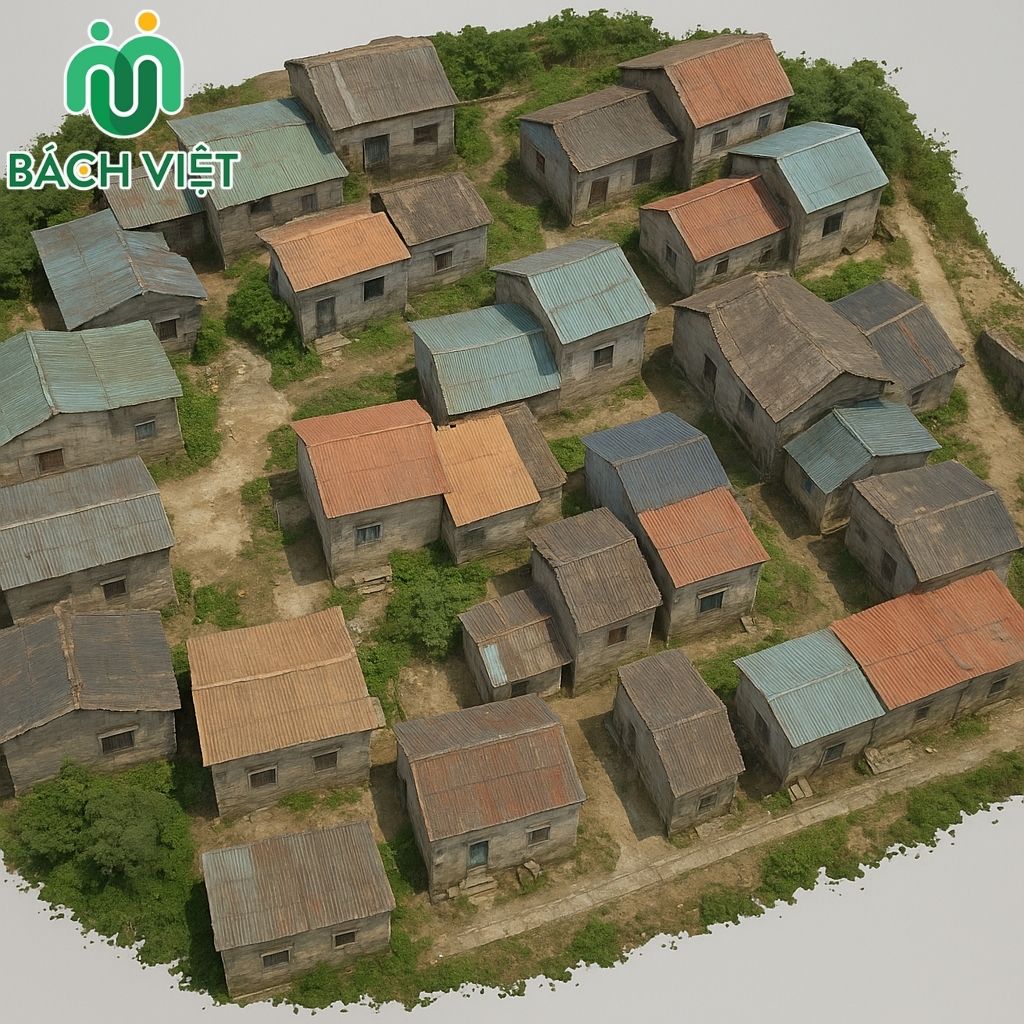

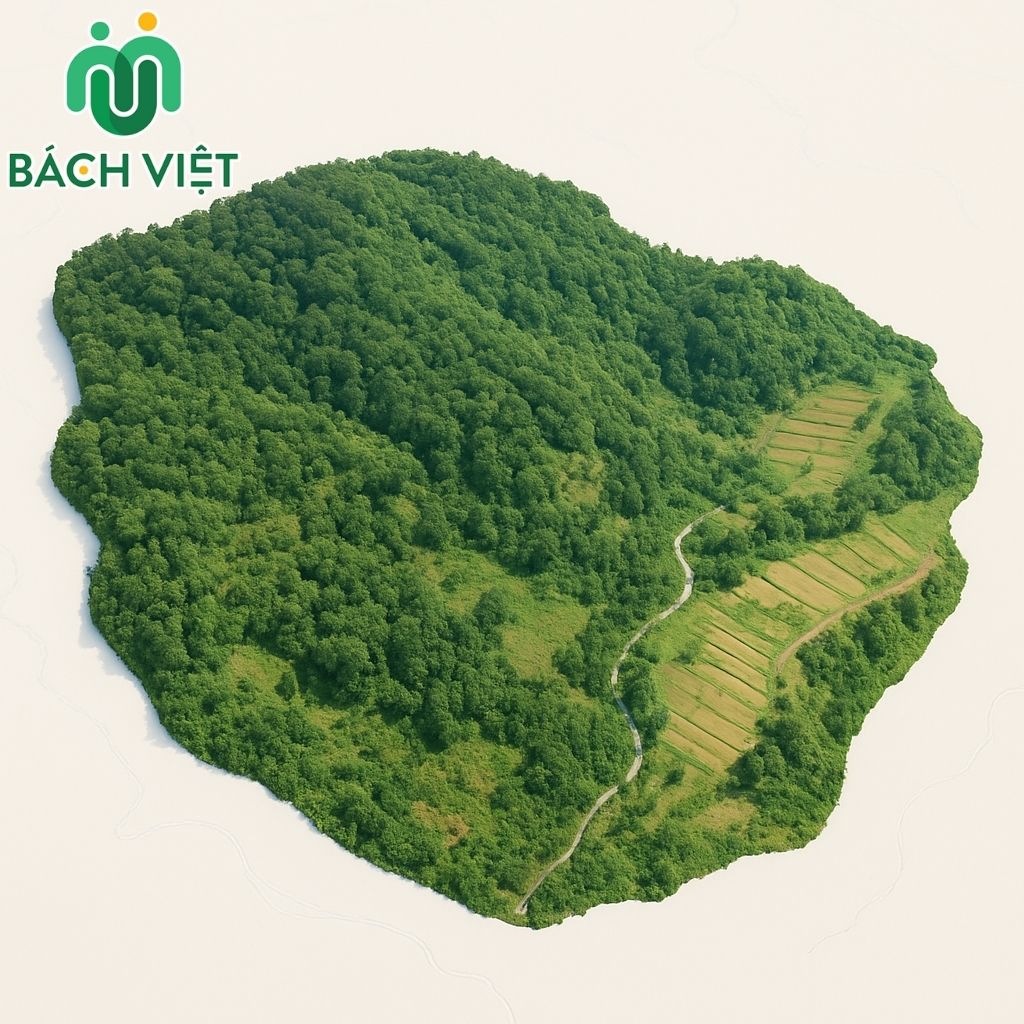

| Point Cloud 3D | Đám mây điểm 3D mô tả bề mặt địa hình, công trình, cây xanh và vật thể nổi bật. | Đo kiểm khoảng cách, cao độ, dựng mô hình và lưu hiện trạng số. |
| 3D Mesh | Mô hình bề mặt dạng lưới tam giác có thể phủ texture hình ảnh. | Trình bày trực quan, thiết kế cảnh quan, bảo tồn, marketing dự án. |
| KML/Google Earth | Dữ liệu ranh, tuyến, điểm hoặc lớp bản đồ có thể xem trên Google Earth. | Chia sẻ nhanh vị trí dự án, kiểm tra hiện trạng từ xa. |
| Web GIS | Nền tảng xem dữ liệu trực tuyến gồm bản đồ, ảnh trực giao, điểm, tuyến và lớp thông tin. | Quản lý dự án, theo dõi tiến độ, chia sẻ dữ liệu cho nhiều bộ phận. |
Ảnh Trực Giao, Point Cloud, Mesh Và Web GIS Khác Nhau Thế Nào?
Nhiều khách hàng nghe các thuật ngữ như orthophoto, point cloud, mesh, KML hoặc Web GIS nhưng chưa rõ nên dùng sản phẩm nào. Về bản chất, mỗi loại dữ liệu phục vụ một mục đích khác nhau. Việc chọn đúng đầu ra ngay từ đầu giúp tiết kiệm chi phí xử lý và tránh phải bay chụp lại.
| Loại dữ liệu | Ưu điểm | Nên dùng khi |
|---|---|---|
| Ảnh trực giao | Dễ xem, trực quan, thể hiện hiện trạng bề mặt theo mặt bằng. | Cần kiểm tra mặt bằng, ranh khu đất, đường, ao hồ, cây xanh, công trình. |
| Point Cloud | Chứa dữ liệu 3D dạng điểm, đo được cao độ và hình dạng tương đối của bề mặt. | Cần tính toán địa hình, đo kiểm, dựng mô hình hoặc lưu hiện trạng số. |
| 3D Mesh | Hiển thị đẹp, dễ trình bày cho khách hàng hoặc nhà đầu tư. | Cần mô hình trực quan cho marketing, thiết kế cảnh quan hoặc báo cáo dự án. |
| KML/Google Earth | Gọn nhẹ, dễ chia sẻ, mở nhanh trên Google Earth. | Cần xem vị trí, tuyến, ranh, điểm mốc hoặc lớp dữ liệu tổng quan. |
| Web GIS | Tập trung dữ liệu trên nền tảng trực tuyến, nhiều người có thể truy cập. | Cần quản lý dữ liệu dự án, theo dõi biến động hoặc chia sẻ giữa nhiều nhóm. |
Nguyên Lý Hoạt Động Của UAV Trong Quét 3D Hiện Trạng
Quy trình UAV mapping thường gồm ba nhóm việc: lập kế hoạch bay, thu thập ảnh và xử lý dữ liệu. Độ chính xác cuối cùng không chỉ phụ thuộc vào flycam mà còn phụ thuộc vào độ phủ ảnh, độ cao bay, ánh sáng, tốc độ bay, chất lượng camera, điểm khống chế mặt đất, phương pháp RTK/PPK và kỹ năng xử lý nội nghiệp.
Bước 1: Lập Phương Án Bay Và Kiểm Tra Hiện Trường
Kỹ sư xác định phạm vi khảo sát, mục tiêu sản phẩm, độ phân giải ảnh, độ cao bay, độ phủ ảnh, vị trí cất/hạ cánh, vật cản, khu vực hạn chế bay và phương án an toàn.
Bước 2: Thiết Lập Điểm Khống Chế Và Dữ Liệu Kiểm Tra
Với dự án cần tọa độ/cao độ chính xác, cần bố trí điểm khống chế mặt đất hoặc điểm kiểm tra độc lập bằng GNSS RTK/toàn đạc để kiểm soát sai số.
Bước 3: Bay Chụp Theo Tuyến/Lưới
UAV bay theo kế hoạch, chụp ảnh liên tục với độ phủ trùm phù hợp. Kỹ sư ghi nhận điều kiện ánh sáng, gió, vật cản, khu vực mất ảnh hoặc cần bay bổ sung.
Bước 4: Xử Lý Photogrammetry
Ảnh được xử lý bằng phần mềm chuyên dụng để tạo dense point cloud, orthomosaic, DSM/DTM, 3D mesh và các định dạng xuất dữ liệu theo yêu cầu.
Bước 5: Kiểm Tra, Xuất Hồ Sơ Và Bàn Giao
Dữ liệu được kiểm tra bằng điểm kiểm tra, đối chiếu hiện trạng và xuất bản đồ, file CAD/GIS, KML, Web GIS hoặc mô hình 3D theo phạm vi hợp đồng.
Độ Chính Xác Khi Quét 3D Hiện Trạng UAV Phụ Thuộc Vào Yếu Tố Nào?
Bài gốc nêu độ chính xác khoảng 2–8cm. Đây là khoảng thường gặp trong nhiều dự án UAV mapping, nhưng không nên cam kết cố định cho mọi hiện trường. Sai số thực tế phụ thuộc vào thiết bị, cách bay, điểm khống chế, địa hình, mật độ cây, bề mặt phản xạ và yêu cầu sản phẩm đầu ra.
| Yếu tố | Tác động đến kết quả | Cách kiểm soát |
|---|---|---|
| Độ phủ ảnh | Độ phủ thấp dễ tạo lỗ dữ liệu hoặc mô hình méo. | Thiết kế phủ dọc/ngang phù hợp và bay bổ sung khi thiếu ảnh. |
| Điểm khống chế | Thiếu điểm kiểm tra khiến khó đánh giá sai số thực tế. | Bố trí GCP/checkpoint bằng GNSS RTK hoặc toàn đạc. |
| Địa hình/cây cối | Tán cây, bóng đổ, mặt nước và địa hình dốc gây khó xử lý. | Kết hợp đo mặt đất, LiDAR hoặc chọn thời điểm bay phù hợp. |
| Thiết bị UAV | Camera, cảm biến RTK/PPK và độ ổn định bay ảnh hưởng chất lượng ảnh. | Kiểm tra thiết bị, hiệu chuẩn và dùng cấu hình phù hợp mục tiêu. |
| Xử lý nội nghiệp | Thiết lập sai có thể làm mô hình lệch, nhiễu hoặc thiếu chi tiết. | QA/QC point cloud, kiểm tra checkpoint và xuất đúng hệ tọa độ. |
Ứng Dụng Quét 3D Hiện Trạng UAV Trong Dự Án Thực Tế
Quét 3D UAV không chỉ dùng cho một ngành. Khi dữ liệu được xử lý đúng, cùng một bộ ảnh bay có thể phục vụ nhiều bộ phận: thiết kế, pháp lý, thi công, marketing, giám sát tiến độ và lưu trữ hiện trạng.
- Thiết kế cảnh quan: Dựng mô hình khu đất, cây xanh, đường nội bộ, mặt nước và cao độ nền để kiến trúc sư có cơ sở thiết kế.
- Bất động sản: Tạo dữ liệu trình bày dự án, mô hình 3D, ảnh trực giao, video, VR 360 và Web GIS giới thiệu mặt bằng.
- Giao thông – thủy lợi: Khảo sát tuyến, kênh, bờ sông, đường hiện hữu, cống, mương và các vị trí cần tính khối lượng.
- Nông nghiệp: Theo dõi bề mặt đất, vườn cây, hệ thống tưới, ao hồ, đường nội bộ và biến động theo từng thời điểm.
- Bảo tồn di tích: Lưu giữ mô hình 3D hiện trạng phục vụ nghiên cứu, bảo tồn, trưng bày hoặc phục dựng.
- Quản lý tài nguyên: Kết hợp dữ liệu không gian với GIS để theo dõi rừng, sông hồ, khu khai thác hoặc khu vực có nguy cơ sạt lở.
Quy Định Khi Sử Dụng Flycam/UAV/Drone
Khi triển khai UAV tại Việt Nam, đơn vị thực hiện cần kiểm tra quy định hiện hành về quản lý tàu bay không người lái, khu vực cấm/hạn chế bay, yêu cầu chấp thuận hoạt động bay và điều kiện an toàn. Bài cũ nêu thông tin xin phép theo Cục Tác chiến – Bộ Tổng tham mưu; khi cập nhật đến 07/2026, nội dung cần điều chỉnh theo Nghị định 288/2025/NĐ-CP, có hiệu lực từ 05/11/2025, thay cho cách dẫn cũ về quản lý UAV.
- Kiểm tra khu vực bay có nằm gần sân bay, công trình quốc phòng, khu vực đông dân cư hoặc vùng hạn chế hoạt động bay hay không.
- Lập phương án bay, phạm vi bay, độ cao bay, thời gian bay và phương án xử lý tình huống mất tín hiệu/khẩn cấp.
- Sử dụng thiết bị ổn định, kiểm tra pin, cánh, cảm biến, thẻ nhớ, firmware và tín hiệu điều khiển trước khi bay.
- Bảo đảm an toàn người, phương tiện, tài sản và công trình trong khu vực khảo sát.
- Với dự án cần sản phẩm đo đạc bản đồ, cần gắn dữ liệu UAV vào quy trình chuyên môn đo đạc, kiểm tra sai số và hồ sơ bàn giao.
Lưu ý: Không nên quảng cáo UAV như giải pháp “bay là có bản đồ pháp lý”. UAV chỉ là công cụ thu thập dữ liệu. Giá trị kỹ thuật của sản phẩm phụ thuộc vào năng lực đo đạc, kiểm soát sai số, xử lý số liệu, hệ tọa độ, điểm khống chế và mục đích sử dụng hồ sơ.
Vì Sao Nên Chọn Hợp Nhất Bách Việt?
Hợp Nhất Bách Việt không chỉ bay chụp bằng flycam mà triển khai đầy đủ chuỗi công việc khảo sát: lập phương án, kiểm tra hiện trường, đo điểm khống chế, bay chụp, xử lý point cloud, lập bản đồ, xuất dữ liệu GIS/CAD và tư vấn cách dùng kết quả. Cách làm này giúp dữ liệu UAV có giá trị thực tế cho thiết kế, quy hoạch, quản lý dự án và kiểm tra hiện trạng.
Đủ Năng Lực Trắc Địa
Đội ngũ kỹ sư có kinh nghiệm xử lý địa hình, điểm khống chế, hệ tọa độ, cao độ và dữ liệu đo đạc phục vụ dự án thực tế.
Kết Hợp Nhiều Công Nghệ
BVU có thể kết hợp UAV RTK, GNSS RTK, toàn đạc điện tử, GIS, photogrammetry, point cloud và scan 3D để tăng độ tin cậy.
Sản Phẩm Dễ Sử Dụng
Dữ liệu có thể bàn giao theo CAD, GIS, KML, orthophoto, point cloud, mesh, báo cáo kỹ thuật hoặc Web GIS tùy nhu cầu.
Nếu dự án cần khảo sát chi tiết địa hình phục vụ thiết kế, san nền, lập bản đồ, quy hoạch hoặc dựng mô hình hiện trạng, BVU có thể kết hợp dữ liệu UAV với dịch vụ khảo sát địa hình truyền thống để bảo đảm dữ liệu đủ độ tin cậy.
Tài Liệu Tham Khảo
- Chính phủ. (2025). Nghị định số 288/2025/NĐ-CP quy định về quản lý tàu bay không người lái và phương tiện bay khác.
- Chính phủ. (2026). Nghị định số 39/2026/NĐ-CP sửa đổi, bổ sung một số điều của Nghị định số 27/2019/NĐ-CP về Luật Đo đạc và bản đồ.
- Bộ Tài nguyên và Môi trường. (2024). Thông tư số 26/2024/TT-BTNMT quy định kỹ thuật về đo đạc lập bản đồ địa chính.
- Chính phủ. (2025). Nghị định số 119/2025/NĐ-CP sửa đổi, bổ sung Nghị định số 06/2022/NĐ-CP về giảm nhẹ phát thải khí nhà kính và bảo vệ tầng ô-dôn.
Liên Hệ Dịch Vụ Quét 3D Hiện Trạng UAV
Nếu bạn cần quét 3D hiện trạng UAV, scan point cloud, bản đồ địa hình, mô hình 3D, ảnh trực giao, dữ liệu KML hoặc Web GIS cho dự án bất động sản, giao thông, thủy lợi, nông nghiệp, du lịch, văn hóa hoặc quản lý tài nguyên, hãy liên hệ Hợp Nhất Bách Việt để được tư vấn phương án khảo sát phù hợp.
