Tạo lập mô hình 3D bằng Flycam như thế nào

Tạo lập mô hình 3D bằng Flycam là phương pháp thu thập ảnh hàng không bằng UAV/Drone, xử lý bằng kỹ thuật đo ảnh và phần mềm chuyên dụng để tạo ra đám mây điểm, ảnh trực giao, mô hình số bề mặt, mô hình số địa hình và mô hình 3D phục vụ khảo sát, thiết kế, xây dựng, bất động sản, quy hoạch đô thị, khai khoáng và quản lý tài nguyên.

Khác với chụp ảnh Flycam thông thường, mô hình 3D phục vụ kỹ thuật cần có kế hoạch bay, độ phủ ảnh, điểm khống chế mặt đất, hệ tọa độ, kiểm tra sai số và quy trình xử lý dữ liệu rõ ràng. Nếu chỉ bay chụp đẹp nhưng thiếu điểm kiểm tra, thiếu tọa độ chuẩn hoặc không kiểm soát chồng phủ ảnh, sản phẩm có thể nhìn trực quan nhưng không đủ độ tin cậy để đo đạc, tính khối lượng hoặc dùng trong hồ sơ kỹ thuật.

Hợp Nhất Bách Việt cung cấp dịch vụ khảo sát địa hình 3D bằng Drone, UAV Mapping, mô hình 3D, ảnh trực giao, bản đồ địa hình và dữ liệu GIS cho công trình dân dụng, khu công nghiệp, mỏ vật liệu, khu đất quy hoạch, tuyến giao thông, khu vực rừng, sông suối và địa hình phức tạp. Khách hàng cần khảo sát nhanh có thể liên hệ +84 903 692 185 để được tư vấn phương án bay, sản phẩm đầu ra và báo giá phù hợp.

Tạo Lập Mô Hình 3D Bằng Flycam Là Gì?

Flycam, UAV hoặc Drone là thiết bị bay không người lái được trang bị camera, hệ thống định vị, cảm biến quán tính và trong một số trường hợp có thêm RTK/PPK hoặc LiDAR. Khi bay theo tuyến được lập trình, UAV chụp hàng trăm đến hàng nghìn ảnh có độ chồng phủ cao. Phần mềm đo ảnh sẽ nhận diện điểm trùng giữa các ảnh, tính toán vị trí camera, dựng đám mây điểm và tạo mô hình 3D của khu vực khảo sát.

Với khảo sát địa hình, camera thường chụp theo phương gần thẳng đứng để tạo ảnh trực giao, bản đồ 2D, mô hình số bề mặt và mô hình số địa hình. Với công trình, tượng, mặt dựng, mái nhà hoặc khu vực cần mô hình hóa chi tiết, UAV có thể chụp thêm ảnh xiên để tăng độ phủ mặt đứng và tái tạo hình khối 3D chân thực hơn.

• Độ chi tiết cao: Dữ liệu ảnh có thể đạt độ phân giải mặt đất tốt khi độ cao bay, tiêu cự camera và điều kiện ánh sáng được kiểm soát.
• Tiết kiệm thời gian: Một khu vực rộng có thể được thu thập dữ liệu nhanh hơn nhiều so với đo điểm thủ công toàn bộ bề mặt.
• Dễ trực quan hóa: Mô hình 3D giúp chủ đầu tư, đơn vị thiết kế và nhà thầu nhìn rõ hiện trạng công trình, địa hình và khối lượng.
• Hỗ trợ nhiều ngành: Dữ liệu có thể dùng cho quy hoạch, đo đạc, xây dựng, khai thác mỏ, quản lý tài nguyên, bất động sản và kiểm tra tiến độ.

Mô hình 3D bằng Flycam chỉ có giá trị kỹ thuật cao khi được thiết kế bay đúng, có kiểm soát tọa độ và được xử lý theo quy trình đo ảnh. Ảnh đẹp không đồng nghĩa với dữ liệu đo đạc chính xác.

Khi Nào Nên Dùng Flycam Để Tạo Mô Hình 3D?

Không phải dự án nào cũng cần mô hình 3D, nhưng với các khu vực rộng, khó tiếp cận hoặc cần dữ liệu trực quan, Flycam mang lại hiệu quả rất lớn. Đặc biệt trong ngành địa chất, trắc địa và xây dựng, mô hình 3D giúp giảm thời gian thực địa, tăng khả năng phân tích địa hình và hỗ trợ ra quyết định trước khi thiết kế hoặc thi công.

Trong các khu vực có cây cối dày, công trình cao tầng, địa hình dốc hoặc tín hiệu GNSS bị che khuất, Flycam cần kết hợp với máy toàn đạc điện tử, GNSS RTK hoặc LiDAR để bảo đảm độ tin cậy. Nếu mục tiêu là mô hình hóa dưới tán cây hoặc địa hình bị che phủ thực vật, UAV chụp ảnh quang học có thể không đủ; khi đó nên cân nhắc LiDAR hoặc đo bổ sung trên mặt đất.

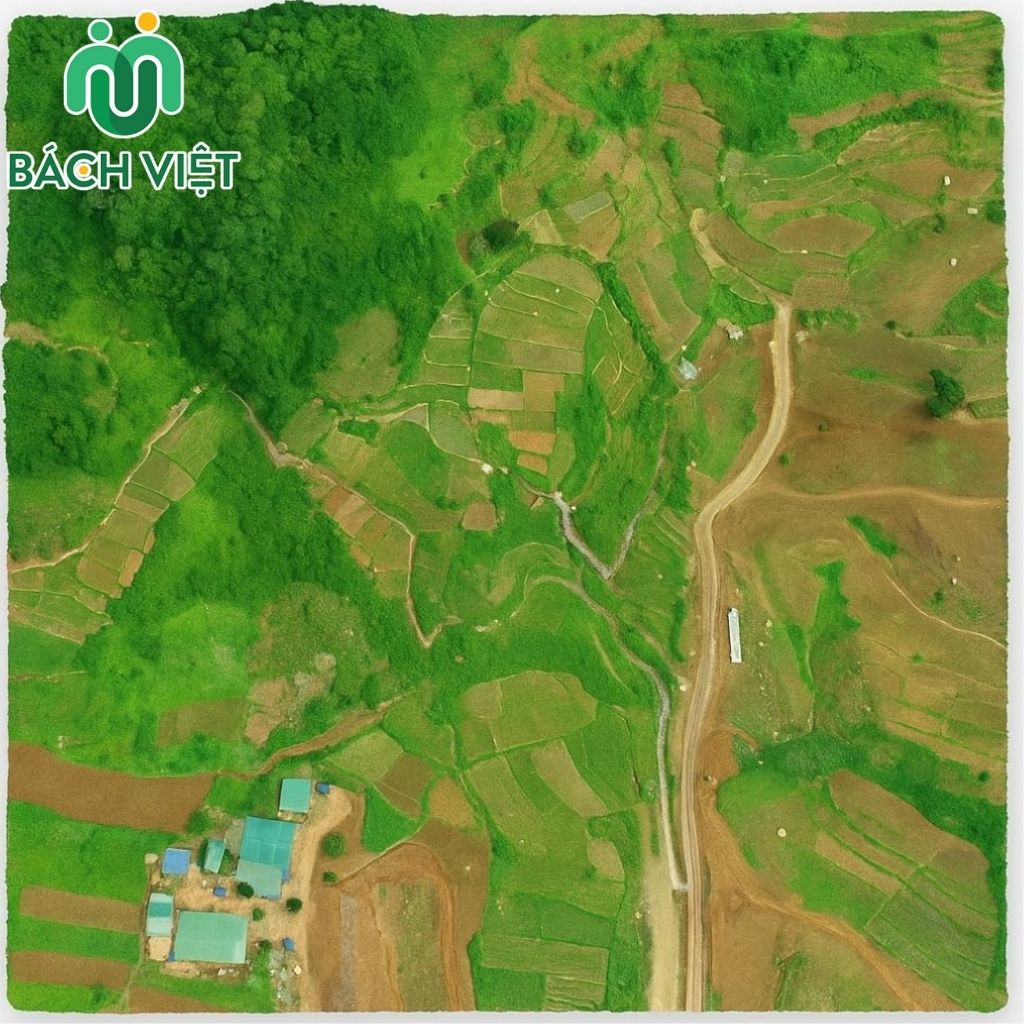

Quy Trình Tạo Bản Đồ Và Mô Hình 3D Bằng Flycam

Để tạo bản đồ hoặc mô hình 3D từ ảnh hàng không, UAV cần bay theo tuyến có tính toán trước. Ảnh chụp phải đủ độ chồng phủ dọc và ngang, có thông tin vị trí, có điểm khống chế mặt đất nếu cần độ chính xác cao và được xử lý bằng phần mềm đo ảnh chuyên dụng.

Bước 4: Xử Lý Ảnh Và Dựng Mô Hình 3D

Sau khi thu thập dữ liệu, ảnh được đưa vào phần mềm như Pix4D, Agisoft Metashape, DroneDeploy hoặc nền tảng tương đương. Quy trình thường gồm căn chỉnh ảnh, xây dựng đám mây điểm thưa, nhập điểm khống chế, tối ưu camera, tạo đám mây điểm dày, dựng mesh, tạo texture, xuất ảnh trực giao, DSM, DTM hoặc dữ liệu 3D.

Điểm quan trọng ở giai đoạn này là kiểm tra chất lượng. Nếu ảnh bị nhòe, thiếu chồng phủ, sai tọa độ, ánh sáng quá khác nhau hoặc thiếu điểm khống chế, mô hình có thể bị vặn, méo, thủng lưới hoặc sai cao độ. Đơn vị khảo sát cần đọc báo cáo xử lý, kiểm tra sai số điểm khống chế và đối chiếu thực địa trước khi bàn giao.

Xây Dựng Mô Hình 3D Bằng Flycam Khác Gì So Với Bản Đồ 2D?

Bản đồ 2D giúp nhìn thấy vị trí, ranh giới, mặt bằng và các địa vật trên khu vực khảo sát. Mô hình 3D bổ sung chiều cao, hình khối, độ dốc, bề mặt và khả năng quan sát trực quan từ nhiều góc. Vì vậy, mô hình 3D đặc biệt hữu ích khi dự án cần đánh giá địa hình phức tạp, công trình hiện hữu, khối lượng vật liệu hoặc phối cảnh không gian.

Đối với khu đất, ảnh thường được chụp theo phương thẳng đứng hoặc gần thẳng đứng để phục vụ bản đồ địa hình. Đối với công trình, tượng, mặt dựng hoặc không gian đô thị, camera cần chụp thêm ảnh xiên để phần mềm có đủ dữ liệu tái tạo mặt đứng. Đây là khác biệt cơ bản giữa bay bản đồ 2D và bay mô hình 3D chi tiết.

Sản Phẩm Có Thể Bàn Giao Từ Mô Hình 3D Bằng Flycam

Dữ liệu UAV có thể xuất ra nhiều nhóm sản phẩm khác nhau. Trước khi khảo sát, khách hàng nên xác định rõ mình cần dữ liệu để xem trực quan, tính toán kỹ thuật, thiết kế, quy hoạch hay lưu hồ sơ hiện trạng. Việc xác định đúng sản phẩm giúp tránh bay thiếu dữ liệu hoặc xử lý không đúng định dạng.

• Bản đồ địa hình phục vụ khảo sát xây dựng.
• Ảnh trực giao đã tham chiếu địa lý.
• Mô hình số bề mặt và mô hình số địa hình.
• Đám mây điểm phục vụ CAD, GIS hoặc BIM.
• Mặt cắt địa hình, đường đồng mức và dữ liệu cao độ.
• Bản đồ hiện trạng khu đất, mỏ, bãi chứa hoặc công trình.
• Dữ liệu phục vụ tính khối lượng đào đắp hoặc trữ lượng vật liệu.

Ứng Dụng Của Mô Hình 3D Bằng Flycam

Mô hình 3D bằng Flycam được ứng dụng trong nhiều lĩnh vực vì dữ liệu trực quan, dễ đo đạc và dễ tích hợp. Khi kết hợp với GIS, BIM hoặc phần mềm thiết kế, dữ liệu UAV giúp rút ngắn khoảng cách giữa hiện trạng ngoài thực địa và quyết định kỹ thuật trong văn phòng.

Điều Kiện Để Mô Hình 3D Đạt Độ Chính Xác Cao

Độ chính xác của mô hình 3D không chỉ phụ thuộc vào dòng Flycam. Một dự án dùng thiết bị đắt tiền nhưng bay sai thông số vẫn có thể tạo ra mô hình kém chất lượng. Ngược lại, thiết bị phù hợp, kế hoạch bay tốt và điểm khống chế chuẩn có thể tạo dữ liệu rất hữu ích cho khảo sát kỹ thuật.

• Độ chồng phủ ảnh: Ảnh phải đủ overlap để phần mềm nhận diện điểm chung giữa các khung hình.
• Điểm khống chế mặt đất: GCP và checkpoint giúp kiểm tra, hiệu chỉnh và chứng minh độ chính xác.
• Điều kiện ánh sáng: Ánh sáng ổn định giúp giảm bóng đổ, nhiễu texture và lỗi ghép ảnh.
• Tốc độ và độ cao bay: Bay quá nhanh hoặc quá cao có thể làm giảm độ phân giải và chi tiết mô hình.
• Địa hình và vật cản: Tán cây, mặt nước, bề mặt phản quang, dây điện và công trình cao có thể gây lỗi dựng hình.
• Phần mềm xử lý: Cần cấu hình đúng hệ tọa độ, kiểm tra camera, tối ưu điểm khống chế và xuất định dạng phù hợp.

Liên Kết Nội Bộ Hữu Ích

• Xác định ranh giới thửa đất sau sáp nhập tỉnh bằng Flycam
• Khảo sát địa hình 3D bằng Flycam giá rẻ
• Khảo sát địa hình chuyên nghiệp

Dịch Vụ Tạo Mô Hình 3D Bằng Flycam Của Hợp Nhất Bách Việt

Hợp Nhất Bách Việt cung cấp dịch vụ Flycam khảo sát, UAV Mapping, tạo mô hình 3D, đo đạc bản đồ, khảo sát địa hình, scan 3D laser và xử lý dữ liệu không gian cho khách hàng trên toàn quốc. Chúng tôi không chỉ bay chụp hình ảnh mà tập trung vào sản phẩm có thể dùng trong khảo sát, thiết kế, quy hoạch và quản lý hiện trạng.

Với mỗi dự án, đội ngũ kỹ sư sẽ tư vấn mục tiêu sản phẩm trước khi báo giá. Nếu khách hàng cần bản đồ kỹ thuật, chúng tôi đề xuất điểm khống chế và quy trình kiểm tra sai số. Nếu khách hàng cần mô hình trực quan, chúng tôi tối ưu góc chụp, texture và định dạng bàn giao. Nếu khách hàng cần tính khối lượng, chúng tôi thiết lập bề mặt so sánh và quy trình tính thể tích rõ ràng.

• Tạo mô hình 3D bằng Flycam cho khu đất, công trình, mỏ vật liệu và khu quy hoạch.
• Khảo sát địa hình bằng Drone, ảnh trực giao, DSM, DTM và đường đồng mức.
• Tính khối lượng đào đắp, trữ lượng bãi vật liệu và biến động bề mặt.
• Tích hợp dữ liệu UAV vào CAD, GIS, BIM hoặc báo cáo kỹ thuật.
• Tư vấn pháp lý bay UAV, tổ chức hiện trường và an toàn khảo sát.

Căn Cứ Pháp Lý Và Kỹ Thuật Cần Lưu Ý Đến Tháng 07/2026

Khi viết và triển khai nội dung liên quan đến Flycam, UAV, đo đạc bản đồ và mô hình 3D, cần dùng căn cứ còn hiệu lực đến tháng 07/2026. Về UAV, cần cập nhật theo Nghị định 288/2025/NĐ-CP về quản lý tàu bay không người lái và phương tiện bay khác. Về hoạt động đo đạc bản đồ, cần kiểm tra Luật Đo đạc và Bản đồ, Nghị định 27/2019/NĐ-CP và các nghị định sửa đổi, trong đó có Nghị định 39/2026/NĐ-CP. Với bản đồ địa chính, Thông tư 26/2024/TT-BTNMT là văn bản kỹ thuật cần ưu tiên kiểm tra.

Tài Liệu Tham Khảo

• Chính phủ. (2025). Nghị định số 288/2025/NĐ-CP quy định về quản lý tàu bay không người lái và phương tiện bay khác.
• Chính phủ. (2026). Nghị định số 39/2026/NĐ-CP sửa đổi, bổ sung một số điều của Nghị định số 27/2019/NĐ-CP quy định chi tiết một số điều của Luật Đo đạc và Bản đồ.
• Bộ Tài nguyên và Môi trường. (2024). Thông tư số 26/2024/TT-BTNMT quy định kỹ thuật về đo đạc lập bản đồ địa chính.
• Chính phủ. (2024). Nghị định số 101/2024/NĐ-CP quy định về điều tra cơ bản đất đai; đăng ký, cấp Giấy chứng nhận và Hệ thống thông tin đất đai.
