Thí nghiệm nén lún Consolidation Test: Tiêu chuẩn, Quy trình

Để ngăn chặn thảm họa sụt lún cho các công trình xây dựng, Consolidation Test hay thí nghiệm nén lún cố kết là giải pháp bắt buộc. Đây là phương pháp phân tích trong phòng thí nghiệm giúp đo lường chính xác mức độ và tốc độ lún của nền đất dưới tác dụng của tải trọng công trình.

Hợp Nhất Bách Việt sẽ phân tích chuyên sâu về cơ sở lý thuyết, tiêu chuẩn pháp lý và quy trình thực hiện bài test này dành cho các kỹ sư địa kỹ thuật.

Bản chất của thí nghiệm nén lún Consolidation Test trong cơ học đất

Trong lĩnh vực cơ học đất, nền đất luôn bao gồm ba pha cơ bản là hạt rắn, nước và không khí. Khi một công trình được xây dựng trên nền đất yếu, đặc biệt là đất sét bão hòa nước, tải trọng từ móng sẽ truyền xuống các lớp đất bên dưới. Ban đầu, toàn bộ tải trọng này được tiếp nhận bởi nước chứa trong các lỗ rỗng của đất.

Do nước không chịu nén, áp lực nước lỗ rỗng sẽ tăng lên đột ngột. Theo thời gian, nước dư thừa này sẽ dần thoát ra ngoài qua các khe hở giữa các hạt đất. Quá trình thoát nước làm thể tích khối đất giảm đi, dẫn đến hiện tượng mặt đất bị lún xuống.

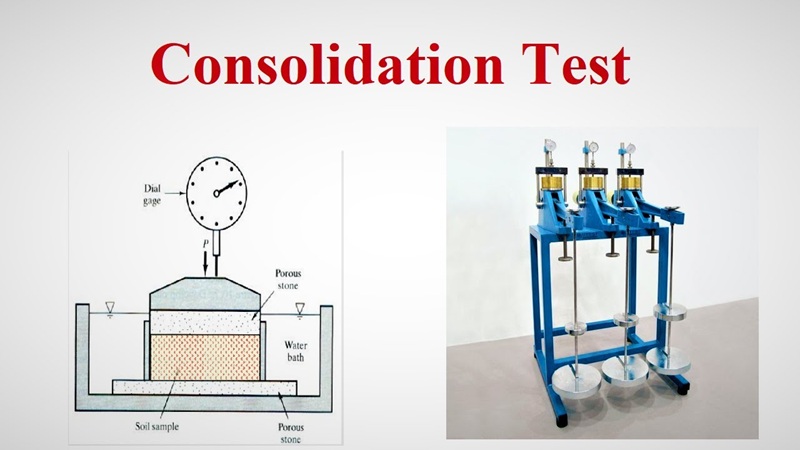

Thí nghiệm nén lún cố kết được thiết kế để mô phỏng chính xác quá trình này trong điều kiện phòng thí nghiệm. Kỹ sư sẽ đặt một mẫu đất nguyên trạng vào thiết bị nén Oedometer và gia tải theo từng cấp. Thông qua việc đo đạc sự thay đổi chiều cao của mẫu đất theo thời gian, chúng ta có thể dự báo được công trình thực tế sẽ lún bao nhiêu milimet và mất bao nhiêu năm để đạt đến độ lún ổn định.

Tại sao Consolidation Test là bước quan trọng trong thiết kế nền móng?

Việc bỏ qua hoặc thực hiện sai lệch thí nghiệm nén lún sẽ dẫn đến những hậu quả thảm khốc về mặt kết cấu. Dữ liệu từ thí nghiệm này cung cấp cơ sở nền tảng để các kỹ sư quyết định phương án móng nông hay móng cọc sâu.

• Dự báo độ lún tổng cộng: Giúp xác định nền đất sẽ lún tối đa bao nhiêu centimet dưới tải trọng thiết kế.
• Tính toán tốc độ lún: Xác định thời gian để nền đất đạt được độ lún cố kết 50 phần trăm hoặc 90 phần trăm.
• Thiết kế biện pháp xử lý nền: Cung cấp thông số để tính toán khoảng cách cắm bấc thấm PVD hoặc khối lượng đất đắp gia tải trước.
• Đánh giá lịch sử ứng suất: Xác định xem nền đất trong quá khứ đã từng chịu tải trọng lớn hơn hiện tại hay chưa thông qua áp lực tiền cố kết.

Hệ thống tiêu chuẩn pháp lý áp dụng cho thí nghiệm nén lún

Mọi dữ liệu địa chất phục vụ thiết kế bản vẽ thi công đều phải tuân thủ nghiêm ngặt các tiêu chuẩn quốc gia. Đối với thí nghiệm xác định tính nén lún, các phòng thí nghiệm LAS-XD tại Việt Nam phải áp dụng các văn bản quy phạm đang có hiệu lực.

Tiêu chuẩn quốc gia TCVN 4200:2012

Văn bản pháp lý quan trọng nhất hiện nay là “TCVN 4200:2012 Đất xây dựng – Phương pháp xác định tính nén lún trong phòng thí nghiệm”. Tiêu chuẩn này thay thế cho phiên bản cũ TCVN 4200:1995 đã hết hiệu lực. TCVN 4200:2012 quy định chi tiết về kích thước dao vòng cắt mẫu, yêu cầu về độ ẩm nguyên trạng và các bước gia tải chuẩn xác.

Theo tiêu chuẩn này, áp lực lớn nhất dùng để thí nghiệm mẫu có kết cấu nguyên trạng phải lớn hơn ít nhất 15 phần trăm so với tổng áp lực do công trình và áp lực bản thân ở độ sâu lấy mẫu. Đối với đất không nguyên trạng, cấp áp lực lớn nhất phải vượt áp lực công trình từ 100 kPa đến 200 kPa.

Tiêu chuẩn quốc gia TCVN 9843:2013

Bên cạnh TCVN 4200:2012, các kỹ sư còn áp dụng “TCVN 9843:2013 Đất – Xác định hệ số nén lún trong phòng thí nghiệm”. Văn bản này hướng dẫn chi tiết hơn về cách thức xử lý số liệu để trích xuất ra hệ số nén lún dùng trực tiếp cho các công thức cơ học đất. Ngoài ra, đối với các dự án có yếu tố nước ngoài, kỹ sư Bách Việt United thường xuyên thực hiện thí nghiệm đối chiếu theo tiêu chuẩn Mỹ ASTM D2435 để đảm bảo tính đồng bộ quốc tế.

Các thông số địa kỹ thuật cốt lõi thu được từ Consolidation Test

Mục đích cuối cùng của việc ép mẫu đất trong nhiều ngày liền là để trích xuất ra bộ thông số cố kết. Đây là những giá trị đầu vào bắt buộc cho các phần mềm phần tử hữu hạn như Plaxis hay GeoStudio.

Chỉ số nén Cc và Chỉ số nở Cs

Chỉ số nén Cc thể hiện độ dốc của đường cong nén lún trên biểu đồ hệ số rỗng và logarit áp lực. Giá trị Cc càng lớn chứng tỏ nền đất càng yếu và có khả năng biến dạng lún càng nhiều. Chỉ số nén thường được sử dụng để tính toán độ lún cố kết nguyên phát cho các lớp đất sét nén chặt bình thường.

Chỉ số nở Cs thể hiện khả năng phục hồi thể tích của đất khi được dỡ tải. Thông thường, giá trị Cs chỉ bằng 1/5 đến 1/10 so với giá trị Cc. Thông số này cực kỳ quan trọng khi thiết kế các hố đào sâu, nơi nền đất dưới đáy hố đào có xu hướng trồi lên do mất đi lớp tải trọng bề mặt.

Áp lực tiền cố kết Pc

Áp lực tiền cố kết Pc là ứng suất hữu hiệu lớn nhất mà lớp đất từng phải chịu trong suốt lịch sử địa chất của nó. Việc xác định chính xác Pc giúp kỹ sư phân loại đất thành ba trạng thái là đất nén chặt bình thường, đất quá cố kết hoặc đất chưa cố kết hoàn toàn.

Nếu ứng suất do công trình truyền xuống cộng với ứng suất bản thân nhỏ hơn áp lực tiền cố kết, nền đất sẽ lún rất ít. Ngược lại, nếu tổng ứng suất vượt qua ngưỡng Pc, kết cấu hạt đất sẽ bị phá vỡ và độ lún sẽ tăng lên đột biến.

Hệ số cố kết Cv

Hệ số cố kết Cv đại diện cho tốc độ thoát nước ra khỏi các lỗ rỗng của đất dưới tác dụng của tải trọng. Đơn vị đo của hệ số này thường là mét vuông trên năm hoặc centimet vuông trên giây. Đất sét dẻo chảy thường có giá trị Cv rất nhỏ, nghĩa là nước thoát ra cực kỳ chậm.

Thông số Cv quyết định trực tiếp đến thời gian chờ lún của dự án. Nếu tính toán cho thấy phải mất 10 năm nền đất mới lún xong, kỹ sư bắt buộc phải dùng các biện pháp tăng tốc độ cố kết như cắm bấc thấm kết hợp hút chân không.

Quy trình thực hiện thí nghiệm nén lún cố kết chuẩn xác

Để đảm bảo độ tin cậy của dữ liệu, quy trình thực hiện Consolidation Test đòi hỏi sự tỉ mỉ tuyệt đối từ kỹ thuật viên. Bất kỳ sai sót nào trong khâu chuẩn bị mẫu đều có thể làm sai lệch hoàn toàn kết quả dự báo lún.

Bước 1: Lấy mẫu và chế bị mẫu nguyên trạng

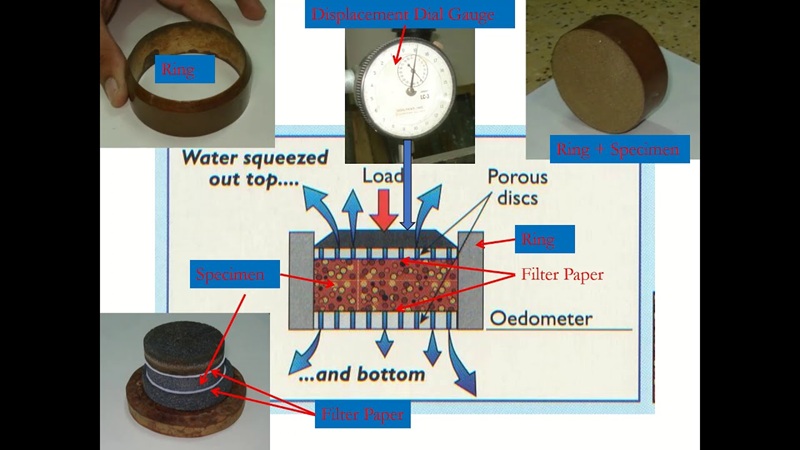

Mẫu đất được lấy từ hiện trường bằng ống lấy mẫu thành mỏng Shelby để giữ nguyên cấu trúc hạt và độ ẩm tự nhiên. Khi đưa về phòng thí nghiệm, kỹ thuật viên sử dụng dao vòng bằng thép không gỉ để cắt một phần lõi đất. Dao vòng tiêu chuẩn thường có đường kính từ 50 mm đến 75 mm và chiều cao khoảng 20 mm.

Quá trình gọt mẫu phải diễn ra nhẹ nhàng, tránh làm xáo trộn kết cấu đất. Cần gọt phẳng hai mặt trên dưới của mẫu đất cho bằng đúng mép dao vòng. Sau đó, mẫu đất cùng dao vòng được mang đi cân để xác định khối lượng thể tích tự nhiên trước khi đưa vào máy nén.

Bước 2: Thiết lập hệ thống thiết bị Oedometer

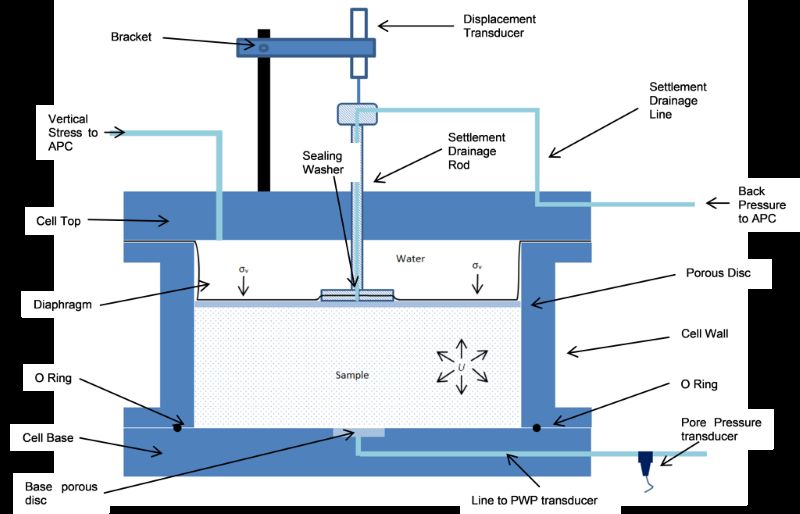

Mẫu đất nằm gọn trong dao vòng được đặt vào hộp nén. Ở hai mặt trên và dưới của mẫu đất, kỹ thuật viên đặt hai viên đá thấm xốp và giấy thấm. Đá thấm có tác dụng cho phép nước trong mẫu đất thoát ra ngoài theo phương thẳng đứng khi bị nén, đồng thời ngăn không cho các hạt đất mịn bị rửa trôi.

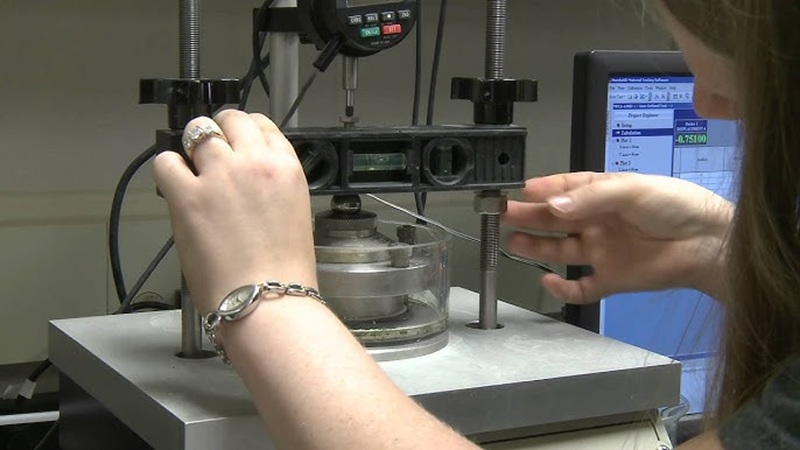

Hộp nén sau đó được đặt lên giá đỡ của máy nén cố kết. Một đồng hồ đo biến dạng có độ chính xác đến 0,01 mm được lắp đặt phía trên nắp truyền lực để ghi nhận sự thay đổi chiều cao của mẫu đất. Cuối cùng, hộp nén được đổ ngập nước để mô phỏng điều kiện đất bão hòa dưới mực nước ngầm.

Bước 3: Trình tự gia tải và ghi nhận dữ liệu

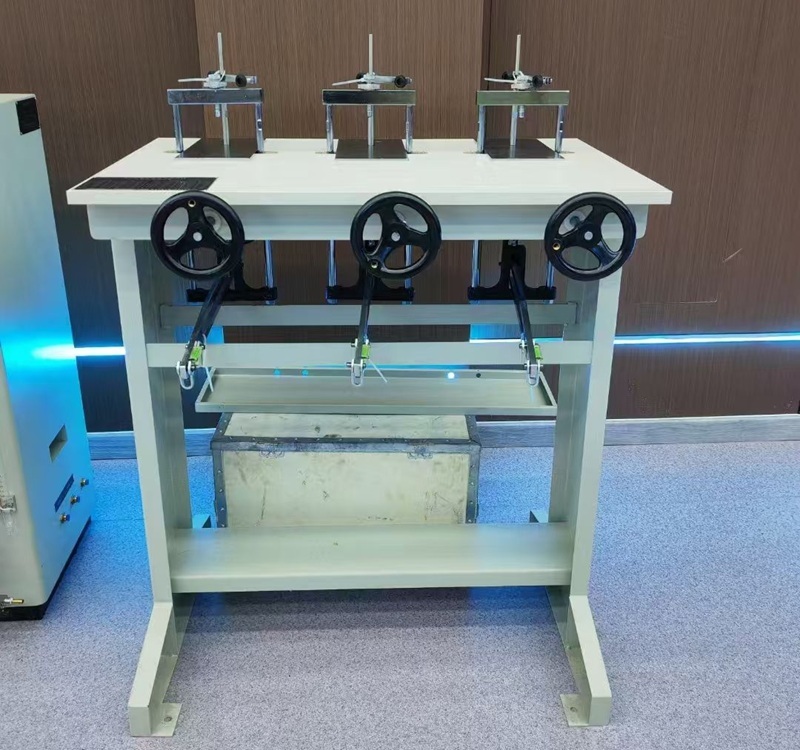

Tải trọng được chất lên mẫu đất thông qua hệ thống cánh tay đòn. Cấp tải trọng ban đầu thường lấy bằng hoặc nhỏ hơn áp lực bản thân của lớp đất tại độ sâu lấy mẫu. Các cấp tải trọng tiếp theo thường được tăng lên theo tỷ lệ nhân đôi, ví dụ như 25 kPa, 50 kPa, 100 kPa, 200 kPa, 400 kPa và 800 kPa.

Tại mỗi cấp tải, biến dạng của mẫu đất được ghi nhận theo các mốc thời gian quy định nghiêm ngặt. Kỹ thuật viên phải đọc đồng hồ đo lún tại các thời điểm 0,1 phút, 0,25 phút, 0,5 phút, 1 phút, 2 phút, 4 phút, 8 phút, 15 phút, 30 phút, 1 giờ, 2 giờ, 4 giờ, 8 giờ và 24 giờ. Cấp tải mới chỉ được thêm vào khi biến dạng lún của cấp tải trước đó đã đạt đến trạng thái ổn định.

Bước 4: Quá trình dỡ tải và đo độ nở

Sau khi đạt đến cấp tải trọng lớn nhất theo yêu cầu thiết kế, quá trình dỡ tải được thực hiện để đánh giá tính đàn hồi của nền đất. Việc dỡ tải thường thực hiện giảm dần theo tỷ lệ chia bốn, ví dụ từ 800 kPa xuống 200 kPa, rồi 50 kPa.

Tại mỗi cấp dỡ tải, mẫu đất sẽ hút nước và nở ra một phần. Kỹ thuật viên cũng phải theo dõi đồng hồ biến dạng cho đến khi độ nở ổn định hoàn toàn. Dữ liệu này là cơ sở duy nhất để vẽ đường cong dỡ tải và tính toán chỉ số nở Cs.

Phương pháp phân tích và xử lý số liệu Oedometer

Hàng ngàn con số thô thu thập được từ phòng thí nghiệm cần được xử lý qua các phương pháp đồ giải để chuyển hóa thành các thông số thiết kế. Đây là bước đòi hỏi nền tảng cơ học đất vững chắc của người kỹ sư.

Xây dựng đường cong e-log p

Từ dữ liệu biến dạng chiều cao, kỹ sư tính toán sự thay đổi hệ số rỗng của mẫu đất tại cuối mỗi cấp tải. Trục tung biểu diễn hệ số rỗng, trục hoành biểu diễn áp lực nén theo thang đo logarit. Kết nối các điểm dữ liệu này lại, ta được đường cong nén lún e-log p.

Đường cong này thường gồm hai đoạn rõ rệt. Đoạn đầu tiên có độ dốc thoải, đại diện cho quá trình nén lại của cấu trúc đất cũ. Đoạn thứ hai dốc đứng và gần như là một đường thẳng, đại diện cho sự phá vỡ cấu trúc và nén lún nguyên thủy. Độ dốc của đường thẳng này chính là chỉ số nén Cc.

Phương pháp Casagrande xác định áp lực tiền cố kết

Để tìm ra điểm gãy khúc trên đường cong e-log p, kỹ sư sử dụng phương pháp đồ giải của nhà khoa học Arthur Casagrande. Đầu tiên, xác định điểm có bán kính cong nhỏ nhất trên đồ thị. Từ điểm này, vẽ một đường nằm ngang và một đường tiếp tuyến với đường cong nén lún.

Tiếp theo, vẽ đường phân giác của góc tạo bởi đường nằm ngang và đường tiếp tuyến. Cuối cùng, kéo dài đoạn thẳng dốc đứng của đồ thị cho cắt đường phân giác vừa vẽ. Hoành độ của giao điểm này chính là giá trị áp lực tiền cố kết Pc cần tìm.

Xác định hệ số cố kết Cv theo phương pháp Taylor

Để tính toán hệ số Cv, kỹ sư sử dụng đồ thị biểu diễn mối quan hệ giữa biến dạng lún và căn bậc hai của thời gian (phương pháp Taylor). Vẽ một đường thẳng đi qua các điểm dữ liệu ở giai đoạn đầu của quá trình lún. Sau đó, vẽ một đường thẳng thứ hai có hoành độ lớn hơn 1,15 lần so với đường thứ nhất.

Giao điểm của đường thứ hai với đường cong thực nghiệm sẽ cho ra thời gian đạt độ cố kết 90 phần trăm. Từ thời gian này kết hợp với chiều dài đường thấm của mẫu đất, kỹ sư sẽ tính toán ra được hệ số cố kết Cv chuẩn xác cho từng cấp áp lực.

Vai trò của Bách Việt United trong công tác khảo sát địa kỹ thuật

Ứng dụng dữ liệu nén lún vào thực tiễn đòi hỏi một quy trình khảo sát địa chất đồng bộ và chất lượng cao. Từ khâu khoan thăm dò, lấy mẫu nguyên trạng bằng ống màng mỏng cho đến việc bảo quản mẫu trong điều kiện nhiệt độ chuẩn, mọi khâu đều quyết định đến độ chính xác của Consolidation Test.

Thương hiệu Bách Việt United tự hào sở hữu đội ngũ kỹ sư địa chất dạn dày kinh nghiệm cùng hệ thống phòng thí nghiệm hiện đại. Các dữ liệu nén lún do Bách Việt United cung cấp luôn trải qua quy trình kiểm soát chất lượng chéo, đảm bảo loại bỏ hoàn toàn các sai số do thiết bị hay yếu tố con người. Dữ liệu chuẩn xác giúp các đơn vị tư vấn thiết kế tối ưu hóa chiều dài cọc móng, tiết kiệm hàng tỷ đồng chi phí vật tư mà vẫn đảm bảo hệ số an toàn tuyệt đối cho công trình trước nguy cơ sụt lún.

FAQ – Câu hỏi thường gặp về thí nghiệm nén lún

Thời gian để hoàn thành một thí nghiệm nén lún mất bao lâu?

Một bài thí nghiệm Consolidation Test tiêu chuẩn thường kéo dài từ 7 đến 10 ngày liên tục. Mỗi cấp tải trọng cần ít nhất 24 giờ để mẫu đất bão hòa đạt trạng thái lún ổn định trước khi chuyển sang cấp tải tiếp theo.

Loại đất nào bắt buộc phải thực hiện thí nghiệm Consolidation Test?

Thí nghiệm này bắt buộc phải thực hiện đối với các loại đất hạt mịn có tính dẻo như đất sét, đất á sét và bùn sét bão hòa nước. Đất cát và sỏi đá có tốc độ thoát nước tức thời nên không cần thực hiện thí nghiệm cố kết thời gian dài.

Sự khác biệt giữa thiết bị nén lún một trục Oedometer và máy nén ba trục là gì?

Máy nén Oedometer ép đất trong một vòng thép cứng, không cho phép đất nở ngang, mô phỏng lún thẳng đứng ở trung tâm móng rộng. Máy nén ba trục cho phép đất biến dạng theo mọi hướng dưới áp lực nước bao quanh, dùng để tính toán sức chịu tải và lực cắt phá hoại của nền đất.

Kết luận

Thí nghiệm nén lún Consolidation Test là chìa khóa giải quyết bài toán sụt lún nền móng đang vô cùng nhức nhối hiện nay. Việc nắm vững các tiêu chuẩn gia tải, kỹ năng xử lý đường cong e-log p và phân tích các chỉ số Cc, Pc, Cv giúp kỹ sư làm chủ hoàn toàn quá trình thiết kế địa kỹ thuật. Một bộ số liệu nén lún chuẩn xác không chỉ bảo vệ sinh mạng con người mà còn tối ưu hóa hiệu quả kinh tế cho toàn bộ vòng đời dự án.
