Khảo sát địa hình 1/5000 Đồng Kho, Lâm Đồng
DỰ ÁN KHẢO SÁT ĐỊA HÌNH PHỤC VỤ QUY HOẠCH PHÁT TRIỂN TỶ LỆ 1/5000 XÃ ĐỒNG KHO, TỈNH LÂM ĐỒNG
1. Tổng quan dự án
Nằm trong chiến lược đồng bộ hóa bản đồ nền địa lý phục vụ công tác quản lý tài nguyên, quy hoạch sử dụng đất và phát triển cơ sở hạ tầng giao thông kết nối giao thương liên tỉnh, dự án Khảo sát địa hình tỷ lệ 1/5000 đã được triển khai diện rộng trên địa bàn xã Đồng Kho, tỉnh Lâm Đồng.
Khu vực tác nghiệp bao gồm hành lang giao thông trục Tỉnh lộ 720, Đường Cách Mạng Tháng 8, Đường Số 7 cùng hệ thống đường liên thôn, liên xã phụ cận. Địa hình xã Đồng Kho mang đặc trưng của vùng trung du chuyển tiếp với các dải đồng ruộng trũng, khu vực lưu vực sông suối đan xen với các triền đồi dốc dốc lượn sóng và diện tích lớn đất trồng cây công nghiệp lâu năm. Đặc điểm này đòi hỏi công tác đo đạc thực địa phải kiểm soát chặt chẽ sai số hình học và dựng chi tiết mô hình số độ cao hạng cao.
2. Thông số kỹ thuật & Cơ sở lưới khống chế quốc gia
Toàn bộ quy trình đo đạc ngoài thực địa và xử lý dữ liệu nội nghiệp đều tuân thủ nghiêm ngặt hệ thống tiêu chuẩn kỹ thuật quy định bởi Bộ Tài nguyên và Môi trường:
| Thông số / Thiết bị | Chi tiết kỹ thuật áp dụng tại hiện trường | Mục đích kiểm soát |
|---|---|---|
| Hệ tọa độ & Cao độ | Hệ tọa độ quốc gia VN-2000, múi chiếu 3° phù hợp với địa phương. Hệ cao độ quốc gia (gốc chuẩn Hòn Dấu) làm cơ sở dẫn truyền cao độ hình học. | Đồng bộ bản đồ nền địa lý |
| Hệ thống mốc gốc hạng cao | Khởi đo, kiểm tra chéo và dẫn truyền tọa độ từ hệ thống mốc địa chính quốc gia kiên cố tại khu vực: • Mốc HIII 636432: Định vị thực địa dọc trục giao thông Tỉnh lộ 720 (11°09’10.82″N, 107°34’32.57″E). • Mốc HIII 636394: Định vị thực địa tại trục Đường Cách Mạng Tháng 8 (11°11’14.26″N, 107°33’47.50″E). | Khống chế sai số hình học toàn diện khu vực |
| Công nghệ áp dụng | Sử dụng máy thu định vị vệ tinh GNSS RTK đa tần số thế hệ mới, thu nhận tín hiệu liên tục từ các hệ thống vệ tinh lớn (GPS, GLONASS, Galileo, BeiDou). Sổ tay trắc địa chuyên dụng kết nối trạm CORS quốc gia. | Đảm bảo sai số vị trí điểm đạt mức cm |
3. Các hạng mục triển khai thực tế
Quy trình khảo sát địa hình tỷ lệ lớn được đội ngũ kỹ sư trắc địa giàu kinh nghiệm của Bách Việt triển khai bài bản qua các giai đoạn:
| Hạng mục công việc | Phương pháp & Thiết bị tác nghiệp | Kết quả đạt được |
|---|---|---|
| Khôi phục & Kiểm tra mốc gốc | Sử dụng trạm máy GNSS RTK đo độc lập và kiểm tra chéo tính ổn định hình học của các mốc cơ sở HIII 636432 và 636394 ngoài hiện trường. | Xác định các hố mốc nguyên vẹn, không bị chuyển dịch, đủ điều kiện pháp lý để khởi đo lưới phụ. |
| Đo vẽ chi tiết dáng đất tự nhiên | Kỹ sư di chuyển sào gương thu tín hiệu RTK quét chi tiết bề mặt đất nông nghiệp, khu đồng ruộng và các dải đất trống. | Thu thập dữ liệu cao độ thô phục vụ vạch đường đồng mức (khoảng cao đều) chuẩn xác trên bản đồ 1/5000. |
| Đo quét hạ tầng & Vật kiến trúc | Khảo sát hành lang giao thông trục Tỉnh lộ 720, Đường số 7; ghi nhận mép đường, tim đường, bồn hoa, hệ thống thoát nước và ranh giới sử dụng đất. | Xác định chính xác hiện trạng bề rộng lộ giới và các công trình nhân tạo dọc tuyến. |
| Xử lý số liệu nội nghiệp | Trích xuất dữ liệu, lọc bỏ điểm nhiễu, thực hiện bình sai lưới địa hình và số hóa trên phần mềm chuyên dụng (AutoCAD Civil 3D, MicroStation). | Thành lập bản đồ địa hình số tỷ lệ 1:5000 hoàn chỉnh với đầy đủ các phân lớp dữ liệu (Giao thông, Thủy hệ, Dáng đất, Dân cư). |
4. Nhật ký công tác thực địa
Tiến trình khảo sát địa hình thực địa tại xã Đồng Kho được ghi nhận trực quan, minh chứng cho năng lực tác nghiệp nghiêm túc của đội ngũ kỹ sư dưới điều kiện thời tiết nắng ráo, tầm nhìn tốt:

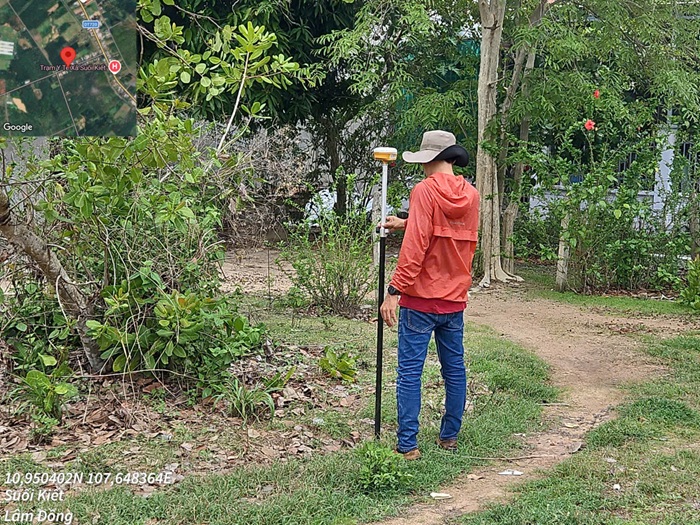

- Tác nghiệp đo bao dải hành lang giao thông: Đội ngũ kỹ sư tiến hành dựng sào gương đo quét chi tiết các lối mở giao thông nông thôn và dải phân cách, bồn hoa cây xanh dọc tuyến Tỉnh lộ 720 nhằm làm rõ ranh giới quỹ đất công.

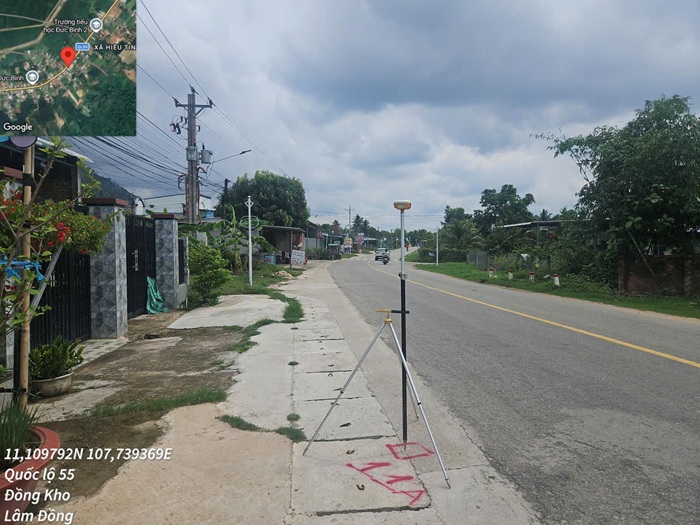

- Kiểm tra và cấu hình thiết bị tại mốc trắc địa quốc gia: Định vị chính xác tâm mốc địa chính lịch sử, thiết lập hệ thống máy thu phát tín hiệu GNSS cố định trên chân máy để làm mốc định hướng tọa độ – cao độ cho toàn vùng dự án.

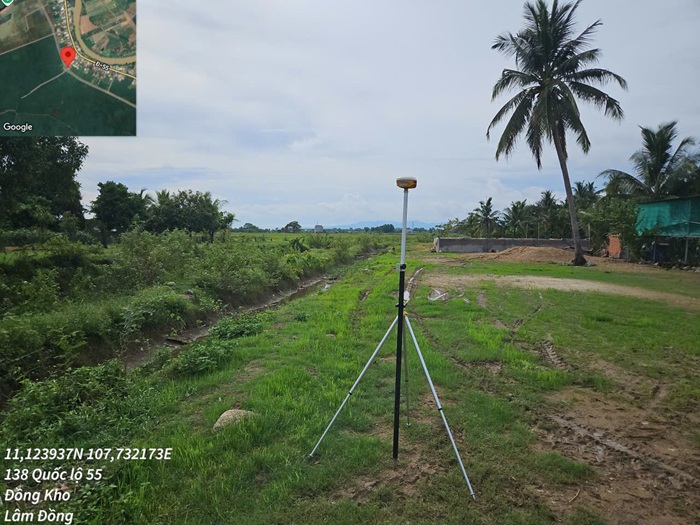

- Đo quét chi tiết khu vực đất trống và nông nghiệp: Ghi nhận cao độ của các dải đất trống ven trục Đường số 7 phục vụ định hướng vạch tuyến giao thông mở rộng hoặc tính toán phương án đền bù hạ tầng trong các giai đoạn tiếp theo.
