Dự Án
Khảo sát địa hình 1/5000 xã Nghị Đức, Lâm Đồng
DỰ ÁN: KHẢO SÁT ĐỊA HÌNH TỶ LỆ 1/5000 PHỤC VỤ LẬP QUY HOẠCH VÙNG NÔNG THÔN XÃ NGHỊ ĐỨC, HUYỆN TÁNH LINH, TỈNH BÌNH THUẬN
1. Tổng quan dự án
Để hoàn thiện mục tiêu chương trình mục tiêu quốc gia về xây dựng nông thôn mới nâng cao và điều chỉnh không gian phát triển kinh tế – xã hội, Công ty TNHH Hợp Nhất Bách Việt đã thực hiện dự án Khảo sát địa hình tỷ lệ 1/5000 quy mô lớn tại địa bàn xã Nghị Đức, huyện Tánh Linh, tỉnh Bình Thuận.
Khu vực tác nghiệp trải dài theo dải hành lang giao thông nông thôn kết nối, các khu vực quy hoạch hạ tầng dân cư mới, hệ thống mương thủy lợi phục vụ nông nghiệp và dải đất trống xen kẽ. Địa hình xã Nghị Đức nằm ở vùng thung lũng bán sơn địa, đặc trưng bởi các vùng thung lũng tương đối bằng phẳng đan xen với các gò đồi thấp, dốc thoải về phía hệ thống sông suối tự nhiên.
Sự chuyển tiếp địa hình này đòi hỏi công tác trắc địa hiện trường phải kiểm soát số liệu cao độ một cách tỉ mỉ, làm cơ sở toán học tin cậy cho thiết kế cốt nền xây dựng và hệ thống kênh mương thoát nước toàn xã.
2. Thông số kỹ thuật & Hệ thống mốc khống chế trắc địa
Quy trình thu thập số liệu ngoại nghiệp và xử lý đồ bản nội nghiệp tuân thủ nghiêm ngặt theo thông tư kỹ thuật của Bộ Tài nguyên và Môi trường:
| Thông số / Quy chuẩn | Chi tiết giải pháp kỹ thuật tại hiện trường | Mục đích kiểm soát |
|---|---|---|
| Hệ tọa độ & Cao độ | Hệ tọa độ quốc gia VN-2000, múi chiếu 3°, Kinh tuyến trục tỉnh Bình Thuận. Hệ cao độ gốc quốc gia Hòn Dấu dẫn truyền bằng thủy chuẩn hình học. | Đảm bảo tính pháp lý và khả năng đồng bộ GIS liên vùng. |
| Lưới mốc gốc địa chính | Công tác đo đạc khởi đo và kiểm tra khép góc trực tiếp dựa trên hệ thống mốc quốc gia kiên cố tại địa bàn: • Mốc HIII 636432: Điểm khống chế tọa độ hạng cao ổn định tại khu vực phụ cận. • Mốc HIII 636394: Điểm mốc gốc dẫn truyền cao độ đặt tại hành lang Đường Cách Mạng Tháng 8. | Triệt tiêu sai số tích lũy, chống biến dạng lưới đo trên diện tích lớn. |
| Công nghệ áp dụng | Hệ thống thiết bị đo động định vị vệ tinh đa tần số GNSS RTK hiện đại, thu nhận đồng thời tín hiệu từ các hệ thống lớn (GPS, GLONASS, BeiDou, Galileo). | Thu thập tức thời tọa độ – cao độ chi tiết với độ chính xác cm. |
3. Các hạng mục triển khai thực tế
Dự án được đội ngũ kỹ sư trắc địa giàu kinh nghiệm của Bách Việt triển khai tuần tự theo quy trình khép kín:
| Hạng mục công việc | Phương pháp & Thiết bị tác nghiệp | Kết quả đạt được |
|---|---|---|

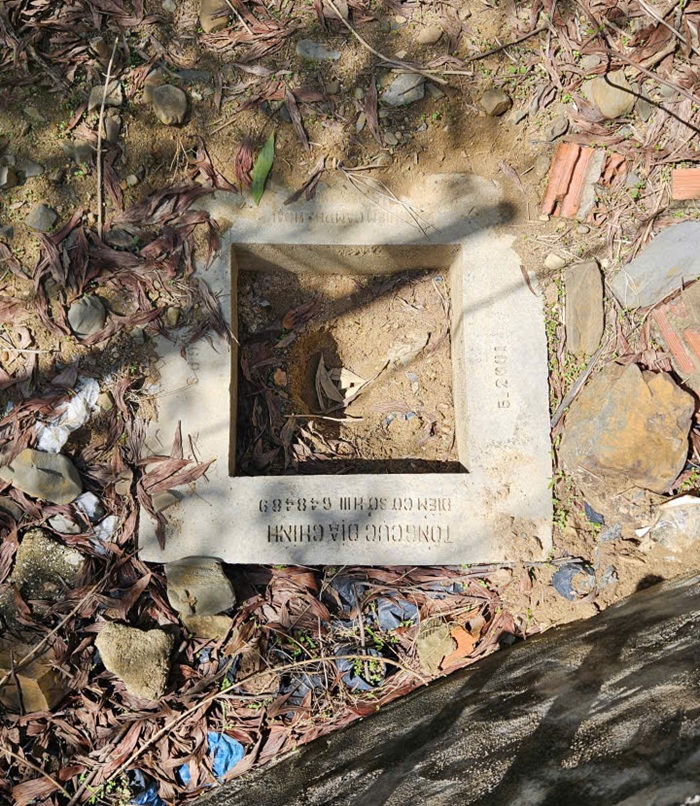

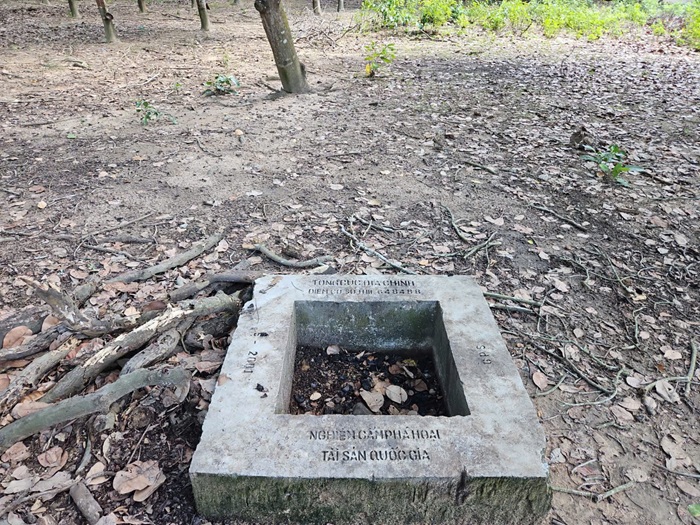

| Kiểm tra và khôi phục mốc gốc | Sử dụng máy thu GNSS đặt trạm tĩnh và trạm động để kiểm tra, đánh giá độ ổn định hình học của hai mốc địa chính quốc gia HIII 636432 và HIII 636394 ngoài thực địa. | Xác định mốc gốc hoàn toàn ổn định, thiết lập nền tảng tọa độ chuẩn xác tuyệt đối cho toàn dự án. |
| Đo vẽ chi tiết địa hình & Thủy hệ | Di chuyển sào gương RTK thu thập mật độ điểm chi tiết tại vùng đất trống, khu vực sườn đồi dốc thoải và hệ thống kênh mương thủy lợi liên xã. | Số hóa chính xác dáng đất tự nhiên, phục vụ vạch đường đồng mức chính xác trên bản đồ 1/5000. |
| Đo vẽ hoàn chỉnh hạ tầng giao thông | Khảo sát chi tiết tim đường, mép đường hiện hữu, hệ thống cầu cống bê tông, hành lang dây điện và ranh giới sử dụng đất dọc tuyến. | Lập hiện trạng chính xác mạng lưới hạ tầng công cộng để phục vụ nâng cấp lộ giới nông thôn mới. |
| Xử lý dữ liệu & Biên tập đồ bản | Trích xuất dữ liệu, bình sai lưới khống chế nội nghiệp, số hóa phân lớp bản đồ trên hệ thống phần mềm chuyên dụng (MicroStation, AutoCAD Civil 3D). | Thành lập bản đồ địa hình số tỷ lệ 1/5000 hoàn chỉnh với đầy đủ các lớp dữ liệu chuẩn quy định. |
4. Nhật ký công tác thực địa (Ghi nhận trực quan)
Tiến độ dự án được đảm bảo nhờ sự nỗ lực của tổ đội trắc địa trong điều kiện thời tiết thuận lợi, giao thông thông suốt:

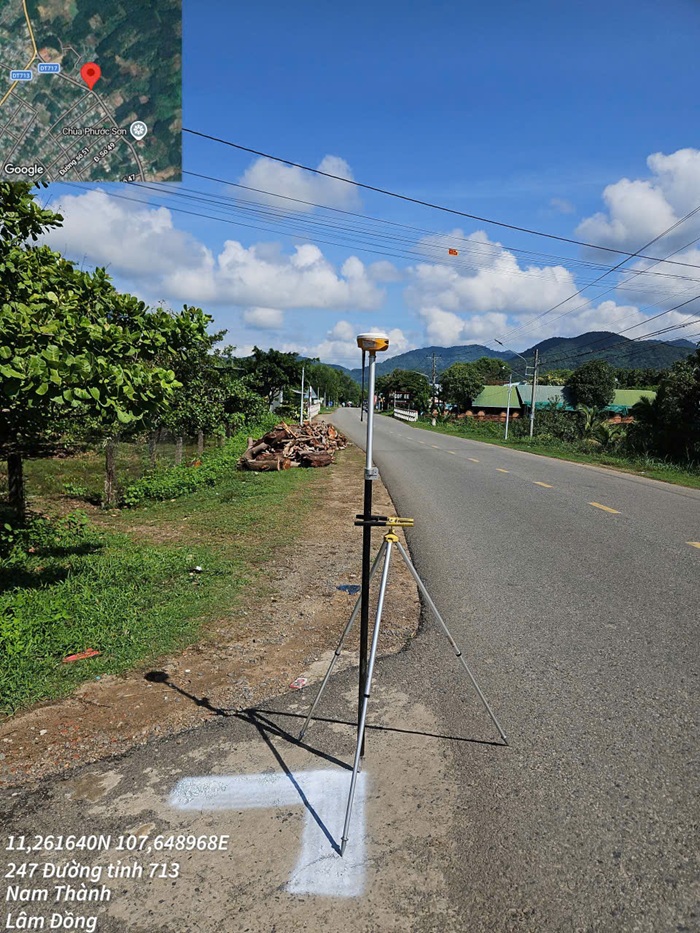

- Đo vẽ chi tiết hành lang giao thông nông thôn: Kỹ sư di chuyển sào gương RTK dọc theo mép các tuyến đường trục chính, ghi nhận chi tiết ranh giới bờ tường bao, dải phân cách xanh và các công trình dân dụng lân cận.

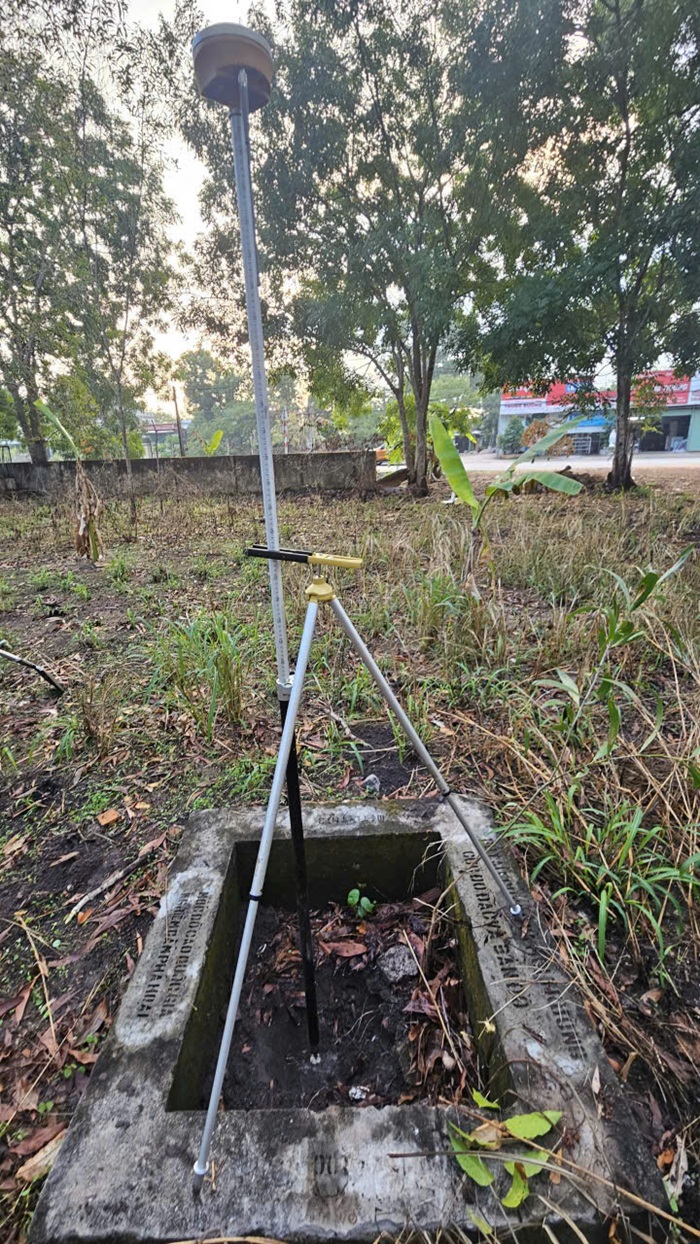

- Đo tĩnh khống chế tại mốc trắc địa quốc gia: Hệ thống trạm máy thu GNSS được dựng kiên cố bằng chân máy trực tiếp trên tâm hố mốc địa chính lịch sử, tiến hành thu tín hiệu vệ tinh liên tục để chuẩn hóa cao độ gốc.
- Quét cao độ dải đất trống và thung lũng phụ cận: Thu thập chi tiết các điểm cao độ tự nhiên trên các bãi đất trống, vùng canh tác nông nghiệp liền kề dải quy hoạch nhằm cung cấp dữ liệu tính toán khối lượng san lấp cốt nền.
