Khảo sát địa hình 1/5000 xã Tánh Linh, Lâm Đồng

1. Tổng quan dự án

Nhằm cung cấp cơ sở dữ liệu địa lý chính xác phục vụ công tác lập quy hoạch vùng, quản lý tài nguyên đất và định hướng phát triển mạng lưới giao thông đối ngoại, Công ty TNHH Hợp Nhất Bách Việt đã triển khai thành công dự án Khảo sát địa hình tỷ lệ 1/5000 trên diện tích lớn tại địa bàn xã Tánh Linh, tỉnh Lâm Đồng).

Khu vực thực hiện khảo sát địa hình bao phủ hệ thống hạ tầng giao thông huyết mạch bao gồm trục Tỉnh lộ 720, Đường Cách Mạng Tháng 8, Đường Số 7 cùng các dải địa hình tự nhiên phức tạp: từ khu vực đất nông nghiệp bằng phẳng, lưu vực kênh mương thoát nước cho đến các vùng đồi dốc lượn sóng đặc trưng của vùng trung du chuyển tiếp. Việc ứng dụng công nghệ trắc địa tiên tiến tại đây giúp đảm bảo tiến độ và chất lượng nghiêm ngặt của hồ sơ quy hoạch kỹ thuật.

2. Thông số kỹ thuật & Cơ sở trắc địa quốc gia

Để đảm bảo tính pháp lý và khả năng tích hợp vào cơ sở dữ liệu GIS của địa phương, toàn bộ công tác đo đạc tuân thủ hệ thống quy chuẩn kỹ thuật đồng bộ sau:

3. Các hạng mục triển khai thực tế

Quy trình khảo sát địa hình tỷ lệ lớn được đội ngũ kỹ sư Bách Việt thực hiện tuần tự qua các giai đoạn chặt chẽ:

• Hạng mục 1: Khảo sát, khôi phục và kiểm tra hệ thống mốc gốc: Tiến hành công tác thực địa xác minh vị trí, độ vững chắc của hai mốc trắc địa quốc gia HIII 636432 và HIII 636394. Thực hiện đo kiểm tra độ lệch hình học để làm căn cứ khởi đo cho toàn bộ khu vực.
• Hạng mục 2: Đo vẽ chi tiết hành lang giao thông và vật kiến trúc: Di chuyển sào thu tín hiệu RTK đo chi tiết hệ thống tim đường, mép đường nhựa, ranh giới hành lang an toàn giao thông của Tỉnh lộ 720, Đường số 7. Thu thập vị trí các công trình hạ tầng nổi như bồn hoa, cột điện, hệ thống rãnh thoát nước dọc tuyến.
• Hạng mục 3: Đo bao địa hình tự nhiên và dải đất nông nghiệp: Khảo sát quét cao độ chi tiết diện tích đất trống, khu vực đồng ruộng và các triền dốc thoải lân cận nhằm thu thập đầy đủ mật độ điểm độ cao, chuẩn bị cho công tác vạch đường đồng mức nội nghiệp.
• Hạng mục 4: Xử lý số liệu và biên tập bản đồ địa hình 1/5000: Trích xuất dữ liệu từ sổ tay trắc địa, thực hiện xử lý bình sai, loại bỏ các điểm nhiễu. Tiến hành số hóa dữ liệu trên các phần mềm chuyên dụng (AutoCAD Civil 3D/MicroStation) để thành lập bản đồ địa hình số hoàn chỉnh.

4. Nhật ký công tác hiện trường

Quá trình đo đạc được diễn ra liên tục, đảm bảo an toàn lao động và độ chính xác cao nhờ điều kiện thời tiết nắng ráo, tầm nhìn thoáng:

1. Tác nghiệp dọc Đường Số 7: Kỹ sư trắc địa tiến hành dựng sào gương đo động RTK tại các lối mở giao thông và khu vực đất trống ven đường nối liền các cụm dân cư.

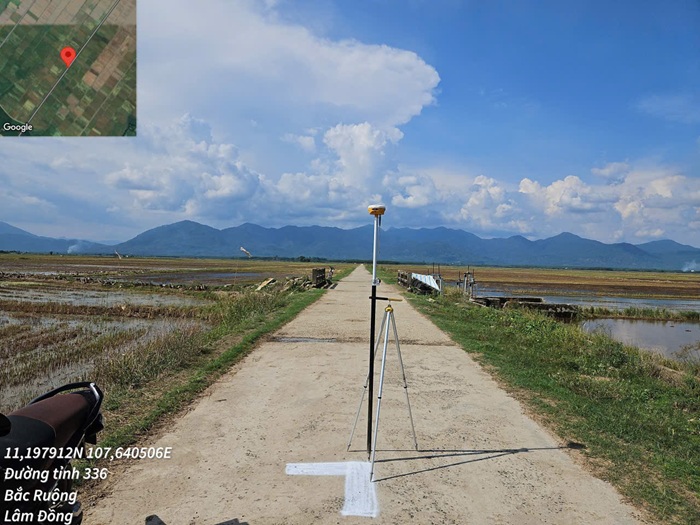

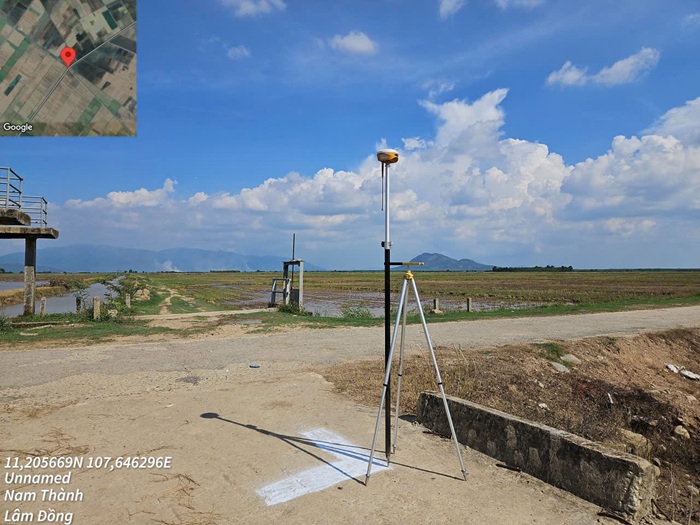

2. Kiểm tra tâm mốc quốc gia: Đặt cố định thiết bị máy thu GNSS trên chân máy đặt trực tiếp tại tâm mốc địa chính lịch sử, thu tín hiệu vệ tinh liên tục để kiểm soát sai số cao độ hạng cao.
3. Đo quét dải hành lang xanh: Ghi nhận tọa độ các dải phân cách, bồn hoa trang trí và các vị trí kết nối giao thông nông thôn dọc theo tuyến Tỉnh lộ 720.
