Khảo sát địa hình xã La Hiên – Thái Nguyên

1. Tổng quan dự án khảo sát địa hình xã La Hiên

• Khảo sát địa hình
• Đo cao địa hình
• Máy thủy bình
• Đường miền núi
• La Hiên
• Thái Nguyên

Điều kiện miền núi khiến công tác khảo sát không thể chỉ dựa trên khoảng cách thể hiện trên tài liệu nền. Một tuyến ngắn có thể đi qua nhiều dạng mặt đường, thay đổi độ dốc liên tục và bị giới hạn tầm nhìn bởi cây hoặc địa hình. Vì vậy, việc khảo sát sơ bộ, lựa chọn vị trí đặt máy và duy trì liên hệ giữa các trạm đo có vai trò trực tiếp đối với chất lượng dữ liệu.

2. Mục tiêu kỹ thuật của công tác khảo sát

Mục tiêu của dự án là thu thập dữ liệu địa hình và địa vật trong phạm vi nhiệm vụ được giao, tạo cơ sở phản ánh hiện trạng không gian của khu vực La Hiên. Bên cạnh thông tin mặt bằng, công tác khảo sát cần kiểm soát quan hệ cao độ dọc tuyến, nhận diện các điểm thay đổi địa hình và ghi nhận những đối tượng hiện hữu có ý nghĩa đối với mục đích sử dụng dữ liệu.

Phạm vi công khai chưa cung cấp tỷ lệ bản đồ, diện tích hoặc mục đích thiết kế cụ thể. Vì vậy, Portfolio này không gắn dự án với một cấp tỷ lệ, mật độ điểm hoặc chỉ tiêu độ chính xác chưa được xác nhận. Các thông số đó phải được xác định từ nhiệm vụ khảo sát và phương án kỹ thuật chính thức.

3. Phạm vi công việc Bách Việt United triển khai

Từ tên dự án và bộ ảnh được cung cấp, có thể xác nhận các nhóm công việc ở cấp độ Portfolio gồm khảo sát điều kiện tiếp cận, bố trí thiết bị thủy chuẩn dọc các tuyến đường, kiểm tra điểm mốc hiện hữu, ghi nhận bối cảnh tác nghiệp và quản lý tư liệu phục vụ xử lý nội nghiệp. Khối lượng chi tiết chỉ được xác định theo hồ sơ nhiệm vụ của dự án.

• Khảo sát sơ bộ: Quan sát đường giao thông, địa hình hai bên tuyến, lớp phủ thực vật và các vị trí có thể ảnh hưởng đến tầm ngắm.
• Lựa chọn trạm máy: Bố trí chân máy trên nền phù hợp, bảo đảm ổn định và hạn chế cản trở hoạt động giao thông tại khu vực tác nghiệp.
• Tổ chức đo dọc tuyến: Phân chia các đoạn công việc theo điều kiện địa hình và khả năng quan sát giữa trạm máy với vị trí cần ghi nhận.
• Kiểm tra điểm mốc: Nhận diện kết cấu bảo vệ, dấu hiệu kỹ thuật và tình trạng xung quanh các điểm hiện hữu có liên quan.
• Ghi nhật ký hiện trường: Lưu ảnh, thời gian, tuyến công việc và điều kiện tác nghiệp để hỗ trợ truy nguyên dữ liệu.
• Rà soát cuối ca: Đối chiếu phần việc đã thực hiện, nhận diện vị trí thiếu, số liệu bất thường hoặc khu vực cần kiểm tra bổ sung.
• Xử lý nội nghiệp: Đồng bộ, phân loại và rà soát logic dữ liệu trước khi biên tập sản phẩm theo yêu cầu dự án.

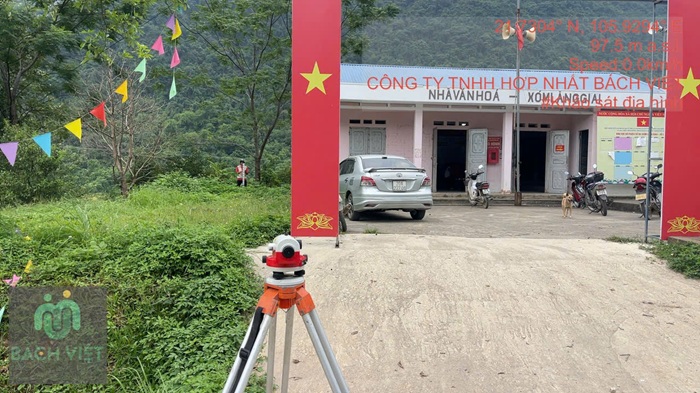

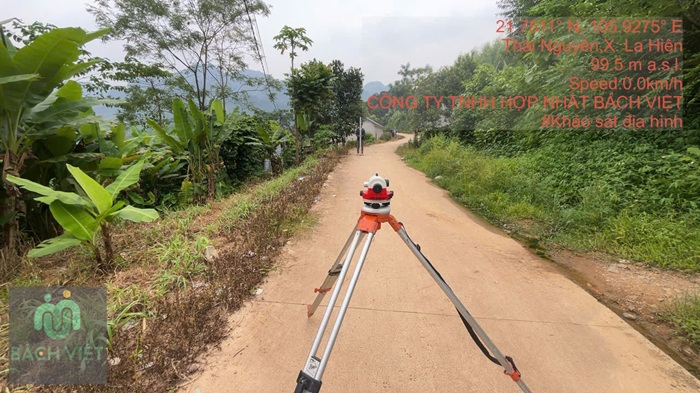

Đường dân sinh vừa là tuyến tiếp cận vừa là đối tượng hiện trạng quan trọng. Khi bố trí thiết bị trên đường, tổ kỹ thuật phải cân bằng giữa yêu cầu tầm ngắm, độ ổn định và an toàn cho người cùng phương tiện qua lại. Các trạm máy vì thế cần được lựa chọn theo điều kiện thực tế, không bố trí máy móc theo khoảng cách cố định.

4. Quy trình tổ chức khảo sát ngoài thực địa

Với địa hình miền núi và mạng lưới đường dân sinh không đồng nhất, quy trình khảo sát cần ưu tiên tính liên tục của tuyến, khả năng kiểm soát trạm máy và việc ghi chép đầy đủ. Mỗi lần chuyển máy phải được xem là một mắt xích trong chuỗi dữ liệu, không phải một vị trí tác nghiệp độc lập.

1. Tiếp nhận nhiệm vụ: Đối chiếu phạm vi, mục tiêu sử dụng dữ liệu và các hạng mục cần thực hiện theo hồ sơ đầu vào.
2. Khảo sát điều kiện tuyến: Nhận diện mặt đường, độ dốc, khúc cua, cây che và khu vực có nguy cơ ảnh hưởng đến việc bố trí thiết bị.
3. Kiểm tra cơ sở khống chế: Xác minh điểm mốc hoặc điểm kỹ thuật liên quan theo phương án, đồng thời ghi nhận tình trạng bên ngoài.
4. Bố trí và cân bằng máy: Đặt chân máy trên nền ổn định, kiểm tra trạng thái thiết bị trước khi tiến hành quan sát.
5. Thu thập dữ liệu: Thực hiện các thao tác đo theo phương án kỹ thuật, kết hợp ghi chú tuyến và điều kiện hiện trường.
6. Chuyển trạm có kiểm soát: Duy trì quan hệ giữa các trạm kế tiếp, hạn chế bỏ sót đoạn địa hình hoặc làm gián đoạn chuỗi cao độ.
7. Kiểm tra cuối ca: Đối chiếu sổ đo, ảnh và tuyến đã thực hiện để phát hiện dữ liệu thiếu hoặc dấu hiệu bất thường.
8. Xử lý nội nghiệp: Tổng hợp, kiểm tra logic và biên tập dữ liệu theo định dạng sản phẩm được phê duyệt.

Ở địa hình miền núi, một tuyến đo tốt phải bảo đảm cả ba yếu tố: trạm máy ổn định, tầm ngắm phù hợp và khả năng truy nguyên từng lần chuyển trạm. Nếu chỉ tập trung vào tốc độ di chuyển, sai khác nhỏ giữa các đoạn có thể tích lũy và khó xác định nguyên nhân khi xử lý nội nghiệp.

5. Điều kiện hiện trường và giải pháp triển khai

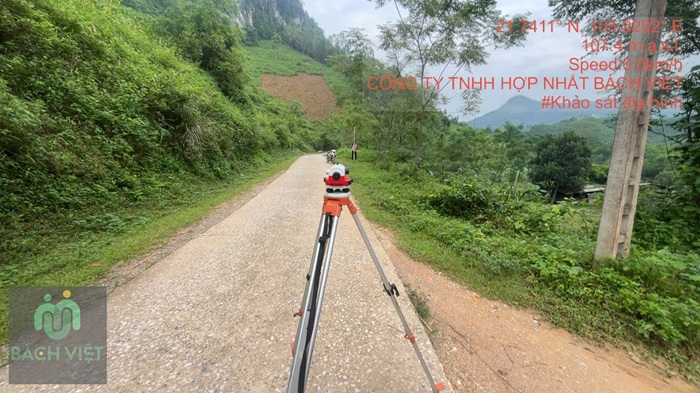

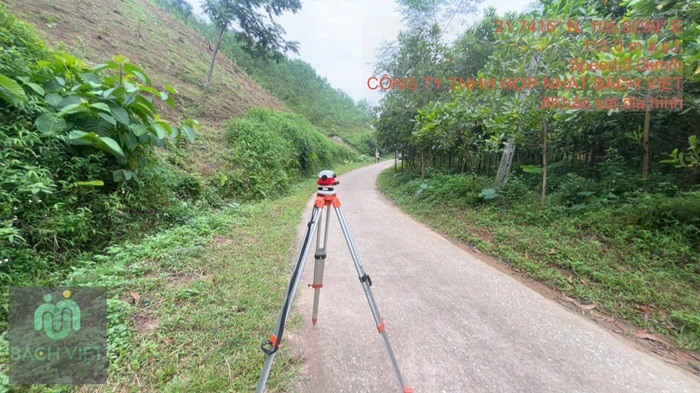

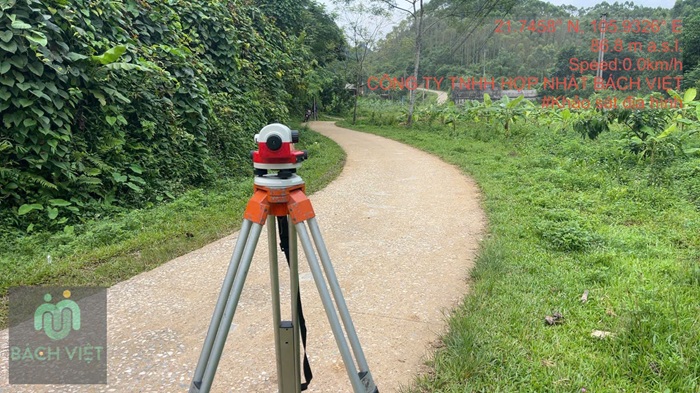

Bộ ảnh thể hiện các tuyến đường có kết cấu bề mặt khác nhau, độ dốc thay đổi, cây xanh che phủ và nhiều đoạn cong theo sườn địa hình. Những yếu tố này ảnh hưởng trực tiếp đến tầm ngắm, chiều dài đoạn quan sát, khả năng di chuyển thiết bị và tiến độ tác nghiệp.

Giải pháp kỹ thuật không chỉ phụ thuộc vào thiết bị mà còn nằm ở cách tổ chức tuyến. Mỗi trạm cần có mục đích rõ ràng, đủ điều kiện quan sát và được liên kết với chuỗi dữ liệu trước–sau. Cách làm này giúp đội ngũ duy trì độ phủ tại các đoạn đường chuyển hướng, khu vực tầm nhìn bị giới hạn và vị trí có chênh cao thay đổi nhanh.

6. Kiểm tra và quản lý điểm mốc hiện hữu

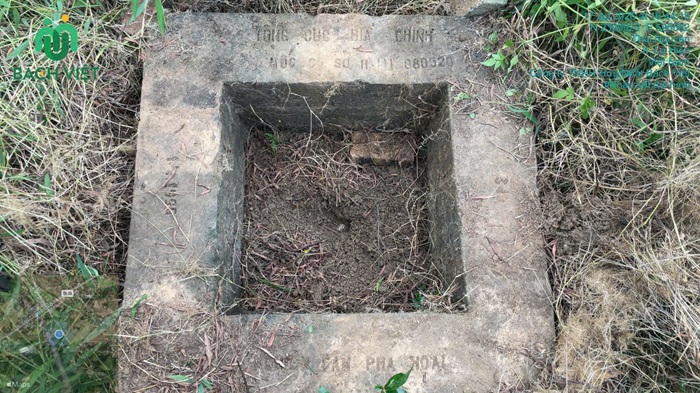

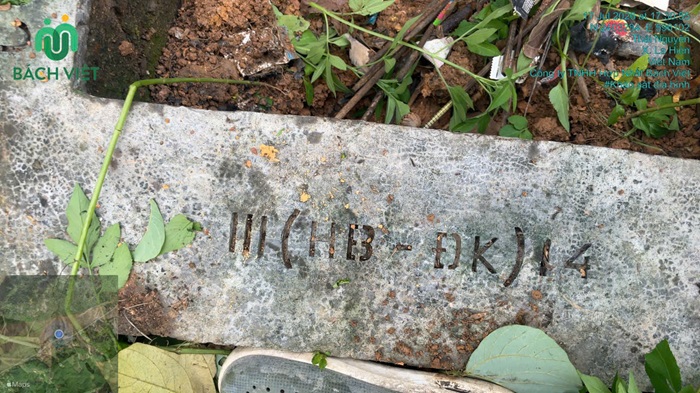

Điểm mốc là thành phần cần được kiểm tra thận trọng trước khi sử dụng trong bất kỳ chuỗi đo nào. Tư liệu La Hiên ghi nhận một kết cấu bê tông bảo vệ điểm hiện hữu và một cấu kiện có ký hiệu kỹ thuật. Portfolio chỉ mô tả những dấu hiệu quan sát được từ ảnh; loại mốc, cấp hạng, giá trị tọa độ hoặc cao độ phải được xác minh từ hồ sơ chuyên môn.

• Đối chiếu vị trí dự kiến với hồ sơ đầu vào trước khi tìm kiếm ngoài thực địa.
• Ghi nhận toàn cảnh khu vực để hỗ trợ nhận biết đường tiếp cận và đặc điểm xung quanh.
• Kiểm tra tình trạng kết cấu bảo vệ, bề mặt và khả năng quan sát dấu hiệu kỹ thuật.
• Không dịch chuyển, đục sửa hoặc tác động vào mốc khi chưa có thẩm quyền và yêu cầu kỹ thuật phù hợp.
• Không sử dụng số hiệu hoặc giá trị thể hiện trên ảnh thay cho hồ sơ mốc đã được xác minh.
• Liên kết ảnh với nhật ký hiện trường nhưng không công bố tọa độ, cao độ hoặc số hiệu điểm trong nội dung truyền thông.
• Đánh dấu trường hợp bất thường để kiểm tra chéo hoặc báo cáo người phụ trách kỹ thuật.

7. Kiểm soát chất lượng dữ liệu khảo sát

QA/QC trong hồ sơ công khai được trình bày ở cấp độ nguyên tắc. Chỉ tiêu sai số, chiều dài tuyến, yêu cầu khép tuyến, phương pháp kiểm tra, cấp hạng đo và giới hạn chênh lệch phải tuân theo phương án cùng hồ sơ kỹ thuật của dự án; Portfolio không thay thế sổ đo, biên bản hiện trường hoặc tài liệu nghiệm thu.

• Kiểm tra tình trạng thiết bị và độ ổn định của chân máy trước mỗi trạm quan sát.
• Kiểm soát tầm ngắm theo điều kiện thực tế, hạn chế ảnh hưởng từ vật cản và bề mặt không ổn định.
• Ghi đầy đủ thứ tự trạm, điểm liên quan, thời gian và điều kiện tác nghiệp trong nhật ký.
• Rà soát sự liên tục của dữ liệu qua các đoạn đường dốc, khúc cua và khu vực chuyển đổi mặt đường.
• Đối chiếu ảnh hiện trường với tuyến công việc nhưng không chép thông tin định vị lên nội dung công khai.
• Đánh dấu số liệu bất thường để tính kiểm tra, quan sát lại hoặc quay lại hiện trường khi phương án yêu cầu.
• Quản lý riêng dữ liệu gốc và dữ liệu đã xử lý, duy trì khả năng truy nguyên qua từng phiên bản.
• Chỉ kết luận mức độ đáp ứng sau khi hoàn thành kiểm tra theo tiêu chuẩn và yêu cầu nghiệm thu được phê duyệt.

Khả năng truy nguyên đặc biệt quan trọng khi tuyến đo gồm nhiều lần chuyển trạm. Khi phát hiện sai khác ở bước nội nghiệp, tổ kỹ thuật cần xác định được dữ liệu thuộc đoạn nào, được thu trong điều kiện gì và liên hệ với điểm trước–sau ra sao. Nhật ký, ảnh và cấu trúc dữ liệu thống nhất giúp quá trình kiểm tra diễn ra có căn cứ.

8. Sản phẩm và giá trị của dự án

• Dữ liệu khảo sát hiện trường: Nguồn dữ liệu địa hình – địa vật được thu thập trong phạm vi nhiệm vụ và tổ chức theo quy trình kỹ thuật của dự án.
• Dữ liệu cao độ: Thông tin quan hệ cao độ được kiểm soát theo tuyến và xử lý theo phương án đã được phê duyệt.
• Tư liệu điểm mốc: Hình ảnh cùng ghi chú tình trạng bên ngoài của các điểm hiện hữu được kiểm tra trong phạm vi công việc.
• Nhật ký và ảnh hiện trường: Tư liệu thể hiện thiết bị, điều kiện tiếp cận, dạng mặt đường và bối cảnh tác nghiệp để hỗ trợ truy nguyên.
• Dữ liệu nội nghiệp: Các nhóm thông tin được đồng bộ, rà soát logic và chuẩn bị cho bước biên tập theo yêu cầu.
• Sản phẩm bàn giao: Định dạng, cấu trúc lớp dữ liệu và số bộ hồ sơ được thực hiện theo nhiệm vụ khảo sát, chưa công bố trong Portfolio.

Giá trị của dự án nằm ở việc chuyển các quan sát phân tán dọc tuyến thành nguồn dữ liệu có cấu trúc. Mặt đường, độ dốc, địa vật hai bên, điểm mốc và quan hệ cao độ cần được đặt trong cùng một hệ thống kiểm soát để người sử dụng hiểu đúng hiện trạng, thay vì dựa trên các ảnh hoặc số đo riêng lẻ.
