BÀI MÔ TẢ DỰ ÁN: KHẢO SÁT ĐỊA HÌNH VÀ TRẮC ĐỊA HIỆN TRẠNG NHÀ MÁY KIM LOẠI SÀI GÒN – KCN LINH TRUNG II

1. Tổng quan dự án

Nằm trong chuỗi hoạt động nâng cấp cơ sở hạ tầng và tối ưu hóa mặt bằng sản xuất tại các trọng điểm công nghiệp phía Nam, Công ty TNHH Hợp Nhất Bách Việt đã triển khai công tác Khảo sát địa hình hiện trạng tại khu vực Nhà máy Kim Loại Sài Gòn và các tuyến giao thông kết nối phụ cận. Dự án tọa lạc tại trục Đường số 4 và Đường Ngô Chí Quốc, Khu chế xuất & Công nghiệp Linh Trung II (Linh Trung 2), phường Bình Chiểu, thành phố Thủ Đức, TP. Hồ Chí Minh.

Đặc thù khu vực khảo sát đan xen giữa hạ tầng công nghiệp hiện hữu (nhà xưởng, bãi đỗ xe nội bộ, hệ thống tường rào tôn) và mạng lưới hạ tầng kỹ thuật đô thị đô thị (vỉa hè, hệ thống thoát nước hở, tủ điện, cây xanh). Việc thu thập dữ liệu địa hình chi tiết là cơ sở lập bản vẽ hoàn công và quy hoạch cải tạo công trình một cách chuẩn xác nhất.

2. Checklist Thông số kỹ thuật & Thiết bị triển khai

Để đáp ứng các tiêu chuẩn khắt khe về sai số trong đo đạc trắc địa công trình công nghiệp, dự án áp dụng hệ thống thông số và thiết bị kỹ thuật đồng bộ sau:

3. Các hạng mục triển khai thực tế

Quy trình kỹ thuật được Bách Việt triển khai chặt chẽ tại hiện trường bao gồm 4 hạng mục chính:

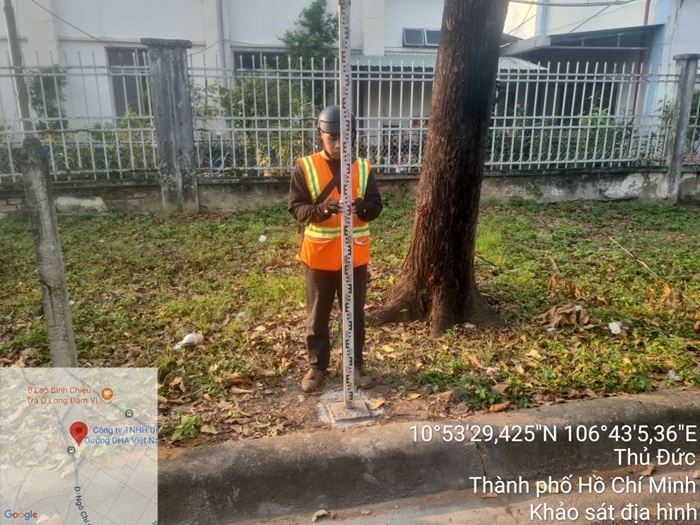

• Hạng mục 1: Xây dựng lưới khống chế trắc địa và đo dẫn mốc cao độ: Sử dụng máy thủy bình tự động đo truyền cao độ hình học từ mốc hạng cao quốc gia vào các mốc khống chế nội bộ của dự án. Kỹ sư cố định vị trí MIA thủy bình chuẩn xác tại các vị trí nền bê tông kiên cố bên ngoài tường rào nhà máy để tạo hệ thống mốc phụ trợ ổn định.
• Hạng mục 2: Khảo sát chi tiết địa hình nội bộ nhà máy (Lô 16, Đường 4): Thiết lập trạm máy toàn đạc điện tử tại khu vực văn phòng và bãi để xe của nhà máy. Đo vẽ chi tiết các đối tượng: Góc công trình, ranh giới hàng rào, cao độ nền nhà xưởng, vị trí cây xanh và các công trình ngầm lộ đầu (hố ga, đường ống).
• Hạng mục 3: Đo quét hiện trạng hạ tầng giao thông đối ngoại (Đường Ngô Chí Quốc & Cổng KCX): Triển khai trạm máy dọc theo trục đường Ngô Chí Quốc và trước khu vực cổng chào Khu chế xuất Linh Trung II. Thu thập dữ liệu mặt cắt ngang đường, cao độ bó vỉa, mép đường nhựa, vị trí các cột đèn chiếu sáng và hệ thống biển báo, đảm bảo việc đấu nối hạ tầng của nhà máy sau này không bị xung đột.
• Hạng mục 4: Xử lý nội nghiệp và biên tập bản đồ: Trích xuất dữ liệu số từ máy toàn đạc và máy thủy bình, kiểm tra sai số hình học và thực hiện bình sai lưới mốc. Số hóa và thành lập bản đồ địa hình 3D, bản vẽ trắc dọc, trắc ngang tỷ lệ 1:500 phục vụ công tác thiết kế kỹ thuật.

4. Nhật ký hình ảnh thực địa công trình

Khảo sát được thực hiện trong điều kiện thời tiết nắng ráo, tầm nhìn thoáng, tạo điều kiện tối ưu cho các thiết bị đo quang học đạt độ chính xác cao nhất:

1. Ghi nhận tại Khu nội bộ (Lô 16 Đường 4): Triển khai trạm máy toàn đạc điện tử đo đạc khu vực nhà xưởng, bãi xe máy nội bộ phục vụ việc phân tích hiện trạng không gian kiến trúc.

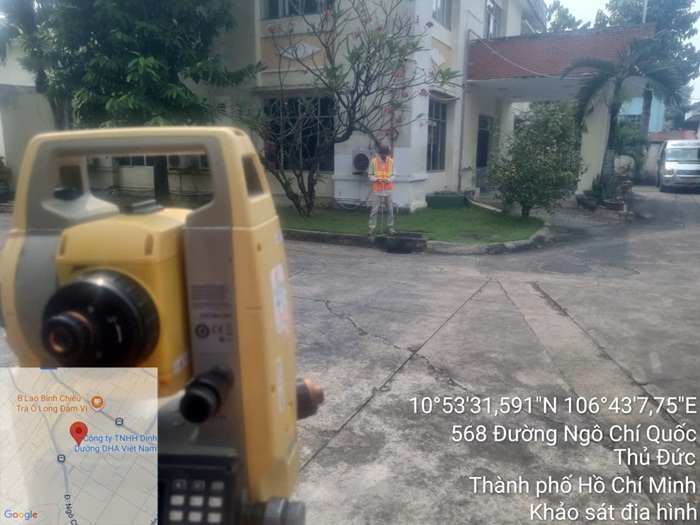

2. Ghi nhận tại trục đường chính (568 Ngô Chí Quốc): Kỹ sư trắc địa Bách Việt tiến hành dựng gương, đo tọa độ chi tiết ranh giới mặt tiền và hệ thống bồn hoa, cây xanh trước sảnh tòa nhà văn phòng.
3. Ghi nhận công tác thủy bình (Nút giao Ngô Chí Quốc – Cổng Linh Trung II): Thiết lập máy thủy bình tại các giao lộ giao thông trọng điểm, đo truyền số liệu cao độ nền đường phục vụ bài toán thoát nước bề mặt cho nhà máy Kim Loại Sài Gòn.
