TCVN 8478:2018: Khảo sát địa hình công trình thủy lợi

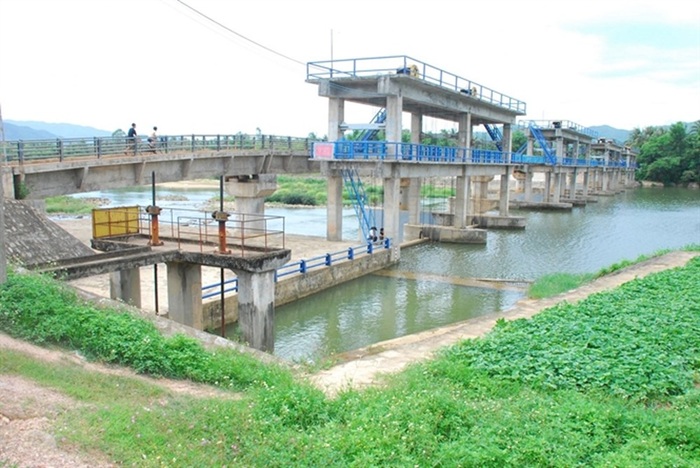

TCVN 8478:2018 là tiêu chuẩn về thành phần, khối lượng khảo sát địa hình trong các giai đoạn lập dự án và thiết kế công trình thủy lợi. Nếu đang chuẩn bị khảo sát hồ chứa, công trình đầu mối hoặc tuyến kênh, câu hỏi đầu tiên không phải “đo bản đồ tỷ lệ bao nhiêu?”, mà là “dữ liệu địa hình cần giải quyết quyết định thiết kế nào ở giai đoạn này?”.

Trong công việc của một kỹ sư trắc địa tại Bách Việt United, tôi bắt đầu từ nhiệm vụ thiết kế, kiểm tra dữ liệu đã có rồi mới xác định diện tích đo vẽ, chiều dài tuyến và vị trí mặt cắt. Bài viết dưới đây giúp chủ đầu tư, đơn vị thiết kế và người lập nhiệm vụ khảo sát đọc đúng phạm vi TCVN 8478:2018 và chuyển tiêu chuẩn thành một danh mục công việc có thể kiểm tra. Đây là phần hướng dẫn diễn giải; khi lập hồ sơ cụ thể vẫn cần đối chiếu toàn văn tiêu chuẩn và nhiệm vụ khảo sát của dự án.

1. TCVN 8478:2018 áp dụng cho công trình nào?

Tên đầy đủ của tiêu chuẩn là Công trình thủy lợi – Thành phần, khối lượng khảo sát địa hình trong các giai đoạn lập dự án và thiết kế. Phạm vi của nó là xác định cần khảo sát những thành phần nào và khối lượng khảo sát địa hình ra sao khi lập dự án, thiết kế công trình thủy lợi. Các nội dung tiêu chuẩn đề cập gồm công trình đầu mối, lòng hồ, khu hưởng lợi, kênh và công trình trên kênh, tuyến đường phục vụ thi công hoặc quản lý, tùy cấu phần thực tế của dự án (Điều 1, 4 và các Điều 5–9).

Không nên lấy các chỉ tiêu trong tiêu chuẩn này áp nguyên xi cho một dự án nhà ở, nhà xưởng hay đo đạc đất đai chỉ vì những công việc đó cũng cần bản đồ địa hình. Cũng không nên hiểu tiêu chuẩn này là bảng đơn giá khảo sát: khối lượng kỹ thuật và chi phí lập dự toán là hai bước khác nhau.

Theo cơ sở dữ liệu tiêu chuẩn của VSQI, TCVN 8478:2018 đang được ghi nhận còn hiệu lực và thay thế TCVN 8478:2010. Vì vậy, khi đọc lại một đề cương hoặc hợp đồng cũ, hãy kiểm tra đúng năm phiên bản trước khi viện dẫn.

2. Khảo sát địa hình thay đổi thế nào theo giai đoạn dự án?

Tiêu chuẩn chia nội dung thành các giai đoạn tại Điều 5 đến Điều 9. Cách tôi diễn giải mục tiêu sử dụng số liệu của từng giai đoạn như sau; bảng này không thay thế bảng khối lượng và yêu cầu chi tiết trong từng điều khoản.

Điểm dễ bị bỏ qua là không phải dự án nào cũng trải qua tuần tự đủ năm hàng trong bảng. Hãy xác định hình thức hồ sơ, giai đoạn hiện tại và hạng mục thực có trước khi áp điều khoản. Một bộ bình đồ của giai đoạn trước có thể được sử dụng tiếp nếu được kiểm tra và đáp ứng mục tiêu thiết kế; chuyển giai đoạn không mặc nhiên có nghĩa là đo lại toàn bộ.

3. Thành phần khảo sát địa hình cần bóc tách

Điều 4.3 của TCVN 8478:2018 đặt nền cho việc lập phạm vi khảo sát: xem xét tài liệu hiện có, xây dựng khống chế, đo bình đồ, xác định tim tuyến và ranh giới liên quan, đo mặt cắt, xác định tọa độ và cao độ những vị trí chuyên ngành cần dùng. Khi nhận một yêu cầu “khảo sát địa hình công trình thủy lợi”, tôi sẽ tách thành các nhóm sau thay vì chỉ ghi một dòng “đo vẽ địa hình”.

• Tài liệu đầu vào: ranh giới dự kiến, phương án bố trí công trình, bản đồ và mặt cắt cũ, nguồn mốc tọa độ và độ cao, thời điểm lập tài liệu.
• Lưới khống chế: điểm khống chế mặt bằng và cao độ cần kiểm tra, sử dụng hoặc xây dựng thêm; xác nhận cách liên kết dữ liệu giữa các hạng mục.
• Bình đồ theo khu vực: phân biệt lòng hồ, đầu mối, khu hưởng lợi, dải tuyến kênh, các công trình trên kênh và tuyến đường nếu chúng nằm trong nhiệm vụ.
• Mặt cắt: xác định tim tuyến, chiều dài cắt dọc, vị trí và phạm vi cắt ngang; tăng cường ở nơi địa hình thay đổi rõ hoặc có yêu cầu tính toán riêng.
• Các điểm phục vụ chuyên ngành: cao độ, tọa độ hố khoan và điểm lộ theo yêu cầu địa chất; vết lũ, điểm thủy văn theo yêu cầu tương ứng; mốc ranh giới hoặc viền lòng hồ nếu thuộc phạm vi.
• Hồ sơ kết quả: báo cáo khảo sát, số liệu gốc, sơ họa mốc, kết quả tính toán lưới, bình đồ và mặt cắt theo danh mục bàn giao thống nhất từ đầu.

Về cơ sở dữ liệu, Điều 4.1 và 4.2 quy định hệ tọa độ quốc gia VN-2000 và hệ độ cao quốc gia lấy gốc Hòn Dấu; tiêu chuẩn cũng nêu trường hợp đặc biệt đối với công trình nhỏ ở vùng quá xa hệ thống quốc gia. Không được tùy tiện lấy cao độ đo cục bộ của một hạng mục ghép vào bộ dữ liệu thiết kế khác mà chưa kiểm tra hệ quy chiếu và phép liên kết.

4. Có dùng lại được bản đồ địa hình và mặt cắt cũ không?

Có thể, nếu dữ liệu đáp ứng mục tiêu thiết kế và đã được kiểm tra. Ở Điều 5.2, tiêu chuẩn yêu cầu xem nguồn gốc, cơ sở toán học, độ chính xác và mức thay đổi địa hình, địa vật của tài liệu. Tiêu chuẩn gọi tỷ lệ điểm thay đổi trên tổng điểm kiểm tra là T (%). Theo phương pháp đánh giá của điều này, T không quá 10% tương ứng với tài liệu có thể sử dụng; trên 10% đến 40% cần đo bổ sung; trên 40% cần đo mới. Đây là ngưỡng đánh giá dữ liệu địa hình trong ngữ cảnh Điều 5.2, không phải tỷ lệ chi phí và cũng không phải lý do để bỏ qua việc kiểm tra ngoài hiện trường.

Chẳng hạn, một bản đồ cũ vẫn còn thể hiện rõ lòng suối nhưng tuyến đường quản lý và khu dân cư ven kênh đã thay đổi. Trước tiên phải xác định phạm vi thay đổi, chọn điểm kiểm tra có tính đại diện và ghi rõ phần nào giữ lại, phần nào đo bổ sung. Chỉ sau đó mới chốt diện tích hoặc chiều dài khảo sát mới. Cách làm này giúp tránh cả việc bỏ sót địa vật mới lẫn đo lặp một khu vực vẫn còn dữ liệu đạt yêu cầu.

5. Ví dụ lập phạm vi khảo sát cho một tuyến kênh

Ví dụ giả định: chủ đầu tư dự kiến cải tạo một tuyến kênh đang vận hành, có một công trình trên kênh cần xem xét sửa chữa. Đây là ví dụ hướng dẫn lập nhiệm vụ; không phải số liệu của dự án do Bách Việt United đã thực hiện.

1. Xác định giai đoạn và mục tiêu: hồ sơ đang lập báo cáo nghiên cứu khả thi hay thiết kế kỹ thuật? Cần so sánh phương án, tính khối lượng cải tạo hay chốt chi tiết thi công?
2. Kiểm tra nền dữ liệu: thu bản đồ, hồ sơ hoàn công nếu có, mốc khống chế và thời điểm khảo sát cũ; kiểm tra thay đổi ở kênh và công trình liên quan.
3. Khoanh vùng đo: vẽ ranh giới dải kênh, vị trí công trình và vùng kết nối; ghi từng diện tích bình đồ, chiều dài tuyến, phạm vi mở rộng tại vị trí giao cắt.
4. Lập danh mục mặt cắt: chỉ rõ cắt dọc bờ, đáy kênh và mực nước tại thời điểm đo khi phù hợp với kênh đang vận hành; bố trí cắt ngang để thể hiện lòng kênh, mái và nơi địa hình biến đổi.
5. Chốt sản phẩm: bản đồ, mặt cắt, bảng mốc, dữ liệu số và báo cáo để người thiết kế có thể kiểm tra, sử dụng trực tiếp.

Tỷ lệ bình đồ, mật độ mặt cắt và cấp lưới không thể chốt bằng ví dụ này. Điều 6 và 7 cùng các Phụ lục A–D của tiêu chuẩn đưa ra yêu cầu khác nhau theo giai đoạn, loại tuyến, độ rộng phạm vi và đặc điểm địa hình. Người lập đề cương phải đối chiếu đúng trường hợp của công trình rồi thể hiện lựa chọn đó trên bản vẽ phạm vi khảo sát.

6. Hồ sơ bàn giao và những lỗi thường làm giảm giá trị dữ liệu

Một tệp CAD đơn lẻ chưa đủ để chứng minh toàn bộ kết quả khảo sát. Theo Điều 4.3.2, hồ sơ địa hình bao gồm báo cáo kết quả, tài liệu gốc như số liệu đo và tính toán, cùng bản đồ và mặt cắt được xuất bản. Khi thống nhất đầu ra, nên ghi rõ định dạng số, hệ tọa độ, hệ độ cao, số bộ và danh mục bản vẽ; đồng thời lưu cách truy nguyên mốc, kết quả xử lý và phạm vi đo.

• Thiếu mục tiêu thiết kế: đo bình đồ rộng nhưng thiếu mặt cắt tại công trình cần tính toán.
• Không kiểm tra tài liệu cũ: dữ liệu giai đoạn trước có thay đổi hiện trạng hoặc khác hệ độ cao mà vẫn đưa vào thiết kế.
• Áp một tỷ lệ cho mọi hạng mục: dùng cùng mức chi tiết cho khu hưởng lợi rộng và vị trí công trình nhỏ dù mục đích sử dụng khác nhau.
• Không gắn khối lượng với ranh giới: ghi diện tích, số mặt cắt hoặc số mốc mà không có sơ đồ vị trí để nghiệm thu.

Chủ đầu tư có thể tham khảo thêm quy trình nghiệm thu khảo sát địa hình để đối chiếu hồ sơ giao nộp với nhiệm vụ đã phê duyệt.

7. Câu hỏi thường gặp về TCVN 8478:2018

TCVN 8478:2018 có thay thế TCVN 8478:2010 không?

Có. Cơ sở dữ liệu VSQI ghi TCVN 8478:2018 thay thế phiên bản năm 2010 và đang ở trạng thái còn hiệu lực tại thời điểm tra cứu. Nếu hợp đồng hoặc đề cương ghi “TCVN 8478” mà thiếu năm, nên xác nhận lại phiên bản áp dụng.

TCVN 8478:2018 có quy định mọi dự án thủy lợi đều phải đo bản đồ 1/500?

Không. Tỷ lệ và phạm vi phụ thuộc giai đoạn, khu vực, hạng mục và điều kiện địa hình; các điều khoản và phụ lục nêu từng tình huống. Không thể rút ra một tỷ lệ duy nhất cho cả lòng hồ, khu hưởng lợi, tuyến kênh và công trình đầu mối.

Tiêu chuẩn này có thay cho dự toán chi phí khảo sát không?

Không. Nó giúp xác định thành phần và khối lượng kỹ thuật cần khảo sát. Để lập dự toán, cần thêm bảng bóc khối lượng theo nhiệm vụ được chốt, định mức và cơ sở giá phù hợp tại thời điểm lập hồ sơ.

Có cần kết hợp TCVN 8226 khi lập mặt cắt và bình đồ không?

Có trường hợp cần đối chiếu. TCVN 8478:2018 viện dẫn TCVN 8226 về khảo sát mặt cắt và bình đồ địa hình công trình thủy lợi; khi lập sản phẩm cụ thể phải kiểm tra yêu cầu kỹ thuật ở tiêu chuẩn được viện dẫn cùng điều khoản áp dụng của TCVN 8478:2018.

8. Cách bắt đầu một nhiệm vụ khảo sát đúng phạm vi

Hãy gửi cho đơn vị khảo sát giai đoạn lập dự án hoặc thiết kế, sơ đồ ranh giới, danh mục hạng mục thủy lợi, bản đồ và mốc hiện có, cùng sản phẩm thiết kế cần số liệu. Từ những đầu vào đó mới lập được bảng diện tích, tuyến, mặt cắt và vị trí mốc để hai bên thống nhất trước khi triển khai. Xem thêm dịch vụ khảo sát địa hình của Bách Việt United hoặc gửi phạm vi công trình để trao đổi phương án khảo sát.

Tài liệu tham khảo

• Bộ Khoa học và Công nghệ. (2018). TCVN 8478:2018, Công trình thủy lợi – Thành phần, khối lượng khảo sát địa hình trong các giai đoạn lập dự án và thiết kế. Xem văn bản tiêu chuẩn được Trường Đại học Thủy lợi đăng tải.
• Cơ sở dữ liệu tiêu chuẩn xây dựng VSQI. Thông tin phạm vi, trạng thái và lịch sử TCVN 8478:2018. Truy cập ngày 22/09/2026.
