Trong xây dựng, độ nghiêng không chỉ là một con số hình học. Nó phản ánh sự dịch chuyển tương đối giữa các điểm của công trình theo phương ngang, có thể liên quan đến lún lệch, biến dạng nền móng, sai lệch thi công, tác động tải trọng, gió, nhiệt độ, rung động hoặc thay đổi điều kiện làm việc của kết cấu. Vì vậy, việc xác định độ nghiêng bằng phương pháp trắc địa cần được thực hiện có mốc ổn định, phương pháp đo phù hợp, thiết bị đủ chính xác, chu kỳ đo rõ ràng và báo cáo kỹ thuật có khả năng so sánh theo thời gian.
Hợp Nhất Bách Việt triển khai các công việc trắc địa công trình, quan trắc, khảo sát địa hình, scan 3D, hoàn công và dữ liệu CAD/GIS. Bài viết này giúp chủ đầu tư, nhà thầu, kỹ sư giám sát và người làm trắc địa hiểu đúng TCVN 9400:2024, phạm vi áp dụng, phương pháp đo, hồ sơ cần có và những lỗi thường gặp khi quan trắc độ nghiêng công trình.
MỤC LỤC XEM NHANH HƠN
TCVN 9400:2024 Là Gì?
TCVN 9400:2024 là Tiêu chuẩn quốc gia quy định các yêu cầu và phương pháp trắc địa để đo, xác định độ nghiêng của công trình dân dụng và công nghiệp có chiều cao lớn. Tiêu chuẩn này áp dụng cho các công trình như nhà cao tầng, công trình dạng trụ tròn, silô chứa vật liệu rời, bồn chứa nhiên liệu, ống khói nhà máy, tháp truyền hình, ăng ten vô tuyến viễn thông, cột điện cao thế đường dây trên không và các công trình tương tự.
Điểm quan trọng của TCVN 9400:2024 là tiêu chuẩn không chỉ dùng khi công trình đã vận hành. Việc xác định độ nghiêng có thể được thực hiện trong cả giai đoạn thi công xây dựng và giai đoạn khai thác sử dụng. Với công trình cao, dữ liệu đo nghiêng theo chu kỳ giúp đánh giá xu hướng biến dạng, phát hiện bất thường và hỗ trợ quyết định kỹ thuật trước khi xảy ra rủi ro lớn.
Hiểu ngắn gọn: TCVN 9400:2024 hướng dẫn cách xác định độ nghiêng công trình cao bằng phương pháp trắc địa. Đây là tiêu chuẩn phục vụ quan trắc, kiểm tra và đánh giá hình học công trình, không phải là tiêu chuẩn thiết kế kết cấu thay thế cho hồ sơ thiết kế hoặc kết luận kiểm định chuyên ngành.
Có thể bạn quan tâm
Thông Tin Cơ Bản Về TCVN 9400:2024
Khi dẫn chiếu trong hợp đồng, nhiệm vụ quan trắc, báo cáo kỹ thuật hoặc hồ sơ nghiệm thu, cần ghi đúng tên tiêu chuẩn. Việc ghi nhầm thành “TCVN 9400:2012” hoặc chỉ ghi chung chung “tiêu chuẩn đo nghiêng” có thể gây khó khăn khi kiểm tra hồ sơ, nhất là với công trình cần báo cáo định kỳ hoặc có nhiều bên tham gia nghiệm thu.
| Nội dung | Thông tin cần nắm |
|---|---|
| Số hiệu tiêu chuẩn | TCVN 9400:2024. |
| Tên tiêu chuẩn | Công trình dân dụng và công nghiệp có chiều cao lớn – Xác định độ nghiêng bằng phương pháp trắc địa. |
| Lĩnh vực áp dụng | Xây dựng, trắc địa công trình, quan trắc công trình và kiểm soát hình học công trình cao. |
| Nhóm công trình liên quan | Nhà cao tầng, công trình dạng trụ, silô, bồn chứa, ống khói, tháp, cột điện cao thế và công trình tương tự. |
| Giai đoạn áp dụng | Thi công xây dựng và khai thác sử dụng. |
TCVN 9400:2024 Thay Đổi Gì So Với Cách Hiểu Cũ?
Trước đây, nhiều hồ sơ và bài viết kỹ thuật vẫn dẫn TCVN 9400:2012. Từ khi TCVN 9400:2024 được công bố, người làm trắc địa công trình nên cập nhật cách dẫn chiếu và rà lại biểu mẫu báo cáo, nhiệm vụ quan trắc, thuyết minh kỹ thuật, hợp đồng dịch vụ và danh mục tiêu chuẩn áp dụng. Nếu dự án đang chạy dài hạn, cần thống nhất với chủ đầu tư, tư vấn giám sát và đơn vị kiểm định về phiên bản tiêu chuẩn được áp dụng.
Điểm đáng lưu ý là TCVN 9400:2024 có cách gọi mới nhấn mạnh nhóm công trình dân dụng và công nghiệp có chiều cao lớn. Cách gọi này phù hợp hơn với thực tế quan trắc các công trình cao và công trình công nghiệp có hình dạng đặc thù, thay vì chỉ hiểu hẹp là nhà hoặc công trình dạng tháp.
| Nội dung so sánh | Cách hiểu khi áp dụng |
|---|---|
| Tên gọi cũ thường gặp | TCVN 9400:2012 về xác định độ nghiêng nhà và công trình xây dựng dạng tháp bằng phương pháp trắc địa. |
| Tên gọi cập nhật | TCVN 9400:2024 về công trình dân dụng và công nghiệp có chiều cao lớn – xác định độ nghiêng bằng phương pháp trắc địa. |
| Ý nghĩa thực tế | Người lập hồ sơ cần dùng đúng phiên bản hiện hành, tránh sao chép mẫu cũ khi lập nhiệm vụ quan trắc hoặc báo cáo kỹ thuật. |
| Khuyến nghị | Khi dự án có yêu cầu quan trắc độ nghiêng, cần ghi rõ phiên bản tiêu chuẩn, phạm vi công trình, chu kỳ đo và sản phẩm bàn giao. |
Phạm Vi Áp Dụng Của TCVN 9400:2024
Phạm vi áp dụng là phần cần đọc kỹ nhất. TCVN 9400:2024 không dành cho mọi công việc đo đạc trong xây dựng. Tiêu chuẩn tập trung vào việc đo và xác định độ nghiêng của công trình có chiều cao lớn hoặc kết cấu cao bằng phương pháp trắc địa. Vì vậy, trước khi đưa tiêu chuẩn vào hợp đồng, cần xác định công trình có thuộc nhóm cần đo nghiêng hay không và mục tiêu đo là kiểm tra thi công, theo dõi khai thác, đánh giá an toàn hay phục vụ báo cáo nghiệm thu.
| Loại công trình | Ví dụ thường gặp |
|---|---|
| Nhà cao tầng | Chung cư, cao ốc văn phòng, khách sạn, bệnh viện, trung tâm thương mại hoặc công trình dân dụng cao tầng. |
| Công trình công nghiệp dạng trụ | Silô chứa vật liệu rời, bồn chứa nhiên liệu, ống khói nhà máy hoặc kết cấu công nghiệp cao. |
| Công trình dạng tháp | Tháp truyền hình, tháp anten, trụ viễn thông, tháp kỹ thuật hoặc kết cấu tháp tương tự. |
| Công trình đường dây | Cột điện cao thế đường dây trên không và các kết cấu cao cần kiểm soát độ nghiêng. |
| Công trình khác | Các công trình có yêu cầu xác định độ nghiêng trong thi công hoặc khai thác theo nhiệm vụ kỹ thuật. |
Độ Nghiêng Công Trình Là Gì?
Độ nghiêng công trình có thể hiểu là sự lệch của trục hoặc đường thẳng đặc trưng của công trình so với phương thẳng đứng. Với nhà cao tầng, độ nghiêng thường được kiểm tra thông qua các điểm đặc trưng ở phần chân và phần trên công trình. Với silô, ống khói hoặc tháp, kỹ sư có thể xác định trục hình học hoặc tâm các vòng mặt cắt ở các cao độ khác nhau để đánh giá hướng và trị số nghiêng.
Độ nghiêng cần được hiểu theo cả trị số và hướng. Trị số cho biết mức lệch là bao nhiêu; hướng nghiêng cho biết công trình nghiêng về phía nào. Nếu chỉ ghi một con số mà không thể hiện hướng, cao độ điểm đo, mốc gốc, thời điểm đo và phương pháp đo, báo cáo sẽ khó dùng để so sánh theo chu kỳ.
Góc nhìn kỹ thuật: Một báo cáo đo nghiêng tốt không chỉ nói “công trình nghiêng bao nhiêu”. Báo cáo cần thể hiện mốc, hệ tọa độ, điểm đo, mặt cắt, cao độ, phương pháp tính, sai số, hướng nghiêng và so sánh với chu kỳ trước nếu có.
Khi Nào Cần Đo Độ Nghiêng Công Trình?
Không phải công trình nào cũng cần đo nghiêng theo cùng mức độ. Công trình càng cao, nền đất càng phức tạp, tải trọng càng lớn hoặc ảnh hưởng đến khu vực xung quanh càng nhiều thì nhu cầu quan trắc càng quan trọng. Đo nghiêng có thể được yêu cầu trong thiết kế, trong quá trình thi công, khi nghiệm thu, khi khai thác định kỳ hoặc khi xuất hiện dấu hiệu bất thường.
| Tình huống | Lý do cần đo nghiêng |
|---|---|
| Trong giai đoạn thi công | Kiểm tra sai lệch hình học, độ thẳng đứng, ảnh hưởng của tải trọng thi công và biến dạng theo tiến độ. |
| Khi nghiệm thu hạng mục cao | Cung cấp số liệu kiểm tra để đánh giá công trình có đáp ứng yêu cầu hình học theo nhiệm vụ kỹ thuật hay không. |
| Trong khai thác sử dụng | Theo dõi xu hướng nghiêng theo thời gian, phát hiện biến dạng bất thường và phục vụ bảo trì công trình. |
| Khi có lún lệch hoặc nứt | Kiểm tra mối liên hệ giữa lún, nghiêng, nứt, chuyển vị và các dấu hiệu mất ổn định khác. |
| Khi công trình gần hố đào hoặc công trình mới | Theo dõi ảnh hưởng từ thi công lân cận, đào đất, rung động, thay đổi mực nước hoặc tải trọng mới. |
Các Phương Pháp Trắc Địa Xác Định Độ Nghiêng
TCVN 9400:2024 cho phép sử dụng các phương pháp trắc địa phù hợp để xác định độ nghiêng công trình. Việc lựa chọn phương pháp phụ thuộc vào loại công trình, hình dạng, chiều cao, điều kiện quan sát, yêu cầu độ chính xác, khả năng đặt mốc, vị trí đặt máy và mức độ cần theo dõi theo thời gian.
Trong thực tế, kỹ sư có thể dùng máy kinh vĩ, toàn đạc điện tử, GNSS, phương pháp chiếu đứng, giao hội, đo tọa độ các điểm đặc trưng hoặc kết hợp nhiều công nghệ. Với công trình phức tạp, dữ liệu scan 3D có thể hỗ trợ kiểm tra hình học tổng thể, nhưng vẫn cần ràng buộc vào hệ mốc và phương pháp kiểm tra phù hợp nếu dùng cho hồ sơ kỹ thuật chính thức.
| Phương pháp/thiết bị | Ứng dụng phù hợp |
|---|---|
| Máy kinh vĩ | Kiểm tra phương thẳng đứng, hướng ngắm và độ lệch của điểm đặc trưng khi điều kiện quan sát thuận lợi. |
| Toàn đạc điện tử | Đo tọa độ, đo góc – cạnh, xác định vị trí điểm ở nhiều cao độ và so sánh dịch chuyển ngang. |
| GNSS | Hữu ích cho một số công trình hoặc mốc ngoài trời có điều kiện thu tín hiệu tốt, cần xử lý và kiểm tra kỹ độ chính xác. |
| Chiếu đứng hoặc dọi tâm | Dùng khi cần xác định đường thẳng đứng, tâm trục hoặc chuyển vị tương đối giữa các cao độ. |
| Scan 3D laser | Hỗ trợ thu hiện trạng hình học, kiểm tra bề mặt, trục, biến dạng và kết hợp phân tích point cloud nếu dự án yêu cầu. |
Với công trình cần lưu hiện trạng số, kiểm tra hình học phức tạp hoặc phục vụ BIM, khách hàng có thể kết hợp scan 3D laser cùng phương án trắc địa truyền thống để tăng khả năng phân tích và lưu trữ dữ liệu.
Quy Trình Đo Nghiêng Theo Tư Duy TCVN 9400:2024
Quy trình đo nghiêng không nên bắt đầu bằng việc mang máy ra hiện trường. Công việc cần bắt đầu từ mục tiêu quan trắc, hồ sơ thiết kế, loại công trình, điểm đo, mốc gốc, yêu cầu độ chính xác, chu kỳ đo và phương án xử lý số liệu. Nếu chuẩn bị thiếu, dữ liệu đo có thể không so sánh được giữa các chu kỳ.
Bước 1: Xác Định Mục Tiêu Đo Nghiêng
Làm rõ đo để kiểm tra thi công, nghiệm thu, theo dõi khai thác, đánh giá sự cố, kiểm định hay quan trắc định kỳ.
Bước 2: Thu Thập Hồ Sơ Công Trình
Kiểm tra bản vẽ, chiều cao, hình dạng, mặt bằng, mặt cắt, mốc tọa độ, mốc cao độ và các báo cáo quan trắc trước đó nếu có.
Bước 3: Thiết Kế Mốc Và Điểm Quan Trắc
Chọn mốc cố định, điểm kiểm tra, vị trí đặt máy, điểm đo trên công trình và phương án bảo vệ mốc trong suốt chu kỳ đo.
Bước 4: Đo Đạc Ngoài Hiện Trường
Triển khai đo theo phương pháp đã chọn, ghi nhận điều kiện đo, thiết bị, người đo, thời gian, nhiệt độ, vị trí máy và các yếu tố ảnh hưởng.
Bước 5: Xử Lý Và Kiểm Tra Số Liệu
Tính toán độ nghiêng, hướng nghiêng, sai số, độ tin cậy, so sánh với chu kỳ trước và kiểm tra các trị đo bất thường.
Bước 6: Lập Báo Cáo Kỹ Thuật
Bàn giao bản vẽ, bảng số liệu, biểu đồ, nhận xét, kết luận kỹ thuật, kiến nghị và dữ liệu gốc theo yêu cầu hợp đồng.

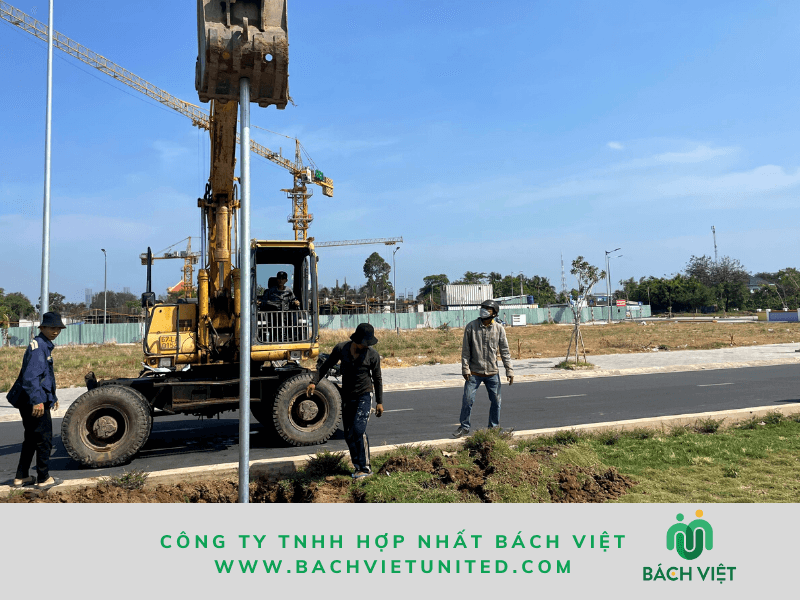

Mốc Quan Trắc Trong Đo Độ Nghiêng Công Trình
Mốc quan trắc là nền tảng của toàn bộ kết quả. Nếu mốc không ổn định, bị xê dịch, đặt quá gần vùng ảnh hưởng hoặc không được bảo vệ, số liệu đo nghiêng có thể phản ánh chuyển động của mốc chứ không phải chuyển động của công trình. Với công trình cần theo dõi nhiều chu kỳ, việc lựa chọn và bảo vệ mốc càng quan trọng.
| Yêu cầu đối với mốc | Ý nghĩa kỹ thuật |
|---|---|
| Ổn định lâu dài | Mốc không nên nằm trong vùng lún, vùng đào đất, khu vực rung động mạnh hoặc vị trí dễ bị phá hủy. |
| Thuận lợi quan sát | Vị trí mốc phải bảo đảm tầm nhìn đến công trình và các điểm đo theo phương án quan trắc. |
| Có khả năng kiểm tra | Nên có mốc kiểm tra hoặc quan hệ hình học đủ mạnh để phát hiện mốc bị dịch chuyển. |
| Được bảo vệ và ghi nhận | Cần có sơ đồ mốc, ảnh hiện trường, mô tả vị trí, tọa độ/cao độ nếu có và biện pháp bảo vệ. |
Chu Kỳ Đo Và So Sánh Số Liệu Quan Trắc
Đo nghiêng thường có giá trị nhất khi được thực hiện theo chu kỳ. Một số liệu đo đơn lẻ cho biết trạng thái tại thời điểm đo, nhưng chuỗi số liệu theo thời gian mới cho thấy xu hướng: công trình ổn định, nghiêng tăng dần, nghiêng theo mùa, thay đổi sau một giai đoạn thi công hay xuất hiện biến dạng bất thường.
Chu kỳ đo cần được xác định theo loại công trình, giai đoạn thi công, điều kiện nền đất, mức độ rủi ro và yêu cầu của chủ đầu tư hoặc tư vấn. Với công trình đang thi công, chu kỳ có thể dày hơn tại các giai đoạn nhạy cảm. Với công trình khai thác ổn định, chu kỳ có thể thưa hơn nhưng vẫn cần duy trì nếu công trình thuộc nhóm phải quan trắc định kỳ.
Lưu ý: Không nên so sánh số liệu giữa các chu kỳ nếu mốc đo, phương pháp đo, hệ tọa độ, điểm đặc trưng hoặc điều kiện xử lý số liệu thay đổi mà không được ghi chú. Sự thiếu nhất quán có thể tạo ra “biến dạng giả” trong báo cáo.
Quan Hệ Giữa Độ Nghiêng, Độ Lún Và Chuyển Vị Ngang
Độ nghiêng công trình thường không tồn tại riêng lẻ. Nhiều trường hợp độ nghiêng liên quan đến lún lệch nền móng, chuyển vị ngang, biến dạng kết cấu, tải trọng không đều hoặc tác động thi công lân cận. Vì vậy, với công trình có dấu hiệu bất thường, đo nghiêng nên được kết hợp với đo lún, đo chuyển vị ngang, đo nứt hoặc kiểm định kết cấu nếu cần.
| Thông số quan trắc | Ý nghĩa khi đánh giá công trình |
|---|---|
| Độ nghiêng | Liên Hệ Hotline |
| Độ lún | Liên Hệ Hotline |
| Chuyển vị ngang | Liên Hệ Hotline |
| Vết nứt | Liên Hệ Hotline |
| Scan 3D/point cloud | Liên Hệ Hotline |
TCVN 9400:2024 Và TCVN 9360:2024
TCVN 9400:2024 có quan hệ thực tế với TCVN 9360:2024 về xác định độ lún bằng phương pháp đo cao hình học. Một công trình có thể nghiêng do lún lệch, nhưng cũng có thể nghiêng do biến dạng thân công trình, sai lệch thi công hoặc tác động khác. Vì vậy, trong nhiều trường hợp, chỉ đo nghiêng là chưa đủ để kết luận nguyên nhân.
Khi đánh giá công trình cao, nên kết hợp dữ liệu độ nghiêng với dữ liệu độ lún, chuyển vị ngang, kiểm tra hiện trạng và hồ sơ thiết kế. Điều này giúp báo cáo không rơi vào tình trạng “có số liệu nhưng thiếu bối cảnh”. Đơn vị trắc địa cần nêu rõ giới hạn của báo cáo: phần nào là số liệu đo, phần nào là nhận xét kỹ thuật, phần nào cần đơn vị kiểm định/kết cấu đánh giá thêm.
Khuyến nghị: Nếu công trình có dấu hiệu nghiêng bất thường, nên lập phương án quan trắc tổng hợp gồm đo nghiêng, đo lún, chuyển vị ngang và kiểm tra hiện trạng. Số liệu trắc địa là cơ sở quan trọng, nhưng kết luận an toàn kết cấu cần được xem xét bởi đơn vị chuyên môn phù hợp.
Ứng Dụng TCVN 9400:2024 Trong Thi Công Nhà Cao Tầng
Nhà cao tầng là nhóm công trình rất cần kiểm soát hình học theo chiều cao. Trong quá trình thi công, sai lệch nhỏ ở các tầng dưới có thể khuếch đại lên các tầng trên. Việc kiểm tra độ nghiêng, truyền trục, kiểm tra độ thẳng đứng và so sánh với thiết kế giúp nhà thầu phát hiện sai số sớm, thay vì chờ đến khi hoàn thiện mới xử lý.
| Giai đoạn thi công | Nội dung đo kiểm thường gặp |
|---|---|
| Phần móng và tầng hầm | Kiểm tra mốc, trục, cao độ, tường vây, cột mốc quan trắc và ảnh hưởng từ hố đào. |
| Phần thân | Kiểm tra trục, độ thẳng đứng, chuyển vị tầng, sai lệch hình học và mốc truyền lên cao. |
| Giai đoạn hoàn thiện | Đo kiểm hiện trạng, vị trí hạng mục, độ nghiêng tổng thể và dữ liệu phục vụ hoàn công. |
| Trước bàn giao | Lập báo cáo số liệu, bản vẽ kiểm tra, bảng đo nghiêng và nhận xét kỹ thuật theo yêu cầu nghiệm thu. |
Với công trình dân dụng cần cập nhật hiện trạng sau thi công, chủ đầu tư có thể kết hợp đo nghiêng, đo hiện trạng và dịch vụ hoàn công nhà để hồ sơ phản ánh đúng công trình đã xây dựng.
Ứng Dụng Với Silô, Bồn Chứa, Ống Khói Và Tháp
Các công trình dạng trụ hoặc dạng tháp có đặc điểm hình học khác nhà cao tầng. Khi đo nghiêng silô, bồn chứa, ống khói hoặc tháp, kỹ sư thường phải xác định tâm, trục, mặt cắt, điểm đặc trưng hoặc chuỗi điểm ở nhiều cao độ khác nhau. Dữ liệu đo cần đủ để xác định hướng nghiêng và trị số nghiêng của trục hoặc thân công trình.
Với các kết cấu công nghiệp, điều kiện đo thường khó hơn vì môi trường có rung động, nhiệt, bụi, vật cản, thiết bị vận hành, bề mặt cong hoặc khu vực hạn chế tiếp cận. Do đó, phương án quan trắc phải tính đến an toàn lao động, thời điểm đo, vị trí đặt máy và khả năng lặp lại cùng phương pháp ở các chu kỳ sau.
| Loại công trình | Điểm cần chú ý khi đo nghiêng |
|---|---|
| Silô chứa vật liệu rời | Cần đánh giá trục hình học, ảnh hưởng tải trọng chứa, điều kiện rung và khả năng tiếp cận quanh công trình. |
| Bồn chứa nhiên liệu | Cần chú ý an toàn, biến dạng vỏ bồn, điểm đo trên thân bồn và điều kiện vận hành. |
| Ống khói nhà máy | Cần phương án quan sát ở chiều cao lớn, kiểm soát rung, nhiệt và hạn chế tầm nhìn. |
| Tháp và anten | Cần xác định trục, hướng nghiêng, điểm đặc trưng và ảnh hưởng gió tại thời điểm đo. |
Hồ Sơ Báo Cáo Đo Nghiêng Nên Có Những Gì?
Báo cáo đo nghiêng cần đủ thông tin để người đọc hiểu công trình được đo như thế nào, mốc nào được dùng, thiết bị nào được sử dụng, độ nghiêng được tính ra sao và kết quả có thể so sánh với chu kỳ trước hay không. Một báo cáo chỉ ghi kết quả cuối cùng mà thiếu dữ liệu gốc sẽ khó kiểm tra khi có tranh chấp hoặc nghiệm thu.
| Thành phần hồ sơ | Nội dung nên có |
|---|---|
| Nhiệm vụ và phạm vi đo | Loại công trình, mục tiêu quan trắc, vị trí, thời điểm, chu kỳ đo và tiêu chuẩn áp dụng. |
| Sơ đồ mốc và điểm đo | Vị trí mốc cố định, điểm kiểm tra, điểm quan trắc trên công trình và hướng đo. |
| Dữ liệu đo gốc | File máy, nhật ký đo, ảnh hiện trường, thông tin thiết bị, thời tiết và người thực hiện. |
| Kết quả tính toán | Trị số nghiêng, hướng nghiêng, bảng tọa độ, chênh lệch giữa chu kỳ và sai số nếu có. |
| Bản vẽ và biểu đồ | Sơ đồ hướng nghiêng, mặt bằng điểm đo, biểu đồ xu hướng và bản vẽ minh họa. |
| Nhận xét kỹ thuật | Đánh giá xu hướng, cảnh báo bất thường, giới hạn của báo cáo và kiến nghị đo bổ sung nếu cần. |
Các Lỗi Thường Gặp Khi Áp Dụng TCVN 9400:2024
Ngay cả khi đã ghi đúng tiêu chuẩn trong hồ sơ, kết quả đo nghiêng vẫn có thể thiếu tin cậy nếu quy trình thực hiện không chặt chẽ. Các lỗi thường gặp nằm ở mốc quan trắc, điểm đo, chu kỳ, thiết bị, xử lý số liệu và cách diễn giải kết quả.
- Dùng mốc không ổn định: mốc bị lún, xê dịch hoặc nằm trong vùng ảnh hưởng khiến kết quả đo nghiêng bị sai lệch.
- Không lặp lại được điểm đo: mỗi chu kỳ đo một điểm khác nhau nên số liệu không thể so sánh chính xác.
- Thiếu ghi chú điều kiện đo: không lưu thời gian, thiết bị, người đo, nhiệt độ, gió, rung động hoặc tình trạng công trình.
- Nhầm độ nghiêng với chuyển vị ngang: hai thông số có liên quan nhưng không nên ghi thay thế nhau nếu chưa có mô hình tính rõ ràng.
- Không kiểm tra số liệu sau đo: bỏ qua trị đo bất thường, sai số khép, kiểm tra mốc hoặc so sánh với chu kỳ trước.
- Kết luận vượt quá phạm vi trắc địa: số liệu đo nghiêng là cơ sở kỹ thuật, nhưng kết luận an toàn kết cấu cần chuyên môn kiểm định/kết cấu nếu có rủi ro.
Thiết Bị Đo Nghiêng Công Trình Cần Đáp Ứng Gì?
Thiết bị đo cần phù hợp với độ chính xác yêu cầu và điều kiện hiện trường. Một công trình thấp, tầm nhìn tốt và yêu cầu kiểm tra sơ bộ có thể dùng phương án đơn giản hơn. Nhưng với công trình cao, công trình công nghiệp, công trình có dấu hiệu bất thường hoặc yêu cầu nghiệm thu nghiêm ngặt, thiết bị và quy trình kiểm tra phải chặt chẽ hơn.
| Yêu cầu thiết bị | Lý do quan trọng |
|---|---|
| Độ chính xác phù hợp | Thiết bị phải đáp ứng yêu cầu đo góc, đo cạnh, đo tọa độ hoặc đo cao theo nhiệm vụ quan trắc. |
| Kiểm định/hiệu chuẩn | Thiết bị cần được kiểm tra, hiệu chuẩn hoặc kiểm định theo yêu cầu quản lý chất lượng của dự án. |
| Lưu dữ liệu đo | File máy và dữ liệu gốc giúp kiểm tra lại khi lập báo cáo, nghiệm thu hoặc so sánh nhiều chu kỳ. |
| Phù hợp điều kiện hiện trường | Công trình cao, rung, nóng, bụi, che khuất hoặc khu vực hạn chế tiếp cận cần phương án đo riêng. |
TCVN 9400:2024 Có Bắt Buộc Áp Dụng Không?
TCVN là tiêu chuẩn quốc gia. Việc áp dụng tiêu chuẩn thường theo nguyên tắc tự nguyện, trừ khi tiêu chuẩn được viện dẫn trong quy chuẩn kỹ thuật, văn bản pháp luật, hợp đồng, hồ sơ thiết kế, nhiệm vụ kỹ thuật, yêu cầu nghiệm thu hoặc quy định của chủ đầu tư. Trong thực tế xây dựng, khi tiêu chuẩn đã được ghi trong hợp đồng hoặc nhiệm vụ quan trắc, nó trở thành căn cứ kỹ thuật để thực hiện và nghiệm thu công việc.
Vì vậy, thay vì hỏi chung “có bắt buộc không”, chủ đầu tư nên xác định: công trình có cần đo nghiêng không, tiêu chuẩn nào được viện dẫn trong hồ sơ, sản phẩm bàn giao gồm gì, ai chịu trách nhiệm kỹ thuật và chu kỳ đo ra sao. Cách làm rõ ngay từ đầu giúp tránh tranh luận khi kết quả đo được dùng để nghiệm thu hoặc đánh giá rủi ro.
Khuyến nghị hợp đồng: Nếu thuê đơn vị đo nghiêng công trình, nên ghi rõ “áp dụng TCVN 9400:2024”, phạm vi công trình, số chu kỳ, phương pháp đo, số điểm đo, sản phẩm bàn giao, dữ liệu gốc và cách xử lý khi phát hiện bất thường.
Khi Nào Nên Thuê Đơn Vị Trắc Địa Chuyên Nghiệp?
Đo nghiêng công trình cao không nên thực hiện như một thao tác đo hiện trạng đơn giản. Nếu công trình có giá trị lớn, liên quan an toàn, có nhiều bên nghiệm thu hoặc có khả năng phát sinh tranh chấp, nên thuê đơn vị trắc địa chuyên nghiệp để bảo đảm dữ liệu khách quan và có thể giải trình.
| Tình huống | Lý do nên thuê chuyên nghiệp |
|---|---|
| Nhà cao tầng đang thi công | Cần kiểm soát trục, độ thẳng đứng, chuyển vị và biến dạng theo tiến độ. |
| Công trình có dấu hiệu nghiêng/nứt/lún | Cần đo kiểm khách quan, so sánh nhiều thông số và lập báo cáo kỹ thuật rõ ràng. |
| Công trình công nghiệp dạng trụ hoặc tháp | Cần phương án đo phù hợp hình học phức tạp, chiều cao lớn và điều kiện vận hành. |
| Dự án cần nghiệm thu hoặc kiểm định | Cần số liệu có mốc, phương pháp, thiết bị, dữ liệu gốc, báo cáo và khả năng truy xuất. |
| Công trình gần hố đào hoặc công trình lân cận | Cần theo dõi tác động từ thi công xung quanh và cảnh báo xu hướng bất thường. |
BVU Hỗ Trợ Gì Khi Áp Dụng TCVN 9400:2024?
Hợp Nhất Bách Việt hỗ trợ khách hàng từ khảo sát hiện trạng, lập phương án quan trắc, thiết lập mốc, đo nghiêng, xử lý số liệu đến lập báo cáo kỹ thuật. Tùy loại công trình, BVU có thể kết hợp toàn đạc điện tử, thủy bình, GNSS, scan 3D, ảnh hiện trạng và dữ liệu CAD/GIS để tạo bộ hồ sơ đo đạc phù hợp.
Khảo Sát Hiện Trạng Công Trình
Kiểm tra điều kiện đặt mốc, tầm nhìn, điểm đo, chiều cao, hình dạng công trình và rủi ro hiện trường trước khi lập phương án.
Thiết Lập Mốc Quan Trắc
Bố trí mốc ổn định, điểm kiểm tra, sơ đồ mốc và phương án bảo vệ mốc để phục vụ đo nhiều chu kỳ.
Đo Nghiêng Và Xử Lý Số Liệu
Đo điểm đặc trưng, tính trị số nghiêng, hướng nghiêng, so sánh chu kỳ và kiểm tra số liệu bất thường.
Báo Cáo Kỹ Thuật Và File Số
Bàn giao bảng số liệu, bản vẽ, biểu đồ, ảnh hiện trường, file CAD/PDF và báo cáo kỹ thuật theo yêu cầu dự án.
Căn Cứ Pháp Lý Và Kỹ Thuật Cần Lưu Ý Đến 07/2026
Khi lập hồ sơ quan trắc độ nghiêng, cần dẫn chiếu tiêu chuẩn đúng phiên bản và đối chiếu thêm các tiêu chuẩn liên quan đến đo lún, trắc địa công trình, GNSS, kiểm tra nghiệm thu và quản lý chất lượng công trình nếu dự án yêu cầu. Không nên chỉ ghi một tiêu chuẩn duy nhất nếu phạm vi công việc bao gồm nhiều thông số quan trắc khác nhau.
| Văn bản/tiêu chuẩn | Vai trò khi áp dụng |
|---|---|
| TCVN 9400:2024 | Tiêu chuẩn chính về xác định độ nghiêng công trình dân dụng và công nghiệp có chiều cao lớn bằng phương pháp trắc địa. |
| TCVN 9360:2024 | Liên quan xác định độ lún công trình dân dụng và công nghiệp bằng phương pháp đo cao hình học. |
| TCVN 9401:2024 | Liên quan kỹ thuật đo và xử lý số liệu GNSS trong trắc địa công trình. |
| TCVN 9398 | Là nhóm tiêu chuẩn về công tác trắc địa trong xây dựng, cần kiểm tra phiên bản đang được dự án viện dẫn. |
| Hồ sơ thiết kế và nhiệm vụ quan trắc | Là căn cứ xác định điểm đo, chu kỳ, yêu cầu sai số, sản phẩm bàn giao và trách nhiệm các bên. |
| Quy định quản lý chất lượng công trình | Cần đối chiếu khi số liệu quan trắc dùng cho nghiệm thu, kiểm định, bảo trì hoặc đánh giá an toàn công trình. |
Kết Luận
TCVN 9400:2024 là tiêu chuẩn quan trọng trong trắc địa công trình, đặc biệt với nhà cao tầng, silô, bồn chứa, ống khói, tháp, cột điện cao thế và các công trình có chiều cao lớn cần xác định độ nghiêng. Tiêu chuẩn giúp người thực hiện tổ chức công tác đo, xác định hướng nghiêng, trị số nghiêng, kiểm tra chu kỳ và lập báo cáo kỹ thuật có cơ sở.
Để áp dụng hiệu quả, chủ đầu tư và đơn vị đo đạc cần xác định rõ mục tiêu đo, loại công trình, phương pháp, mốc quan trắc, chu kỳ đo, thiết bị, dữ liệu gốc và sản phẩm bàn giao. Nếu dự án cần đo nghiêng, đo lún, quan trắc chuyển vị, scan 3D hoặc lập hồ sơ hiện trạng công trình, hãy liên hệ Hợp Nhất Bách Việt để được tư vấn phương án trắc địa phù hợp.
Tài Liệu Tham Khảo
- Bộ Khoa học và Công nghệ. (2024). TCVN 9400:2024 Công trình dân dụng và công nghiệp có chiều cao lớn – Xác định độ nghiêng bằng phương pháp trắc địa.
- Bộ Khoa học và Công nghệ. (2024). Quyết định số 3364/QĐ-BKHCN công bố tiêu chuẩn quốc gia.
- Bộ Khoa học và Công nghệ. (2024). TCVN 9360:2024 Công trình dân dụng và công nghiệp – Xác định độ lún bằng phương pháp đo cao hình học.
- Bộ Khoa học và Công nghệ. (2024). TCVN 9401:2024 Kỹ thuật đo và xử lý số liệu GNSS trong trắc địa công trình.
- Bộ Xây dựng. (n.d.). Các quy định, tiêu chuẩn và hướng dẫn liên quan quản lý chất lượng, quan trắc và bảo trì công trình xây dựng.
