Các loại máy dùng khảo sát địa hình chuyên nghiệp

Nhiệm Vụ Của Công Tác Khảo Sát Địa Hình

Khảo sát địa hình là quá trình đo đạc, ghi nhận và mô tả các yếu tố tự nhiên, nhân tạo trên bề mặt khu đất hoặc tuyến công trình. Dữ liệu khảo sát thường bao gồm tọa độ, cao độ, địa vật, đường giao thông, mương rãnh, kênh rạch, nhà cửa, hàng rào, cây xanh, mép đường, mép nước, công trình kỹ thuật và các yếu tố ảnh hưởng đến thiết kế.

• Xác định tọa độ và cao độ: tạo dữ liệu nền phục vụ quy hoạch, thiết kế, san nền, thoát nước và thi công.
• Ghi nhận địa vật: thể hiện đường, nhà, tường rào, cột điện, kênh rạch, cây xanh, công trình hiện hữu và vật cản.
• Đánh giá điều kiện địa hình: nhận biết khu vực dốc, trũng, ngập, sạt lở, che khuất hoặc khó tiếp cận.
• Tính toán khối lượng: hỗ trợ ước lượng đào đắp, san lấp, cao độ nền và phương án thoát nước.
• Tạo dữ liệu thiết kế: bàn giao bản vẽ CAD, bình đồ, đường đồng mức, mô hình địa hình, ảnh trực giao hoặc GIS.

Bảng Tóm Tắt Các Loại Máy Dùng Khảo Sát Địa Hình

Mỗi loại máy có ưu điểm riêng. Dự án nhỏ trong khu dân cư có thể cần toàn đạc điện tử và máy thủy bình; dự án diện tích lớn có thể cần GNSS RTK, UAV RTK hoặc LiDAR; công trình phức tạp cần lưu hiện trạng 3D có thể cần scan laser hoặc SLAM.

Máy Toàn Đạc Điện Tử

Máy toàn đạc điện tử là thiết bị quan trọng trong khảo sát địa hình và trắc địa công trình. Máy có khả năng đo góc ngang, góc đứng, khoảng cách, tọa độ và cao độ điểm chi tiết. Trong khu vực có nhiều vật cản, nhà cửa, tường rào, hẻm nhỏ hoặc địa vật dày đặc, toàn đạc điện tử thường cho dữ liệu chi tiết hơn so với phương pháp đo vệ tinh đơn thuần.

Trong khảo sát địa hình, toàn đạc được dùng để đo mép đường, mép nhà, hàng rào, cột điện, cống, mương, rãnh, vị trí công trình, điểm cao độ và các yếu tố cần thể hiện trên bản đồ. Với các công trình cần định vị, cắm mốc hoặc kiểm tra hình học, toàn đạc còn được dùng để phóng dạng điểm thiết kế ra thực địa.

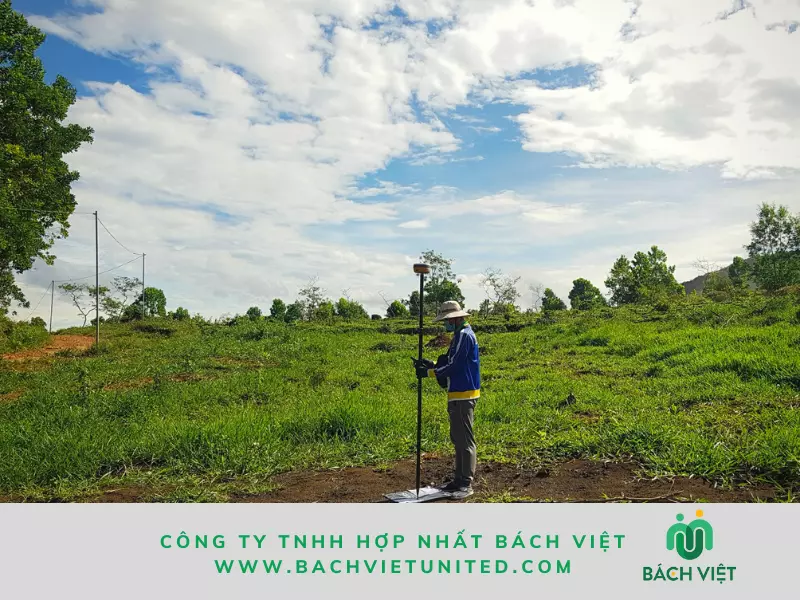

Máy Định Vị GNSS RTK

GNSS RTK là thiết bị đo tọa độ sử dụng tín hiệu vệ tinh kết hợp hiệu chỉnh thời gian thực. Trong điều kiện phù hợp, RTK có thể cho độ chính xác ở mức centimet, nhưng kết quả phụ thuộc vào môi trường đo, độ che khuất, chất lượng máy, cấu hình đo, trạm hiệu chỉnh, thời gian quan sát và quy trình kiểm tra điểm.

Nội dung cũ nêu “độ chính xác tới 5m” cho máy định vị GPS. Cách viết này dễ gây nhầm lẫn vì GPS cầm tay, GNSS định vị thông thường và GNSS RTK chuyên dụng là các nhóm thiết bị khác nhau. Trong khảo sát địa hình chuyên nghiệp, kỹ sư thường dùng GNSS RTK/CORS để lập mốc khống chế, đo điểm địa hình ngoài trời và liên kết dữ liệu vào hệ tọa độ phù hợp.

Máy Thủy Bình Và Máy Thủy Chuẩn

Máy thủy bình và máy thủy chuẩn được dùng để đo chênh cao, truyền cao độ và kiểm tra cao độ giữa các điểm. Đây là nhóm thiết bị rất quan trọng trong công trình giao thông, san nền, thủy lợi, nhà xưởng, khu dân cư và dự án cần kiểm soát cao độ nền chính xác.

Máy thủy bình thường được dùng cho công tác cao độ phổ thông như kiểm tra nền, kiểm tra cote sàn, truyền cao độ trong công trình. Máy thủy chuẩn chính xác cao hoặc máy thủy chuẩn điện tử phù hợp hơn với các nhiệm vụ yêu cầu độ tin cậy cao, tuyến dài hoặc quan trắc lún theo chu kỳ.

• Đo cao độ mốc khống chế phục vụ bản đồ địa hình.
• Kiểm tra cao độ nền, cao độ đường, mương thoát nước, sân bãi, nhà xưởng.
• Truyền cao độ trong thi công xây dựng.
• Hỗ trợ tính khối lượng đào đắp, san lấp và thoát nước.
• Phục vụ quan trắc lún khi có yêu cầu kỹ thuật phù hợp.

UAV/Flycam RTK Khảo Sát Địa Hình

UAV/Flycam RTK được sử dụng để bay chụp ảnh khu vực khảo sát, tạo ảnh trực giao, mô hình số bề mặt, point cloud ảnh và bản đồ địa hình trên diện rộng. Với các khu đất lớn, khu đồi núi, bãi bồi, nông nghiệp, khu công nghiệp hoặc tuyến công trình khó đi bộ toàn bộ, UAV giúp rút ngắn thời gian thu thập dữ liệu và tạo hình ảnh trực quan.

Tuy nhiên, UAV không thay thế hoàn toàn đo mặt đất. Để dữ liệu bay có giá trị kỹ thuật, cần có kế hoạch bay, điểm khống chế ảnh, điểm kiểm tra, độ phủ ảnh phù hợp, điều kiện thời tiết tốt và quy trình xử lý photogrammetry. Với khu vực cây rậm hoặc cần cao độ mặt đất dưới tán, có thể phải kết hợp LiDAR, toàn đạc hoặc GNSS đo bổ sung.

BVU có thể triển khai khảo sát địa hình 3D bằng Flycam RTK để tạo ảnh trực giao, mô hình 3D, dữ liệu cao độ và bản đồ phục vụ thiết kế, quy hoạch hoặc quản lý dự án.

Máy Scan 3D Laser, SLAM Và LiDAR

Scan 3D laser, SLAM và LiDAR tạo ra dữ liệu point cloud mô tả bề mặt công trình, địa hình, cây rừng hoặc không gian phức tạp dưới dạng hàng triệu điểm 3D. Đây là nhóm công nghệ rất hữu ích khi cần ghi nhận hiện trạng nhanh, đo không gian khó tiếp cận, lập mô hình 3D, kiểm tra biến dạng hoặc phục vụ BIM/GIS.

Trong khảo sát địa hình, LiDAR có lợi thế ở khu vực có cây cối, địa hình phức tạp hoặc cần mô hình địa hình dưới tán. Scan laser mặt đất phù hợp với công trình, nhà xưởng, tuyến hầm, công trình cải tạo hoặc khu vực cần lưu hiện trạng chi tiết. BVU có thể triển khai dịch vụ scan 3D khi dự án cần point cloud, mô hình 3D, mặt cắt, kiểm tra hiện trạng hoặc lưu trữ số.

Máy Cân Bằng Laser, Máy Kinh Vĩ Và Thiết Bị Phụ Trợ

Máy cân bằng laser thường được dùng trong thi công, kiểm tra cao độ, căn chỉnh mặt phẳng, kiểm tra độ thẳng, độ vuông góc hoặc truyền điểm trong xây dựng. Thiết bị này hữu ích cho công trường nhưng không phải thiết bị chính để lập bản đồ địa hình tỷ lệ lớn.

Máy kinh vĩ dùng để đo góc ngang, góc đứng và từng là thiết bị phổ biến trong trắc địa. Hiện nay, nhiều nhiệm vụ của máy kinh vĩ đã được thay thế bởi máy toàn đạc điện tử vì toàn đạc tích hợp cả đo góc, đo cạnh và tính toán tọa độ. Tuy vậy, máy kinh vĩ vẫn có thể xuất hiện trong đào tạo, kiểm tra góc hoặc một số nhiệm vụ đơn giản.

Máy dò đường ống và cáp ngầm không trực tiếp tạo bản đồ địa hình, nhưng rất quan trọng trong khảo sát hạ tầng đô thị. Khi thi công đào đường, khoan ngầm, xây dựng móng, cải tạo hạ tầng hoặc khảo sát tuyến, việc phát hiện cáp điện, ống nước, ống viễn thông, đường ống kỹ thuật giúp giảm rủi ro tai nạn và hư hỏng tài sản.

Phần Mềm Khảo Sát, CAD, GIS Và Xử Lý Dữ Liệu

Thiết bị đo chỉ tạo ra dữ liệu thô. Để dữ liệu trở thành bản đồ, kỹ sư cần xử lý nội nghiệp bằng phần mềm phù hợp. Các phần mềm CAD dùng để biên tập bản vẽ kỹ thuật; GIS dùng để quản lý lớp dữ liệu không gian; phần mềm photogrammetry dùng để xử lý ảnh UAV; phần mềm point cloud dùng để lọc, phân loại, đo kiểm và xuất mô hình 3D.

Cách Chọn Thiết Bị Khảo Sát Theo Từng Loại Dự Án

Lựa chọn máy khảo sát cần dựa trên mục tiêu sản phẩm. Nếu chỉ cần kiểm tra cao độ nền, không nhất thiết dùng UAV. Nếu cần bản đồ diện rộng, chỉ dùng toàn đạc sẽ mất nhiều thời gian. Nếu cần đo ranh nhà trong hẻm nhỏ, GNSS có thể bị che khuất và cần toàn đạc. Bảng dưới đây giúp chủ đầu tư hình dung cách chọn thiết bị phù hợp.

Sản Phẩm Bàn Giao Sau Khi Khảo Sát Địa Hình

Sau khi dùng các thiết bị khảo sát, khách hàng không chỉ nhận số liệu đo rời rạc. Một hồ sơ khảo sát hoàn chỉnh cần có bản đồ, file số, bảng dữ liệu, báo cáo kỹ thuật và ghi chú rõ phương pháp. Tùy mục tiêu dự án, BVU có thể bàn giao các sản phẩm sau.

Căn Cứ Pháp Lý Và Quy Định Cần Lưu Ý

Khi sử dụng thiết bị khảo sát địa hình, đặc biệt trong hồ sơ đo đạc bản đồ, bản đồ địa chính hoặc UAV/Flycam, đơn vị thực hiện cần cập nhật quy định hiện hành. Năm 2026, các căn cứ cần lưu ý gồm quy định về hoạt động đo đạc bản đồ, kỹ thuật bản đồ địa chính và quản lý tàu bay không người lái.

Kết Luận

Các loại máy dùng khảo sát địa hình không nên được hiểu là danh sách thiết bị càng nhiều càng tốt. Quan trọng là chọn đúng thiết bị cho đúng nhiệm vụ: toàn đạc cho đo chi tiết, GNSS RTK cho tọa độ và khu đất thoáng, thủy bình/thủy chuẩn cho cao độ, UAV cho diện rộng, scan 3D/LiDAR cho dữ liệu 3D và phần mềm CAD/GIS để biến số liệu thành sản phẩm kỹ thuật có thể sử dụng.
