Khảo sát địa hình 1/5000 xã Sơn Mỹ, Lâm Đồng 2026

1. Tổng quan dự án khảo sát địa hình xã Sơn Mỹ

• Khảo sát địa hình
• Bản đồ 1/5000
• GNSS RTK
• Sơn Mỹ
• Lâm Đồng
• Dự án năm 2026

Ở góc độ tổ chức kỹ thuật, đây là bài toán thu thập dữ liệu trên phạm vi có nhiều dạng bề mặt: đường giao thông hiện hữu, đường đất, khu canh tác, khu cây trồng và các vị trí có độ che phủ thực vật khác nhau. Việc bố trí tuyến đo, lựa chọn vị trí thu tín hiệu và kiểm soát tính liên tục của dữ liệu vì vậy cần được thực hiện linh hoạt theo điều kiện thực tế.

2. Mục tiêu kỹ thuật của công tác khảo sát

Mục tiêu cốt lõi của gói công việc là xây dựng nguồn dữ liệu đủ để biên tập bản đồ địa hình tỷ lệ 1/5000 trong ranh giới khảo sát được giao. Ở tỷ lệ này, dữ liệu cần phản ánh có hệ thống dáng địa hình và những nhóm địa vật chính có ý nghĩa đối với việc đọc, phân tích và khai thác bản đồ.

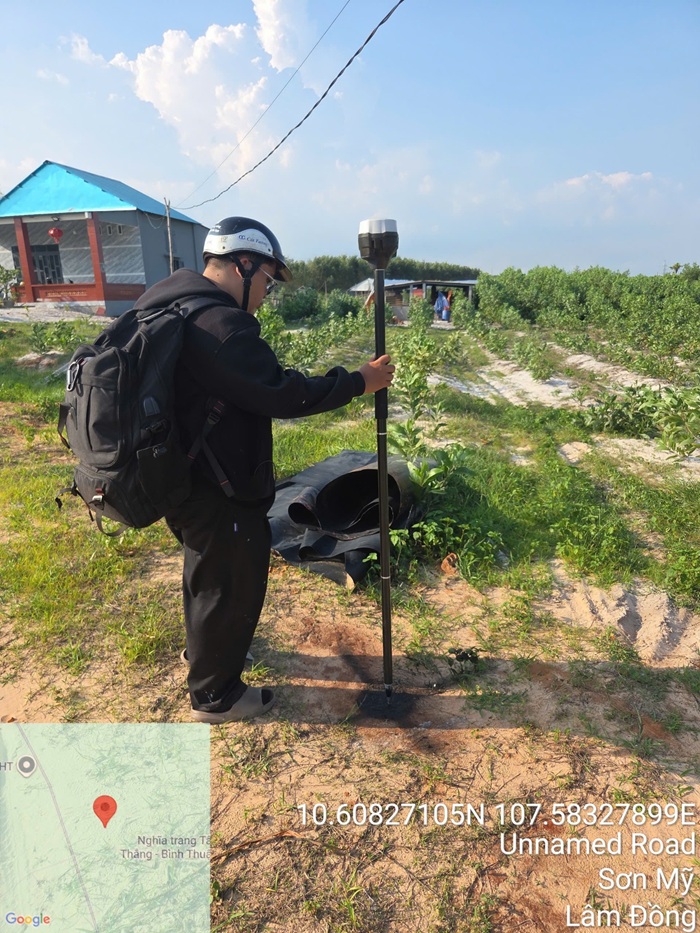

Thông tin từ ảnh hiện trường cho thấy tổ đo sử dụng thiết bị thu GNSS trên sào đo kết nối bộ điều khiển cầm tay. Đây là cấu hình phù hợp để cơ động giữa nhiều vị trí đo, đặc biệt trên các tuyến đường nông thôn và khu vực sản xuất nông nghiệp.

3. Phạm vi công việc Bách Việt United triển khai

Dựa trên nhiệm vụ được cung cấp và tư liệu hiện trường, phạm vi dự án được trình bày ở mức Portfolio gồm các nhóm công việc chính sau:

• Khảo sát hiện trường: Tiếp cận khu vực, nhận diện điều kiện bề mặt, đường đi và độ che phủ để tổ chức tuyến đo.

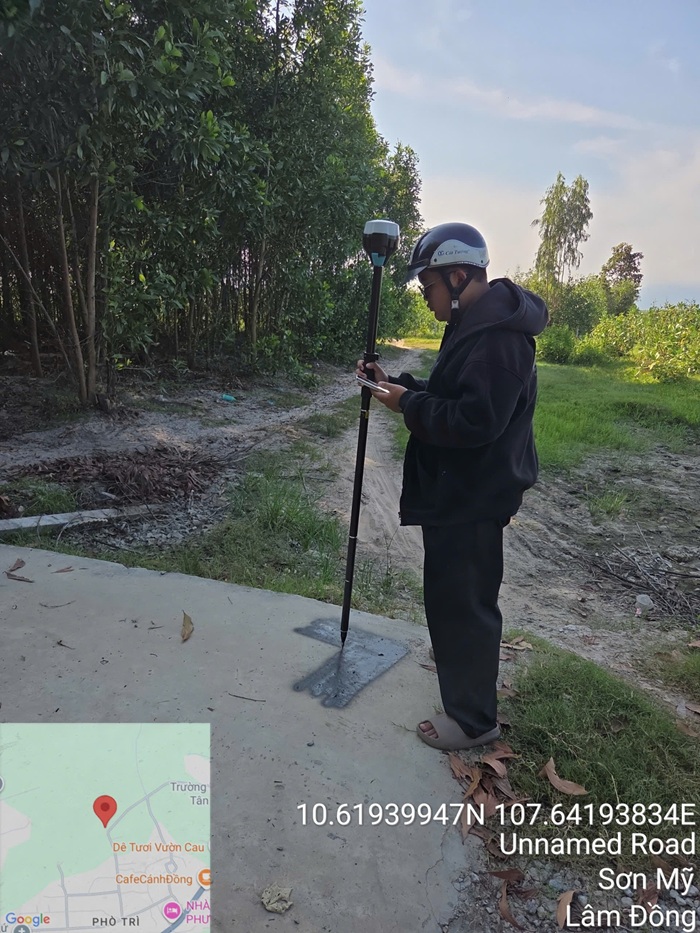

• Thu thập điểm chi tiết: Đo tại đường giao thông, đường đất, khu đất trống, khu canh tác và vùng cây trồng trong phạm vi được giao.

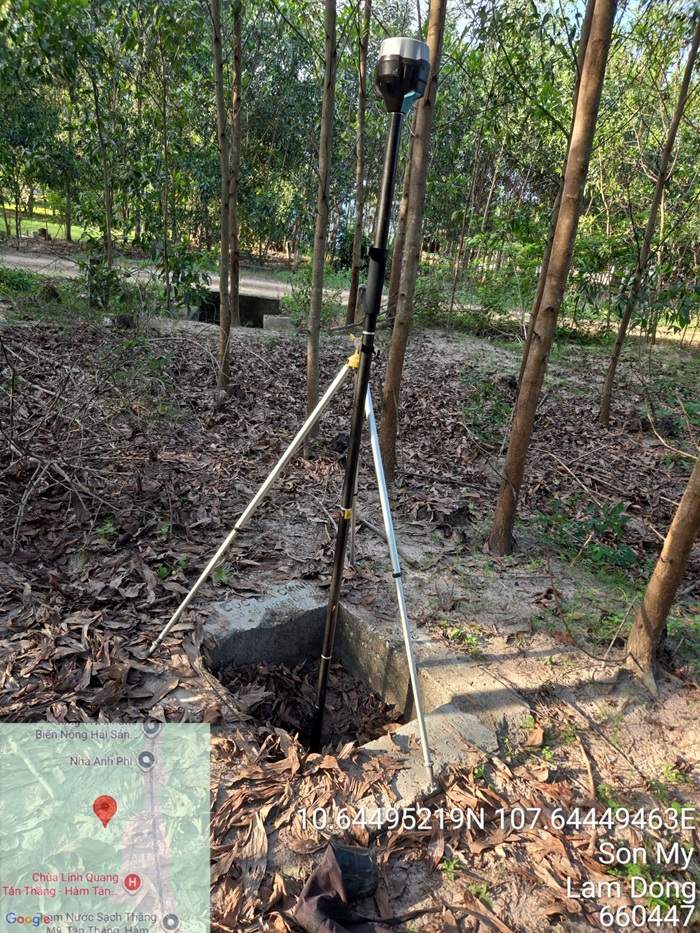

• Làm việc tại điểm mốc: Bố trí thiết bị GNSS trên chân máy tại điểm mốc hiện hữu để phục vụ công tác kiểm tra hoặc thiết lập cơ sở đo.
• Xử lý nội nghiệp: Tổng hợp, kiểm tra và tổ chức dữ liệu đo phục vụ biên tập bản đồ địa hình tỷ lệ 1/5000.

4. Phương pháp tổ chức khảo sát ngoài thực địa

Phương án tác nghiệp được tổ chức theo chuỗi công việc từ kiểm tra hiện trường đến biên tập dữ liệu. Mỗi bước đều hướng tới hai yêu cầu: bảo đảm vùng đo được phủ hợp lý và giữ dữ liệu đủ nhất quán để tạo bản đồ ở tỷ lệ yêu cầu.

1. Khảo sát sơ bộ và phân tuyến: Xác định đường tiếp cận, khu vực thông thoáng, vùng cây che phủ và các bề mặt cần ghi nhận.
2. Kiểm tra cơ sở đo: Bố trí máy thu GNSS tại điểm mốc hiện hữu; kiểm tra trạng thái thiết bị và điều kiện thu tín hiệu trước khi triển khai đo chi tiết.
3. Đo chi tiết bằng GNSS: Kỹ thuật viên di chuyển theo tuyến, đặt sào đúng vị trí đặc trưng và ghi nhận điểm trên bộ điều khiển hiện trường.
4. Kiểm tra độ phủ dữ liệu: Đối chiếu các đoạn đã đo, nhận diện khoảng trống và đo bổ sung tại nơi địa hình hoặc địa vật thay đổi.
5. Xử lý và biên tập nội nghiệp: Tập hợp dữ liệu, kiểm tra tính logic không gian và biên tập sản phẩm bản đồ địa hình tỷ lệ 1/5000.

Với bản đồ địa hình tỷ lệ 1/5000, giá trị của dữ liệu không nằm ở số lượng điểm đơn lẻ mà ở khả năng mô tả đúng sự chuyển tiếp của bề mặt và các đối tượng hiện hữu. Vì vậy, tổ đo phải quan sát địa hình trước khi quyết định vị trí cần đo, đồng thời kiểm tra độ phủ trước khi rời khu vực.

5. Điều kiện hiện trường và giải pháp kỹ thuật

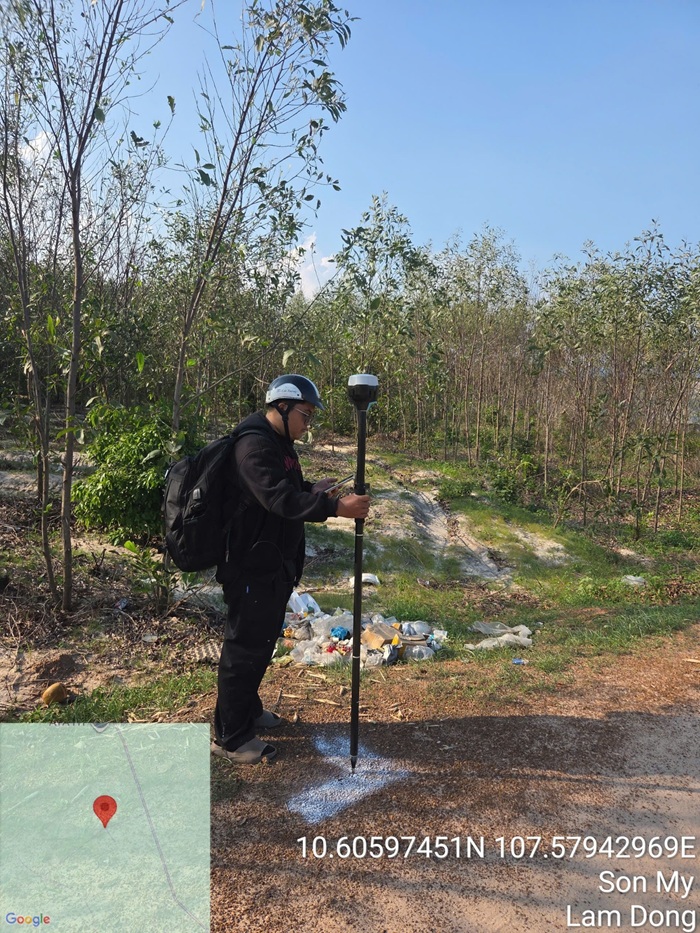

Ảnh thực tế ghi nhận khu vực khảo sát có đường bê tông, đường cấp phối hoặc đường đất, khu cây trồng thấp, khu cây thân gỗ và những vị trí có tán che. Đây là điều kiện thường làm thay đổi mức độ thuận lợi khi thu tín hiệu vệ tinh và khi tiếp cận điểm đo.

Cách triển khai này phù hợp với nguyên tắc của một gói khảo sát địa hình chuyên nghiệp: thiết bị chỉ là một phần của giải pháp; chất lượng cuối cùng còn phụ thuộc vào phương án đo, năng lực nhận diện địa vật và quy trình kiểm tra dữ liệu.

6. Kiểm soát chất lượng dữ liệu

Trong hồ sơ Portfolio công khai, Bách Việt United chỉ mô tả nguyên tắc kiểm soát và không thay thế biên bản kỹ thuật của dự án. Quy trình QA/QC tập trung vào tính ổn định của cơ sở đo, trạng thái nghiệm tại từng vị trí, tính hợp lý của mã điểm và khả năng kết nối dữ liệu giữa các tuyến.

• Kiểm tra thiết bị, sào đo, bộ điều khiển và trạng thái kết nối trước khi tác nghiệp.
• Quan sát điều kiện thu tín hiệu tại khu vực cây che phủ hoặc gần vật cản.
• Giữ sào đo ổn định và thẳng đứng tại thời điểm ghi điểm.
• Kiểm tra sự liên tục giữa các nhóm điểm trên tuyến đường và khu đất liền kề.
• Rà soát dữ liệu sau mỗi khu vực để phát hiện điểm bất thường hoặc khoảng trống cần đo bù.
• Kiểm tra nội nghiệp trước khi tổ chức lớp dữ liệu và biên tập bản đồ.

Các nội dung chuyên sâu về bình sai trong trắc địa, cấu hình thiết bị và ngưỡng sai số cụ thể cần được đối chiếu trực tiếp với nhiệm vụ, phương án kỹ thuật và hồ sơ nghiệm thu của dự án.

7. Sản phẩm và giá trị dự án

• Sản phẩm cốt lõi: Bản đồ địa hình tỷ lệ 1/5000 theo phạm vi khảo sát được giao.
• Dữ liệu đo: Tập hợp dữ liệu ngoại nghiệp phục vụ kiểm tra và biên tập bản đồ.
• Dữ liệu nội nghiệp: Các lớp thông tin địa hình, địa vật được tổ chức phục vụ khai thác theo yêu cầu dự án.
• Tư liệu hiện trường: Hình ảnh tác nghiệp hỗ trợ theo dõi, đối chiếu và lưu vết quá trình thực hiện.

Kết quả nổi bật của dự án là khả năng tổ chức đo GNSS linh hoạt qua nhiều môi trường hiện trường khác nhau, từ tuyến đường cứng đến đường đất và khu vực có cây che phủ. Nguồn dữ liệu thu thập là đầu vào quan trọng để thể hiện hiện trạng không gian trên bản đồ 1/5000 và hỗ trợ các đơn vị liên quan tiếp tục phân tích, lập kế hoạch hoặc triển khai bước công việc tiếp theo.
